Tranzystor 2 A
24 V DC
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 6 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 8,5 mA |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC min. | 6 V |
| Napięcie wyjściowe DC maks. | 30 V |
| Output current max. | 1,2 A |
| Opóźnienie wyłączenia maks. | 1 ms |
| Częstotliwość łączeniowa maks. | 20000 Hz |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 1,2 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

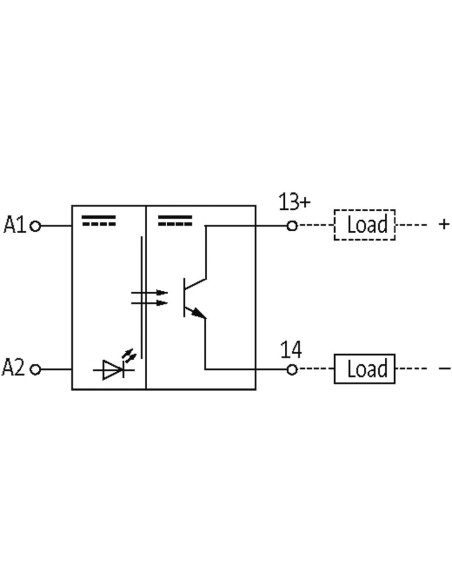

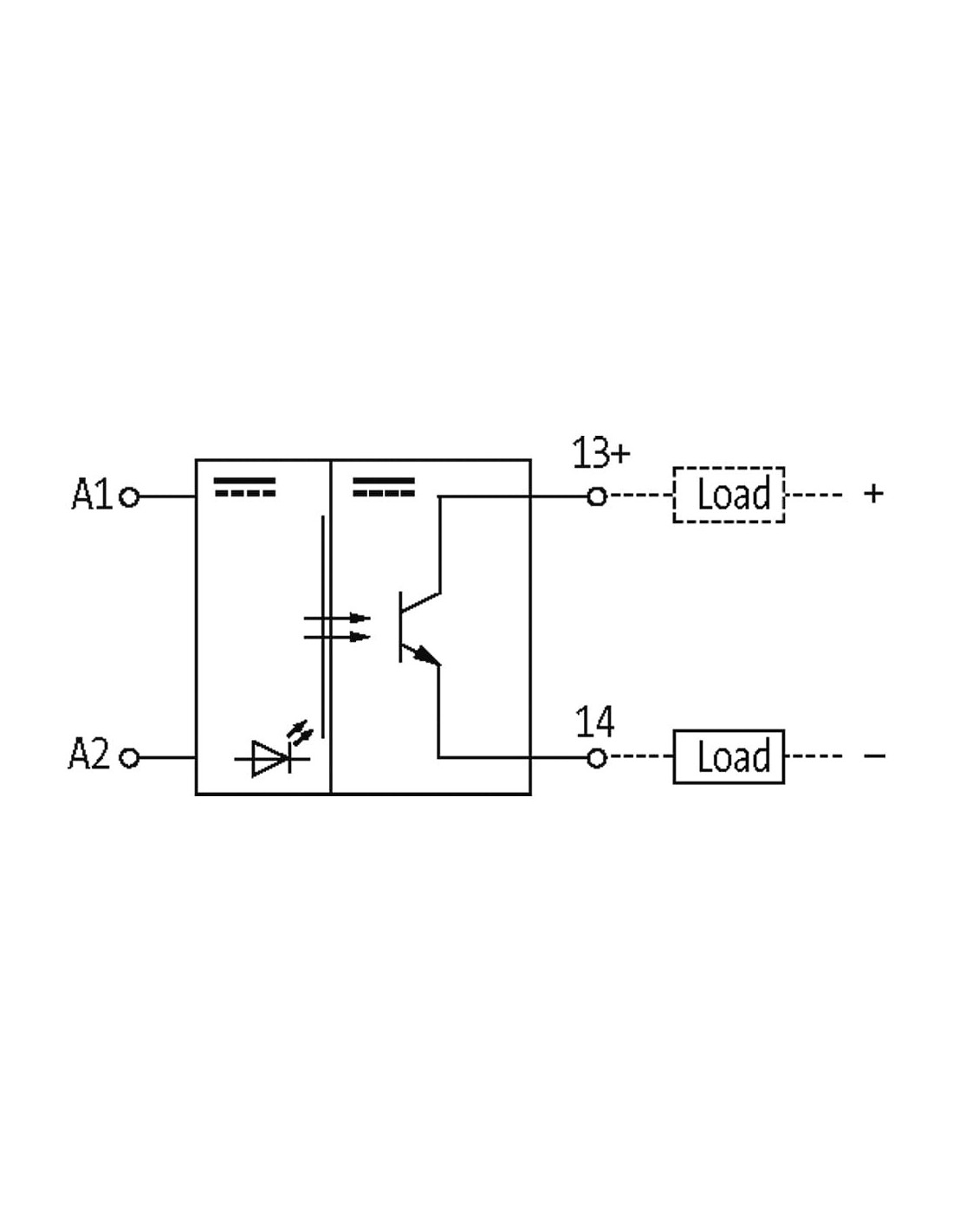

Optoizolator AMMS 18-1 WE:30VDC - WY:30VDC/1.2A – Bezpieczna Separacja Galwaniczna w Automatyce Przemysłowej
Optoizolator AMMS 18-1 o kodzie produktu 50201 to wysokiej klasy urządzenie powszechnie stosowane w instalacjach automatyki przemysłowej. Umożliwia skuteczną i bezpieczną separację galwaniczną sygnałów sterujących oraz sygnałów obciążenia. Dzięki temu chroni wrażliwe układy elektroniczne przed przepięciami i niepożądanymi zakłóceniami z innych części instalacji.
Zastosowanie optoizolatora w systemach automatyki – bezpieczeństwo i niezawodność
Optoizolatory są niezastąpionym elementem wszędzie tam, gdzie kluczowe jest odizolowanie elektryczne obwodów sterujących od obwodów mocy. Takie rozwiązanie sprawdza się m.in. w:
- Sterowaniu siłownikami, silnikami i innymi elementami wykonawczymi,
- Systemach zabezpieczających i alarmowych,
- Rozdzielniach oraz szafach sterowniczych,
- Układach PLC i panelach operatorskich.
Separacja galwaniczna znacząco zwiększa odporność instalacji na zakłócenia, minimalizując ryzyko awarii i uszkodzeń sprzętu.
Charakterystyka i zalety – Optoizolator AMMS 18-1
- Zakres napięcia wejściowego DC: od 6 V do 30 V – umożliwia zastosowanie w różnych środowiskach automatyki.
- Zakres napięcia wyjściowego DC: od 6 V do 30 V – elastyczność w projektowaniu układów.
- Maksymalny prąd wyjściowy: 1,2 A – pozwala na sterowanie różnymi obciążeniami.
- Szybkie przełączanie: częstotliwość do 20 000 Hz – umożliwia wykorzystanie komponentu w aplikacjach wymagających szybkiego reagowania.
- Małe wymiary (12 mm x 56 mm x 64 mm) – łatwy montaż na szynie DIN w ograniczonej przestrzeni szaf sterowniczych.
- Wbudowana dioda LED – szybka i wygodna diagnostyka stanu pracy urządzenia.
- Wysoka odporność na przepięcia (2,5 kV) – zapewnia bezpieczeństwo w trudnych warunkach elektromagnetycznych.
- Obudowa z trudnopalnego tworzywa sztucznego – zwiększa bezpieczeństwo eksploatacji.
Budowa i montaż optoizolatora AMMS 18-1
Kompaktowa konstrukcja zapewnia łatwy montaż na standardowych szynach nośnych TH35 oraz G32 (zgodnie z normą EN 60715). Taka forma zabudowy pozwala na efektywną organizację przestrzeni w szafie sterowniczej.
Typowe środowiska pracy i warunki eksploatacji
Optoizolator jest przeznaczony do pracy w szerokim zakresie temperatur od -20°C do +60°C. Dzięki temu sprawdzi się zarówno w standardowych halach produkcyjnych, jak i w bardziej wymagających warunkach otoczenia.
Dlaczego warto stosować optoizolatory w aplikacjach przemysłowych?
Optoizolator AMMS 18-1 zabezpiecza sterowniki PLC, przekaźniki, panele operatorskie oraz inne wrażliwe urządzenia przed przenikaniem zakłóceń i przepięć, wydłużając ich żywotność i zapewniając stabilną pracę systemów automatyki. To sprawdzony i niezawodny wybór do wymagających aplikacji przemysłowych.
