Tranzystor 0.5 A
24 V DC
elektr. zestyk przełączny
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy AC | 6,5 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 150 µs |
| Prąd spoczynkowy OFF maks. | 0,1 mA |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

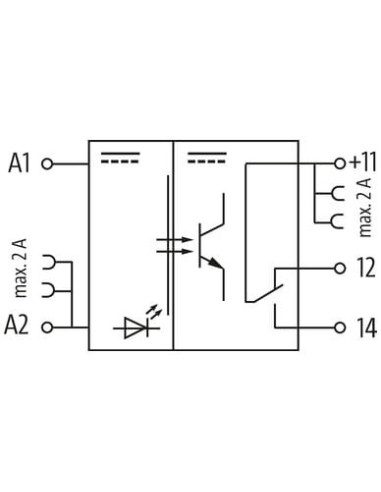

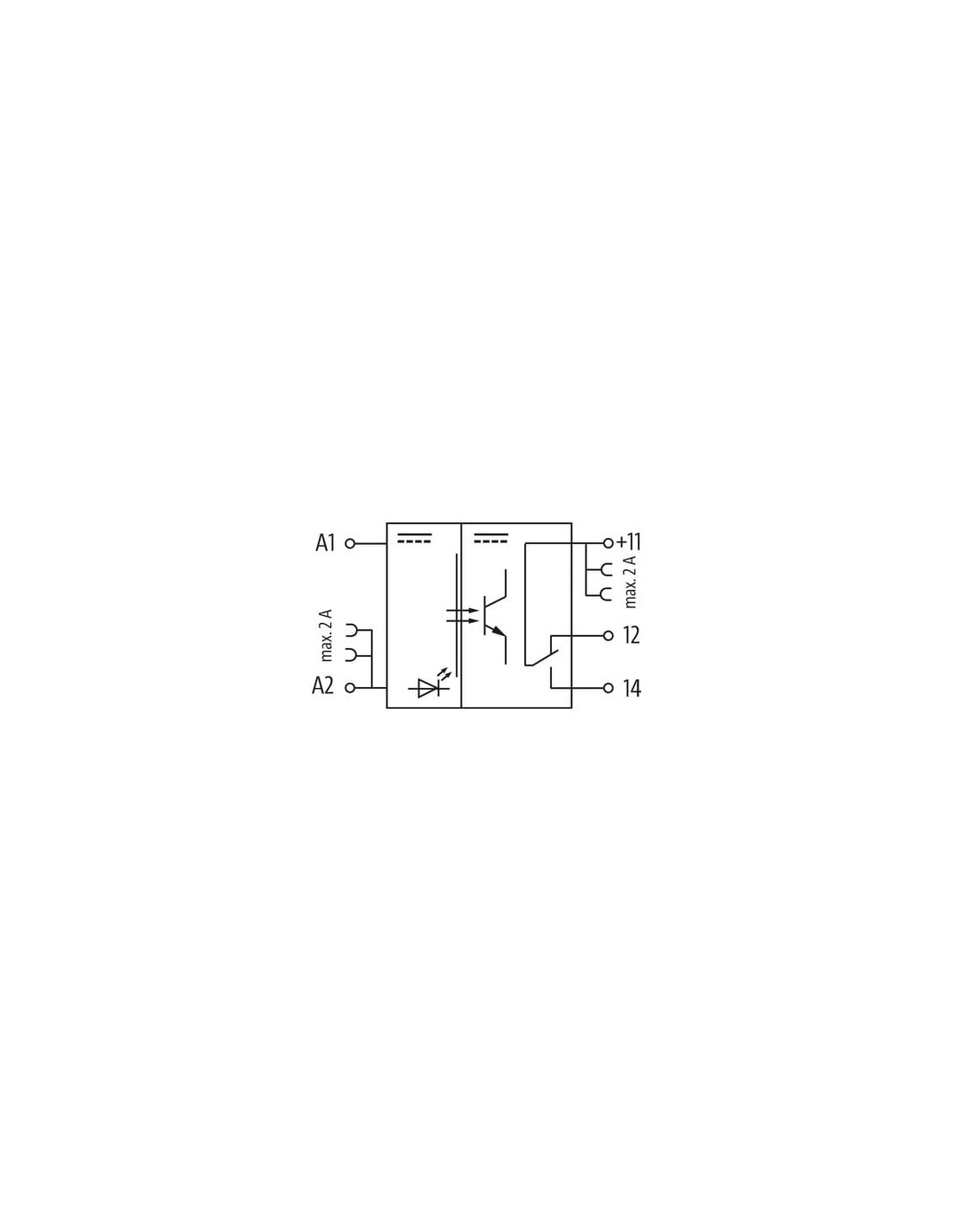

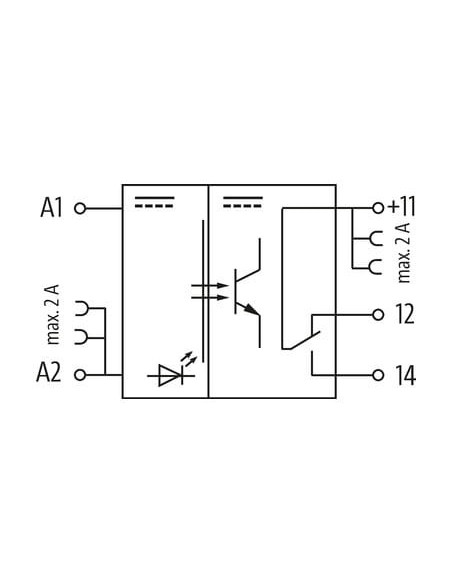

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 11 + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Optoizolator MIRO WE:53VDC - WY:48VDC/0,5A 52510 – przekaźnik półprzewodnikowy do zastosowań przemysłowych
Optoizolator MIRO WE:53VDC - WY:48VDC/0,5A (kod produktu: 52510) to nowoczesny element automatyki przemysłowej, przeznaczony do bezpiecznego i niezawodnego sterowania obwodami elektrycznymi. Dzięki wykorzystaniu technologii optoizolacji zapewnia skuteczną izolację galwaniczną pomiędzy wejściem a wyjściem, minimalizując ryzyko przepięć oraz zakłóceń wrażliwych układów sterujących.
Zalety stosowania optoizolatora MIRO 52510
- Wysoka odporność na zakłócenia – izolacja galwaniczna do 3750 V skutecznie chroni elektronikę przed przepięciami.
- Szeroki zakres napięć wejściowych – od 10 V do 53 V DC, co umożliwia uniwersalne zastosowanie w różnych instalacjach sterujących.
- Bezpieczna sygnalizacja – dzięki wbudowanej diodzie LED (żółtej) łatwo monitorować stan pracy urządzenia.
- Kompaktowa obudowa o szerokości zaledwie 6,2 mm pozwala na dużą oszczędność miejsca w rozdzielnicy, przy zachowaniu wysokiej funkcjonalności.
- Łatwy montaż – przystosowany do mocowania na standardowej szynie DIN (EN 60715), co umożliwia szybką instalację w szafach sterowniczych.
- Trudnopalna obudowa z wytrzymałego tworzywa sztucznego – zwiększa bezpieczeństwo eksploatacji, szczególnie tam, gdzie wymagane są komponenty o podwyższonej odporności na ogień.
- Uniwersalne zaciski śrubowe – prosty i pewny sposób podłączania przewodów, ułatwiający montaż i serwisowanie.
- Szybkie czasy przełączania – opóźnienie wyłączenia maks. 150 µs, co sprawia, że nadaje się do aplikacji wymagających dynamicznej reakcji.
Typowe zastosowania optoizolatora przemysłowego
Optoizolator MIRO 52510 świetnie sprawdza się w szerokim zakresie aplikacji automatyki przemysłowej, szczególnie w zastosowaniach wymagających bezpiecznego rozdzielania sygnałów sterujących od obwodów mocy. Znajduje zastosowanie w:
- Sterowaniu silnikami i siłownikami elektrycznymi
- Separacji sygnałów cyfrowych w systemach PLC oraz SCADA
- Współpracy z czujnikami i urządzeniami wykonawczymi pracującymi pod różnymi napięciami
- Ochronie układów elektronicznych przed przepięciami i przepływem prądów udarowych
Budowa oraz warunki pracy optoizolatora MIRO 52510

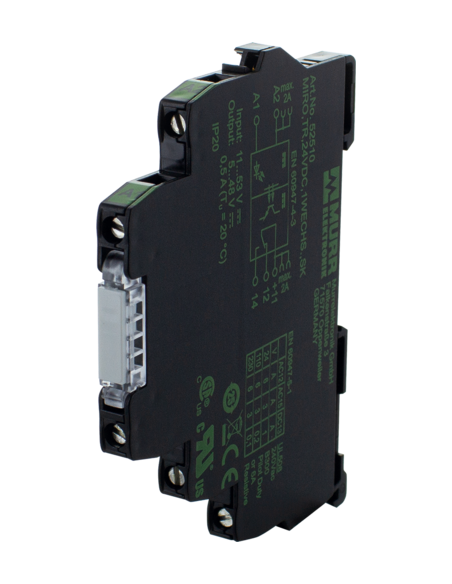

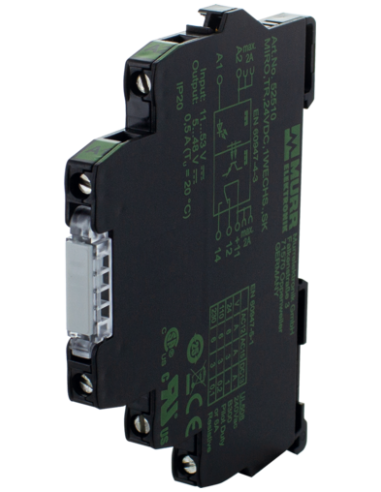

Urządzenie posiada solidną obudowę z tworzywa sztucznego w kolorze czarnym, przystosowaną do pracy w warunkach przemysłowych od -20°C do +60°C. Kompaktowe wymiary (wysokość 91 mm, szerokość 6,2 mm, głębokość 71 mm) umożliwiają montaż nawet w ograniczonej przestrzeni szaf sterowniczych.
Wyposażenie w zaciski śrubowe umożliwia szybkie i trwałe połączenia przewodów sygnałowych oraz zasilających. Konstrukcja pozwala na pracę z obciążeniem do 0,5 A oraz napięciem przełączanym do 48 V DC.
Gdzie warto zastosować optoizolator MIRO 52510?
- Szafy sterownicze maszyn przemysłowych
- Systemy monitoringu i nadzoru procesów technologicznych
- Automatyka budynkowa i instalacje BMS
- Panele operatorskie i rozdzielnie
- Systemy alarmowe oraz układy zdalnego sterowania
Optoizolator MIRO WE:53VDC - WY:48VDC/0,5A 52510 to niezawodny komponent dla profesjonalnych instalacji, gwarantujący bezpieczeństwo, stabilność pracy i uniwersalne zastosowanie w każdym środowisku przemysłowym.
