Tranzystor 0.5 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 6 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 400 µs |
| Prąd spoczynkowy OFF maks. | 0,01 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 100 Hz |
| Częstotliwość łączeniowa omowa maks. | 1000 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

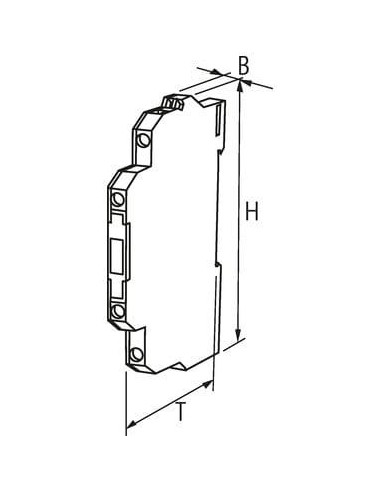

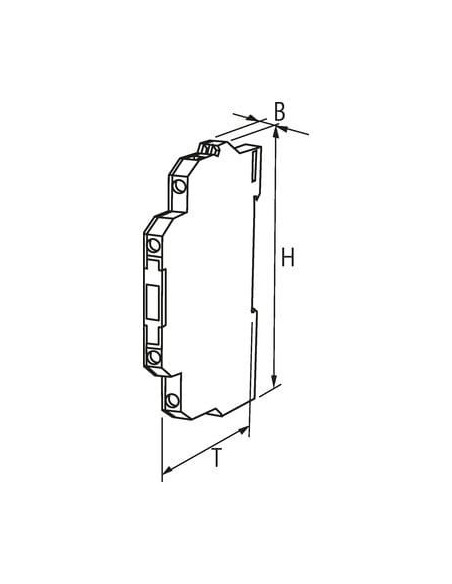

| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

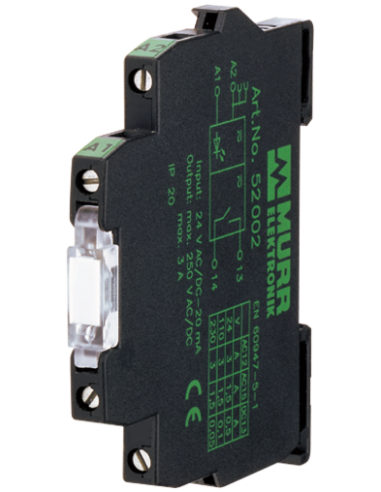

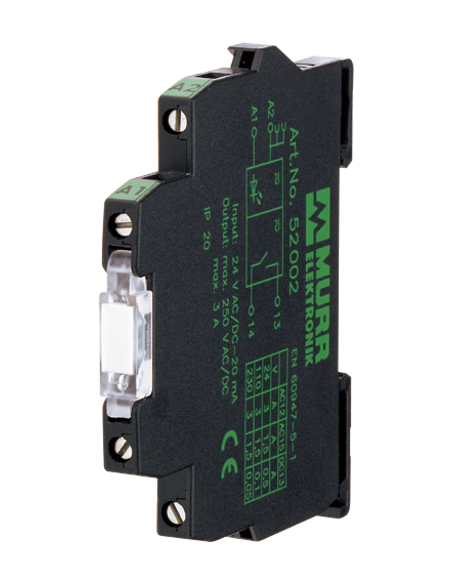

Optoizolator MIRO 6.2 – niezawodna separacja sygnałów sterujących
Optoizolator MIRO 6.2 (kod produktu: 52500) to nowoczesny element automatyki przemysłowej, który umożliwia skuteczną separację galwaniczną pomiędzy układem sterującym a obwodem wykonawczym. Zapewnia on podwyższony poziom bezpieczeństwa oraz redukuje ryzyko przepięć i zakłóceń w instalacjach elektrycznych.
Zastosowanie optoizolatora MIRO 6.2 – ochrona i niezależność układów
Urządzenie znajduje szerokie zastosowanie w systemach automatyki przemysłowej, sterowaniu maszynami, układach sygnalizacyjnych oraz zabezpieczających. Użycie optoizolatora MIRO 6.2 pozwala na pewną transmisję sygnału sterującego nawet w trudnych warunkach przemysłowych, gdzie narażenie na zakłócenia jest wysokie.
Najważniejsze zalety – optoizolator MIRO 6.2
- Podwyższony poziom ochrony galwanicznej – napięcie izolacji wynoszące aż 3750 V zapewnia wysoką odporność na przebicia i przepięcia.
- Uniwersalny zakres napięcia wejściowego – od 10 V do 53 V DC, co pozwala na wykorzystanie w wielu różnych aplikacjach automatyki i instalacjach sterowania.
- Kompaktowe wymiary – szerokość zaledwie 6,2 mm pozwala na oszczędność miejsca w rozdzielnicach i szafach sterowniczych.
- Łatwy montaż na szynie DIN (EN 60715) – szybki i intuicyjny montaż ułatwia konfigurację oraz serwisowanie urządzeń.
- Niezawodność oraz odporność na trudne warunki przemysłowe – trudnopalna obudowa z tworzywa sztucznego, odpowiednia temperatura pracy od -20°C do +60°C.
- Przyjazna diagnostyka – dioda LED w kolorze żółtym umożliwia szybką ocenę stanu pracy urządzenia.
- Stabilna praca z obciążeniem do 0,5 A przy napięciu do 48 V DC, co umożliwia sterowanie wieloma obwodami wykonawczymi jednocześnie.
Budowa i podłączenie – prosty i czytelny układ połączeniowy

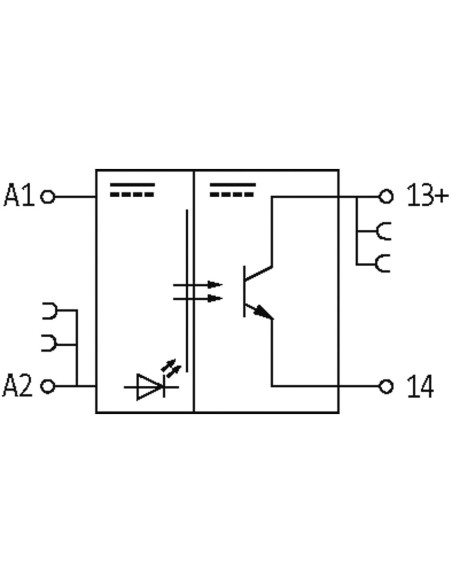

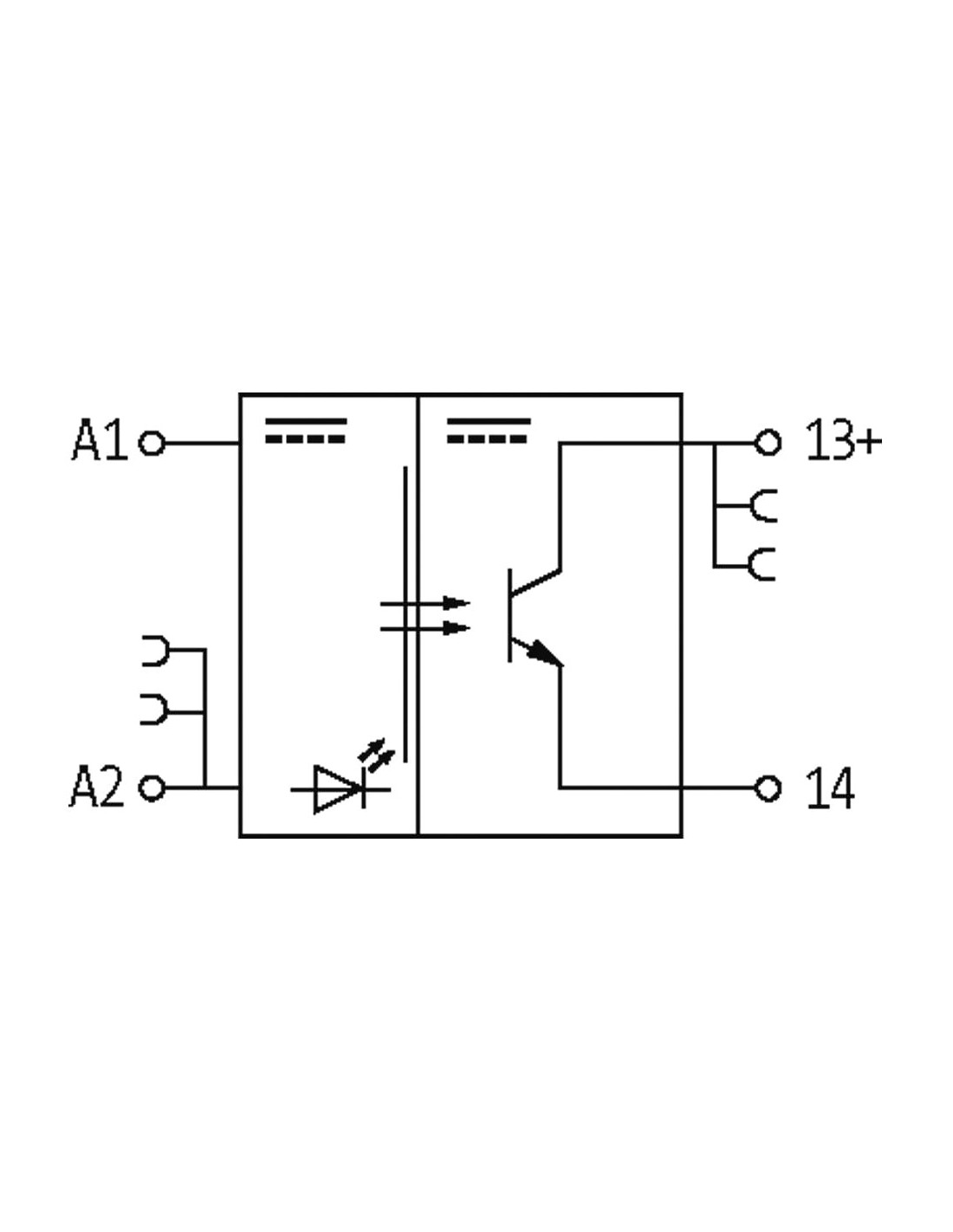

Optoizolator MIRO 6.2 jest wyposażony w standardowe zaciski śrubowe (SK), co umożliwia solidne i trwałe połączenie przewodów. Konstrukcja urządzenia została przemyślana z myślą o szybkiej identyfikacji pinów oraz bezproblemowej instalacji, a dołączony schemat połączeń ułatwia poprawne wykonanie instalacji nawet mniej doświadczonym użytkownikom.
Typowe zastosowania w przemyśle
Optoizolatory takie jak MIRO 6.2 są szeroko stosowane w:
- systemach sterowania maszyn przemysłowych,
- układach sygnalizacji i alarmowych,
- automatyzacji procesów produkcyjnych,
- aplikacjach wymagających separacji sygnałów wejściowych i wyjściowych,
- ochronie kontrolerów PLC oraz innych urządzeń automatyki.
Dzięki kompaktowej konstrukcji i szerokim możliwościom zastosowania optoizolator MIRO 6.2 znacząco zwiększa bezpieczeństwo oraz niezawodność układów automatyki w różnorodnych gałęziach przemysłu.
