Tranzystor 2 A
24 V DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 48 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 5 ms |
| Opóźnienie włączania maks. | 1 ms |
| Prąd spoczynkowy OFF maks. | 0,01 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 1 Hz |
| Częstotliwość łączeniowa omowa maks. | 10 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia DC maks. | 0,3 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków

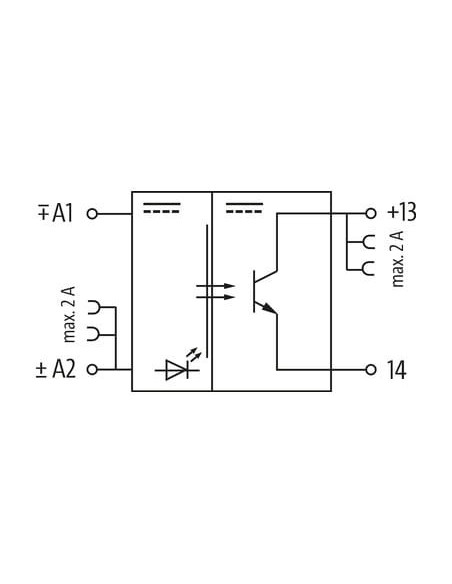

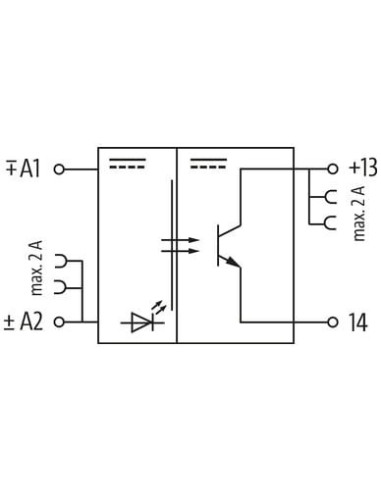

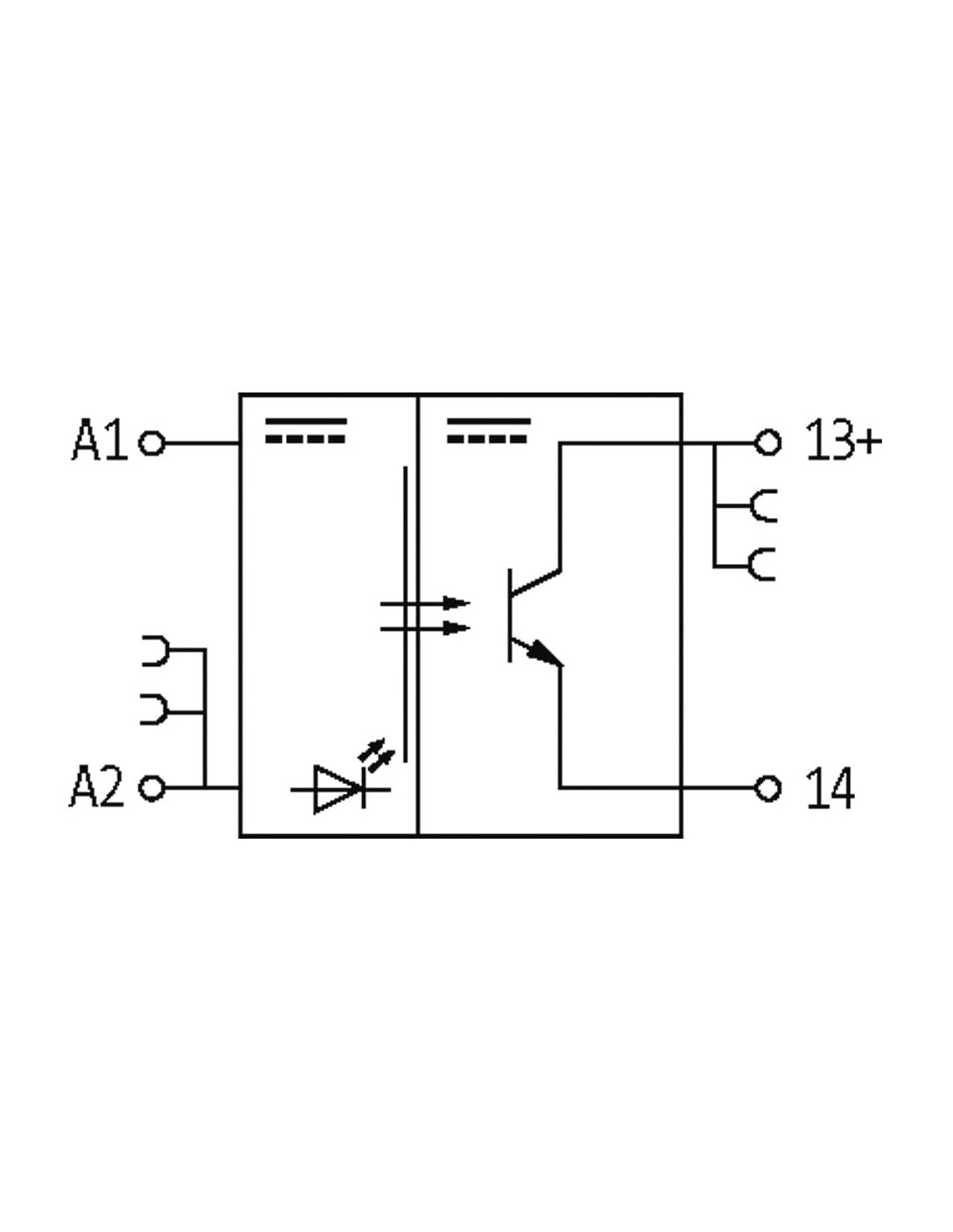

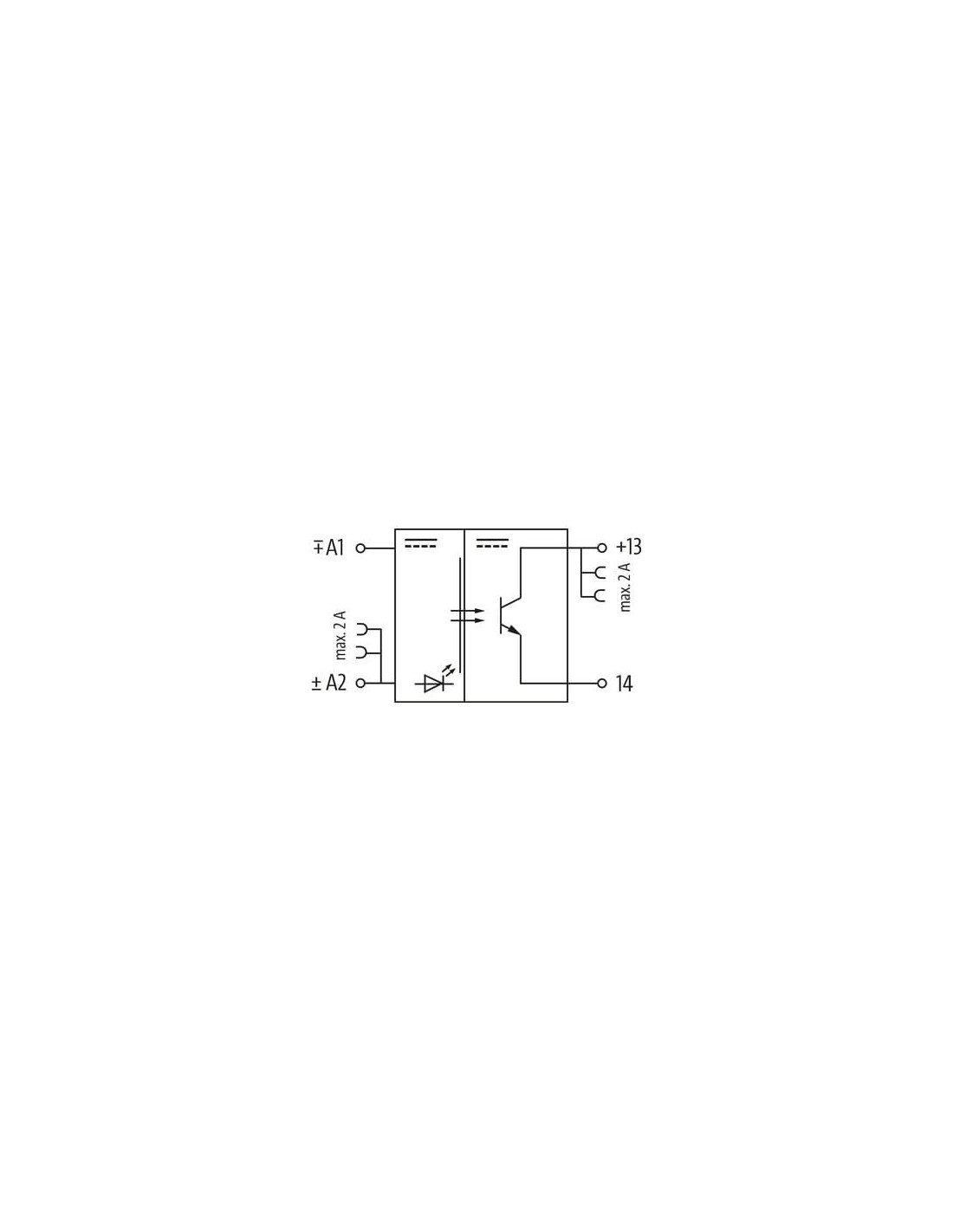

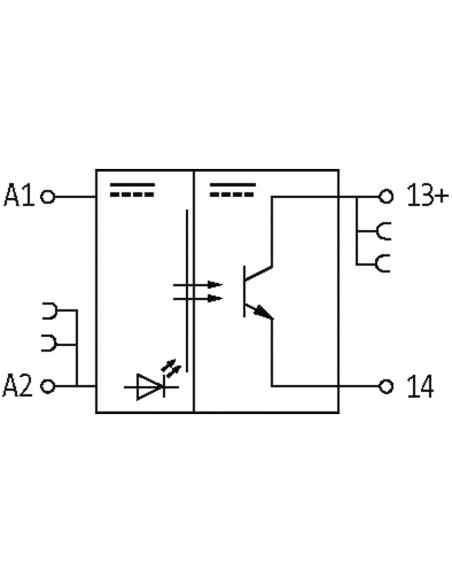

Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Moduł optoizolatora MIRO TR 24VDC FK 48VDC 2A – przekaźnik półprzewodnikowy dla wymagających aplikacji
Moduł optoizolatora MIRO TR 24VDC FK, WE: 48VDC WY: 48VDC/2A (kod produktu: 6652501) to zaawansowane rozwiązanie przeznaczone do bezpiecznego i wydajnego sterowania układami automatyki przemysłowej. Produkt ten oparty jest na przekaźniku półprzewodnikowym z optoizolacją, która gwarantuje skuteczną separację galwaniczną między obwodem wejściowym a wyjściowym. Dzięki parametrom technicznym oraz kompaktowej budowie moduł doskonale sprawdza się w nowoczesnych instalacjach szaf sterowniczych, gdzie istotne jest niezawodne załączanie obciążeń oraz ochrona elektroniki sterującej.
Kluczowe cechy optoizolatora MIRO TR 24VDC FK
- Wysoka separacja galwaniczna – bezpieczeństwo układów dzięki izolacji do 2,5 kV.
- Kompaktowa obudowa – szerokość zaledwie 6,2 mm pozwala na montaż w ograniczonej przestrzeni szaf sterowniczych.
- Tranzystorowe wyjście – umożliwia przełączanie obciążeń do 2 A przy napięciu 48 V DC.
- Uniwersalne zaciski sprężynowe FK – szybkie i wygodne podłączenie przewodów, odporność na drgania i wysoka niezawodność kontaktu.
- Optymalny zakres napięcia wejściowego – szeroki zakres pracy wejścia od 10 V do 48 V DC.
- Szybka reakcja – niewielkie czasy przełączania (opóźnienie włączania do 1 ms, wyłączenia do 5 ms).
- Ognioodporna obudowa z tworzywa sztucznego – zwiększona odporność eksploatacyjna i bezpieczeństwo pracy.
- Wskazanie LED – żółta dioda sygnalizująca stan pracy ułatwia diagnostykę.
Zastosowanie modułu optoizolatora w automatyce
MIRO TR 24VDC FK znajduje zastosowanie w wielu segmentach automatyki przemysłowej, w szczególności w:
- Separacji sygnałów sterujących pomiędzy różnymi sekcjami układów automatyki.
- Bezpiecznym sterowaniu wyjść PLC, gdzie wymagane jest odizolowanie elektroniki od zasilanych urządzeń wykonawczych.
- Szybkiej i niezawodnej realizacji funkcji łączeniowych dla obciążeń rezystancyjnych lub indukcyjnych.
- Realizacji interfejsów sygnałowych w systemach monitoringu, sterowania maszynami oraz rozdzielnicach zasilających.
Łatwa integracja i montaż na szynie DIN
Produkt został zaprojektowany z myślą o szybkim i intuicyjnym montażu na typowej szynie DIN według EN 60715. Zastosowane zaciski sprężynowe umożliwiają szybkie podłączenie przewodów bez konieczności stosowania narzędzi do zaciskania, co znacząco skraca czas instalacji i eliminuje ryzyko luzowania się połączeń pod wpływem wibracji.
Wytrzymałość i niezawodność w wymagających warunkach przemysłowych
Moduł optoizolatora MIRO pracuje niezawodnie w zakresie temperatur od -20°C do 60°C, dzięki czemu może być stosowany w wymagających środowiskach przemysłowych i maszynowych. Wytrzymała obudowa oraz elementy izolujące zapewniają długowieczność oraz odporność na trudne warunki eksploatacyjne (stopień ochrony IP20).
Moduł optoizolatora MIRO TR 24VDC FK jest doskonałym wyborem dla inżynierów automatyki ceniących sobie niezawodność, kompaktowe rozwiązania i bezpieczeństwo separacji sygnałów sterujących. Dzięki swoim parametrom pozwala na zastosowanie w zaawansowanych systemach przemysłowych oraz wszędzie tam, gdzie kluczowa jest ochrona systemu sterowania przed niepożądanymi przepięciami i zakłóceniami.
