Triac 0.5 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 10 ms |
| Opóźnienie włączania maks. | 10 ms |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Additional condition switching frequency | depending on wiring |
| Częstotliwość łączeniowa maks. | 20 Hz |
| Napięcie łączeniowe AC min. | 24 V |
| Napięcie łączeniowe AC maks. | 250 V |
| Prąd łączeniowy min. | 1,5 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia AC maks. | 1,5 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

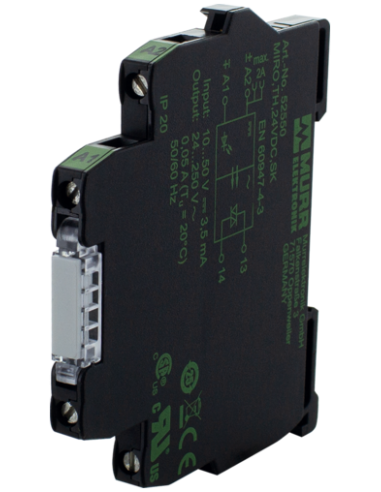

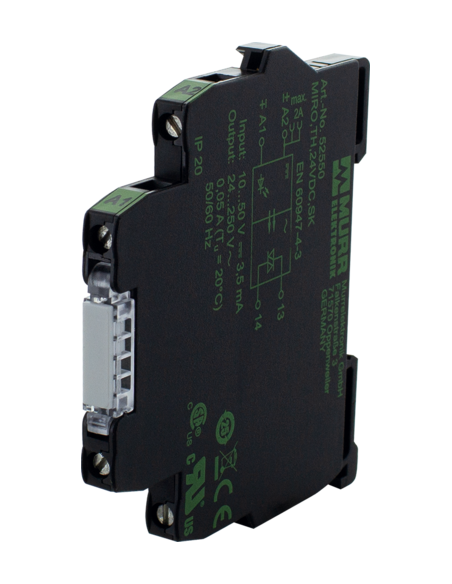

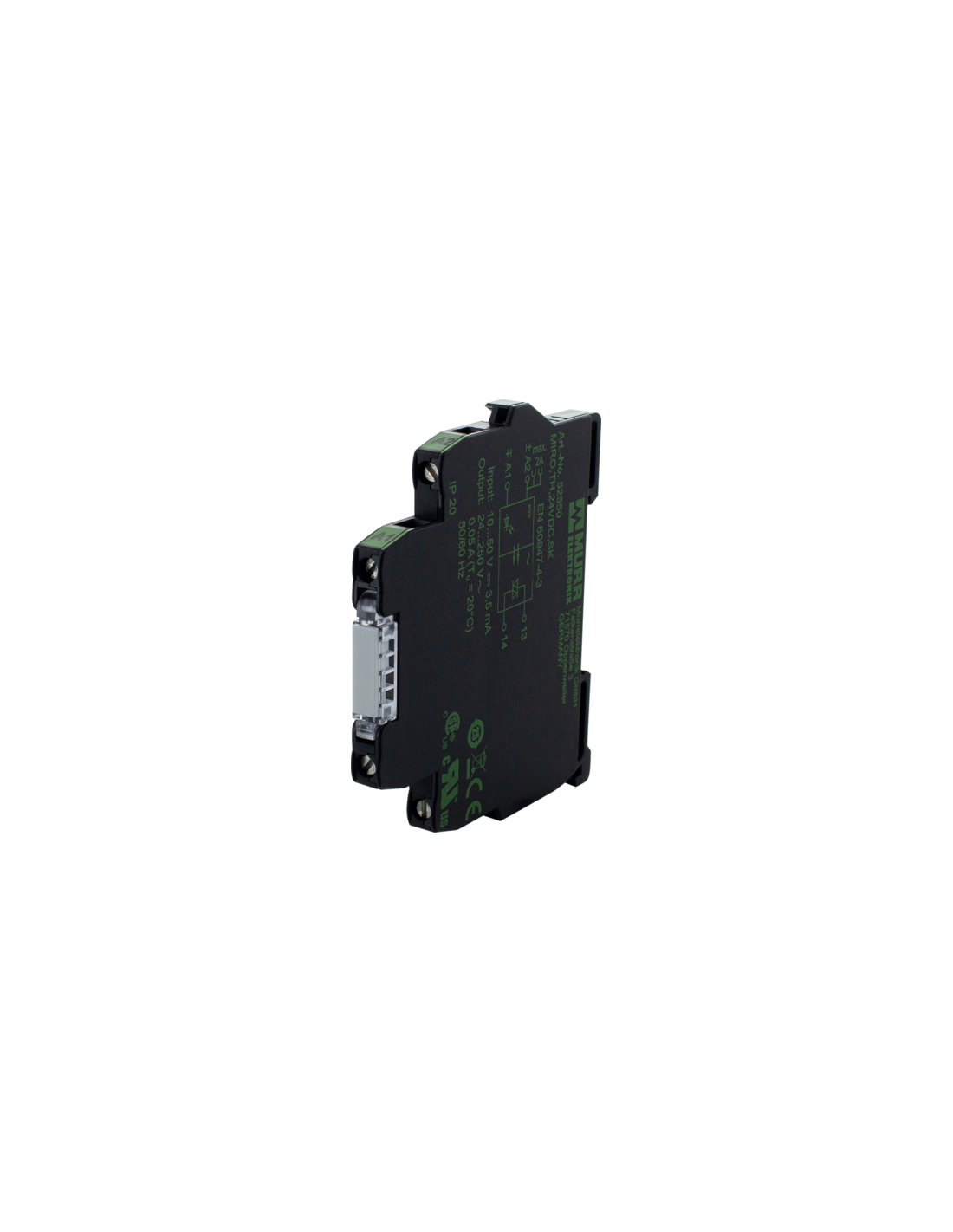

Optoizolator MIRO 24VDC/250VAC 0,5A – Nowoczesna ochrona i separacja obwodów
Optoizolator MIRO 24VDC/250VAC 0,5A (kod produktu: 52550) to profesjonalny element automatyki przemysłowej, który służy do galwanicznej separacji sygnałów sterujących DC od obwodów wykonawczych AC. Urządzenie to wykorzystuje technologię półprzewodnikową z zastosowaniem triaka, oferując niezawodne i bezpieczne przełączanie obciążeń do 0,5 A przy napięciu do 250 VAC.
Najważniejsze cechy optoizolatora MIRO 24VDC/250VAC 0,5A
- Galwaniczna separacja sygnałów wejściowych i wyjściowych, zapewniająca podwyższoną ochronę urządzeń sterujących.
- Szeroki zakres napięcia wejściowego DC od 10 V do 53 V, umożliwiający elastyczne zastosowanie w różnych układach automatyki.
- Wyjście przekaźnikowe typu triak o parametrach pracy 24…250 VAC oraz maksymalnym prądzie do 0,5 A.

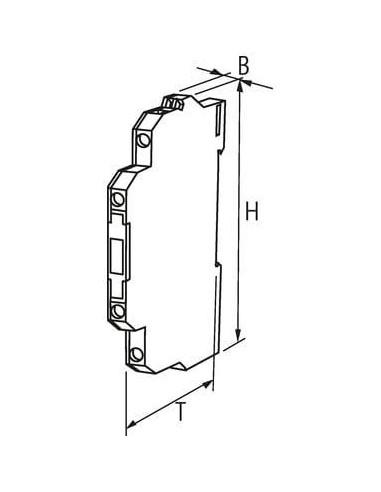

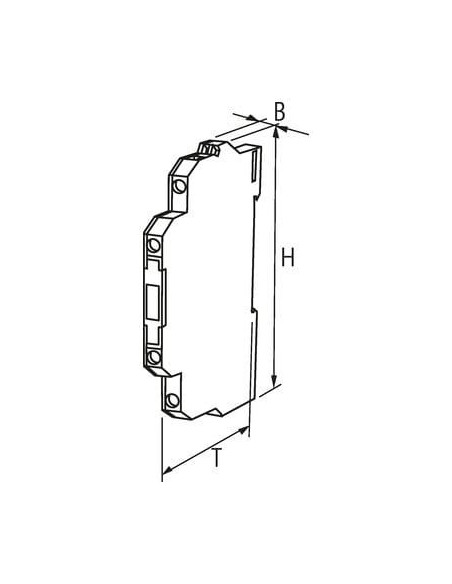

- Kompaktowa obudowa o wymiarach: wysokość 78 mm, szerokość 6,2 mm, głębokość 70 mm – idealna do zabudowy w szafach sterowniczych na szynie DIN (EN 60715).
- Łatwy montaż za pomocą zacisków śrubowych SK, gwarantujący pewność połączenia i szybką instalację.
- Wskaźnik LED (żółty) umożliwiający szybką diagnostykę stanu pracy urządzenia.
- Odporność na przepięcia – znamionowy pik napięciowy 2,5 kV.
- Obudowa wykonana z trudnopalnego tworzywa sztucznego zapewnia bezpieczeństwo użytkowania w różnych warunkach przemysłowych.
- Praca w szerokim zakresie temperatur: od -20°C do +60°C.
Zastosowanie optoizolatorów – bezpieczeństwo i efektywność w automatyce
Optoizolatory są powszechnie stosowane wszędzie tam, gdzie wymagana jest wyższa ochrona układów elektronicznych przed zakłóceniami, przepięciami lub różnicami potencjałów. Urządzenie znajduje zastosowanie w:
- Automatyce przemysłowej – do separacji sygnałów sterujących PLC od obwodów wykonawczych AC, np. grzałek, lamp i elektrozaworów.
- Systemach budynkowych – w sterowaniu oświetleniem i ogrzewaniem, gdzie sygnał z niskiego napięcia musi bezpiecznie załączać odbiorniki sieciowe.
- Ochronie układów mikroprocesorowych – przed wysokim napięciem i zakłóceniami przemysłowymi.
- Zdalnym sterowaniu urządzeniami przemysłowymi oraz budowlanymi.
Separacja galwaniczna w optoizolatorze MIRO zapobiega bezpośredniemu połączeniu pomiędzy sterowaniem a wyjściem, co znacznie minimalizuje ryzyko uszkodzeń i zapewnia stabilność pracy układów.
Budowa i montaż – optymalizacja miejsca w rozdzielnicach
Wąska obudowa (tylko 6,2 mm szerokości) pozwala na instalację wielu modułów na ograniczonej przestrzeni szaf sterowniczych i rozdzielnic. Montaż na szynie DIN umożliwia szybkie i wygodne zaprojektowanie instalacji.

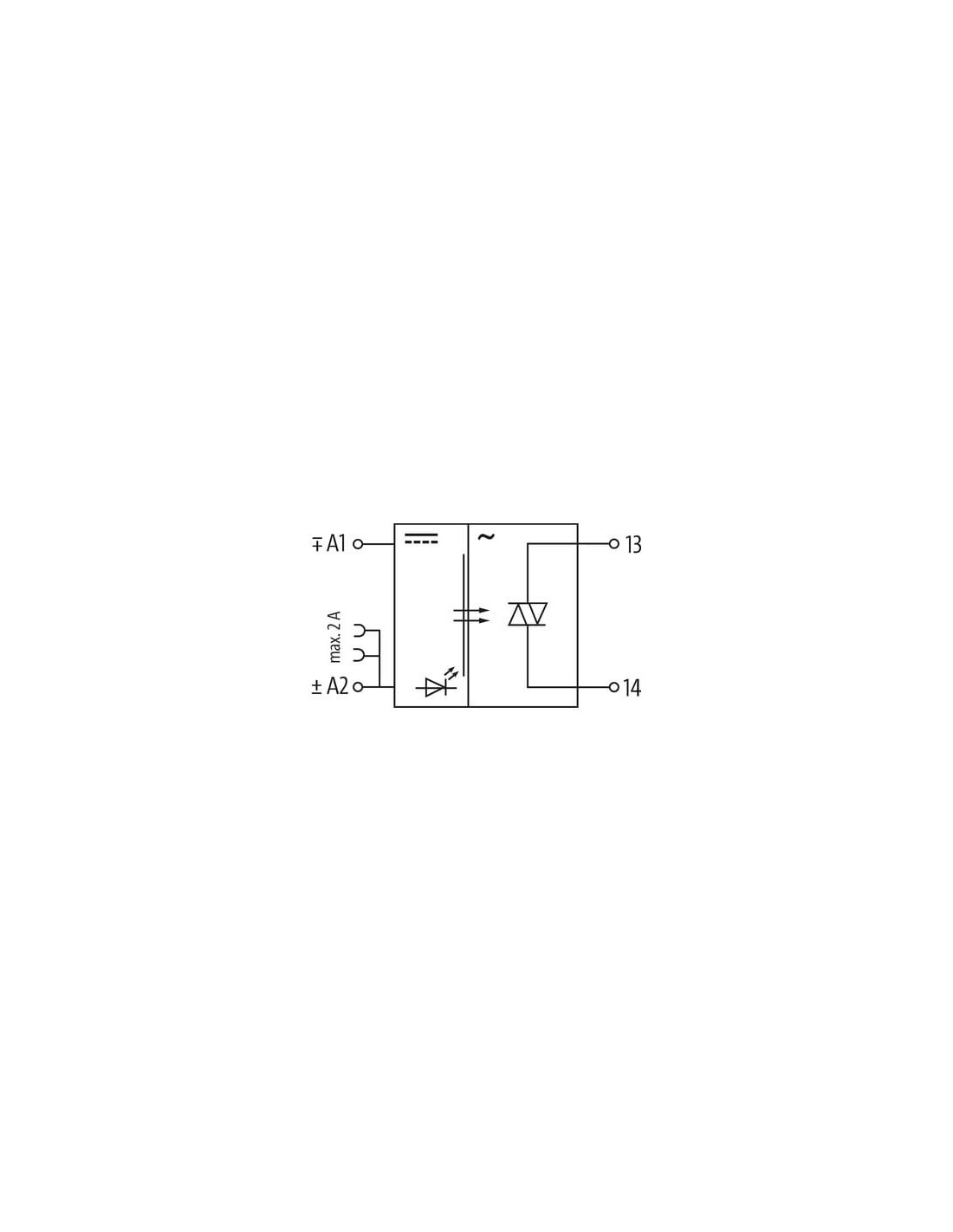

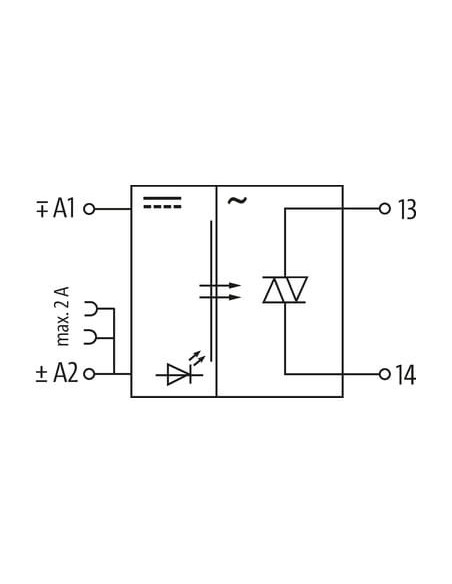

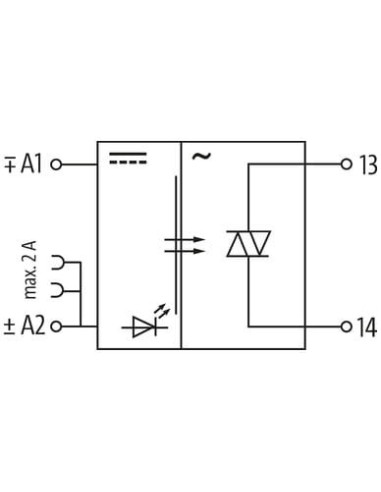

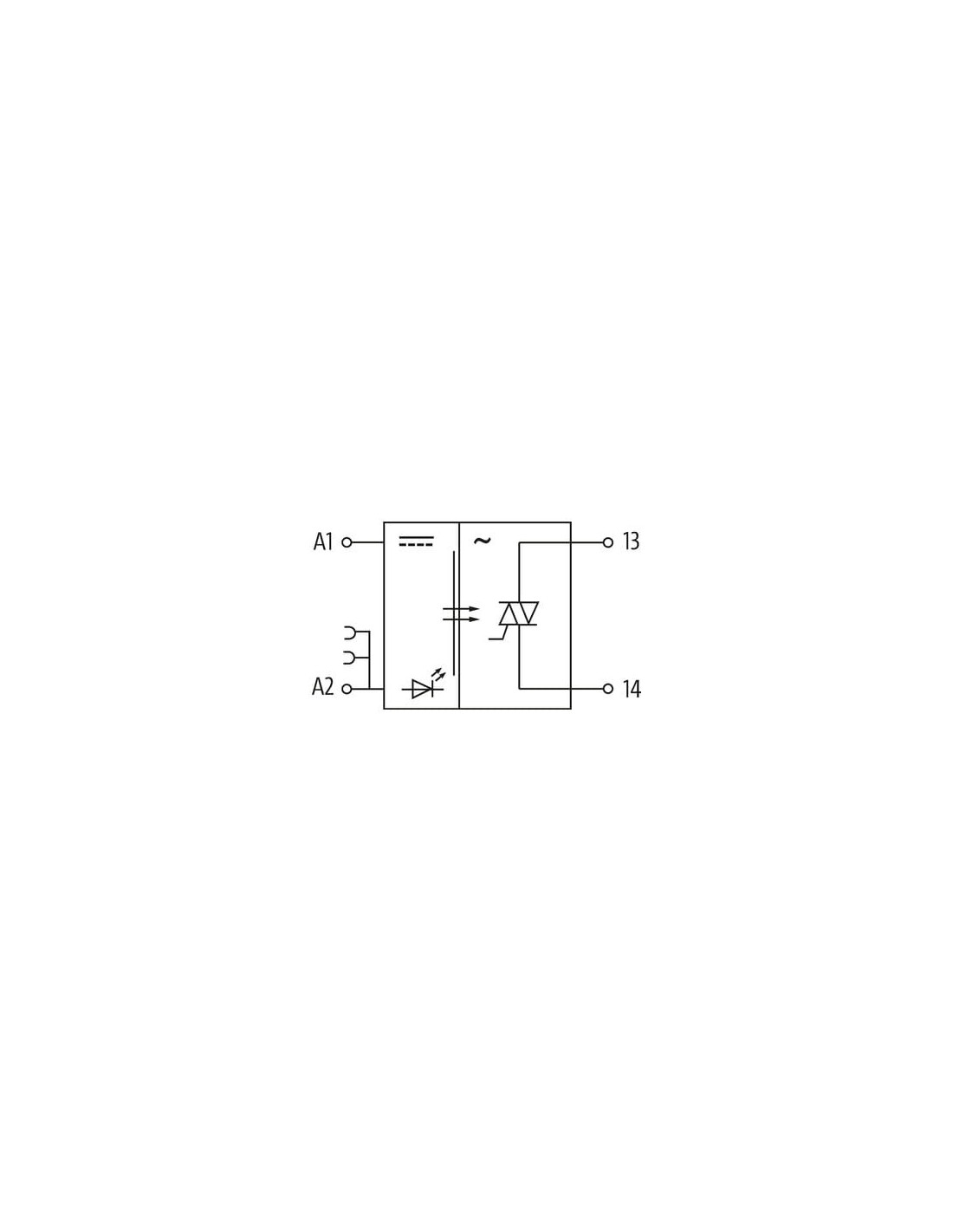

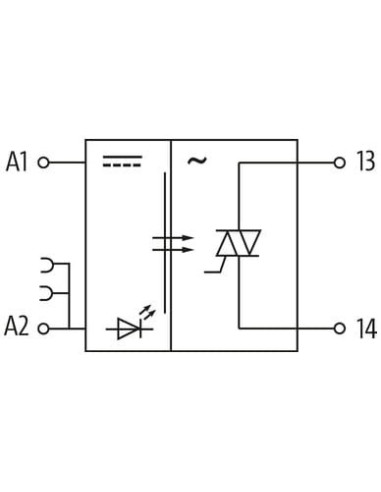

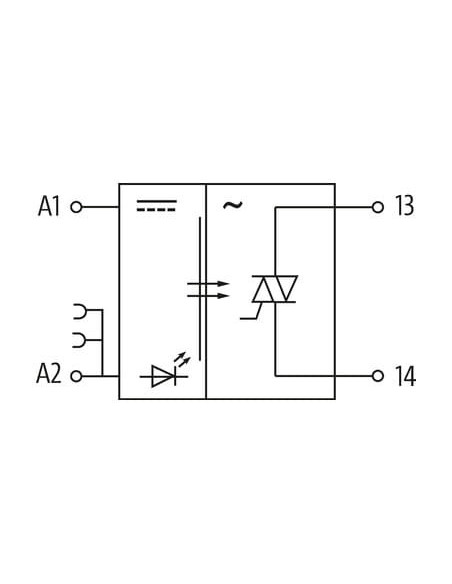

- Schemat połączeń ułatwia prawidłową, intuicyjną aplikację urządzenia w układzie.
- Przewody montowane poprzez wytrzymałe zaciski śrubowe gwarantują trwałość i niezawodność połączeń.
Dlaczego warto zastosować optoizolator MIRO?
Wykorzystanie optoizolatora MIRO 24VDC/250VAC 0,5A 52550 pozwala na zwiększenie bezpieczeństwa eksploatacji instalacji przemysłowych oraz poprawę ich niezawodności. Produkt umożliwia skuteczne oddzielenie sygnałów niskonapięciowych od obwodów zasilanych z sieci, a zastosowanie triaka pozwala na szybkie i ciche przełączanie odbiorników prądu przemiennego.
Zastosowanie wysokiej jakości materiałów oraz zaawansowana konstrukcja gwarantują długą żywotność urządzenia i pewność jego działania w różnych aplikacjach automatyki przemysłowej.
