Triac 0.5 A
24 V DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 6,2 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 10 ms |
| Opóźnienie włączania maks. | 10 ms |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 1 Hz |
| Częstotliwość łączeniowa omowa maks. | 20 Hz |
| Napięcie łączeniowe AC min. | 24 V |
| Napięcie łączeniowe AC maks. | 250 V |
| Prąd łączeniowy min. | 2 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia AC maks. | 1,5 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

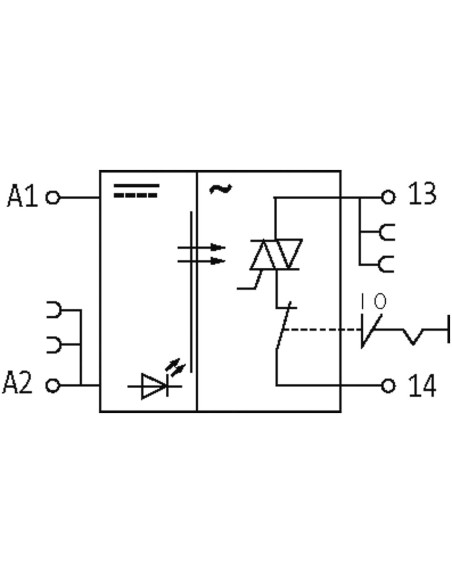

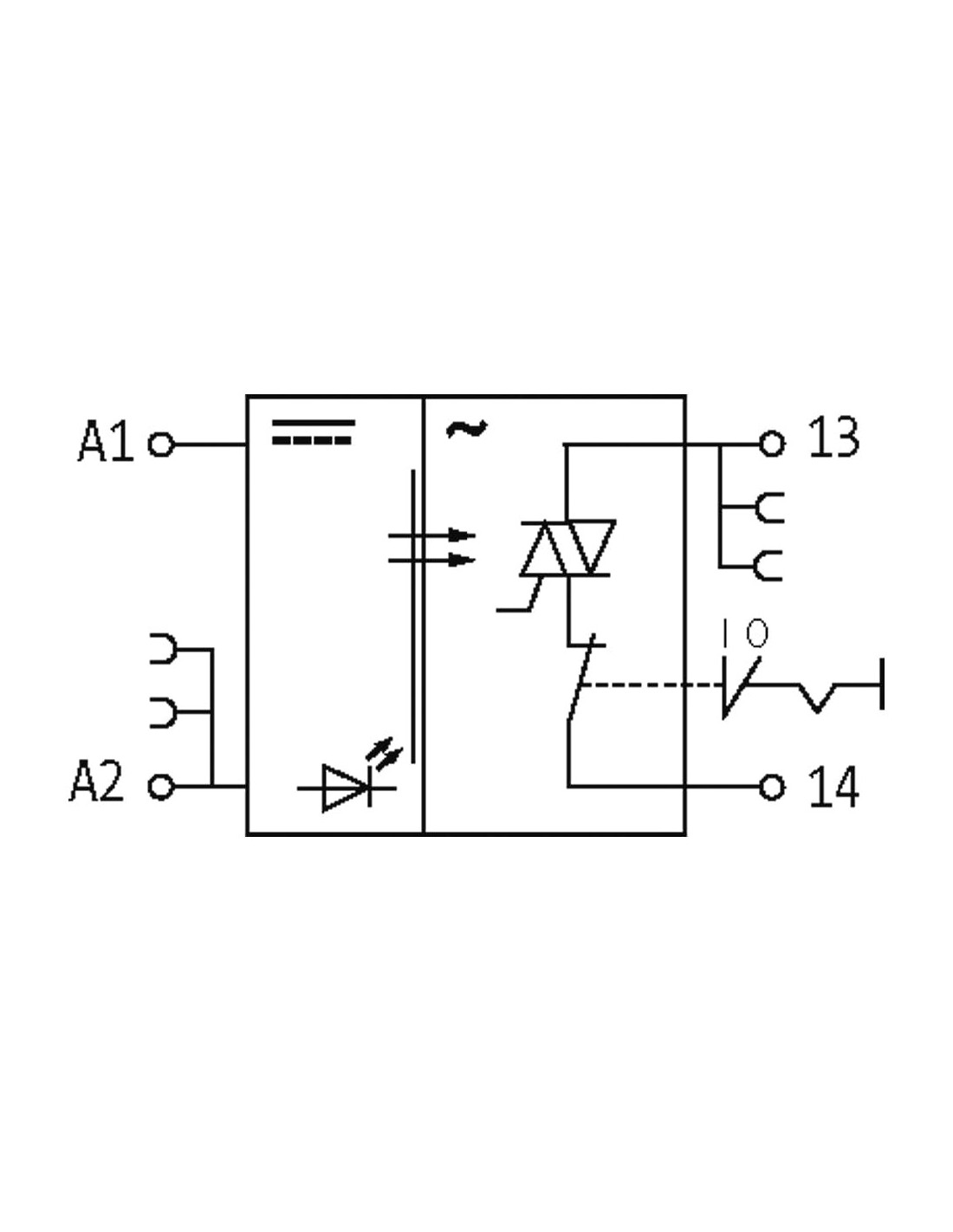

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Optoizolator MIRO 6,2 mm – skuteczna separacja galwaniczna
Optoizolator MIRO 6,2 mm (kod produktu: 6652561) to wysokiej klasy moduł izolacyjny, przeznaczony do efektywnego oddzielania sygnałów w systemach automatyki przemysłowej. Urządzenie zapewnia separację galwaniczną pomiędzy układem sterowania a obwodami wykonawczymi, co pozwala na ochronę i bezpieczeństwo instalacji elektrycznych oraz podnosi niezawodność pracy systemu.
Zastosowanie optoizolatora MIRO w systemach automatyki
Optoizolator z wyjściem triakowym doskonale sprawdza się w aplikacjach wymagających przełączania obciążeń AC, sterowania urządzeniami wykonawczymi, sygnalizacji oraz ochrony elementów elektronicznych przed przepięciami i zakłóceniami. Typowe zastosowania obejmują:
- Sterowanie lampami, zaworami elektromagnetycznymi oraz grzałkami rezystancyjnymi
- Separację sygnałów cyfrowych w rozdzielniach automatyki
- Ochronę sterowników PLC i innych delikatnych układów przed zakłóceniami pochodzącymi z obwodów wysokiego napięcia
- Izolację galwaniczną dla transmisji sygnałów sterujących w trudnych warunkach przemysłowych
Najważniejsze cechy produktu
Optoizolator MIRO 6,2 mm charakteryzuje się kompaktowymi wymiarami – szerokość zaledwie 6,2 mm umożliwia montaż nawet w bardzo wąskich rozdzielniach czy szafach sterowniczych. Urządzenie zostało wyposażone w zaciski sprężynowe typu FK, co zapewnia szybki, pewny oraz odporny na poluzowanie się połączenia montaż w warunkach drgań oraz wibracji.
Do zalet tego modelu należy także odporność na przepięcia do 2,5 kV, możliwość montażu na szynie DIN według normy EN 60715 oraz trudnopalna obudowa z wysokiej jakości tworzywa sztucznego, która gwarantuje bezpieczeństwo użytkowania.
Możliwości i niezawodność pracy
Moduł optoizolacyjny MIRO umożliwia niezawodne sterowanie obciążeniami AC w zakresie od 24 V do 250 V, a maksymalny prąd 0,5 A zapewnia szeroką kompatybilność z typowymi urządzeniami przemysłowymi. Diody LED sygnalizują stan pracy, co ułatwia diagnostykę i bieżącą obsługę. Dzięki szybkim czasom przełączania oraz niskim wartościom prądu spoczynkowego, optoizolator świetnie nadaje się zarówno do nowoczesnych systemów automatyki, jak i do modernizowanych aplikacji.
Kluczowe atuty optoizolatora MIRO 6,2 mm
- Bardzo wąska obudowa – doskonałe rozwiązanie do instalacji o ograniczonej przestrzeni
- Szybki i pewny montaż dzięki zaciskom sprężynowym FK
- Separacja galwaniczna – gwarancja ochrony urządzeń oraz bezpieczeństwa systemu
- Sygnalizacja LED ułatwiająca obsługę i diagnostykę
- Trudnopalna obudowa – zwiększa poziom bezpieczeństwa aplikacji
- Uniwersalne zastosowanie w automatyce przemysłowej, systemach sterowania i rozdzielniach
Optoizolator MIRO 6,2 mm to praktyczne i bezpieczne rozwiązanie dla każdej instalacji, w której istotna jest niezawodność, szybki montaż oraz skuteczna separacja sygnałów.
