Tranzystor 0.1 A
24 V DC
ze zworką minusową
Podwójny zacisk w obwodzie wyjściowym
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 3 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowe | 6 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 2 ms |
| Opóźnienie włączania maks. | 1,5 ms |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 40 Hz |
| Częstotliwość łączeniowa omowa maks. | 300 Hz |
| Napięcie łączeniowe DC min. | 4 V |
| Napięcie łączeniowe DC maks. | 40 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 0,1 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 82 mm |
| Szerokość | 12 mm |
| Głębokość | 64 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

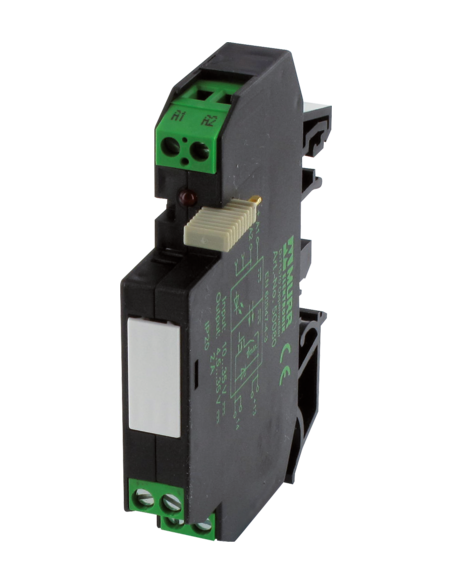

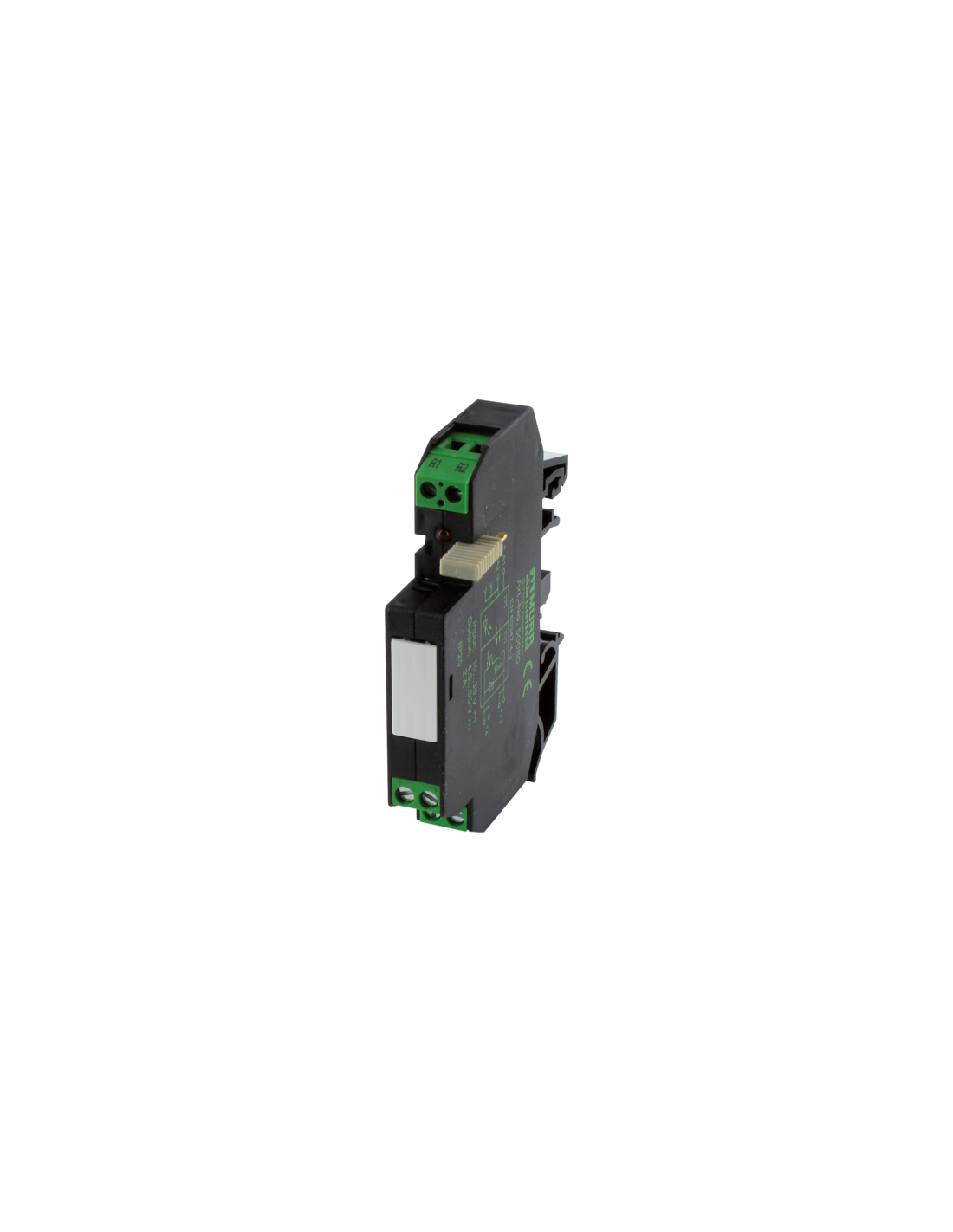

Optoizolator AMMDS 10-44/0,1 WE: 53 VDC - WY: 40 VDC/0,1 A 50081 – profesjonalna separacja sygnałów
Optoizolator AMMDS 10-44/0,1 (kod produktu: 50081) to nowoczesne rozwiązanie przeznaczone do izolacji galwanicznej sygnałów w systemach automatyki przemysłowej. Urządzenie zostało zaprojektowane z myślą o zapewnieniu wysokiego poziomu bezpieczeństwa, niezawodności oraz ochrony układów kontrolno-sterujących.
Zastosowanie optoizolatora AMMDS 10-44/0,1 – szerokie możliwości i wszechstronność
Optoizolatory znajdują zastosowanie wszędzie tam, gdzie wymagana jest ochrona wrażliwych urządzeń elektronicznych przed przepięciami, zakłóceniami oraz różnicami potencjałów. Typowe branże, w których wykorzystuje się ten model, to:
- Automatyka przemysłowa – separacja sygnałów pomiędzy sterownikami PLC a urządzeniami wykonawczymi.
- Instalacje elektryczne – ochrona układów sterowania i monitoringu.
- Systemy bezpieczeństwa – sygnalizacja i kontrola stanów wejściowych oraz wyjściowych.
- Układy pomiarowe – eliminacja zakłóceń w wrażliwych pomiarach.
Zalety urządzenia AMMDS 10-44/0,1 – dlaczego warto wybrać ten optoizolator?
- Niezawodna ochrona – wysoka izolacja galwaniczna na poziomie 3750 V gwarantuje skuteczną separację elektryczną.
- Uniwersalność zastosowania – możliwość obsługi szerokiego zakresu napięć wejściowych (10-53 V DC) oraz napięć i prądów wyjściowych (4-40 V DC, do 0,1 A).
- Kompaktowa konstrukcja – smukła obudowa o szerokości 12 mm umożliwia wygodny montaż na szynach DIN (TH35, G32), nawet w ograniczonych przestrzeniach rozdzielnic.
- Prosty montaż – szybki i bezproblemowy sposób mocowania oraz intuicyjne podłączenie dzięki podwójnym zaciskom wyjściowym.
- Wytrzymałość w trudnych warunkach – odporność na temperatury pracy od -20°C do +60°C oraz trudnopalna obudowa z tworzywa sztucznego.
- Wbudowana dioda LED – czytelna sygnalizacja stanu pracy urządzenia (kolor czerwony).

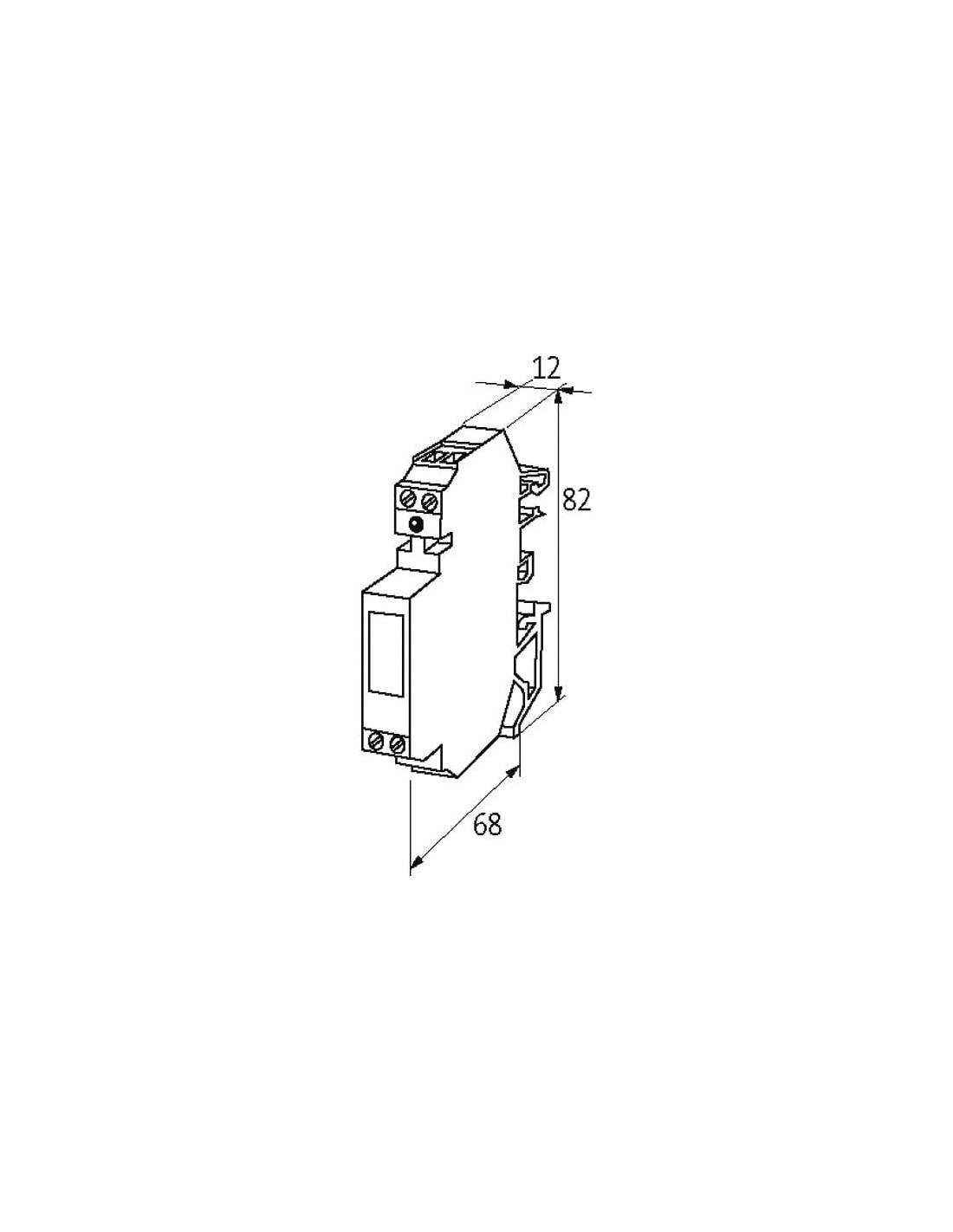

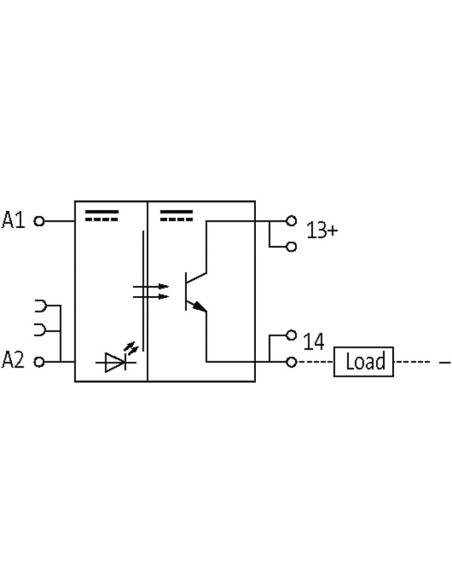

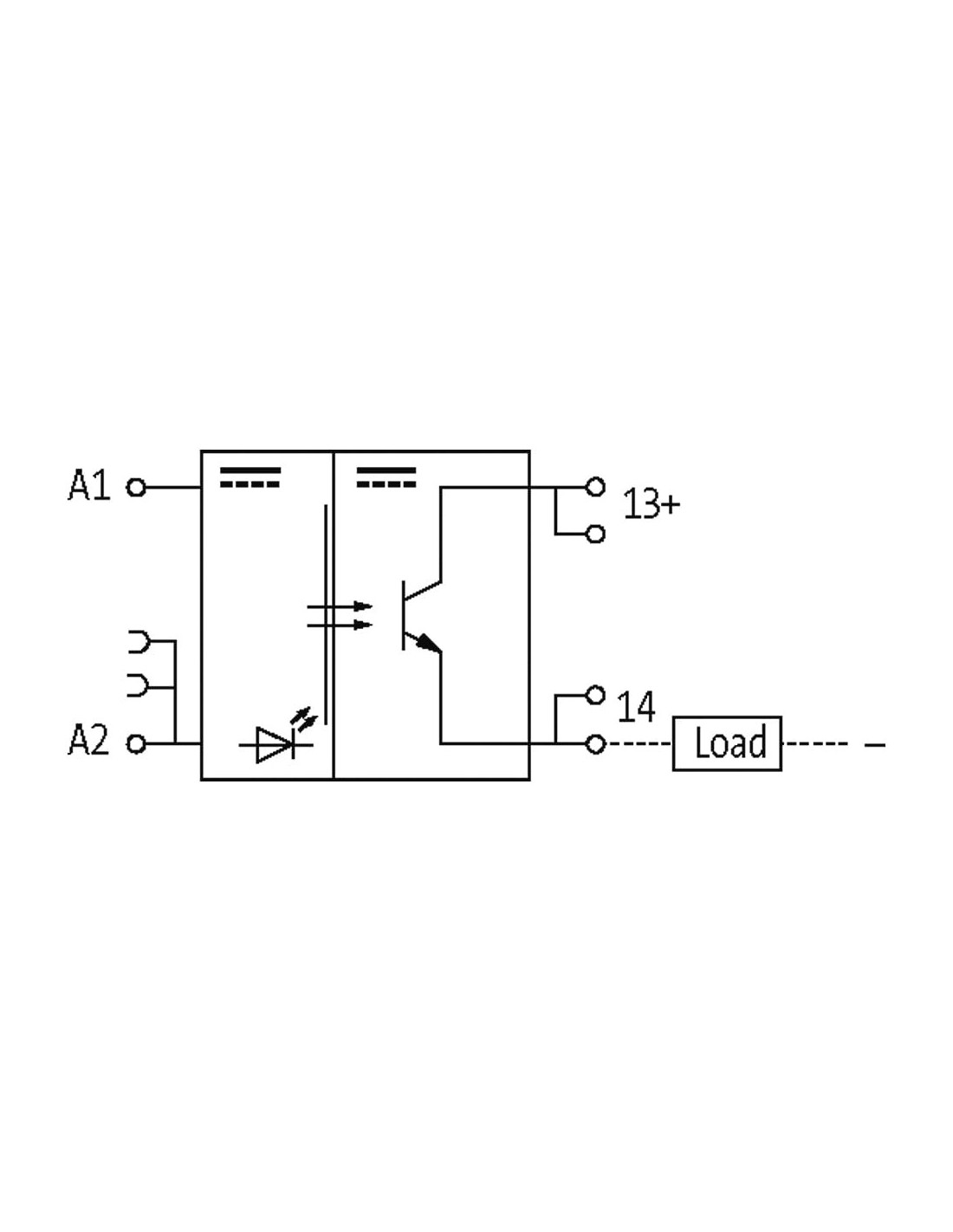

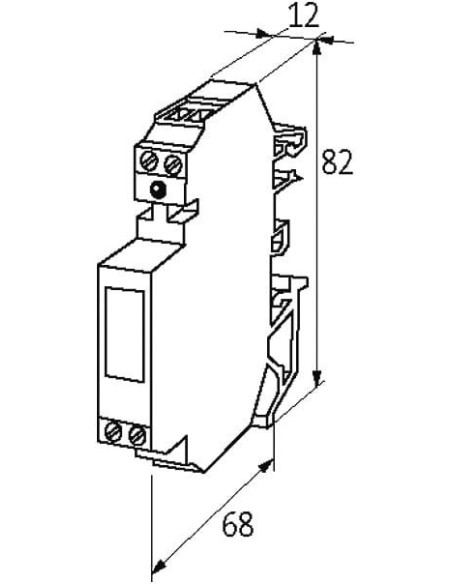

Budowa i schemat podłączenia optoizolatora AMMDS 10-44/0,1
Optoizolator został wyposażony w tranzystorowy układ wyjściowy, który gwarantuje niezawodne przełączanie obciążeń do 0,1 A. Szczegółowy schemat elektryczny oraz rysunek wymiarowy umożliwiają łatwą integrację komponentu w istniejących systemach automatyki.
- Szerokość: 12 mm
- Wysokość: 82 mm
- Głębokość: 68 mm
- Podwójny zacisk wyjściowy
- Możliwość stosowania zworek – zworka minusowa w zestawie (nr art. 90960)
Typowe zastosowania i możliwości rozbudowy systemów
Optoizolator AMMDS 10-44/0,1 doskonale sprawdza się w instalacjach wymagających separacji sygnałów, np. w nowoczesnych liniach produkcyjnych, rozdzielnicach sterowniczych oraz w systemach automatyki budynkowej. Urządzenie przystosowane jest do szybkich procesów przełączania dzięki krótkim czasom reakcji (wyłączenie do 2 ms, włączenie do 1,5 ms).
Sprawdzone rozwiązanie w trudnych warunkach przemysłowych gwarantuje wieloletnią i bezawaryjną eksploatację w każdych warunkach pracy.
