Tranzystor 0.5 A
48 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 12 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 56 V |
| Prąd wejściowy DC | 6 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 100 µs |
| Prąd spoczynkowy OFF maks. | 0,01 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 10 Hz |
| Częstotliwość łączeniowa omowa maks. | 1000 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

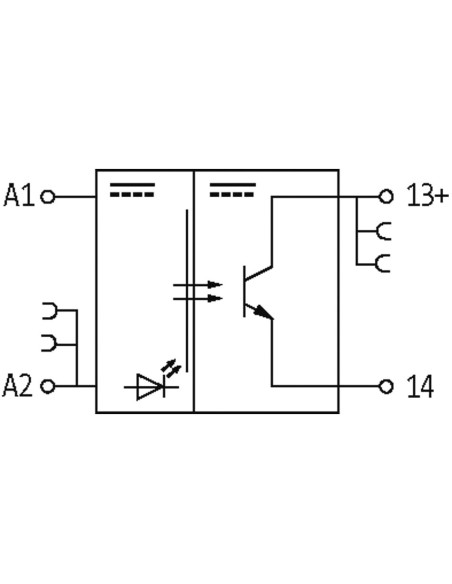

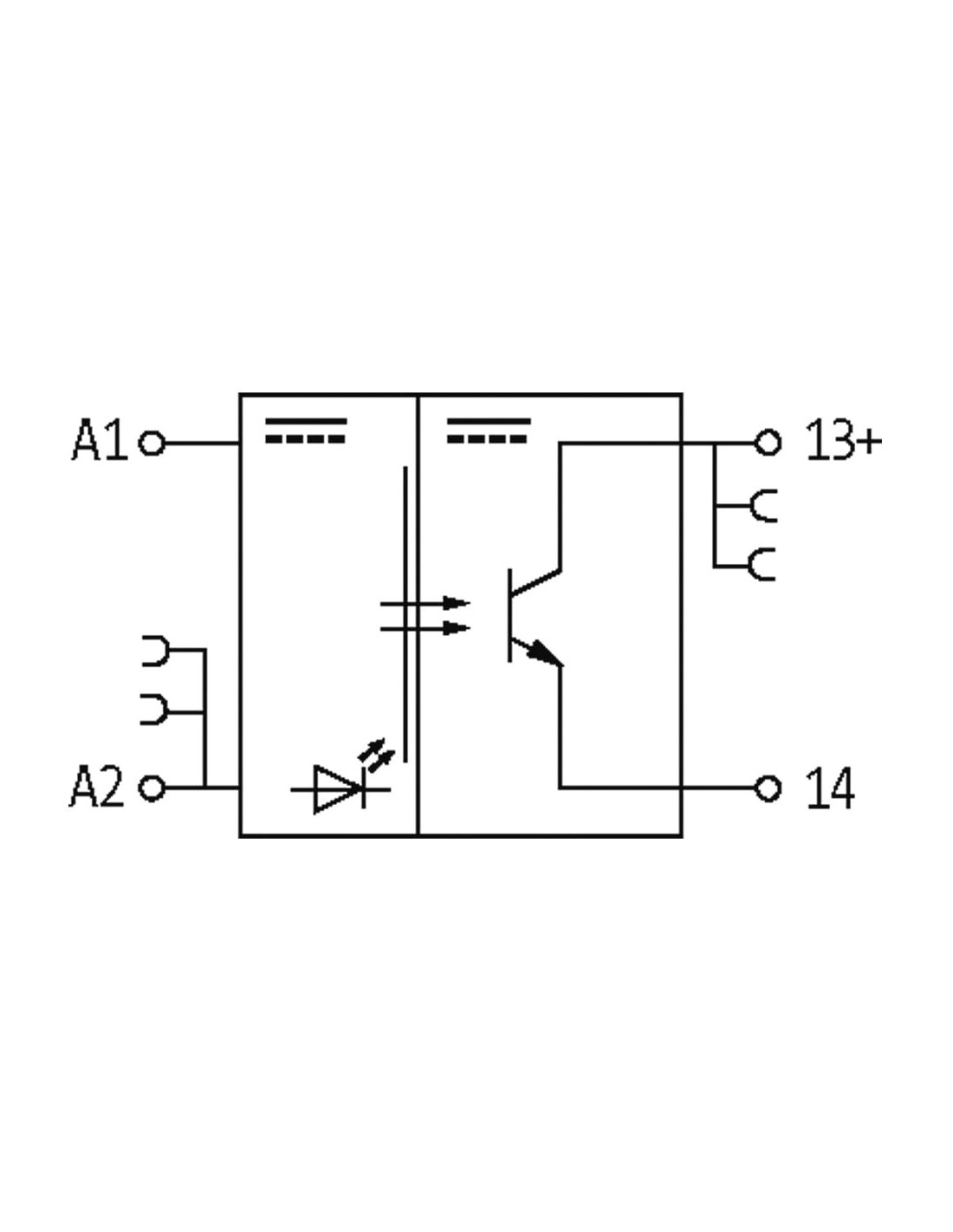

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Optoizolator 52505 – Bezpieczna Separacja Galwaniczna i Szybkie Przełączanie
Optoizolator 52505 to nowoczesny element automatyki przemysłowej, przeznaczony do separacji galwanicznej sygnałów elektrycznych oraz zapewnienia niezawodnej transmisji sygnału między układami sterującymi a odbiornikami. Produkt ten charakteryzuje się wysokim poziomem bezpieczeństwa dzięki zastosowaniu izolacji znamionowej 3750 V, co chroni urządzenia sterujące przed przepięciami oraz zakłóceniami.
Zastosowanie optoizolatora w instalacjach przemysłowych
Optoizolatory są szeroko stosowane w aplikacjach automatyki, szczególnie tam, gdzie istotna jest separacja układu sterującego od obciążenia lub innych urządzeń o różnym potencjale masy. Model 52505 doskonale sprawdza się w sterowaniu urządzeniami wykonawczymi, sygnalizacją, ochronie wejść PLC, systemach monitorowania oraz w układach, gdzie wymagane jest szybkie i niezawodne przełączanie sygnałów do 0,5 A i 48 V DC.
Zalety Optoizolatora 52505
- Separacja galwaniczna – podnosi poziom bezpieczeństwa oraz żywotność układów sterujących.
- Niski prąd wejściowy (6 mA), co pozwala na podłączenie do szerokiej gamy sygnałów sterujących.
- Szeroki zakres napięcia wejściowego od 18 V do 56 V DC – zwiększa uniwersalność zastosowań.
- Niezawodne przełączanie dzięki przekaźnikowi tranzystorowemu o maksymalnym prądzie wyjściowym 0,5 A.
- Szybkie czasy przełączania – maksymalne opóźnienie wyłączenia 100 µs.
- Trudnopalna obudowa z odpornego tworzywa sztucznego, zapewniająca bezpieczeństwo pracy.
- Łatwy montaż na szynie DIN (EN 60715) – szybka instalacja i serwisowanie.
- Zaciski śrubowe umożliwiają pewne i trwałe połączenie przewodów.
- Wskaźnik LED (żółty) pozwala na łatwą diagnostykę pracy urządzenia.

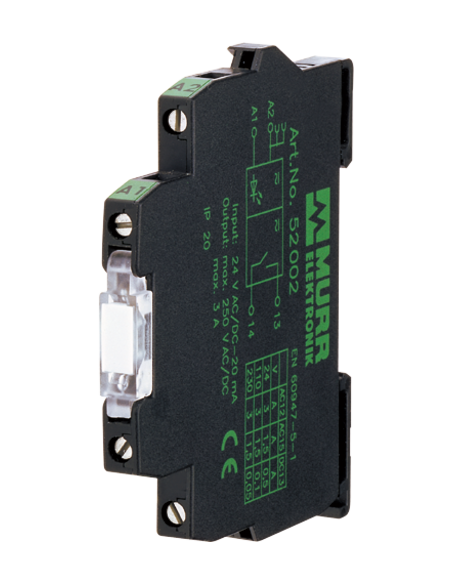

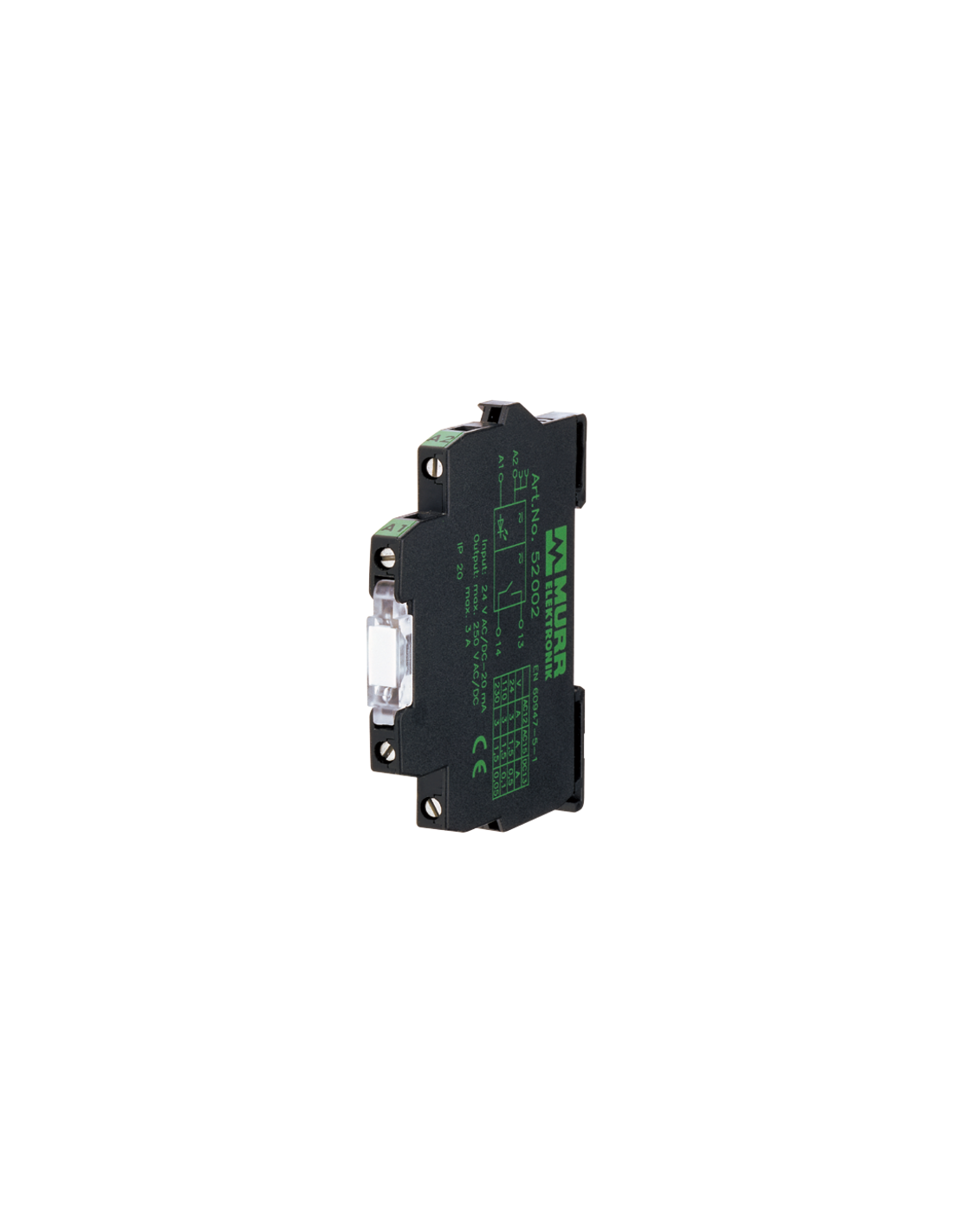

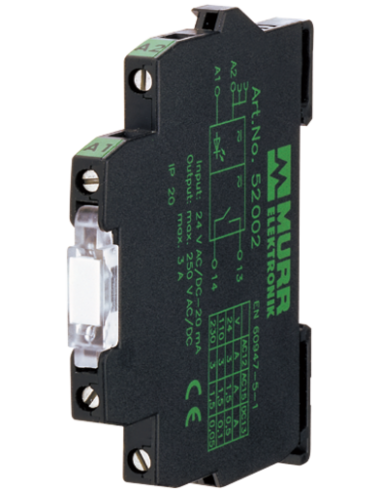

Budowa i instalacja optoizolatora Murrelektronik 52505

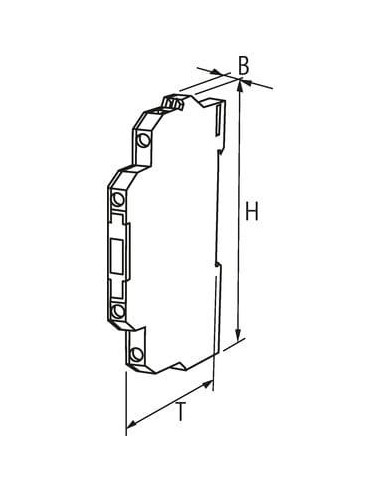

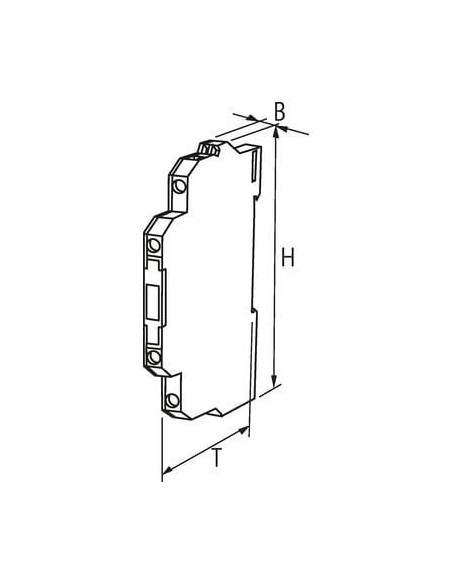

Produkt wyróżnia się kompaktową konstrukcją – obudowa o szerokości 6,2 mm, wysokości 78 mm i głębokości 70 mm umożliwia zastosowanie nawet w rozdzielnicach o ograniczonej przestrzeni. Optoizolator montowany jest na szynie nośnej DIN, co zapewnia szybki montaż oraz łatwą wymianę urządzenia w przypadku serwisowania.
Typowe zastosowania optoizolatora 52505
- Separacja i ochrona układów sterujących (PLC)
- Transmisja sygnałów sterujących w szafach rozdzielczych
- Automatyka budynkowa i systemy HVAC
- Instalacje przemysłowe i procesowe
- Systemy monitoringu i alarmowe
Dzięki solidnej konstrukcji, niezawodnej pracy oraz szerokim możliwościom zastosowania, optoizolator 52505 jest doskonałym wyborem do nowoczesnych systemów automatyki przemysłowej, gdzie liczy się bezpieczeństwo, kompatybilność oraz łatwość obsługi.
