Tranzystor 0.2 A
24 V DC
Prąd sterowniczy 0.1 mA (5 V DC)
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 2 V |
| Napięcie wejściowe DC min. | 15 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy DC maks. | 16 mA |
| Prąd sterowniczy | 0,1 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 18 µs |
| Prąd spoczynkowy OFF maks. | 0,1 mA |
| Częstotliwość łączeniowa maks. | 20000 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,2 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

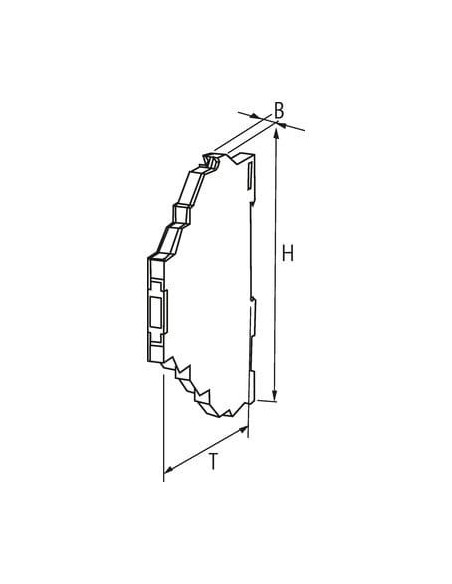

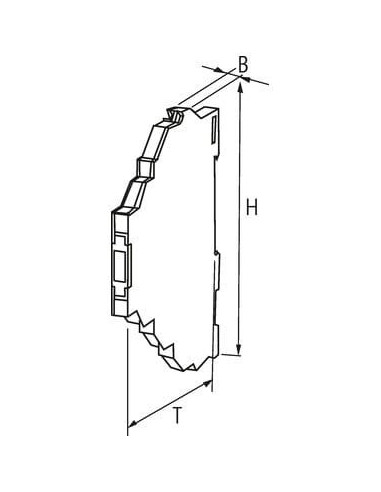

| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

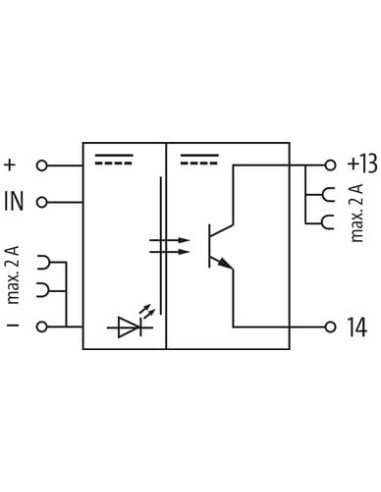

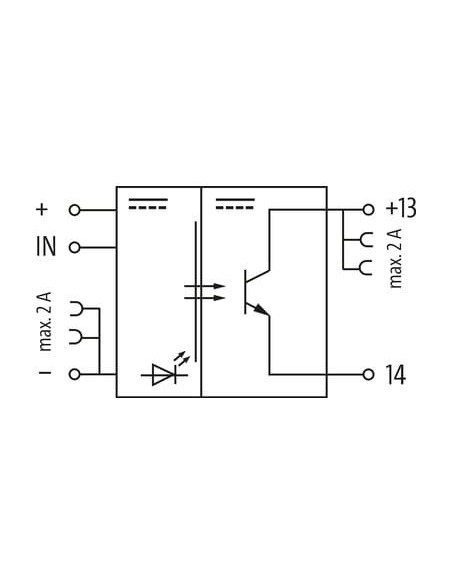

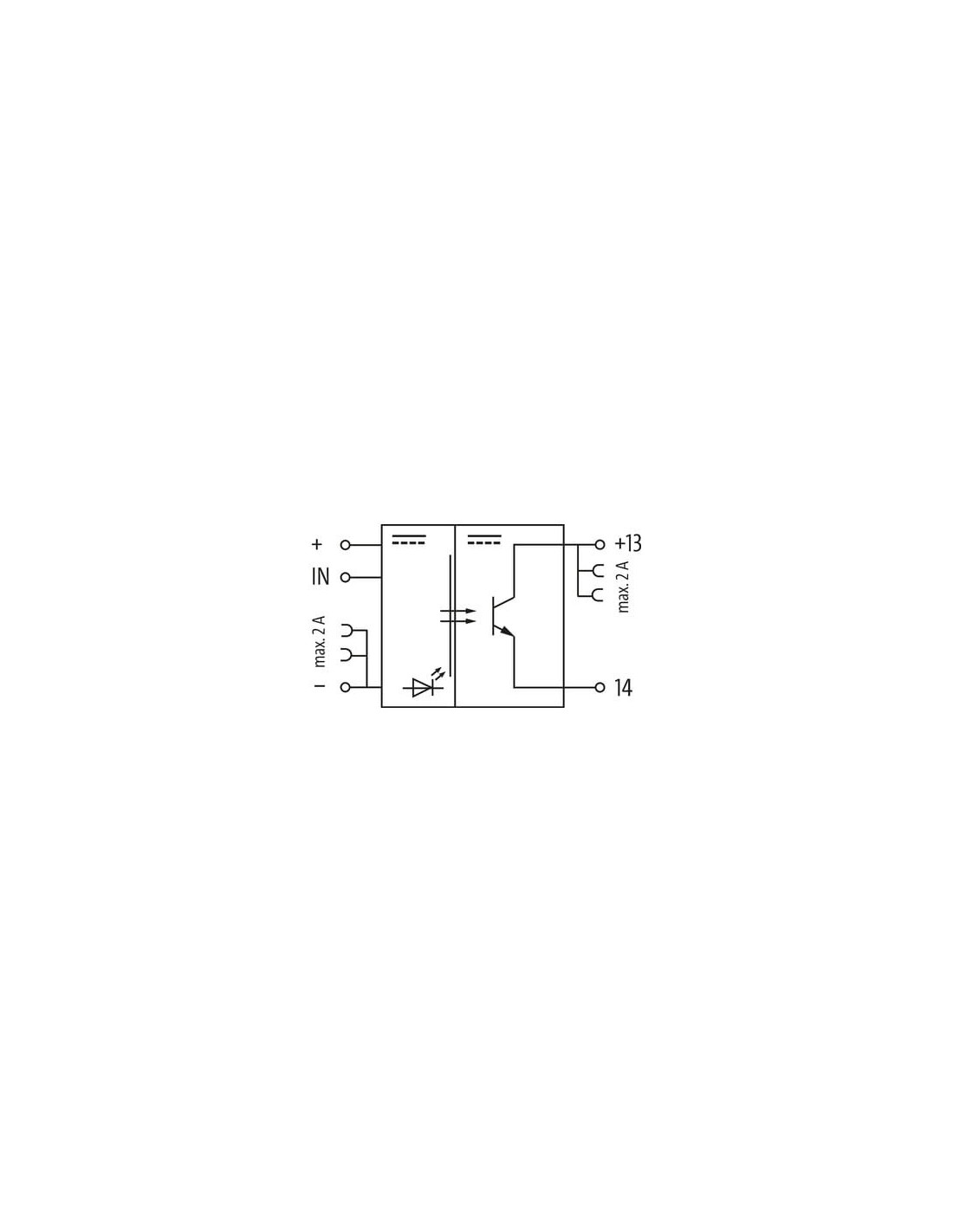

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | In |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |

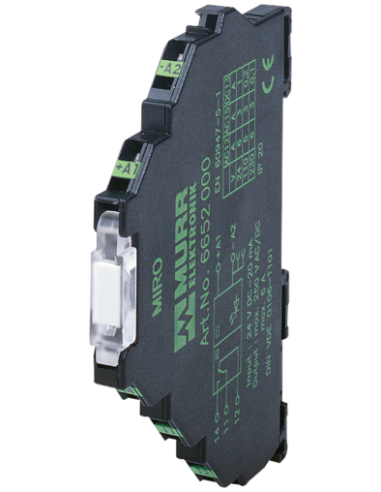

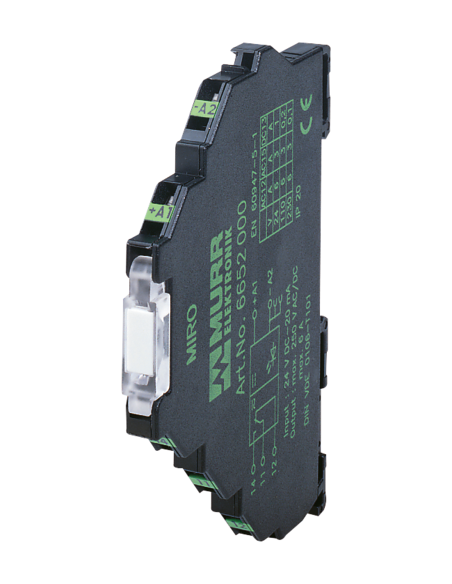

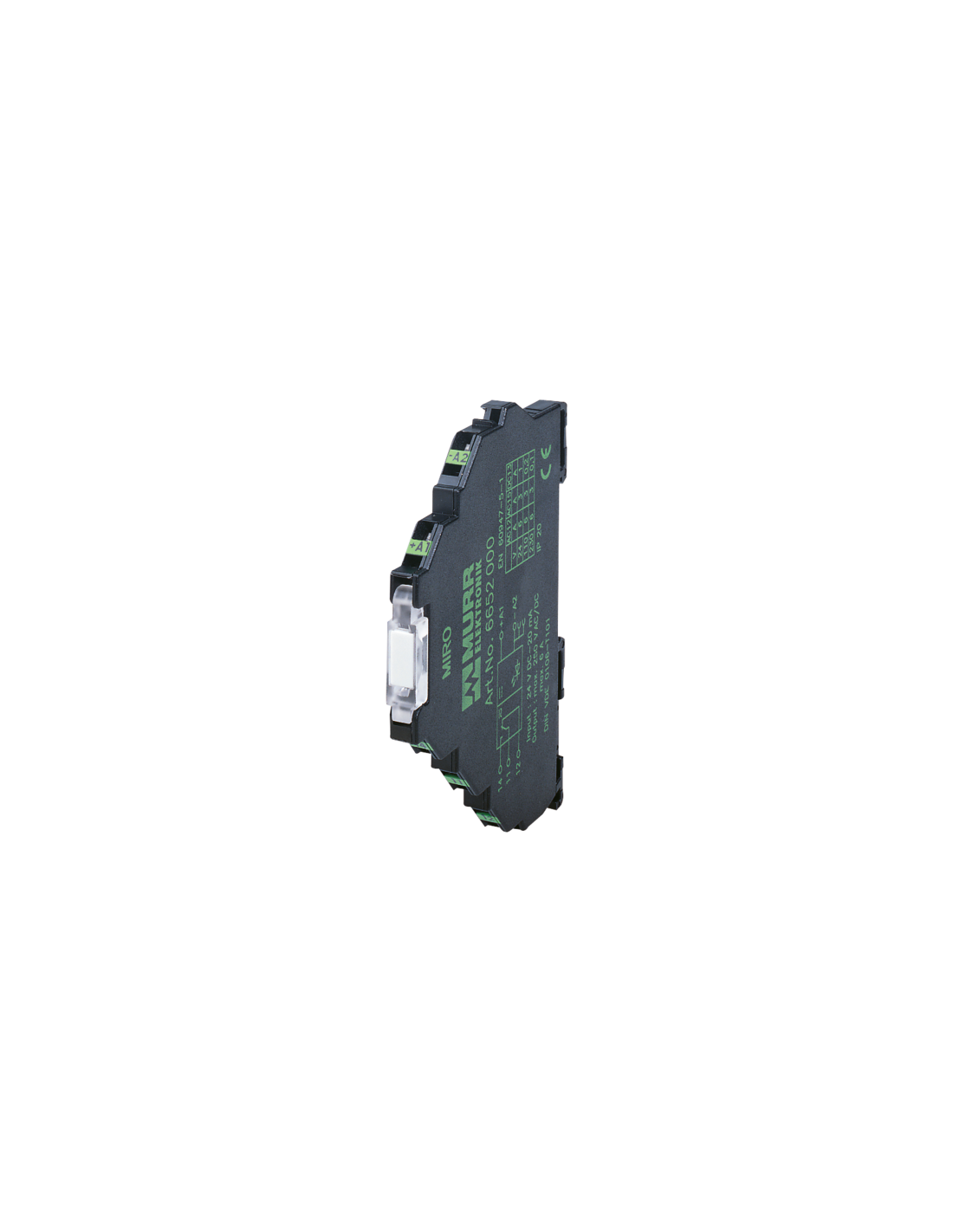

Optoizolator MIRO TR 24VDC 20kHz FK 6652511 – skuteczna separacja sygnałów w automatyce
Optoizolator MIRO TR 24VDC 20kHz FK 6652511 to nowoczesny moduł przeznaczony do galwanicznej separacji sygnałów sterujących w systemach automatyki przemysłowej. Dzięki wykorzystaniu technologii tranzystorowej zapewnia niezawodne działanie oraz bezpieczeństwo urządzeń zasilanych napięciem stałym.
Zastosowanie optoizolatorów w przemyśle
Urządzenie znajduje szerokie zastosowanie w wielu segmentach automatyki przemysłowej, wszędzie tam, gdzie wymagane jest oddzielenie obwodów niskonapięciowych od wysokonapięciowych. Moduł ten doskonale sprawdza się w:
- systemach sterowania PLC,
- układach zabezpieczeń maszyn i linii produkcyjnych,
- instalacjach zasilania z oddzielnymi pętlami sterującymi i wykonawczymi,
- aplikacjach wymagających wysokiej częstotliwości przełączeń (do 20 kHz),
- systemach automatyki budynków,
- ochronie sygnałów cyfrowych przed zakłóceniami i przepięciami.
Najważniejsze zalety optoizolatora MIRO TR 24VDC 20kHz FK 6652511
- Wysoka częstotliwość przełączania – aż do 20 000 Hz, dzięki czemu optoizolator nadaje się do szybkich systemów transmisji danych i sterowania.
- Galwaniczna separacja sygnałów wejściowych i wyjściowych – bezpieczeństwo oraz ochrona współpracujących urządzeń.
- Niski pobór prądu sterowniczego (0,1 mA przy 5 V DC) oraz wysoka czułość wejścia, co umożliwia współpracę z szeroką gamą urządzeń sterujących.
- Kompaktowe wymiary (wysokość 91 mm, szerokość 6,2 mm, głębokość 70 mm) umożliwiają instalację w szafach sterowniczych o ograniczonej przestrzeni.
- Łatwa i szybka instalacja dzięki zaciskom sprężynowym FK oraz możliwości montażu na szynie DIN EN 60715.
- Wytrzymałość i bezpieczeństwo – obudowa z trudnopalnych tworzyw sztucznych oraz wysoka odporność dielektryczna do 3750 V zapewniają długotrwałą i bezpieczną eksploatację.
- Diagnoza stanu pracy – wbudowana żółta dioda LED informuje o statusie urządzenia.
Konstrukcja i cechy wyróżniające
Moduł optoizolatora MIRO TR 24VDC 20kHz FK 6652511 posiada wyprowadzenia w postaci zacisków sprężynowych, co ułatwia szybkie podłączenie przewodów. Uniwersalna konstrukcja umożliwia montaż na standardowych szynach nośnych stosowanych w szafach automatyki.
Obudowa w kolorze czarnym, wykonana z wysokiej jakości tworzywa sztucznego, gwarantuje odporność na uszkodzenia mechaniczne oraz działanie szkodliwych czynników środowiskowych. Zakres temperatury pracy od -20°C do 60°C pozwala na użytkowanie urządzenia w różnorodnych warunkach przemysłowych.
Typowe zastosowania i możliwości wykorzystania
Optoizolator MIRO TR 24VDC 20kHz FK 6652511 idealnie sprawdza się w projektach, w których kluczowe jest separowanie sygnałów sterujących od zasilania, minimalizacja zakłóceń oraz ochrona wrażliwych komponentów elektronicznych. Zaprojektowany do pracy z napięciami sterującymi w zakresie 15–30 V DC oraz napięciem przełączanym do 48 V DC, skutecznie zabezpiecza układy sterownicze przed przepięciami i prądami upływowymi. Standardowa konfiguracja umożliwia także zastosowanie w rozbudowanych systemach sterowania oraz w aplikacjach wymagających wysokiej niezawodności i precyzji działania.
Polecamy także inne produkty z kategorii: Optoizolatory / SSR »
