Tranzystor 1 A
24 V DC
Zaciski śrubowe
Wyjście multinapięciowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 6 ms |
| Opóźnienie włączania maks. | 3 ms |
| Prąd spoczynkowy OFF maks. | 0,025 mA |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Napięcie łączeniowe AC min. | 5 V |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 350 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 1 A |
| Spadek napięcia AC maks. | 0,7 V |
| Spadek napięcia DC maks. | 0,7 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 2750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe

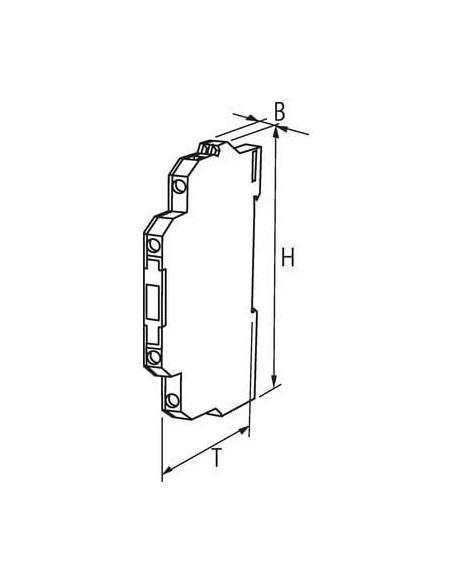

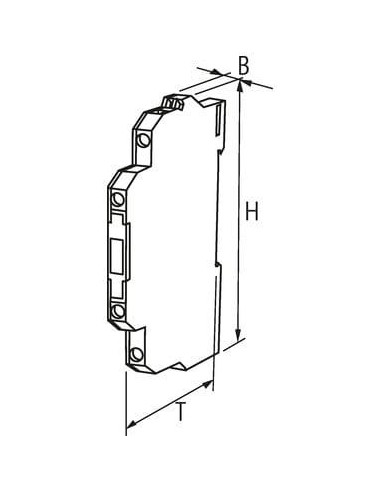

| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

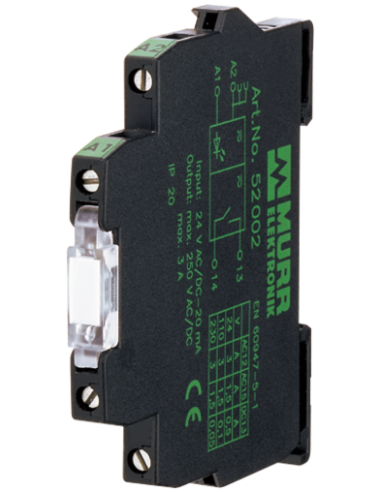

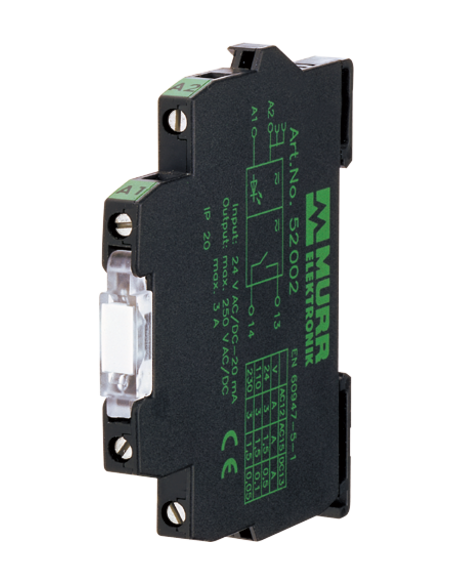

Optoizolator 52572 – Tranzystorowy moduł separacji sygnału dla automatyki
Optoizolator 52572 to zaawansowane rozwiązanie, które skutecznie separuje galwanicznie sygnały w systemach automatyki przemysłowej. Dzięki technologii optycznej izolacji zapewnia ochronę układów sterowania przed zakłóceniami elektrycznymi, błędami transmisji oraz uszkodzeniami wynikającymi z przepięć.
Zastosowanie optoizolatora w automatyce i elektronice przemysłowej
Moduł znajduje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych, gdzie wymagane jest bezpieczne rozdzielenie obwodów wejściowych i wyjściowych. Optoizolator Murrelektronik 52572 jest używany m.in.:
- W rozdzielniach automatyki do separacji sygnałów sterujących od zasilania oraz obwodów wykonawczych.
- W sterownikach PLC jako interfejs pośredni, zabezpieczający elektronikę sterującą przed zakłóceniami z urządzeń wykonawczych.
- W systemach bezpieczeństwa maszyn jako komponent zwiększający odporność na przepięcia i prądy upływowe.
- W układach monitorujących i sygnalizacyjnych – sygnalizacja stanu za pomocą wbudowanej diody LED.
Kluczowe zalety optoizolatora 52572
- Bezpieczna separacja galwaniczna – znamionowe napięcie izolacji aż 2750 V zapewnia ochronę urządzeń i operatorów.
- Szeroki zakres napięć wejściowych – obsługuje sygnały od 10 V do 53 V DC, co pozwala na elastyczne zastosowania.
- Wyjście multinapięciowe – zakres napięć łączeniowych od 5 V do 250 V AC oraz do 350 V DC, z wydajnością do 1 A, umożliwia sterowanie różnymi typami odbiorników.
- Kompaktowa konstrukcja – szerokość tylko 6,2 mm, wysokość 78 mm i głębokość 70 mm, co sprawia, że idealnie nadaje się do montażu w rozdzielnicach.
- Łatwy montaż na szynie DIN (EN 60715) ułatwia integrację z istniejącymi systemami.
- Trudnopalna obudowa z tworzywa sztucznego zapewnia dodatkowe bezpieczeństwo przeciwpożarowe.
- Wskaźnik LED stanu pracy umożliwia szybką diagnozę działania urządzenia.
Budowa i funkcjonalność
Moduł oparty jest na tranzystorze 1 A na wyjściu, pracującym z napięciem 24 V DC na wejściu oraz zaciskach śrubowych, które zapewniają szybkie i pewne połączenie przewodów. Cztery punkty przyłączeniowe oznaczone jako A1, A2, 13, 14 pozwalają na łatwą integrację z obwodami automatyki.
Wytrzymałość oraz warunki pracy
Optoizolator 52572 spełnia wymagania dotyczące odporności na wysokie napięcia oraz trudne warunki środowiskowe. Pracuje w zakresie temperatur od -20°C do +60°C, co pozwala na jego stosowanie zarówno w halach produkcyjnych, jak i w mniej sprzyjających warunkach otoczenia.
Schemat ideowy oraz montaż

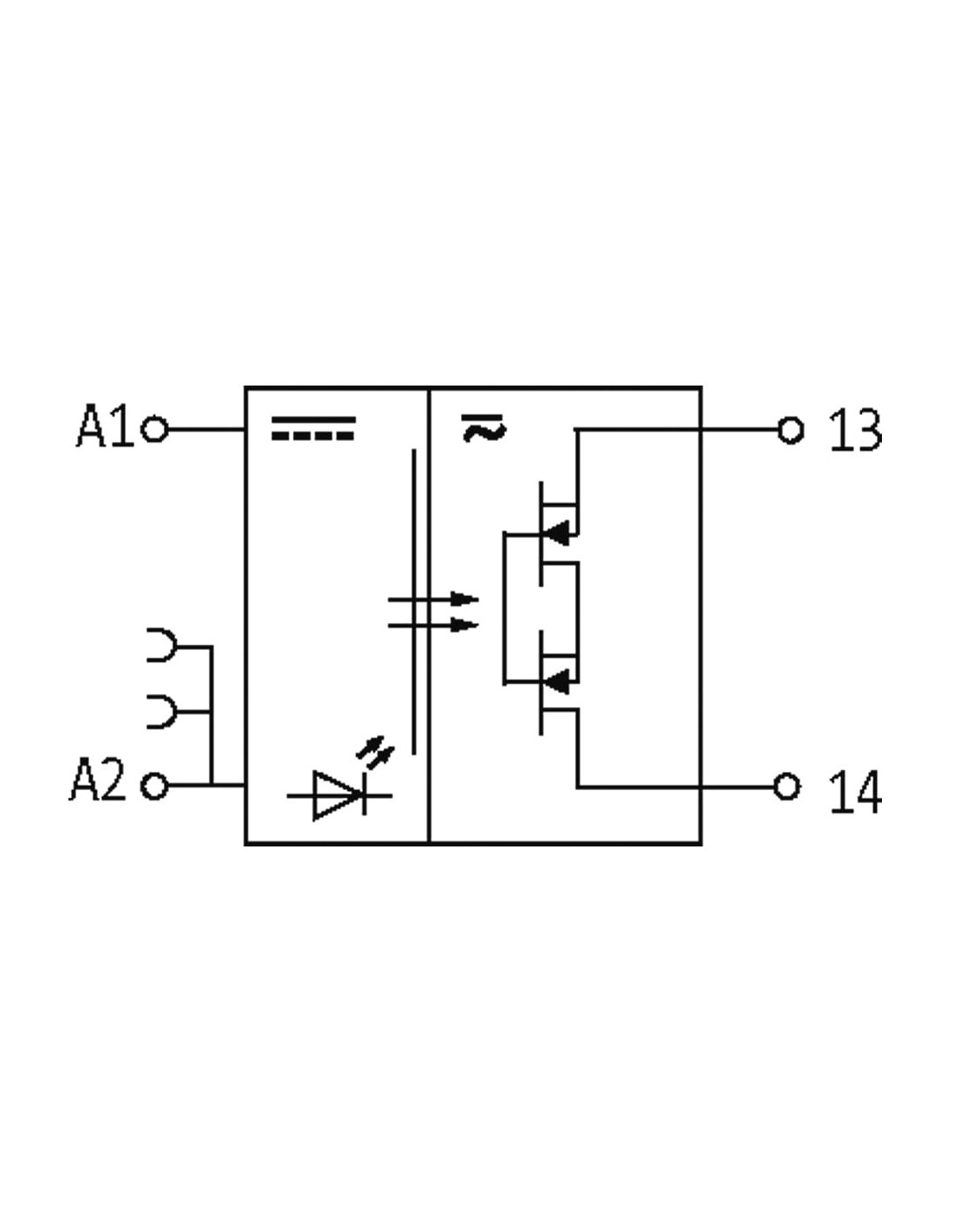

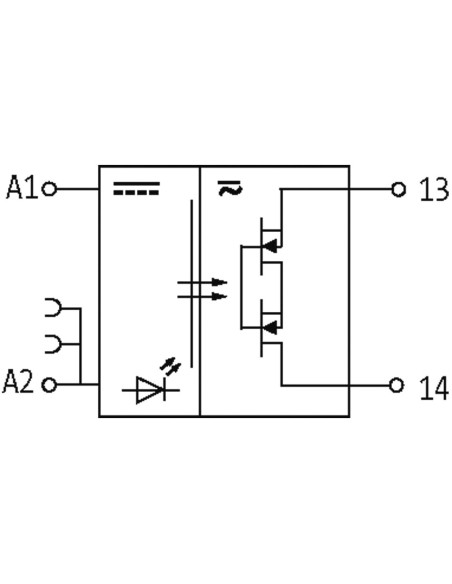

Poniższy schemat ideowy przedstawia sposób działania i podłączenia optoizolatora, umożliwiając łatwą i szybką identyfikację zacisków podczas montażu.
- Zaciski śrubowe typu SK gwarantują trwałość połączenia oraz wygodę podczas serwisu.
- Konstrukcja dostosowana do szyn DIN pozwala na integrację w typowych rozdzielnicach automatyki.
Podsumowanie
Optoizolator 52572 to uniwersalne i niezawodne rozwiązanie przeznaczone do profesjonalnych zastosowań w automatyce. Łączy wysoką wytrzymałość elektryczną, szeroki zakres napięć oraz wygodę montażu w kompaktowej obudowie – sprawdza się w wszelkich sytuacjach, gdzie wymagana jest separacja sygnałów, ochrona systemów sterowania i bezpieczeństwo eksploatacji.
Polecamy także inne produkty z kategorii: Optoizolatory / SSR »
