Tranzystor 4 A
24 V DC
Napięcie sterowania 230 V AC na zamówienie
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 3 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowe | 14,5 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 7 µs |
| Częstotliwość łączeniowa indukcyjna maks. | 1 Hz |
| Częstotliwość łączeniowa omowa maks. | 2000 Hz |
| Napięcie łączeniowe DC min. | 4,5 V |
| Napięcie łączeniowe DC maks. | 53 V |
| Prąd łączeniowy min. | 10 mA |
| Prąd łączeniowy maks. | 4 A |
| Spadek napięcia DC maks. | 1,5 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 85 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | ~3 |
| Typ przyłącza 2 | RES |

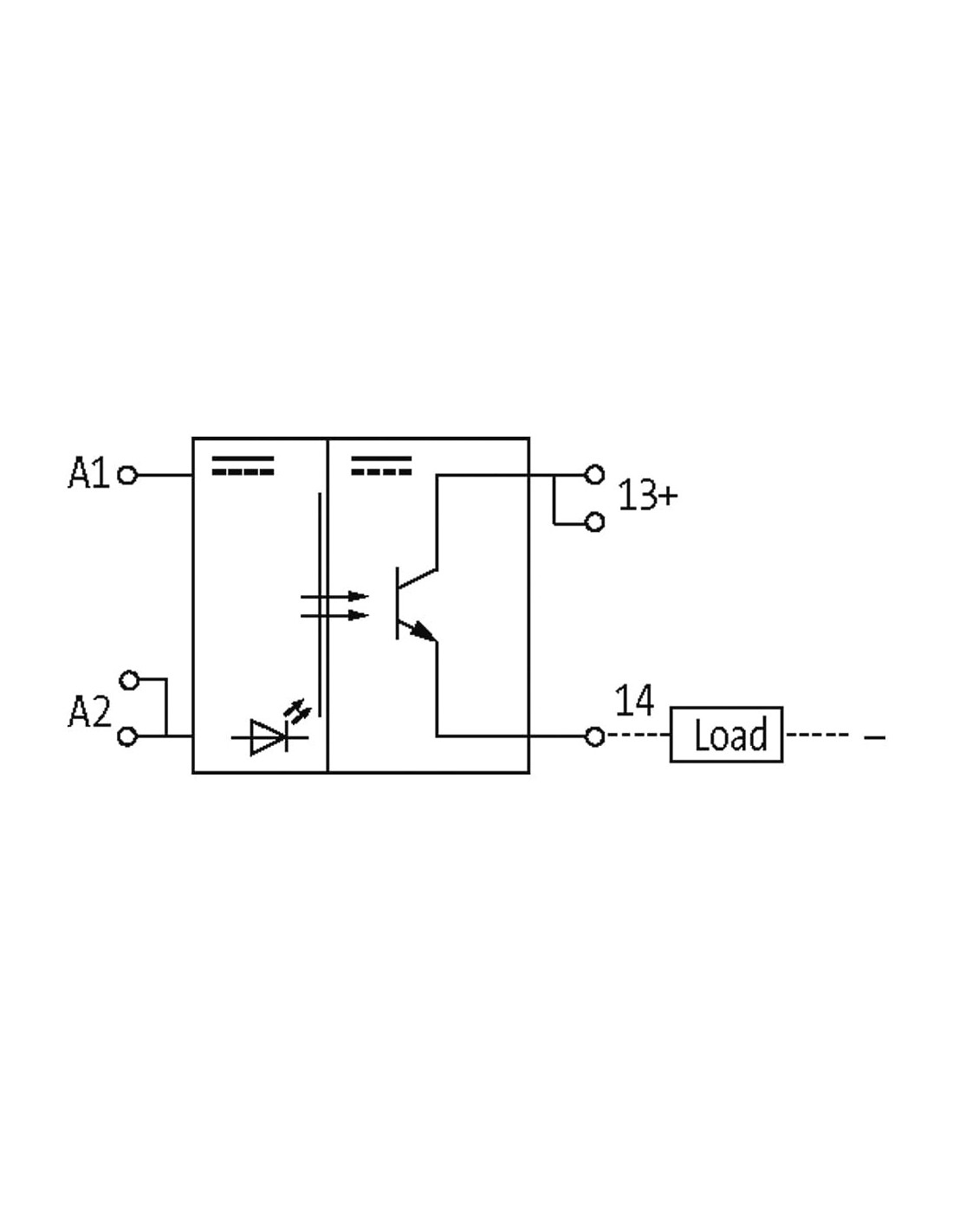

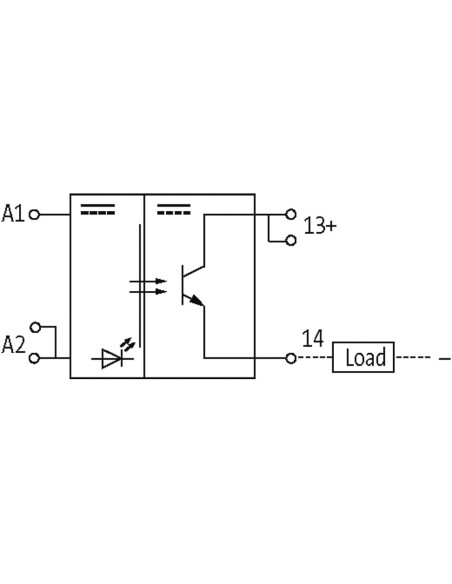

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 14 |
| PIN 2 | 13 |
| PIN 3 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
| PIN 3 | A 2 |

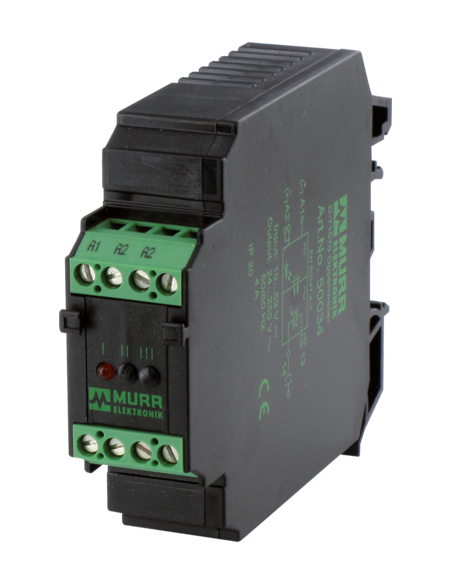

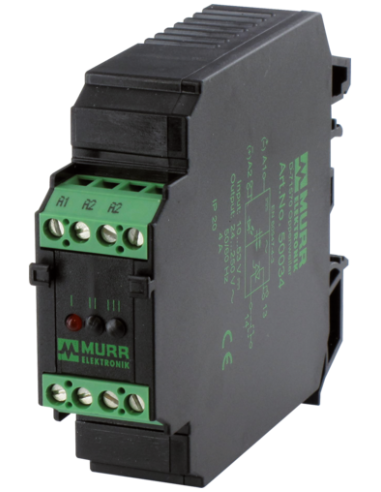

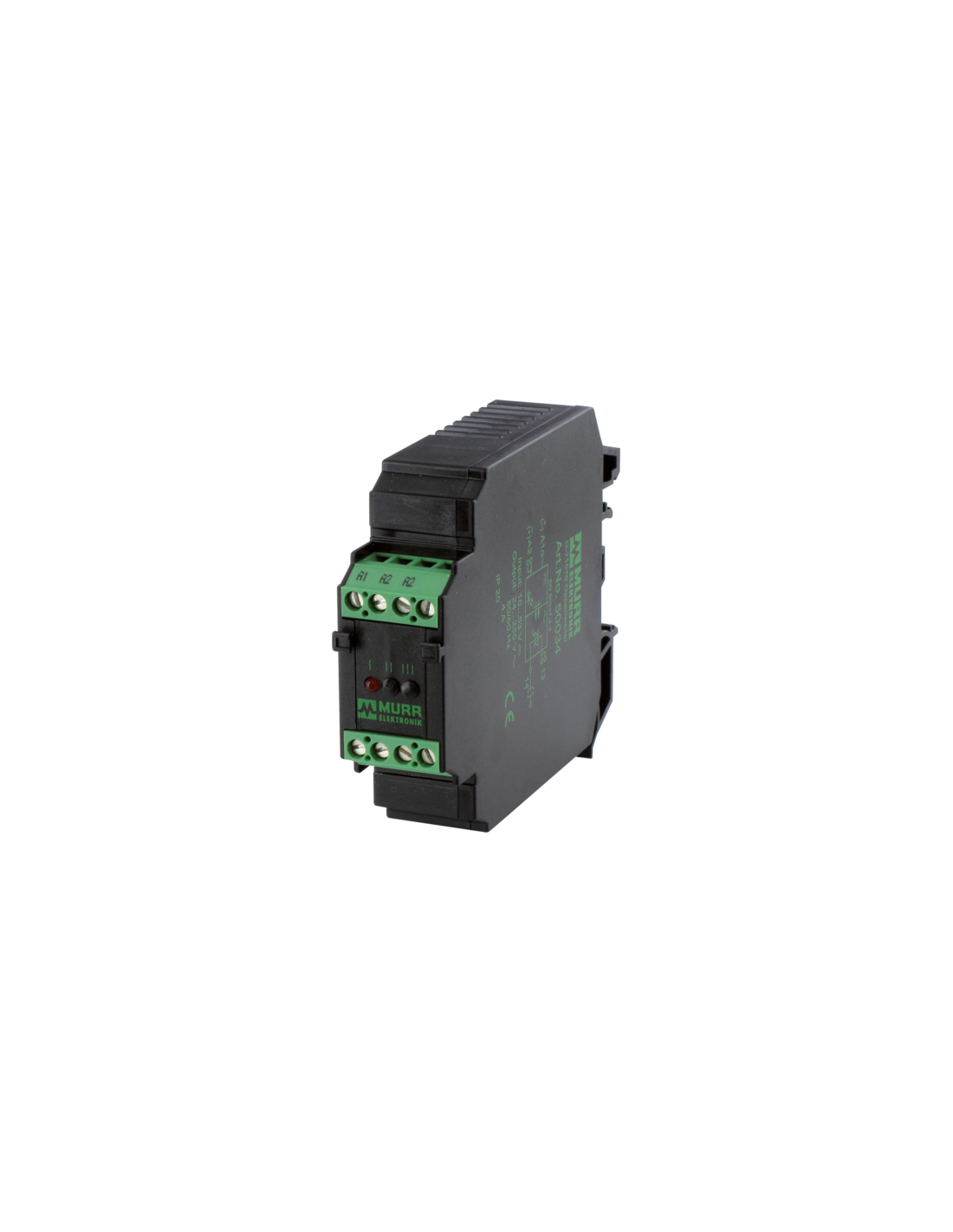

Optoizolator AMS 10-43/5 50044 – bezpieczne i niezawodne oddzielenie sygnałów
Optoizolator AMS 10-43/5 o kodzie produktu 50044 to solidne rozwiązanie przeznaczone do separacji galwanicznej sygnałów sterujących w systemach automatyki przemysłowej. Urządzenie gwarantuje wysoką niezawodność pracy nawet w trudnych warunkach przemysłowych oraz przy dużych obciążeniach, chroniąc wrażliwe układy sterujące i zapewniając bezpieczną eksploatację instalacji.
Budowa i zalety optoizolatora AMS 10-43/5

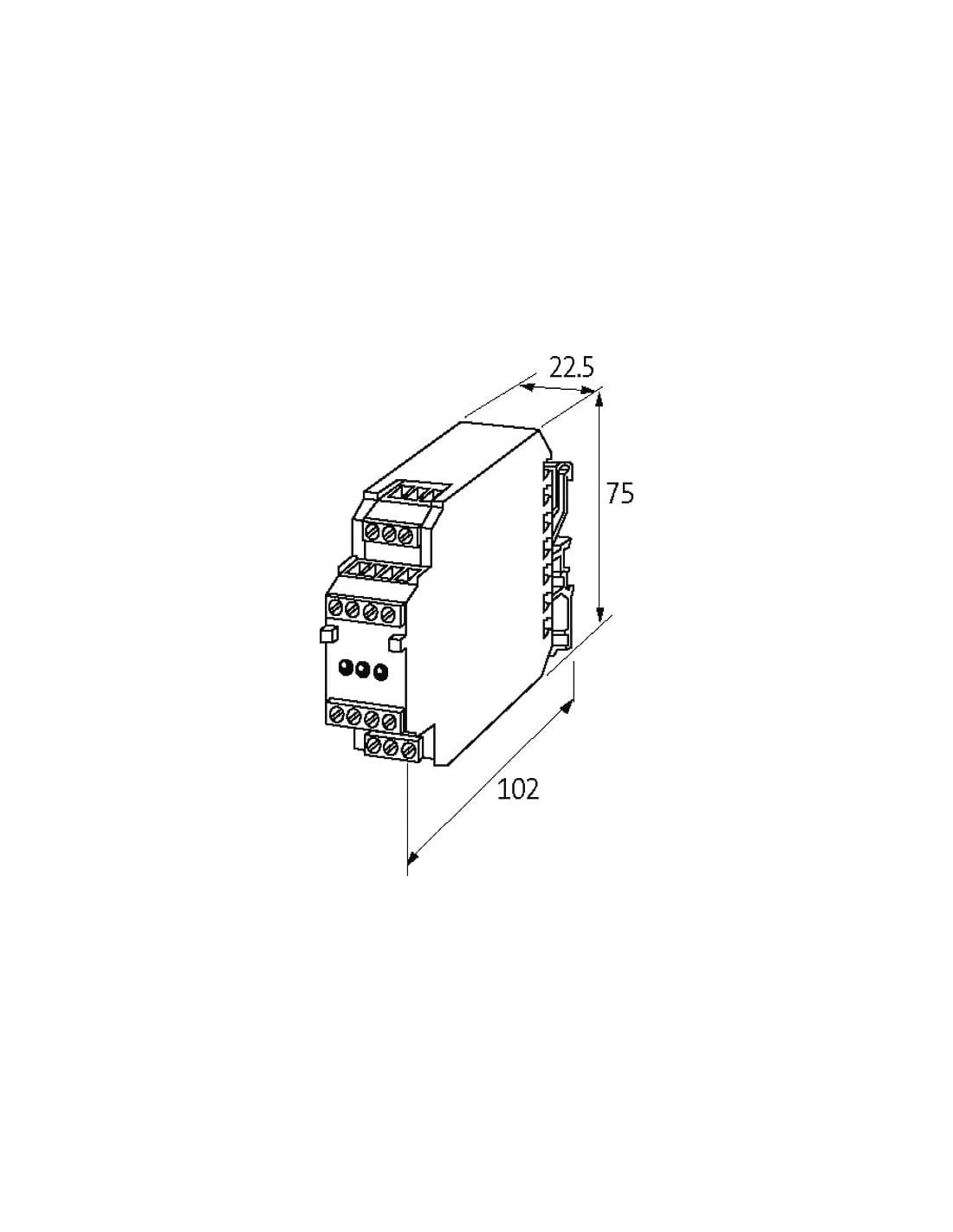

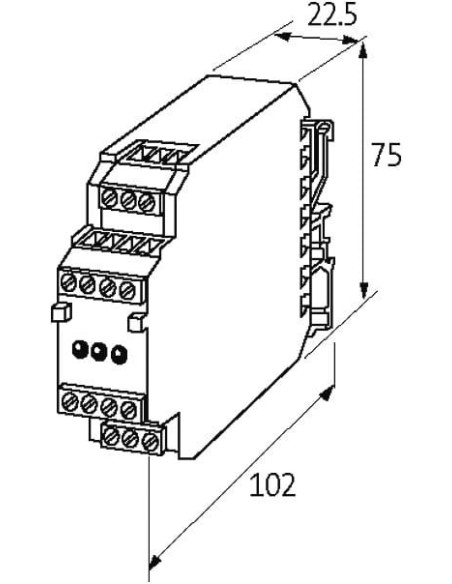

Kompaktowa konstrukcja oraz łatwość montażu na standardowej szynie DIN (TH35, G32 według normy EN 60715) sprawiają, że produkt idealnie sprawdza się w rozdzielniach i szafach sterowniczych. Obudowa o wymiarach 75 x 22,5 x 102 mm, wykonana z trudnopalnego tworzywa sztucznego, zapewnia wysoką odporność na działanie czynników zewnętrznych.
Do głównych zalet urządzenia należą:
- Separacja galwaniczna wejścia od wyjścia – zapewnia bezpieczeństwo i integralność sygnałów.
- Wysoka wydajność – prąd wyjściowy do 4 A przy napięciu do 53 V DC.
- Szybkie przełączanie – czas wyłączenia do 7 µs.
- Uniwersalność – zgodność z szerokim zakresem napięć wejściowych (10-53 V DC), umożliwiająca integrację z różnymi systemami automatyki.
- Wskaźnik LED – czerwony wskaźnik LED stanu, który ułatwia diagnostykę pracy urządzenia.
- Stopień ochrony IP20 oraz wysoka wytrzymałość elektryczna izolacji (3750 V).
Typowe zastosowania optoizolatora AMS 10-43/5
Optoizolator AMS 10-43/5 ma szerokie zastosowanie w systemach automatyki, sterowania i zabezpieczeń, gdzie wymagane jest skuteczne oddzielenie galwaniczne obwodów sterujących od wykonawczych. Produkt polecany jest m.in. do:
- Ochrony sterowników PLC oraz interfejsów komunikacyjnych przed zakłóceniami i przepięciami.
- Sterowania urządzeniami o wysokim prądzie, np. siłownikami, zaworami, silnikami czy lampami sygnalizacyjnymi.
- Bezpiecznego przesyłu sygnałów pomiędzy różnymi częściami instalacji przemysłowej.
- Izolacji sygnałów w aplikacjach wymagających niezawodności działania, np. w branży energetycznej, systemach HVAC czy automatyce budynkowej.
Bezpieczny montaż i wygodne przyłącza – łatwa integracja z instalacją
Zaciski śrubowe umożliwiają wygodne i trwałe podłączanie przewodów, a obudowa typu snap-in ułatwia szybki montaż i demontaż na szynie nośnej. Optymalny rozmiar i wytrzymałość sprawiają, że urządzenie doskonale nadaje się nawet do małych rozdzielnic.
Dlaczego warto wybrać optoizolator AMS 10-43/5?
Wybór optoizolatora AMS 10-43/5 oznacza inwestycję w bezpieczeństwo, trwałość i niezależność systemów automatyki. Liczne certyfikaty jakości i normatywna kompatybilność gwarantują pełne zaufanie do działania urządzenia w każdej aplikacji przemysłowej.
