Triac 2 A
24 V DC
ze zworką minusową
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 3 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 35 V |
| Prąd wejściowe | 6 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 10 ms |
| Opóźnienie włączania maks. | 10 ms |
| Prąd spoczynkowy OFF maks. | 2 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 5 Hz |
| Częstotliwość łączeniowa omowa maks. | 20 Hz |
| Napięcie łączeniowe AC min. | 24 V |
| Napięcie łączeniowe AC maks. | 280 V |
| Prąd łączeniowy min. | 50 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia AC maks. | 1 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

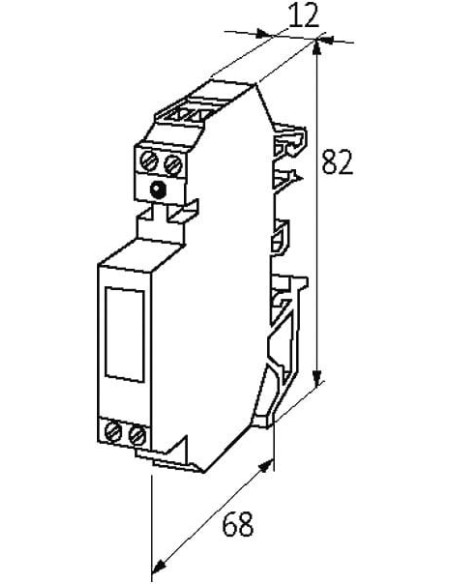

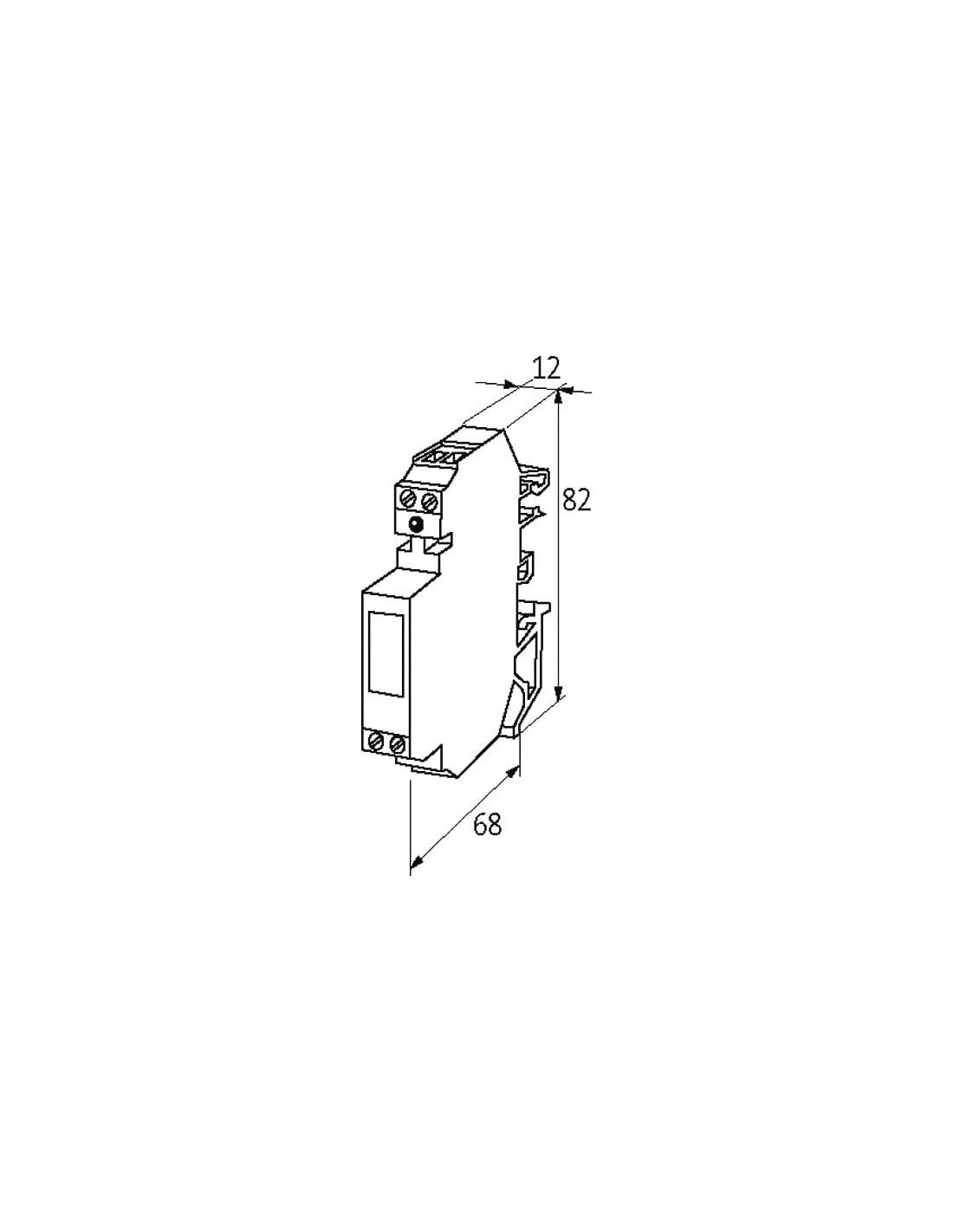

| Wysokość | 68 mm |
| Szerokość | 12 mm |
| Głębokość | 82 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Optoizolator AMMDS 20-47/2 – profesjonalna separacja sygnału w automatyce
Optoizolator AMMDS 20-47/2 (kod produktu: 50092) to niezawodny element automatyki, wykorzystywany do separacji galwanicznej pomiędzy obwodami sterowania DC a obwodami wykonawczymi AC. Wyposażony w złącza umożliwiające prosty montaż na popularnych szynach DIN (TH35, G32 wg EN 60715), gwarantuje bezpieczeństwo aparatury sterującej oraz chroni przed przepięciami i zakłóceniami.
Zastosowanie optoizolatora AMMDS 20-47/2 w instalacjach przemysłowych
Urządzenie przeznaczone jest do zastosowań w:
- systemach sterowania maszynami i urządzeniami przemysłowymi,
- układach automatyki budynkowej,
- szafach rozdzielczych i sterowniczych,
- panelach operatorskich i przekaźnikowych,
- systemach zdalnego sterowania i sygnalizacji.
Najważniejsze cechy optoizolatora AMMDS 20-47/2
- Wysoka wytrzymałość izolacji – skuteczna separacja galwaniczna
- Bezpieczne przełączanie obciążeń AC – sterowanie napięciem do 280 V przy prądzie do 2 A
- Szybka odpowiedź – niskie opóźnienie załączania i wyłączania (maks. 10 ms)
- Sygnalizacja LED – czytelny wskaźnik stanu pracy (kolor czerwony)
- Trudnopalna obudowa z wytrzymałego tworzywa, zapewniająca trwałość i bezpieczeństwo eksploatacji
- Kompaktowe wymiary – tylko 12 mm szerokości, co pozwala na montaż w ciasnych rozdzielniach
- Łatwy montaż na szynie DIN – szybkie wdrożenie w istniejących instalacjach
Zalety zastosowania optoizolatorów w automatyce
Optoizolatory takie jak AMMDS 20-47/2 skutecznie chronią przed zakłóceniami elektrycznymi i skokami napięcia, które mogą uszkodzić czułe układy elektroniczne sterowania. Umożliwiają one bezpieczne sterowanie obciążeniami z różnych źródeł zasilania, eliminując ryzyko zwarć oraz przenikania zakłóceń między obwodami.
Typowe zastosowania optoizolatora – przykład użycia
Urządzenie znajduje szerokie zastosowanie w automatyce przemysłowej, gdzie wymagana jest galwaniczna separacja sterowań i obciążeń. Sprawdza się w przypadku sterowania silnikami, zaworami, grzałkami, sygnalizacją świetlną, lampami, a także w układach bezpieczeństwa, gdzie istotne jest odseparowanie sygnału sterującego od zasilania wykonawczego.

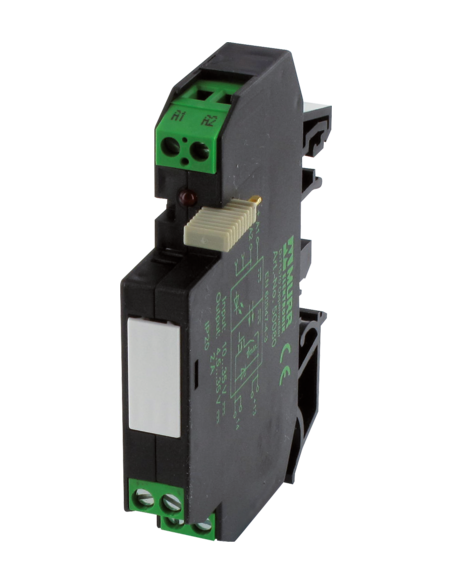

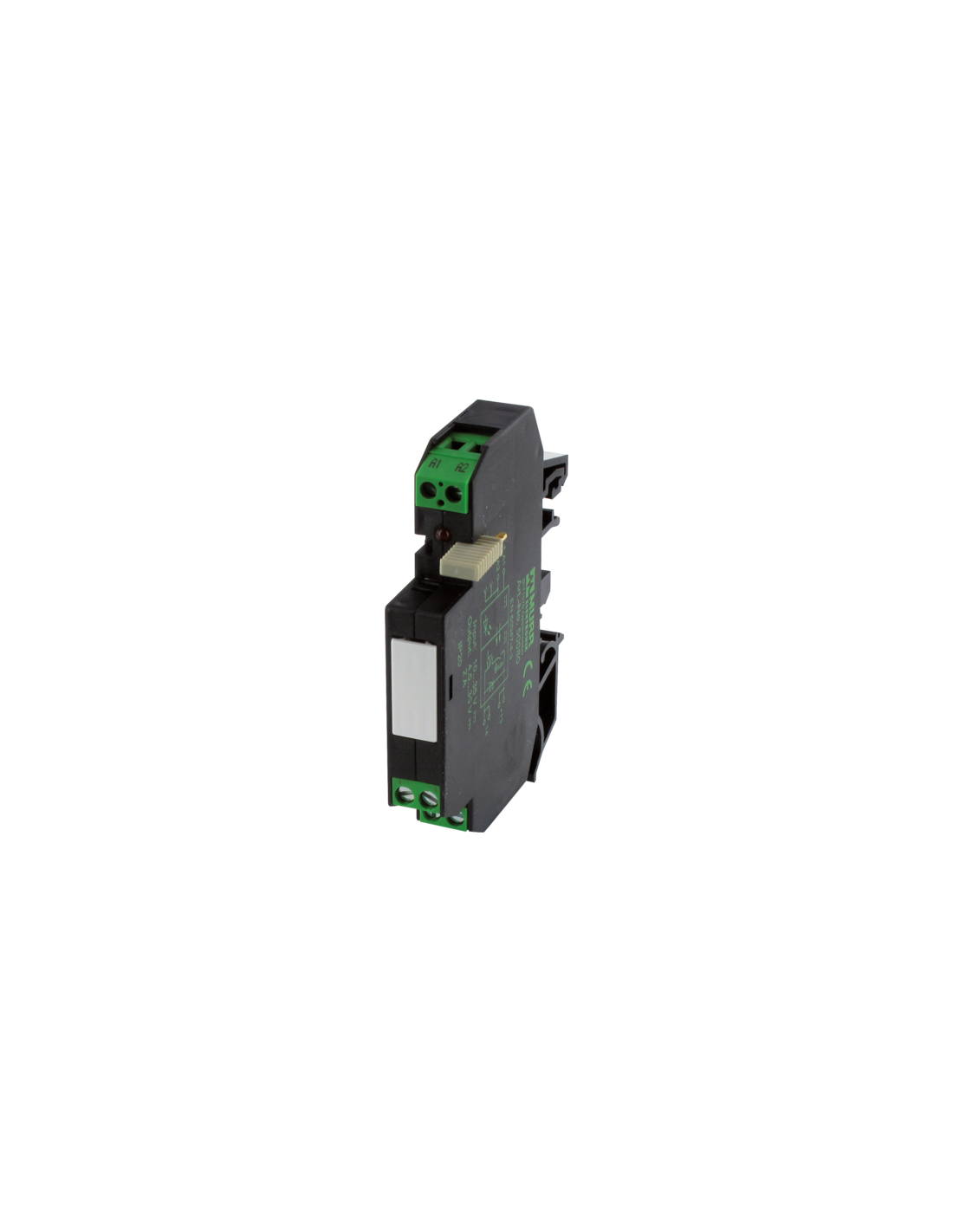

Konstrukcja optoizolatora AMMDS 20-47/2

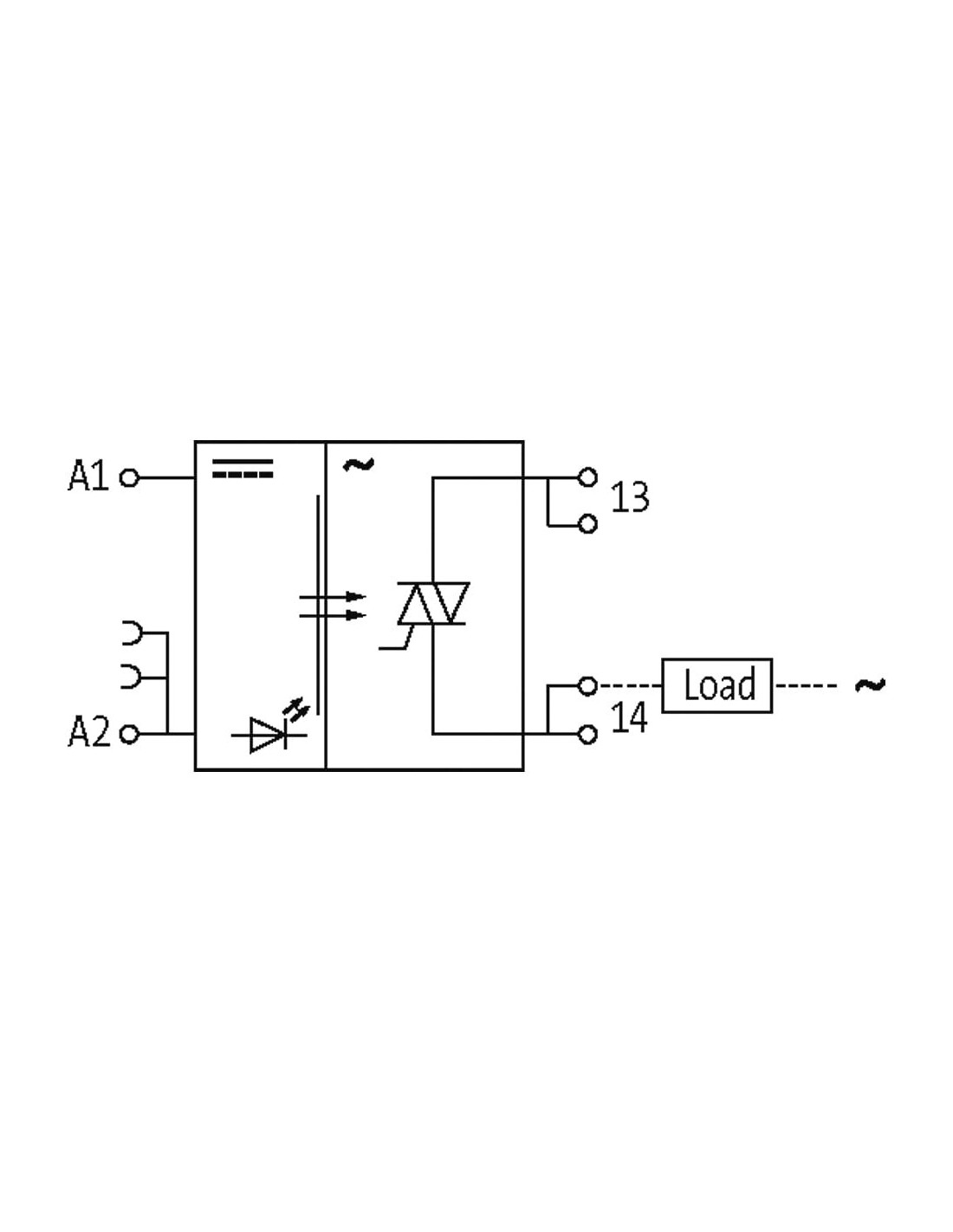

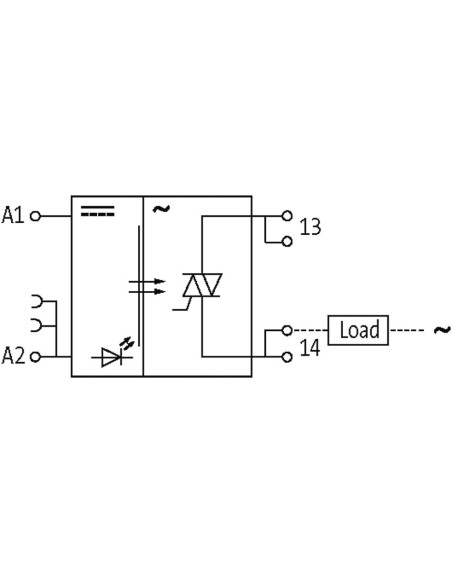

Kompaktowa, wytrzymała czarna obudowa została wykonana z odpornego i trudnopalnego tworzywa sztucznego, co zapewnia odporność na warunki przemysłowe. Konstrukcja przystosowana jest do montażu na szynie DIN, a czytelny schemat oraz opisy na obudowie ułatwiają podłączenie.
Podsumowanie – uniwersalne i bezpieczne rozwiązanie do separacji sygnału
Optoizolator AMMDS 20-47/2 to niezawodny wybór dla specjalistów w dziedzinie automatyki przemysłowej oraz instalatorów, poszukujących skutecznej separacji sterowań i obciążeń. Wysoka trwałość, szeroki zakres parametrów pracy oraz prosty montaż sprawiają, że znajduje zastosowanie w nowoczesnych systemach sterowania i rozdziału energii elektrycznej.
