Tranzystor 2 A
5 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 2 V |
| Napięcie wejściowe DC min. | 4 V |
| Napięcie wejściowe DC maks. | 5,5 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 5 ms |
| Opóźnienie włączania maks. | 1 ms |
| Prąd spoczynkowy OFF maks. | 0,01 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 1 Hz |
| Częstotliwość łączeniowa omowa maks. | 10 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia DC maks. | 0,3 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

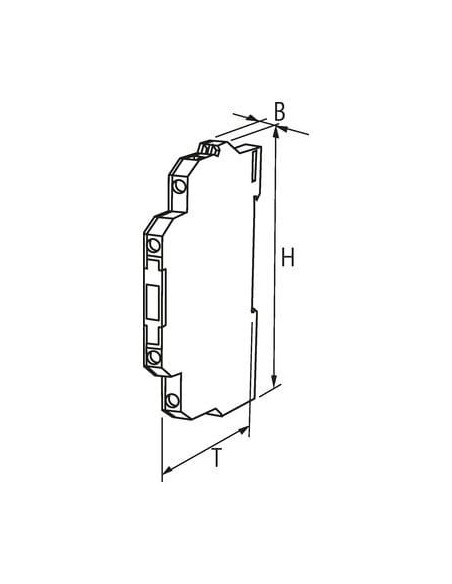

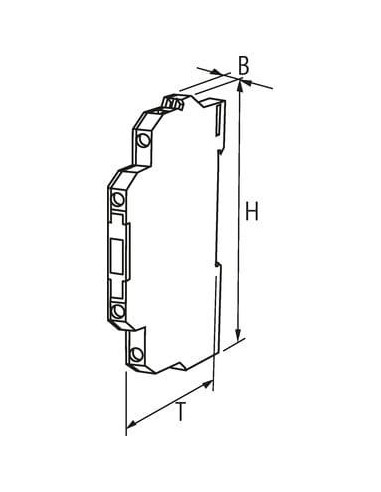

| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 + |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 - |

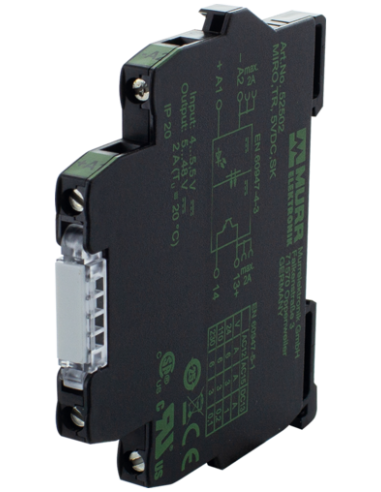

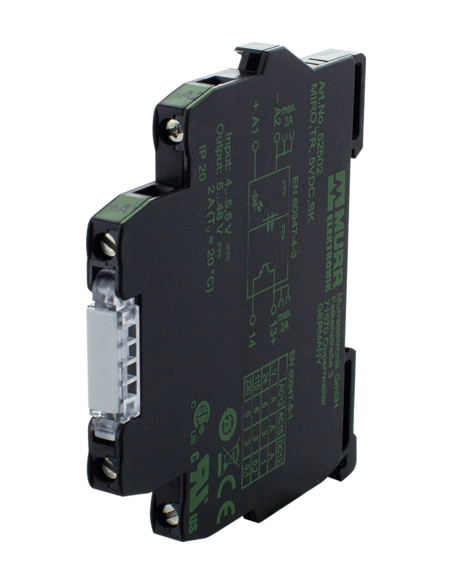

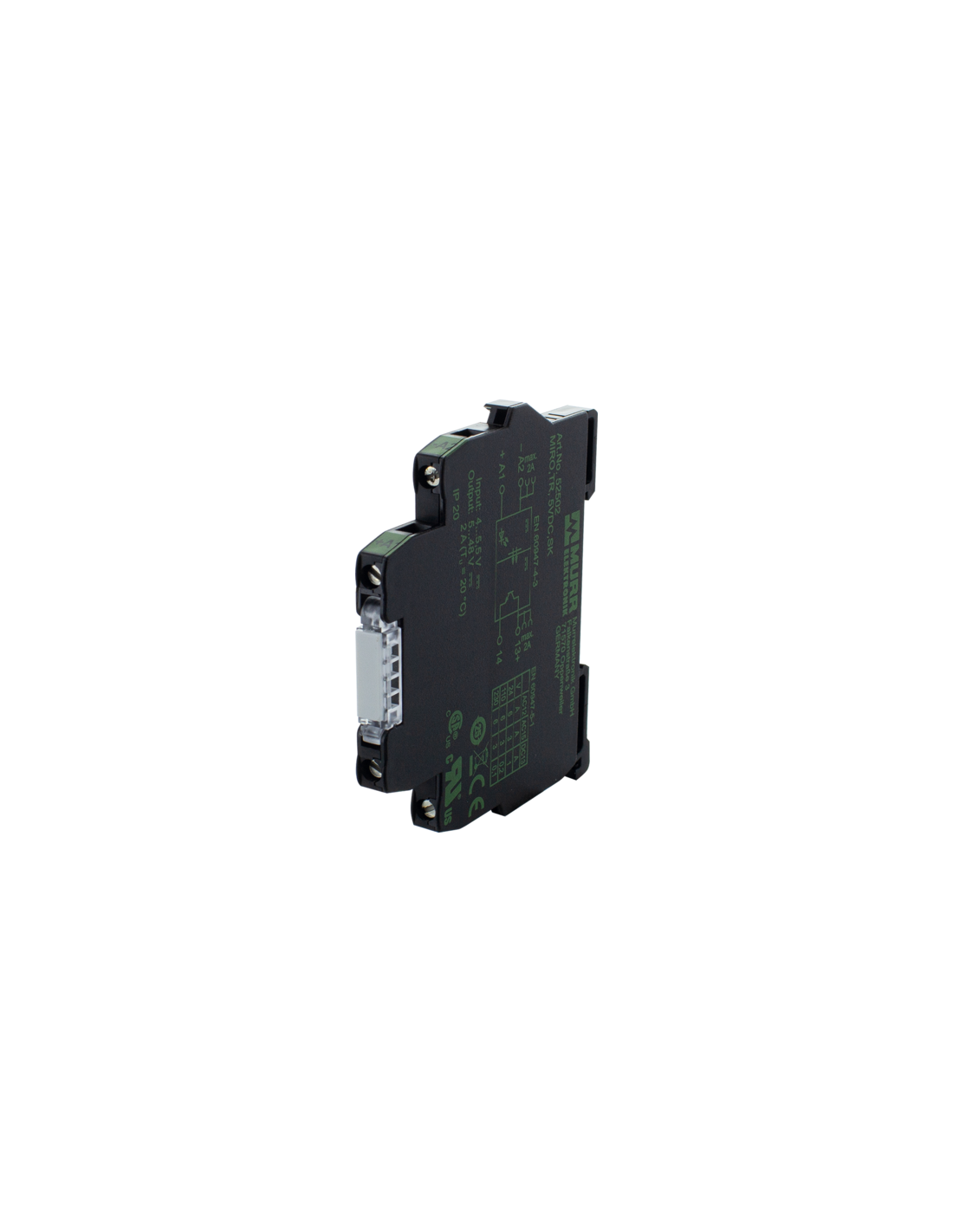

Optoizolator MIRO 5,5VDC/48VDC 2A Murrelektronik – Bezpieczna separacja sygnałów
Optoizolator MIRO (kod: 52502) to zaawansowany element automatyki przemysłowej marki Murrelektronik, służący do skutecznej separacji galwanicznej sygnałów sterujących. Umożliwia bezpieczne przełączanie obwodów przy różnicy potencjałów oraz zróżnicowanych napięciach systemowych, chroniąc wrażliwe układy elektroniczne przed przepięciami i zakłóceniami elektromagnetycznymi.
Zastosowanie optoizolatora w przemysłowych systemach automatyki
Optoizolator MIRO WE: 5,5VDC – WY: 48VDC/2A znajduje zastosowanie w różnych dziedzinach automatyki, w tym w sterowaniu procesami przemysłowymi, maszynami, liniach produkcyjnych, rozwiązaniach HVAC oraz systemach bezpieczeństwa. Idealny do:
- Separacji galwanicznej pomiędzy sterownikiem PLC a urządzeniami wykonawczymi, eliminując ryzyko uszkodzenia sterownika przez przepięcia.
- Przełączania sygnałów w aplikacjach wymagających niezawodności przy napięciach do 48 V DC oraz prądzie do 2 A.
- Ochrony sygnałów wejściowych i wyjściowych w automatyce przemysłowej, szczególnie w środowiskach narażonych na zakłócenia elektryczne lub przepięcia.
Najważniejsze zalety optoizolatora MIRO 52502
- Wysoki poziom izolacji galwanicznej: zabezpieczenie obwodów sterujących przed przepięciami do 2,5 kV.
- Niskie zużycie prądu wejściowego – zaledwie 7 mA, co pozwala na współpracę z szeroką gamą sterowników.
- Kompaktowa obudowa o szerokości 6,2 mm, idealna do rozdzielnic i wąskich szaf sterowniczych.
- Łatwy montaż na szynie DIN (zgodność z EN 60715).
- Zaciski śrubowe umożliwiające szybkie i pewne podłączenie przewodów.
- Wysoka częstotliwość przełączeń – do 10 Hz dla obciążeń rezystancyjnych.
- Odporność na trudne warunki pracy – zakres temperatur roboczych od -20°C do 60°C oraz trudnopalna obudowa z tworzywa sztucznego.
- Wizualna sygnalizacja stanu za pomocą żółtej diody LED.

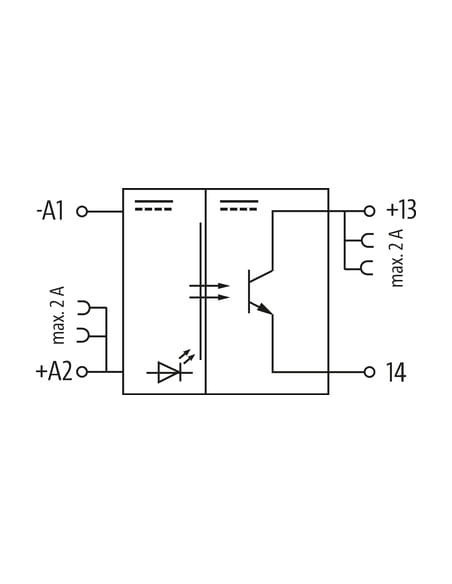

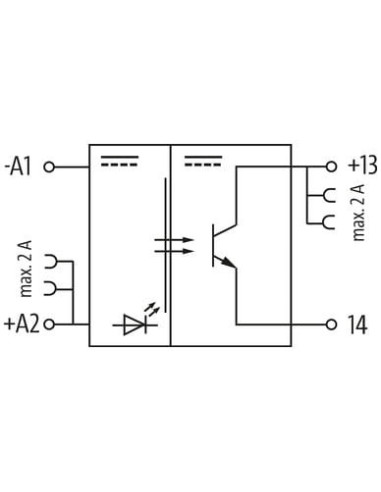

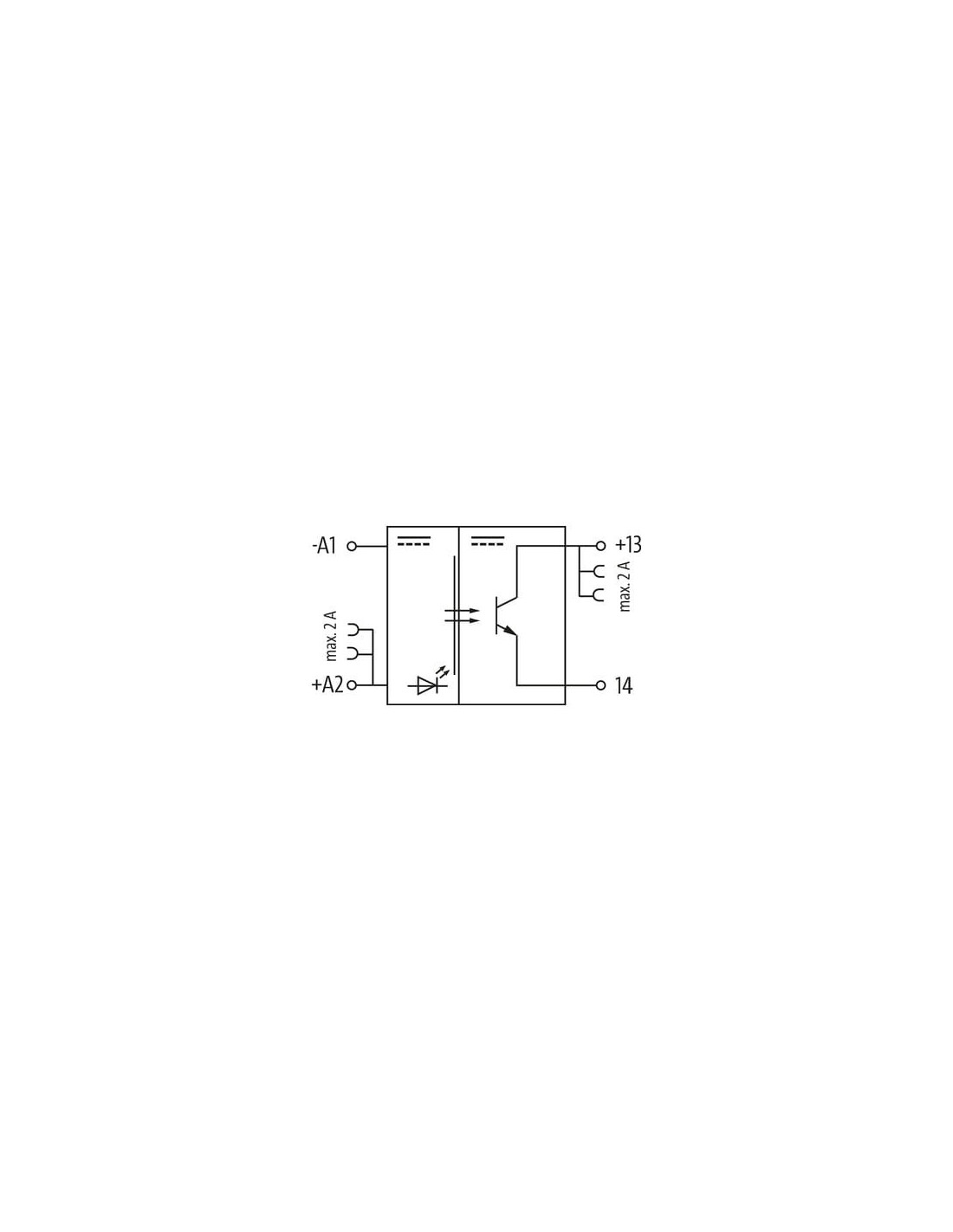

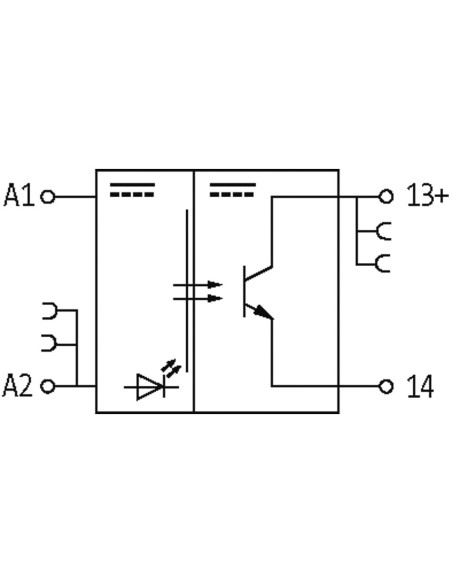

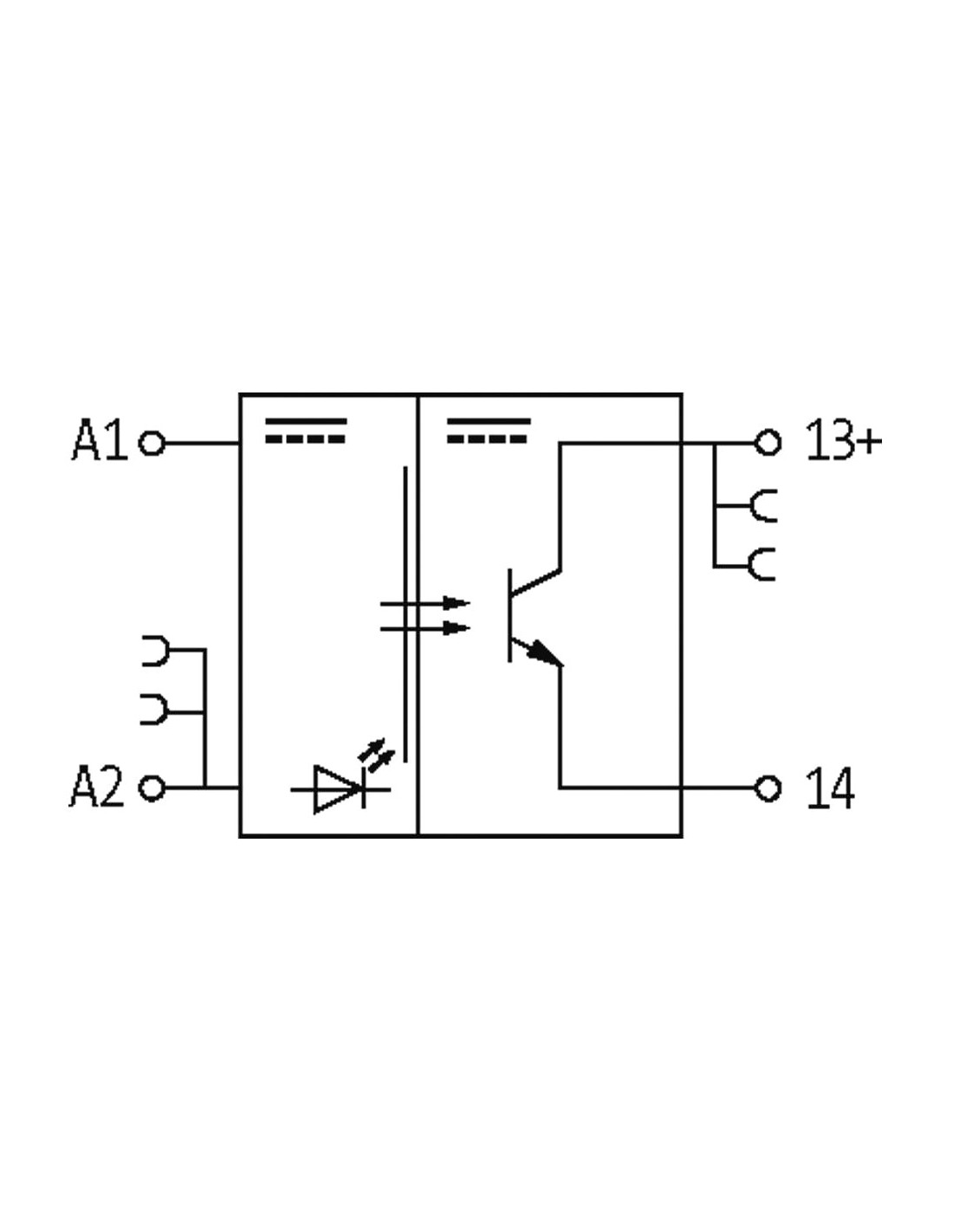

Budowa i schemat podłączenia optoizolatora MIRO
Urządzenie zostało wyposażone w cztery zaciski śrubowe: dwa do podłączenia wejścia sterującego (A1, A2) oraz dwa do wyjścia (13+, 14), co ułatwia montaż i serwisowanie. Poprawna polaryzacja wejścia i wyjścia pozwala na stabilną pracę urządzenia w systemach jednokierunkowych i dwukierunkowych.
Typowe zastosowania optoizolatorów Murrelektronik
- Sterowanie siłownikami i przekaźnikami w zautomatyzowanych liniach produkcyjnych.
- Separacja sygnałów sterujących w systemach rozproszonych.
- Izolacja sygnałów analogowych i cyfrowych w szafach sterowniczych maszyn.
- Bezpieczne podłączanie urządzeń końcowych do rozdzielnic elektrycznych.
Optoizolator MIRO 5,5VDC-48VDC/2A to sprawdzony wybór dla zakładów przemysłowych, w których kluczowa jest niezawodność, bezpieczeństwo i ochrona układów sterujących przed skutkami zakłóceń w sieci zasilającej.
