Tranzystor 0.2 A
24 V DC
Prąd sterowniczy 0.1 mA (5 V DC)
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 1,5 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 1,9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy DC maks. | 16 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 20 µs |
| Prąd spoczynkowy OFF maks. | 0,1 mA |
| Częstotliwość łączeniowa maks. | 20000 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,2 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

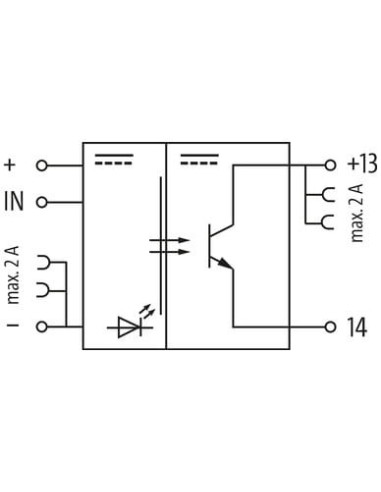

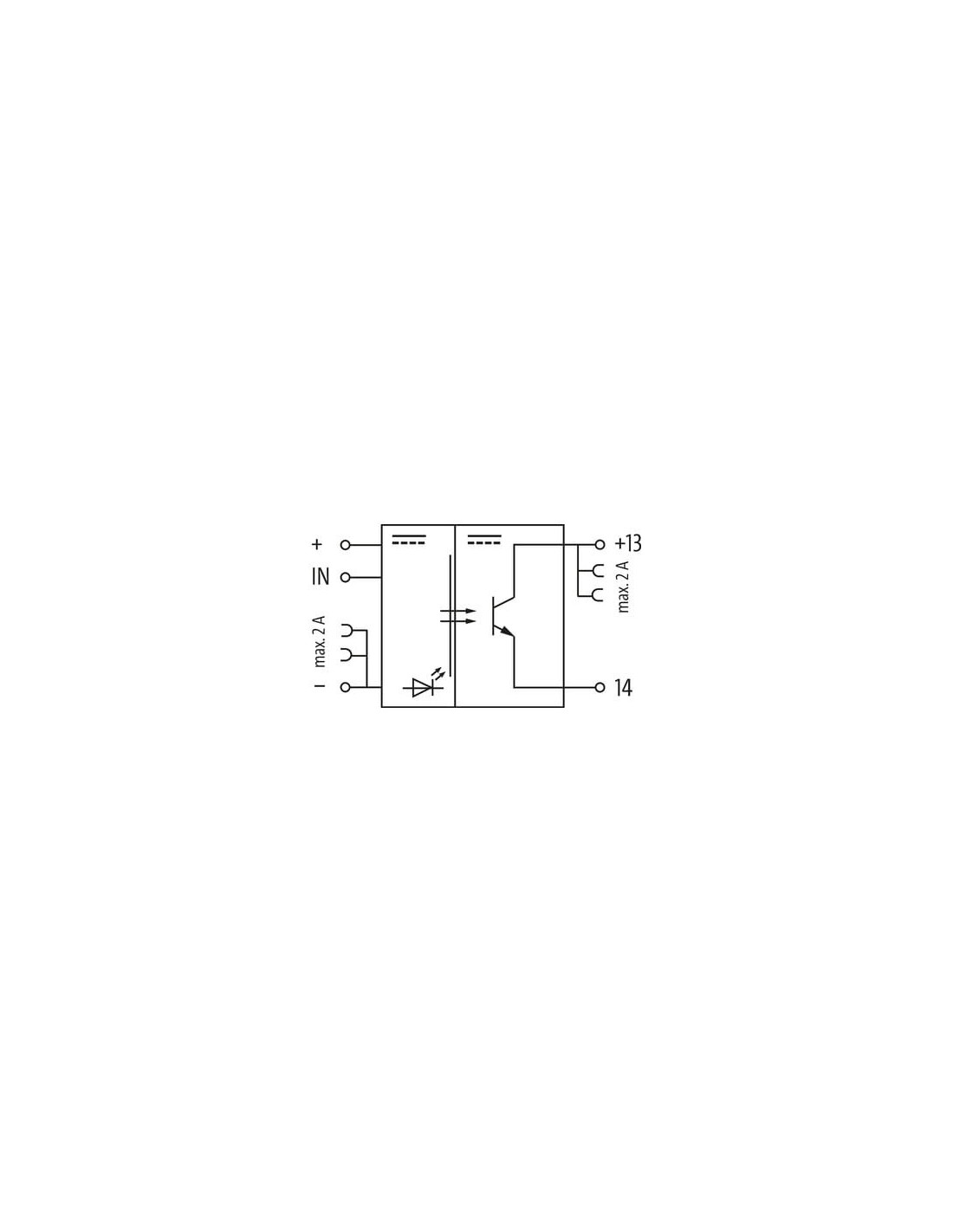

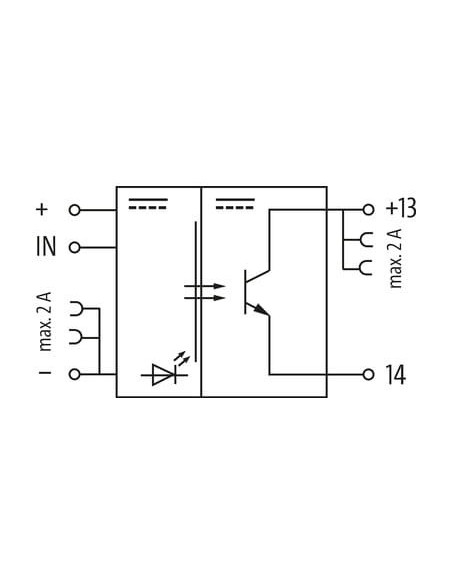

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | In |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |

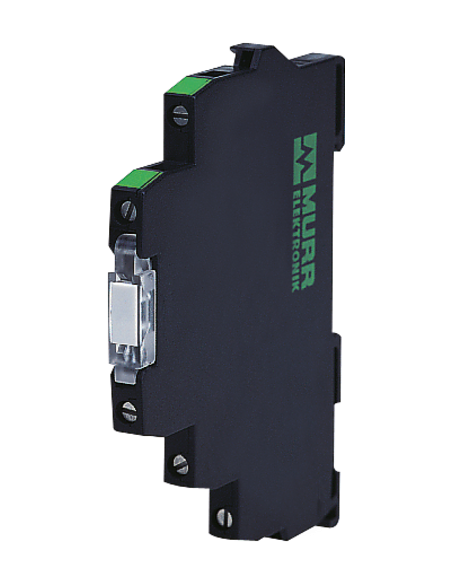

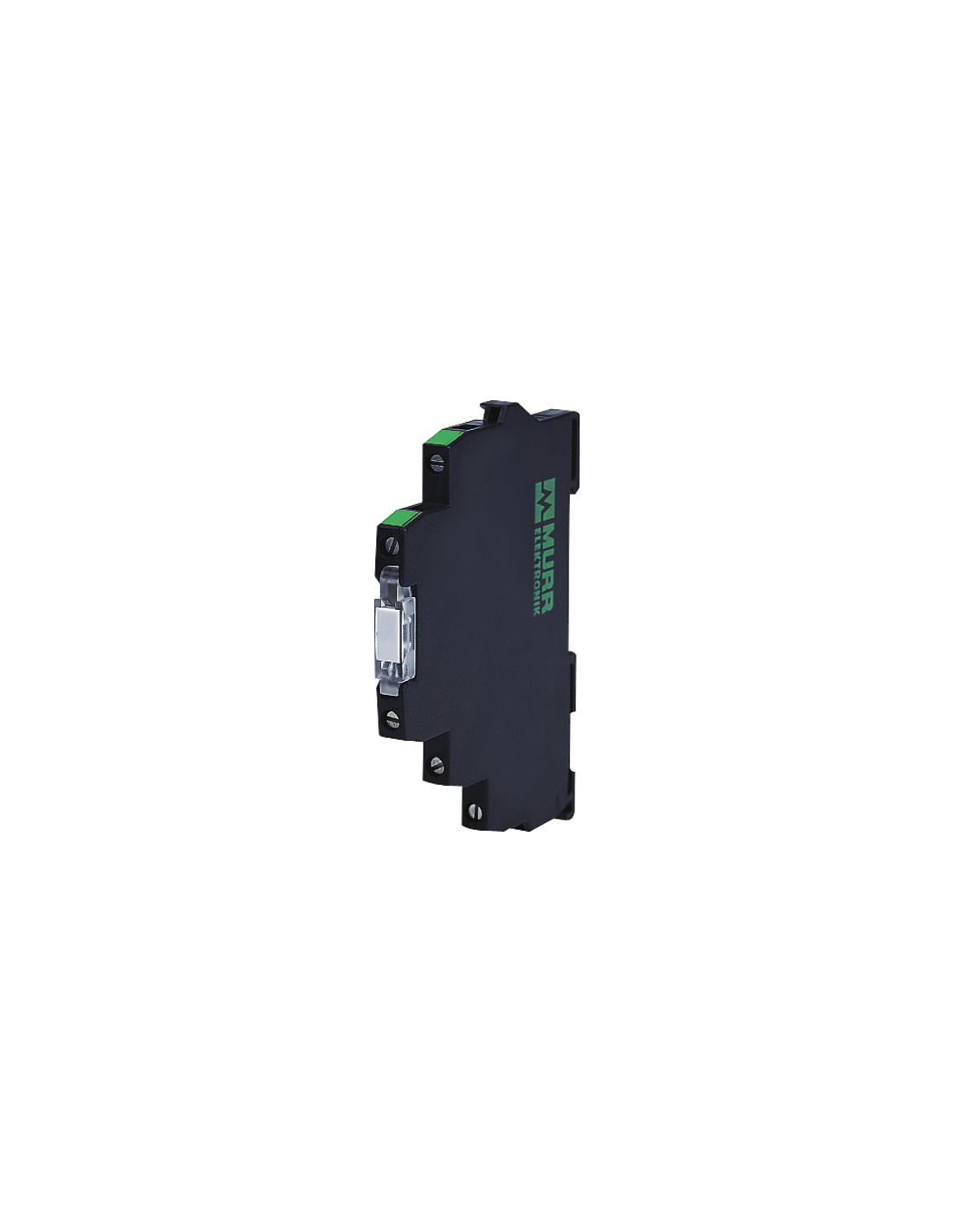

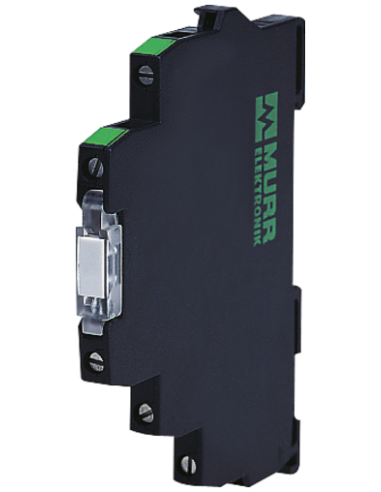

Optoizolator MIRO 6.2 526075 – Izolacja galwaniczna, bezpieczeństwo oraz niezawodność dla automatyki
Optoizolator MIRO 6.2 526075 to zaawansowany moduł separacji sygnałów, zaprojektowany z myślą o zastosowaniach w systemach automatyki przemysłowej oraz instalacjach sterowania. Umożliwia skuteczną izolację galwaniczną sygnałów sterujących o napięciu do 24 V DC, co zwiększa bezpieczeństwo i chroni urządzenia przed zakłóceniami oraz przepięciami.
Funkcjonalność optoizolatora MIRO 6.2 – Zastosowanie w sterowaniu i automatyce
Moduł MIRO 6.2 znajduje szerokie zastosowanie w systemach, gdzie wymagana jest niezawodna separacja obwodów, między innymi w przemyśle, systemach BMS, maszynach produkcyjnych oraz liniach technologicznych. Dzięki niskiej wartości prądu sterowniczego (już od 0,1 mA przy 5 V DC) idealnie sprawdza się w aplikacjach, gdzie istotna jest energooszczędność i szybka reakcja.
- Bezpieczna separacja galwaniczna – zapobiega przenoszeniu zakłóceń i uszkodzeń pomiędzy obwodami
- Wysoka częstotliwość łączenia do 20 kHz – umożliwia szybkie przełączanie sygnałów
- Transmisja sygnału przez tranzystor – maksymalny prąd łączeniowy 0,2 A, napięcie do 48 V DC
- Wskaźnik LED – żółta dioda sygnalizująca stan pracy modułu
- Montaż na szynie DIN (EN 60715) – szybka i wygodna instalacja w szafach sterowniczych
- Kompaktowe wymiary – szerokość zaledwie 6,2 mm, co pozwala zaoszczędzić miejsce
Budowa i montaż – Optoizolator 24 V DC do szafy sterowniczej
Obudowa wykonana jest z trudnopalnego tworzywa sztucznego w kolorze czarnym, co zapewnia trwałość oraz odporność na warunki środowiskowe. Podłączenie odbywa się poprzez wygodne zaciski śrubowe SK, które umożliwiają szybkie i pewne połączenie przewodów sygnałowych.
- Szczelna i kompaktowa obudowa – ułatwia montaż nawet w ograniczonych przestrzeniach
- Szeroki zakres temperatur pracy: od -20 °C do +60 °C
- Wysoka odporność izolacji – znamionowe napięcie izolacji 3750 V
Typowe zastosowanie optoizolatora MIRO 6.2 526075
Optoizolator MIRO 6.2 jest powszechnie wykorzystywany do separacji wejść i wyjść sterowników PLC, ochrony układów pomiarowych, a także w systemach zasilania i kontroli procesów przemysłowych. Doskonale sprawdza się tam, gdzie wymagane jest oddzielenie galwaniczne sygnałów wrażliwych obwodów wejściowych od wyjściowych, zwiększając żywotność i niezawodność całego układu.
- Sterowanie maszynami i liniami produkcyjnymi
- Bezpieczna separacja sygnałów PLC, SCADA
- Ochrona urządzeń elektronicznych przed przepięciami
- Zastosowanie w rozdzielnicach i szafach sterowniczych
Wybór MIRO 6.2 526075 pozwala na podniesienie bezpieczeństwa i jakości pracy systemów automatyki, oferując niezawodność oraz odporność na zakłócenia elektryczne w różnorodnych aplikacjach przemysłowych.
