4-portowy, 3-piny
15.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 334 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 78,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact8 4xM8 3-polowy – rozdzielacz sygnałów do automatyki przemysłowej
Moduł pasywny Exact8, 4xM8, 3-polowy (kod produktu: 8000-84010-3341500) to wysokiej jakości rozdzielacz sygnałów, przeznaczony do zastosowań przemysłowych, automatyki oraz budowy maszyn. Umożliwia jednoczesne podłączenie aż czterech urządzeń poprzez kompaktowe gniazda M8, zapewniając stabilność połączeń oraz dużą odporność mechaniczną i chemiczną.
Możliwości zastosowania modułu rozdzielającego Exact8
Typowe zastosowania modułu obejmują:
- Automatyka przemysłowa – integracja czujników i elementów wykonawczych w liniach produkcyjnych
- Robotyka – szybkie łączenie sygnałów czujników i siłowników
- Transport i logistyka – monitoring pozycji na transporterach i zautomatyzowanych liniach magazynowych
- Budowa maszyn – rozdzielanie i łączenie sygnałów z różnych punktów instalacji
Najważniejsze zalety modułu Exact8 4xM8 3-polowego
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z trwałego tworzywa sztucznego, odpornego na działanie agresywnych mediów przemysłowych
- Stopień ochrony IP65/IP67 – niezawodna praca w trudnych warunkach przemysłowych
- Uniwersalność montażu – montaż na śrubę (gwint M8 x 1) umożliwiający szybkie i solidne zamocowanie w różnych aplikacjach
- Szeroki zakres temperatur pracy – funkcjonowanie w zakresie od -20°C do +80°C, a kabel dedykowany nawet od -40°C do +90°C
- Doskonała widoczność sygnałów – wyposażenie w diody sygnalizacyjne LED przy każdym gnieździe umożliwia szybką i łatwą diagnostykę
- Bezpieczeństwo stosowania – spełnienie rygorystycznych norm bezpieczeństwa oraz odporności ogniowej (trudnopalny kabel, zgodność z IEC 60332-2-2, UL 1581)
Budowa i sposób działania modułu pasywnego Exact8

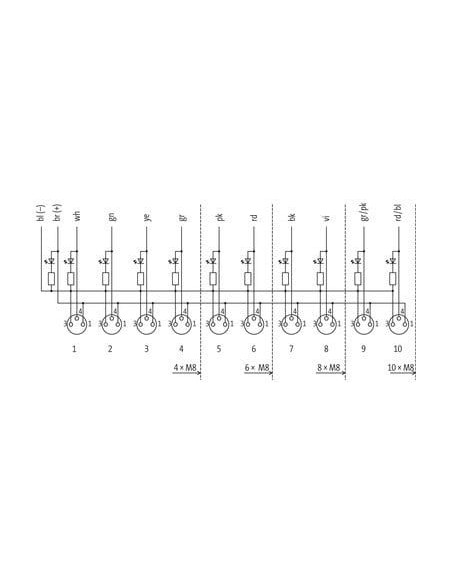

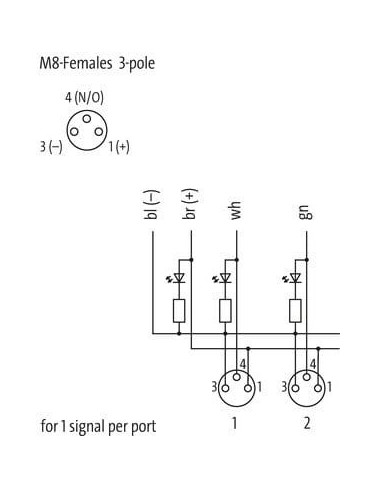

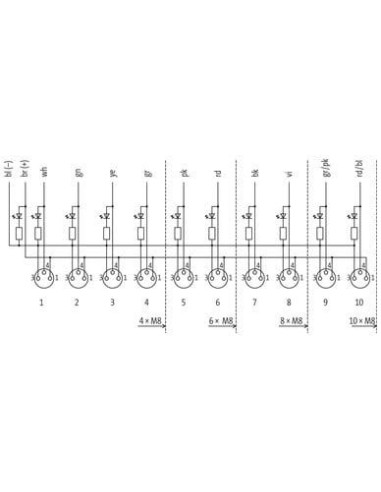

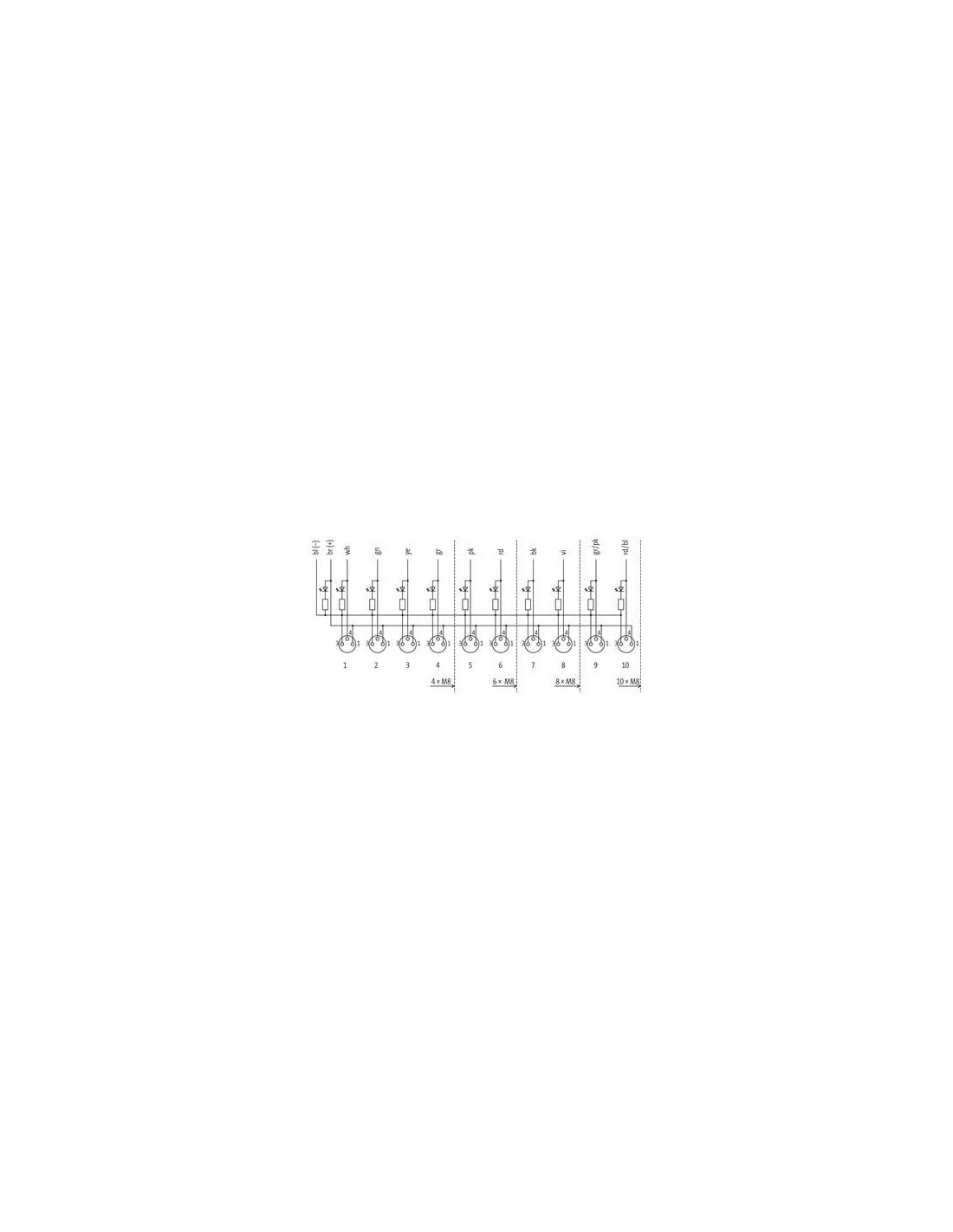

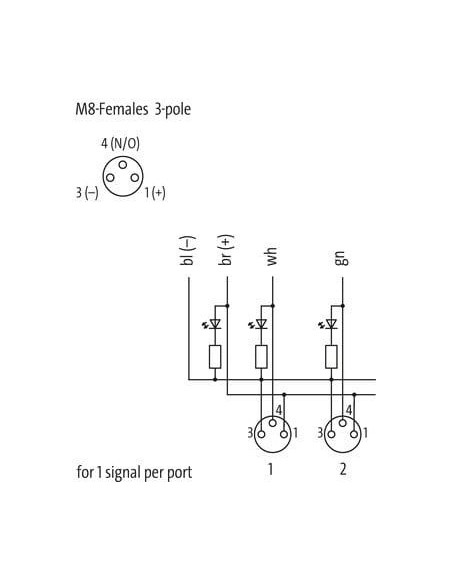

Moduł Exact8 pozwala na połączenie czterech 3-pinowych wtyków M8 typu żeńskiego. Każdy sygnał podawany jest osobno, dzięki czemu unika się błędów połączeniowych. Przewód wyjściowy o długości 15 m (inne długości dostępne na zamówienie) umożliwia elastyczną instalację nawet w dużych maszynach i rozproszonych układach.
Izolacja przewodów wykonana jest z odpornego na ścieranie i agresywne czynniki PUR, co zapewnia wytrzymałość na gięcia oraz codzienną eksploatację w ruchomych częściach maszyn.
Dlaczego warto wybrać złącze rozdzielające M8 Exact8?
- Uproszczenie okablowania – wyeliminowanie potrzeby prowadzenia osobnych przewodów dla każdego czujnika
- Zwiększona niezawodność systemu – mniejsza liczba błędów montażowych i większa przejrzystość instalacji
- Kompatybilność z automatyką przemysłową – standardowy rozstaw i kodowanie A pozwala na integrację z popularnymi czujnikami oraz urządzeniami z interfejsem M8
- Trwałość i bezawaryjność – wysokiej jakości materiały i wykonanie zapewniają wieloletnią eksploatację bez utraty parametrów
Wybierając moduł pasywny Exact8, 4xM8, 3-polowy, zyskuje się niezawodne rozwiązanie do rozdzielania sygnałów w aplikacjach przemysłowych, gwarantujące prosty montaż, bezpieczeństwo i długą żywotność, nawet w wymagających warunkach pracy.
