8-portowy, 3-piny
dla sygnałów NPN 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 359 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, fioletowy, czarny, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 110 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

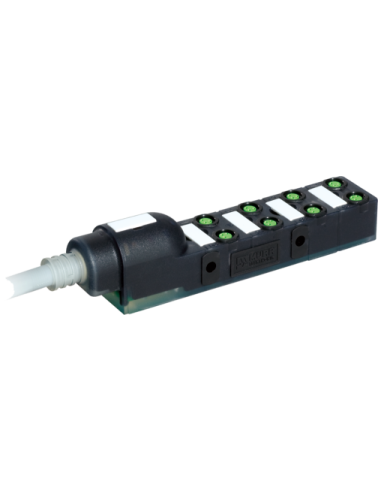

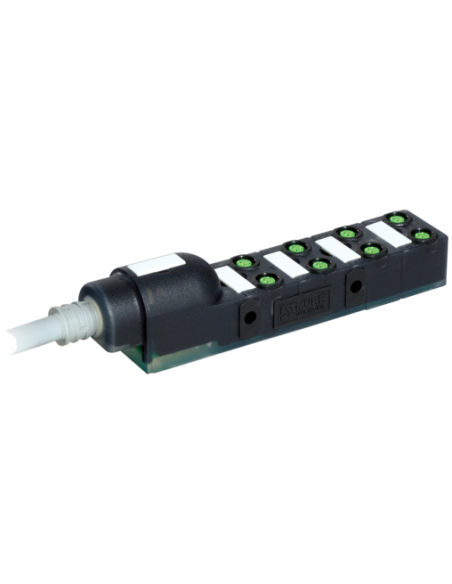

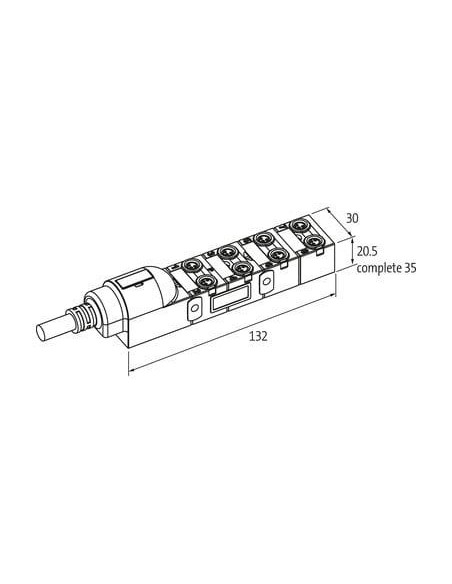

Moduł pasywny Exact8 8xM8 3-polowy – rozdzielacz sygnałów do automatyki przemysłowej
Moduł pasywny Exact8, 8xM8, 3-polowy (kod produktu: 8000-88011-3591000) to wysokiej jakości rozdzielacz sygnałów, który znajduje zastosowanie w różnorodnych systemach automatyki przemysłowej. Służy do wygodnego podłączania i organizowania sygnałów z czujników oraz elementów wykonawczych w instalacjach maszyn i linii produkcyjnych.
Zastosowanie modułu pasywnego Exact8 – najważniejsze zalety
Moduł Exact8 umożliwia szybkie i niezawodne podłączenie do ośmiu urządzeń wyposażonych w standardowe złącza M8 3-polowe. Sprawdza się w aplikacjach, w których kluczowe są: niezawodność transmisji sygnałów, minimalizacja ilości okablowania oraz przejrzystość instalacji.
- Łatwość montażu – wytrzymała obudowa z gwintem M8 ułatwia szybką instalację nawet w ograniczonych przestrzeniach.
- Wysoka odporność środowiskowa – szczelność na poziomie IP65 / IP67 oraz odporność na substancje chemiczne i oleje zapewniają długotrwałą pracę w trudnych warunkach przemysłowych.
- Bezpieczeństwo i niezawodność – odporność na płomienie oraz szeroki zakres temperatur roboczych od -20°C do +80°C gwarantują stabilność działania.
- Wygodne zarządzanie sygnałami – każda z ośmiu linii sygnałowych obsługuje jedno wejście, a obecność diod LED ułatwia diagnostykę pracy urządzeń.
Typowe zastosowania modułu rozdzielającego Exact8
Moduły tego typu są powszechnie stosowane w:
- Automatyce maszyn – ułatwiają szybkie podłączanie czujników i siłowników w obrabiarkach, robotach oraz liniach montażowych.
- Systemach transportu wewnętrznego – nadają się do integracji czujników na przenośnikach i stołach transferowych.
- Przemyśle spożywczym i chemicznym – dzięki odporności na środki chemiczne i czyszczenie mogą być stosowane w trudnych warunkach środowiskowych.
- Automatyce procesowej – umożliwiają przejrzyste rozdzielenie sygnałów, co ułatwia eksploatację i serwisowanie instalacji.
Najważniejsze cechy modułu Exact8 8xM8 3-polowego
- 8 portów M8 – umożliwia podłączenie do ośmiu urządzeń wejściowych.
- Napięcie robocze: 24 V DC (sygnały NPN).
- Maksymalny prąd na styk: 2 A, łączny prąd: do 8 A.
- Wytrzymała obudowa z tworzywa sztucznego o dobrej odporności chemicznej i na oleje.
- Stopień ochrony IP65 oraz IP67 – zapewnia szczelność przed pyłem i wodą.
- Wskaźniki LED – sygnalizujące stan pracy linii (ułatwiają diagnostykę).
- Szeroki zakres temperatur pracy: od -20°C do +80°C.
- Kodowanie typu A dla złącz M8 – pewność właściwego podłączenia.

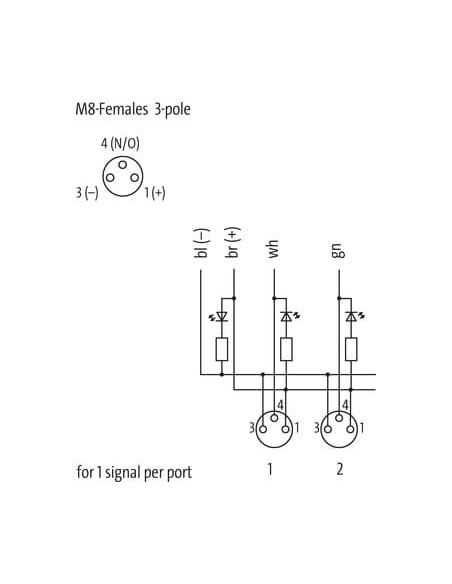

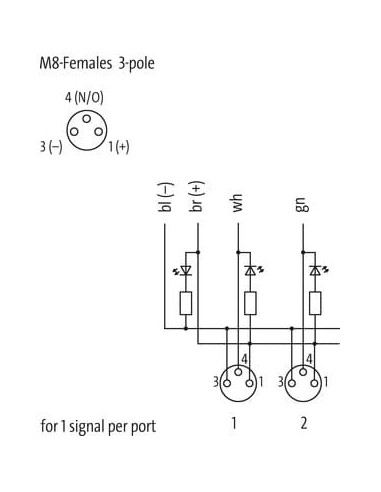

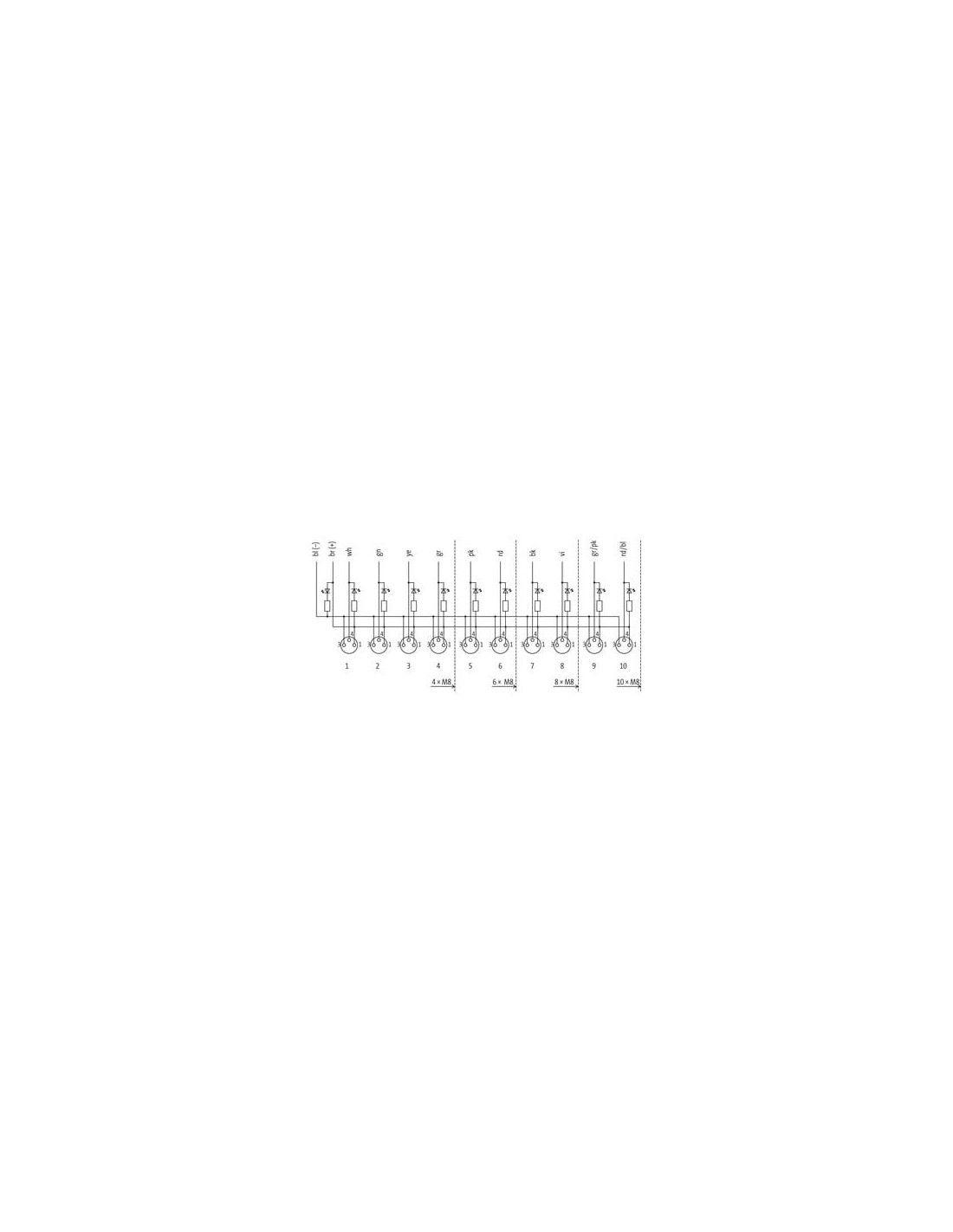

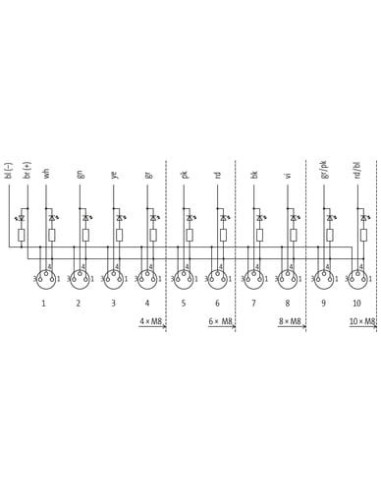

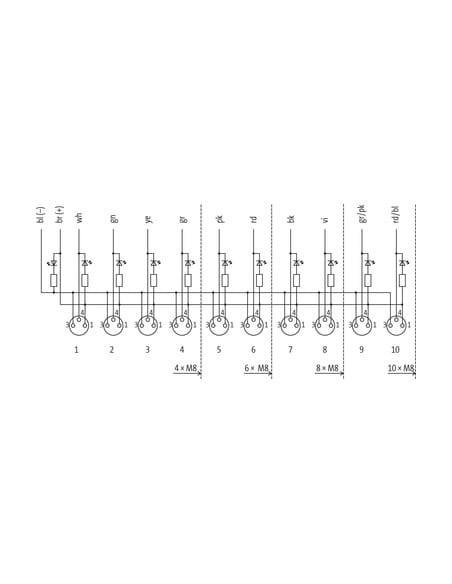

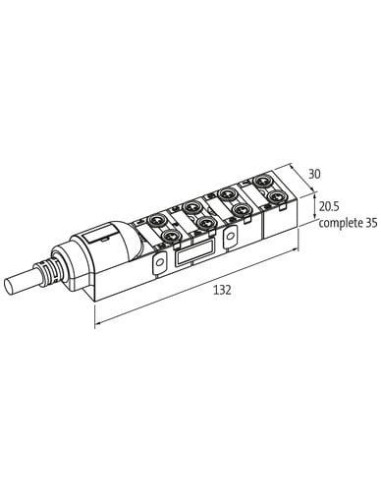

Budowa i schemat podłączeń – intuicyjna obsługa
Moduł wyposażony jest w solidny przewód odporny na zginanie i intensywną eksploatację (płaszcz PUR, bezhalogenowy, bezołowiowy). Średnica zewnętrzna przewodu wynosi 9,2 mm. Sposób podłączeń jest przejrzysty dzięki graficznej identyfikacji pinów oraz widocznym diodom LED przy każdym porcie.
Produkty tego typu pozwalają zoptymalizować instalacje automatyki, skrócić czas montażu oraz zminimalizować ryzyko błędów podczas podłączania sygnałów – co przekłada się na bezpieczeństwo i oszczędności w procesach produkcyjnych.
