4-portowy, 3-piny
dla sygnałów NPN 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 334 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 78,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |

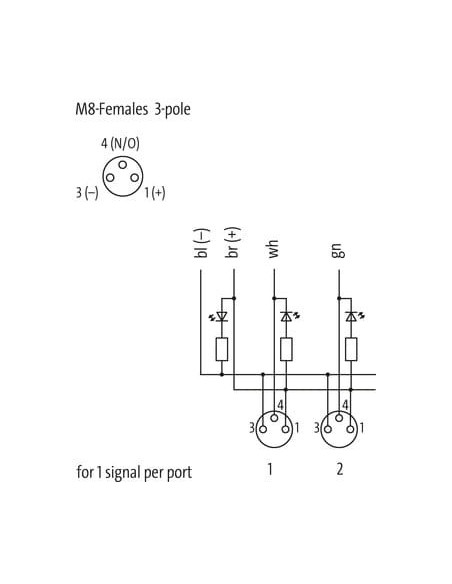

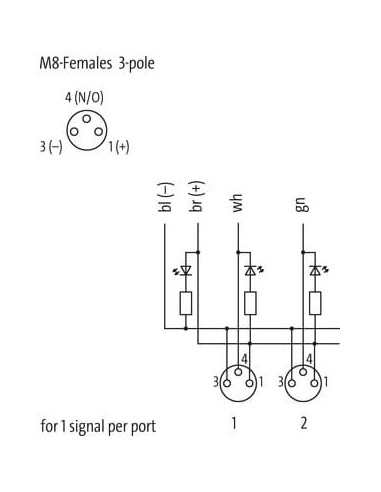

| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact8 4xM8, 3-polowy – niezawodne rozwiązanie do automatyki
Moduł pasywny Exact8, 4xM8, 3-polowy (kod produktu: 8000-84011-3340500) to praktyczne i wytrzymałe rozwiązanie przeznaczone do rozdziału sygnałów w instalacjach automatyki przemysłowej. Dzięki solidnej konstrukcji oraz prostocie instalacji, moduł znajduje zastosowanie w różnorodnych środowiskach przemysłowych, gdzie konieczne jest niezawodne połączenie czujników oraz elementów wykonawczych.
Główne zalety modułu pasywnego Exact8 4xM8, 3-polowy
- Kompatybilność: Wyposażony w 4 wyjścia M8 typu żeńskiego (3-polowe), pozwala na obsługę do 4 niezależnych urządzeń.
- Odporność przemysłowa: Obudowa wykonana z wytrzymałego tworzywa sztucznego cechuje się dobrą odpornością chemiczną oraz na oleje, dzięki czemu moduł może pracować w wymagających warunkach.
- Bezpieczeństwo i niezawodność: Stopień ochrony IP65/IP67 oznacza pełną odporność na pył oraz wodę – niezawodne działanie nawet w trudnych warunkach środowiskowych.
- Szybki montaż: Przystosowany do prostego montażu za pomocą gwintu M8 x 1 oraz standardowego przewodu przyłączeniowego, umożliwia błyskawiczną instalację bez potrzeby stosowania specjalistycznych narzędzi.
- Szeroki zakres temperatur pracy: Moduł pracuje w temperaturze od -20°C do +80°C, a podłączony kabel w warunkach stałych nawet od -40°C do +90°C, co pozwala na wykorzystanie w różnorodnych aplikacjach.
Typowe zastosowania modułu pasywnego 4xM8
Moduły pasywne Exact8 wykorzystywane są wszędzie tam, gdzie kluczowe jest połączenie kilku sygnałów z czujników lub elementów wykonawczych w prosty i uporządkowany sposób. Sprawdzają się w:
- automatyce przemysłowej i systemach produkcyjnych,
- maszynach pakujących, sortujących oraz montażowych,
- logistyce i magazynach wysokiego składowania,
- przemyśle spożywczym i farmaceutycznym – po sprawdzeniu odporności materiałów na stosowane media,
- robotyce oraz wszędzie tam, gdzie niezawodność sygnału i wytrzymałość komponentów są kluczowe.
Budowa i cechy techniczne modułu Exact8 4xM8

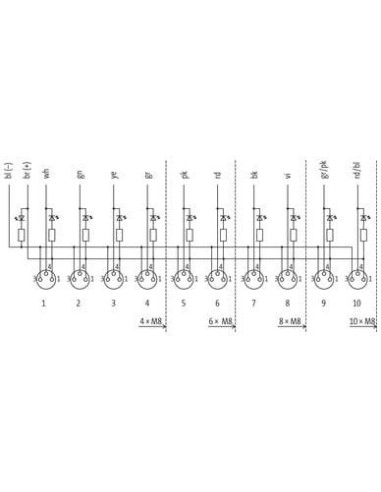

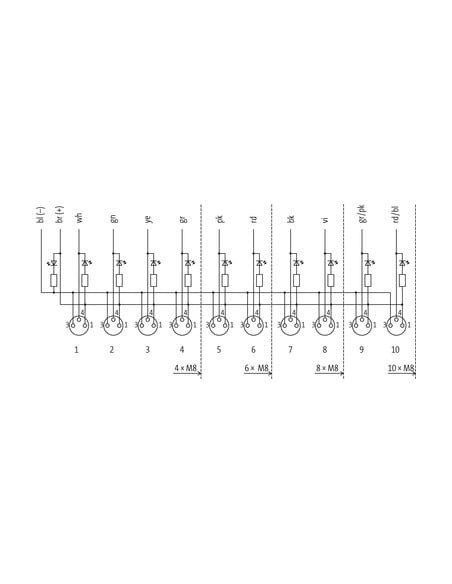

Moduł posiada cztery porty M8 (żeńskie z 3 stykami) z indywidualnymi diodami sygnalizacyjnymi LED dla każdego wejścia, co znacząco ułatwia diagnostykę podczas eksploatacji. Wymiary modułu są kompaktowe (96 x 30 x 20,5 mm), co pozwala na łatwą integrację nawet w ograniczonej przestrzeni montażowej. Pasywna konstrukcja oraz korzystanie z standardu NPN 24 V DC zapewniają uniwersalność zastosowań oraz wysoką kompatybilność z większością urządzeń automatyki dostępnych na rynku.
Przewód przyłączeniowy – hybrydowy, wytrzymały, elastyczny
Przewód przyłączeniowy o strukturze hybrydowej (sygnał, zasilanie) gwarantuje skuteczne i bezpieczne przesyłanie sygnałów i zasilania, a także wysoką odporność mechaniczną oraz na czynniki chemiczne. Osłona przewodu została wykonana z bezołowiowego, wolnego od halogenów, sylikonów i kadmu materiału PUR, zapewniając długą żywotność nawet przy intensywnej eksploatacji w ruchu (do 5 milionów cykli z dużą prędkością).
Wszechstronność i niezawodność w jednym rozwiązaniu
Moduł pasywny Exact8 4xM8 to optymalne rozwiązanie dla wszystkich aplikacji wymagających rozdziału sygnałów, odporności na czynniki środowiskowe oraz łatwej rozbudowy instalacji. Pozwala na uporządkowanie przewodów, szybkie podłączanie oraz rozbudowę systemów automatyki o kolejne urządzenia.
