10.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 389 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 10 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, żółto-biały, szaro-różowe, rosa, (, niebieski, brązowo-żółty, brązowo-zielony, zielono-biały, czerwono-niebieskie, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 122,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

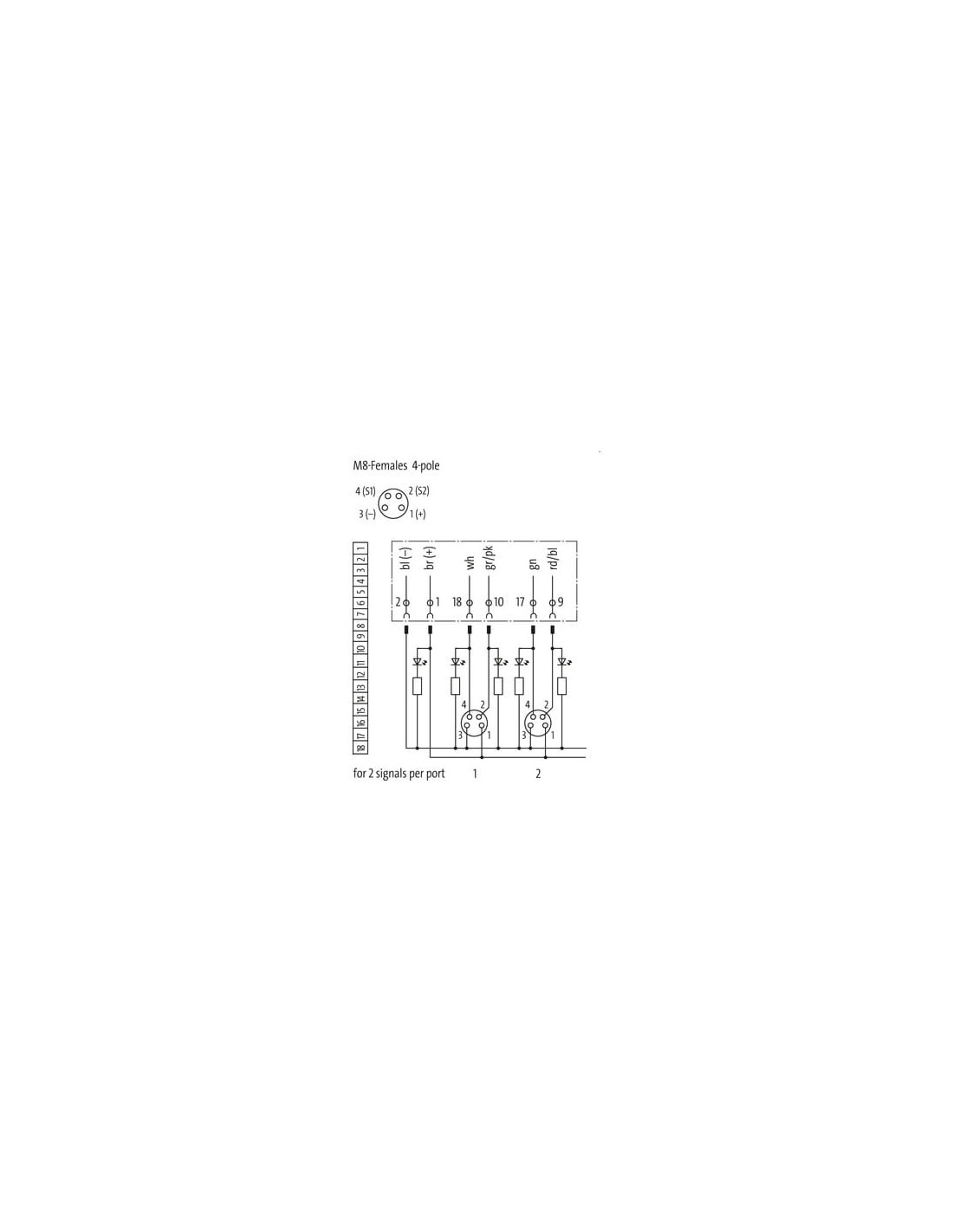

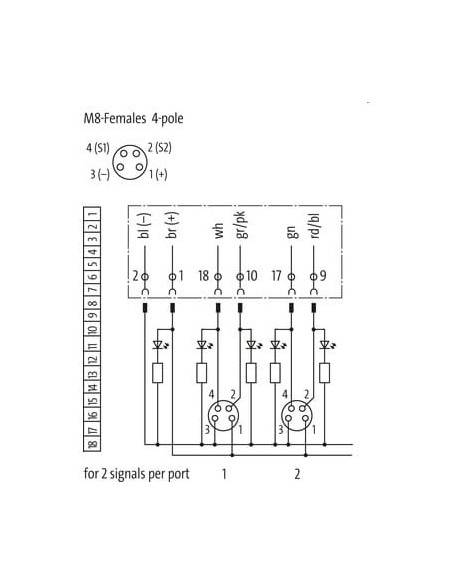

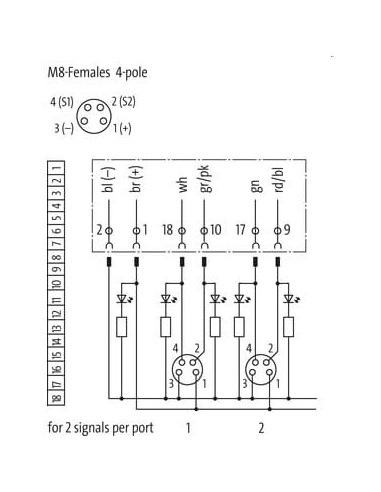

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 18 |
Typ przyłącza 3
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

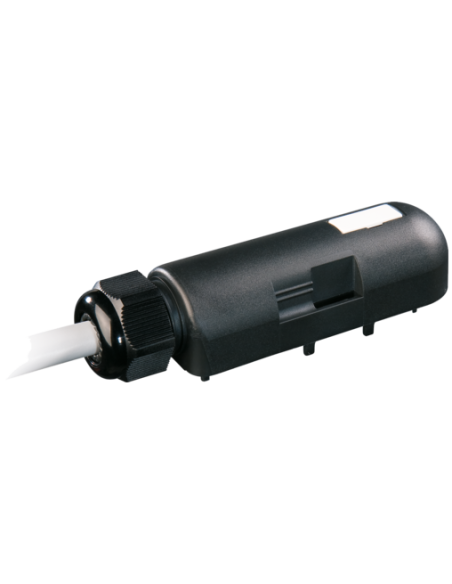

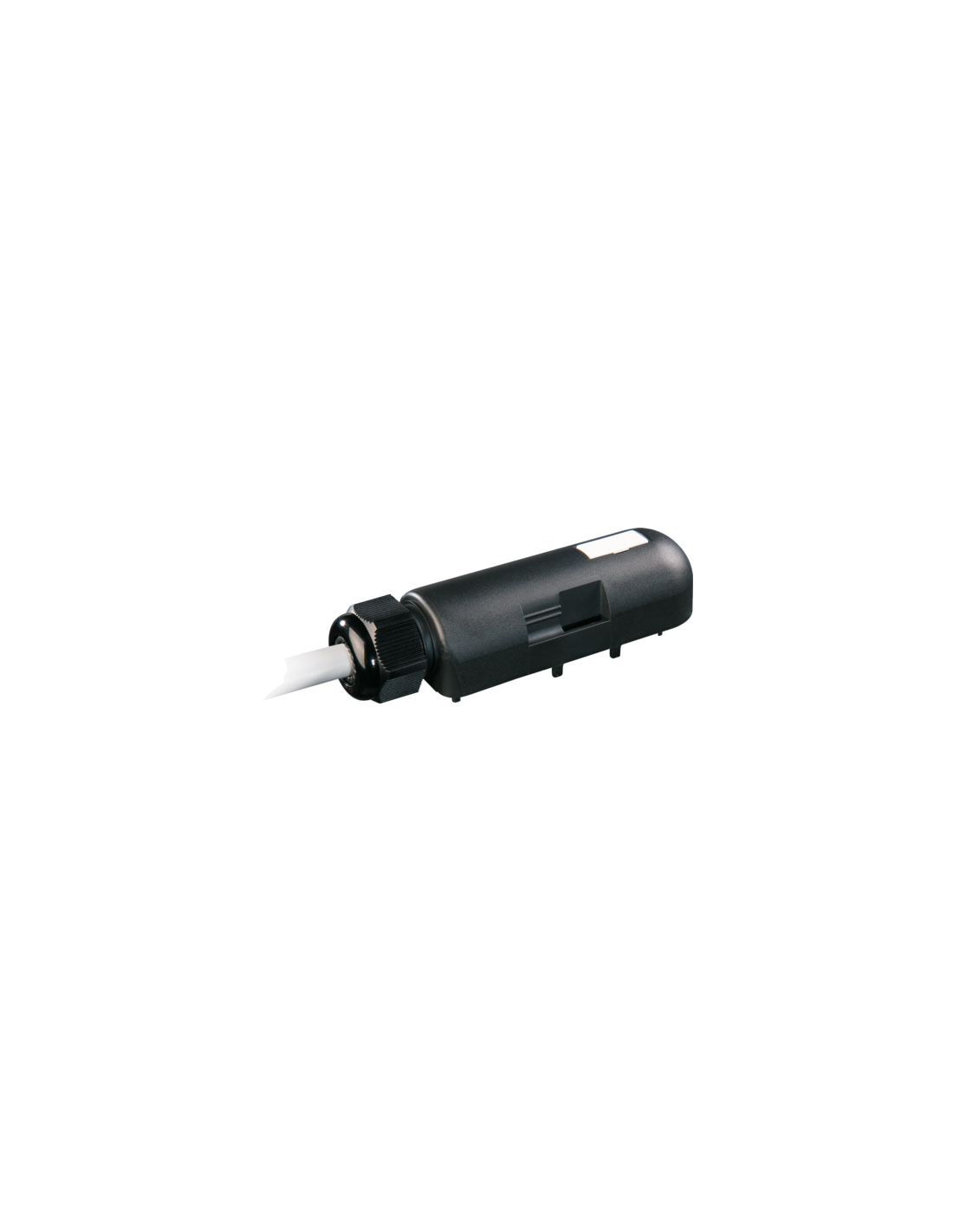

Wtyk do modułu Exact8, 6xM8, 4-polowy – 8000-86149-3891000
Wtyk do modułu Exact8 to wysokiej jakości element przeznaczony do wymagających aplikacji przemysłowych, w których kluczowe znaczenie mają niezawodność oraz bezpieczeństwo połączeń sygnałowych i zasilających.
Zastosowanie i możliwości wykorzystania wtyku 6xM8 4-polowego
Prezentowany wtyk 6xM8 4-polowy znajduje szerokie zastosowanie w systemach automatyki przemysłowej, szczególnie w rozdzielaczach sygnałów czujników i aktuatorów. Idealnie sprawdza się w liniach produkcyjnych, maszynach przemysłowych oraz instalacjach wymagających wielokrotnego, precyzyjnego rozdziału sygnałów.
- Integracja z modułami Exact8 – ułatwia podłączanie do rozdzielaczy sygnałów i napięcia.
- Optymalny do systemów czujników oraz aktuatorów na bazie złącz M8.
- Możliwość zastosowania w środowiskach wymagających wysokiego poziomu ochrony mechanicznej i elektrycznej.
- Doskonały do automatyzacji maszyn i urządzeń.
Kluczowe cechy konstrukcyjne wtyku Exact8 8000-86149-3891000

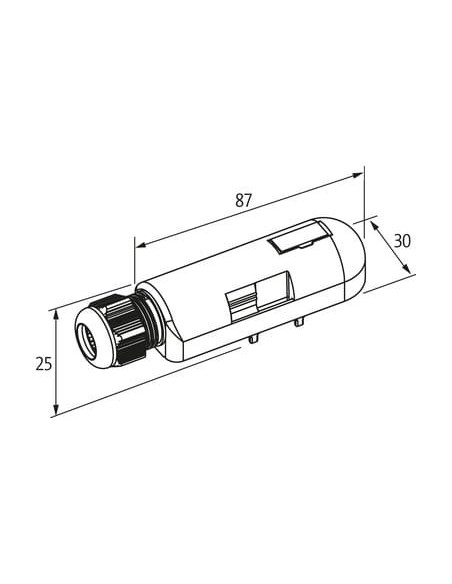

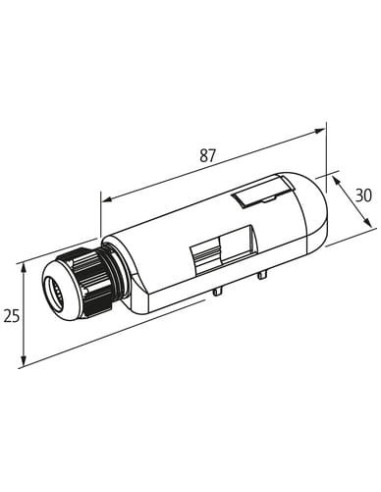

Wysoka odporność mechaniczna – solidna obudowa z tworzywa sztucznego oraz kompaktowe wymiary (87 x 30 x 25 mm) sprzyjają łatwemu montażowi nawet w ograniczonych przestrzeniach.
Zaawansowana odporność środowiskowa – ognioodporny materiał i szeroki zakres temperatur pracy (od -40 °C do +80 °C w stanie stałym) pozwalają na bezproblemowe użytkowanie w trudnych warunkach przemysłowych.
Bezpieczeństwo użytkowania – wysokiej jakości materiały wolne od szkodliwych substancji (bezołowiowe, wolne od kadmu, halogenów i silikonów) oraz certyfikaty cURus i CSA wspierają zgodność z międzynarodowymi normami jakości i bezpieczeństwa.
Typowe obszary zastosowania wtyku 6xM8 4-polowego
- Automatyzacja procesów produkcyjnych.
- Maszyny pakujące i transportowe.
- Monitorowanie i sterowanie systemami przemysłowymi.
- Instalacje oraz rozdzielacze sygnałów w szafach sterowniczych.
Dlaczego warto wybrać wtyk do modułu Exact8?
- Bezproblemowy montaż dzięki przemyślanej konstrukcji oraz czytelnemu oznaczeniu przewodów.
- Wysoka niezawodność połączeń – dzięki zastosowaniu złączy typu M8 oraz kabli PUR odpornych na warunki przemysłowe.
- Możliwość obsługi szerokiego zakresu sygnałów – zarówno zasilających, jak i pochodzących z czujników.
Wtyk do modułu Exact8 to niezawodny element systemów automatyki, który pozwala na prostą, szybką i bezpieczną realizację nawet najbardziej złożonych połączeń w środowisku przemysłowym.
