3.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 384 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, czarny, fioletowy, (rosa, szary, żółty, zielony, biały, , niebieski, czerwono-niebieskie, szaro-różowe) |
Mechanical data | Cable
| Cable weigth | 121 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 24 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

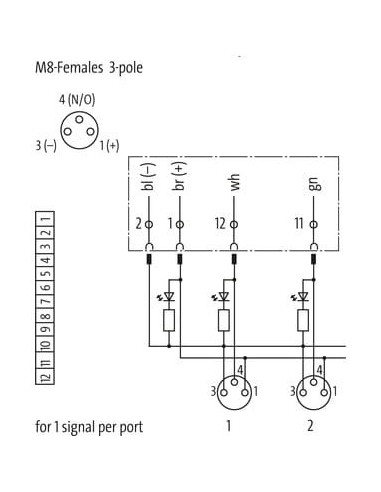

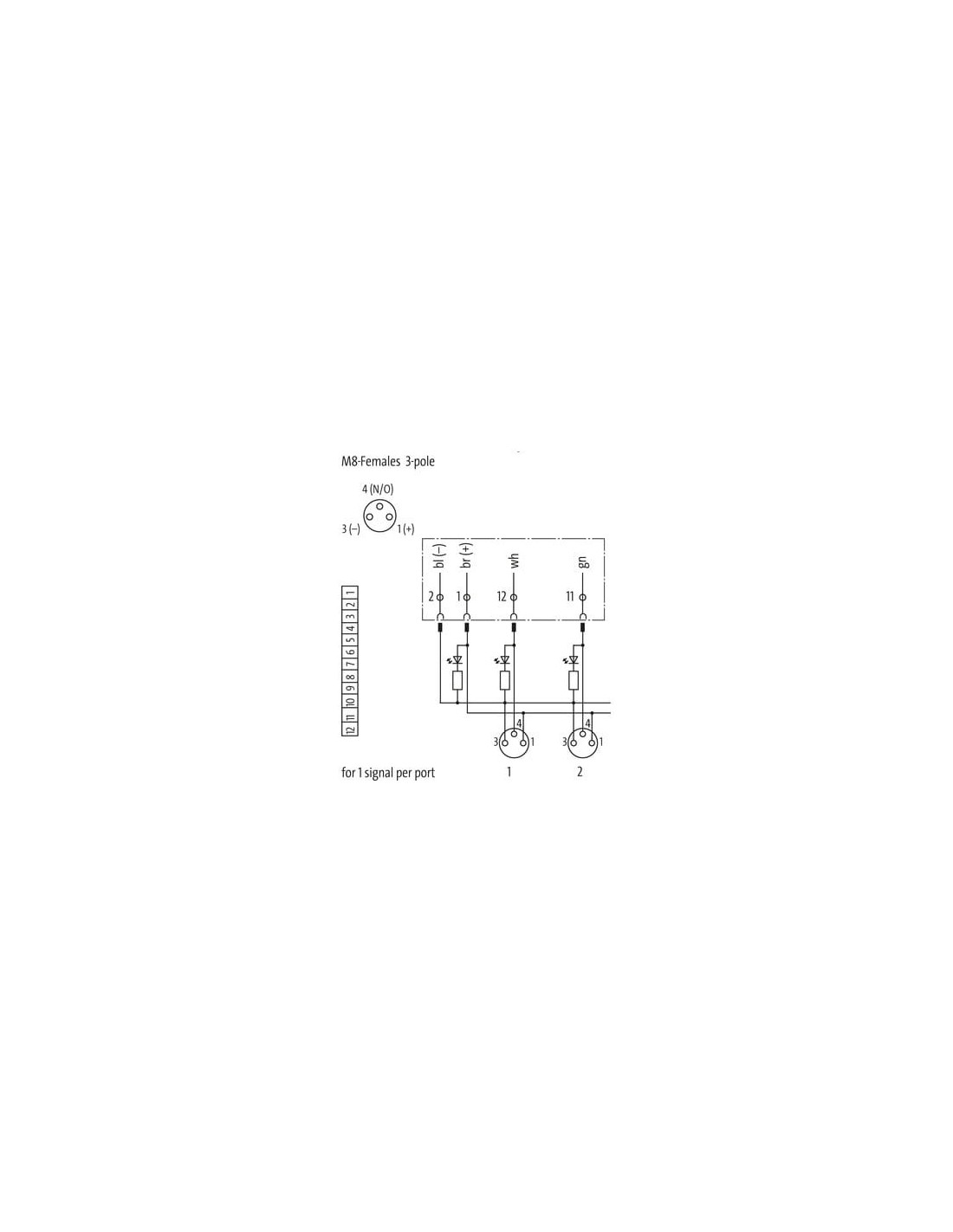

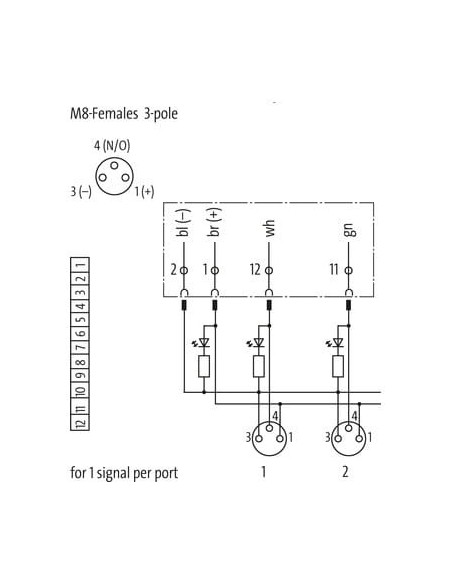

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 12 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

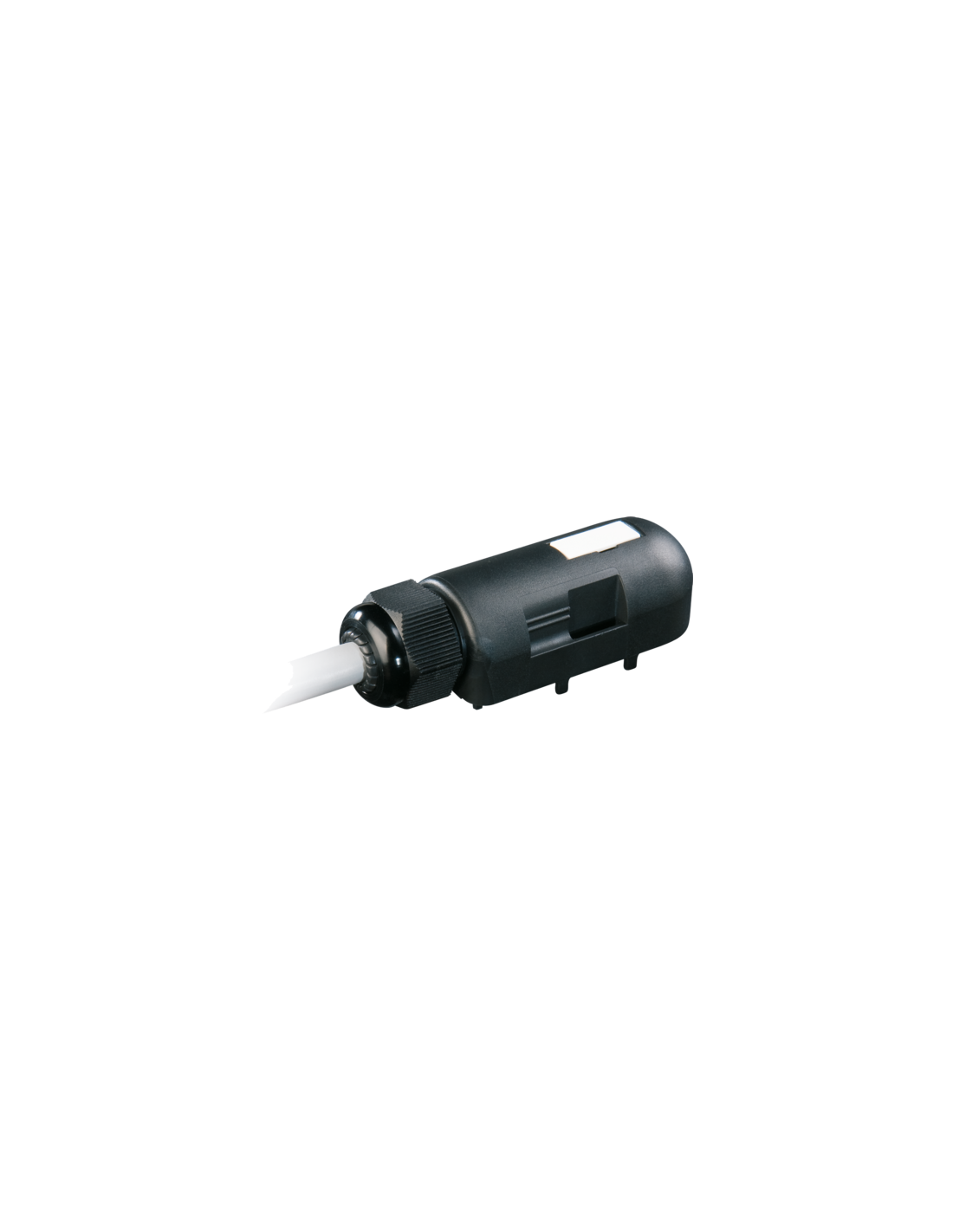

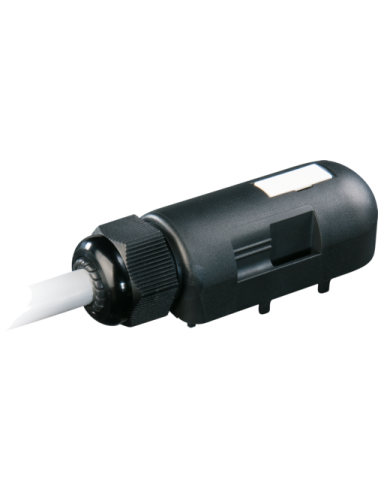

Zaślepka do przewodów Exact8 10xM8, 3-biegunowa – profesjonalna ochrona złączy
Zaślepka dla przewodów Exact8, 10xM8, 3-biegunowa o kodzie produktu 8000-80049-3840300 to dedykowane rozwiązanie chroniące wolne końce przewodów i złączy przed kurzem, wilgocią oraz uszkodzeniami mechanicznymi. Stosowana w systemach automatyki przemysłowej, sprawdza się jako element zwiększający trwałość i niezawodność instalacji, szczególnie w trudnych warunkach środowiskowych.
Wytrzymała konstrukcja dla trudnych warunków przemysłowych
Obudowa wykonana z tworzywa sztucznego o wysokiej odporności na ogień (trudnopalne) zapewnia doskonałą ochronę złączy M8 (3-biegunowych) nawet przy intensywnej eksploatacji. Dzięki szerokiemu zakresowi temperatur pracy od -20°C do +80°C, zaślepka nadaje się zarówno do aplikacji wewnętrznych, jak i zewnętrznych.
- Ochrona przed kurzem i wilgocią – gwarancja bezpieczeństwa układów elektronicznych
- Odporność na oleje, paliwa i czynniki chemiczne – możliwość zastosowania w wielu gałęziach przemysłu, także tam, gdzie istnieje ryzyko kontaktu z agresywnymi mediami
- Pewne mocowanie przewodu dzięki zintegrowanej nakrętce zaciskowej
Precyzyjne dopasowanie do złącza M8 – wygodna i szybka instalacja

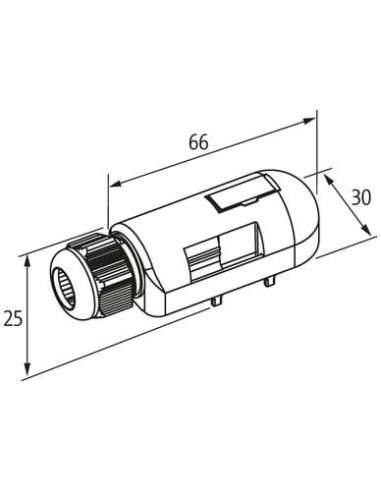

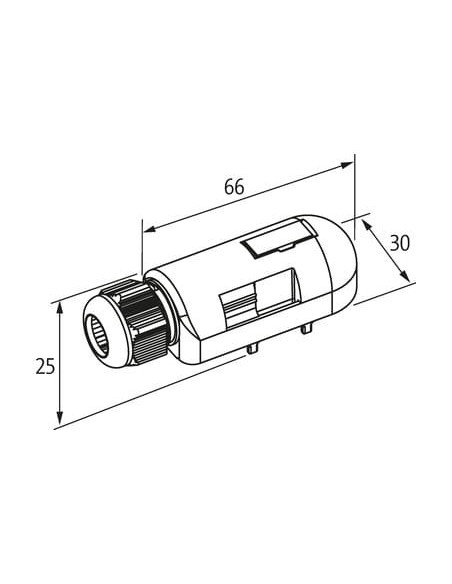

Zaślepka została zaprojektowana z myślą o szybkim i intuicyjnym montażu na przewodach zakończonych gniazdem M8 (3-biegunowym). Kompaktowe wymiary (66 x 30 x 25 mm) umożliwiają zastosowanie nawet w miejscach o ograniczonej przestrzeni instalacyjnej.
- Wysoka kompatybilność – dedykowana do rozdzielaczy Exact8 z 10 portami M8
- Stabilne połączenie mechaniczne – zabezpieczenie przed przypadkowym zsunięciem
Zastosowania i typowe obszary wykorzystania zaślepki przewodów Exact8
Zaślepka do przewodów Exact8 znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej – zabezpieczenie niewykorzystanych portów rozdzielaczy
- instalacjach maszynowych – ochrona przewodów sterujących
- aplikacjach wielkogabarytowych szafach sterowniczych
- obszarach narażonych na intensywny ruch lub podwyższone zapylenie
Prosta konstrukcja oraz wysoka jakość wykonania gwarantują niezawodność w długotrwałej eksploatacji. Niezastąpiona w miejscach, gdzie wymagana jest łatwa konserwacja oraz utrzymanie wysokiego poziomu bezpieczeństwa instalacji elektrycznych.
