PUR/PVC
10.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 357 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, fioletowy, czarny, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

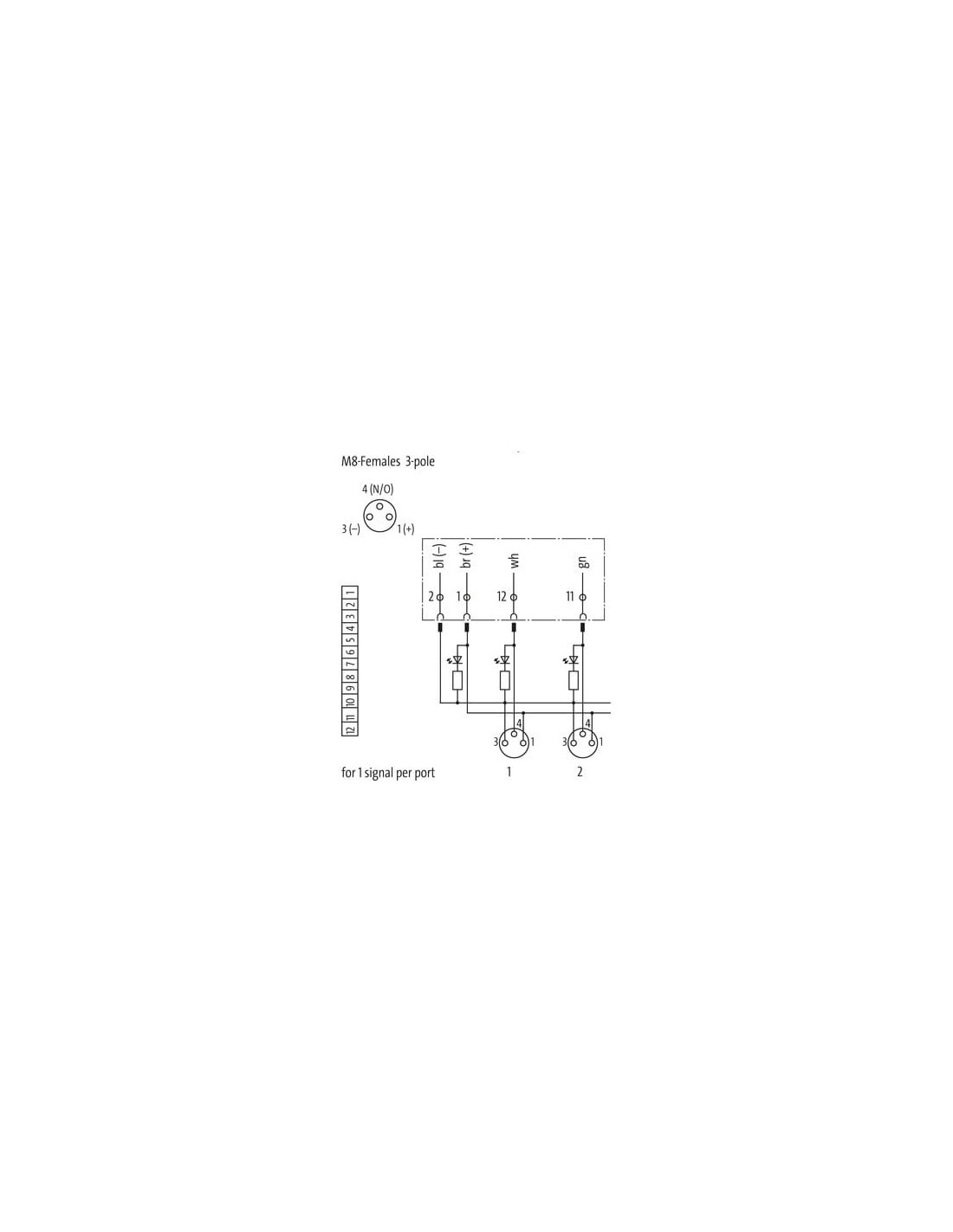

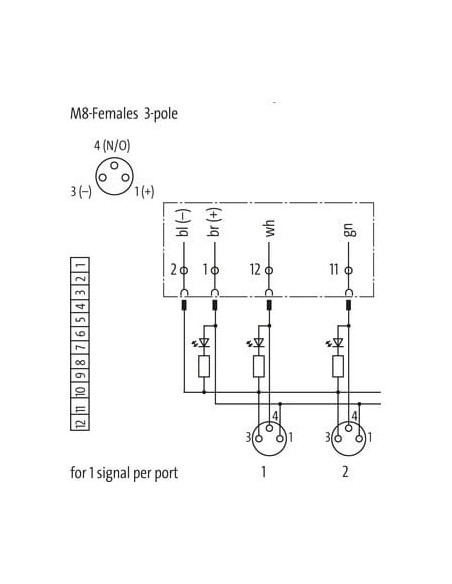

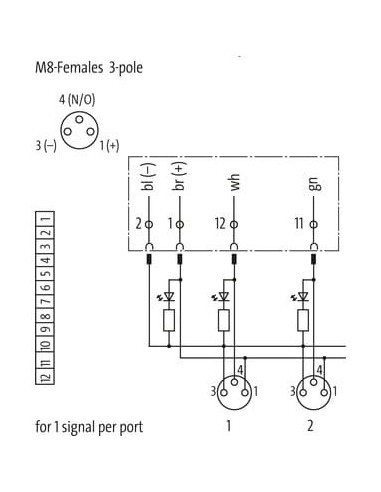

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

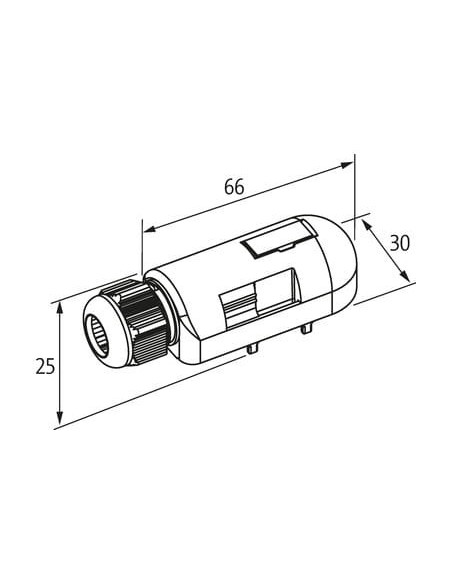

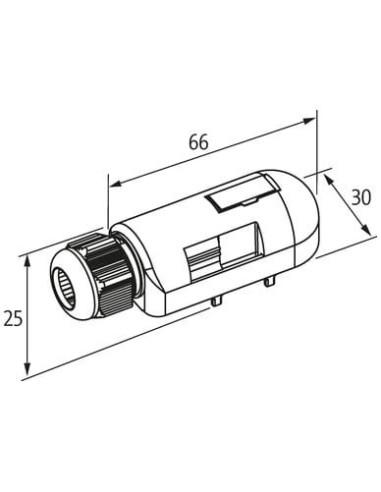

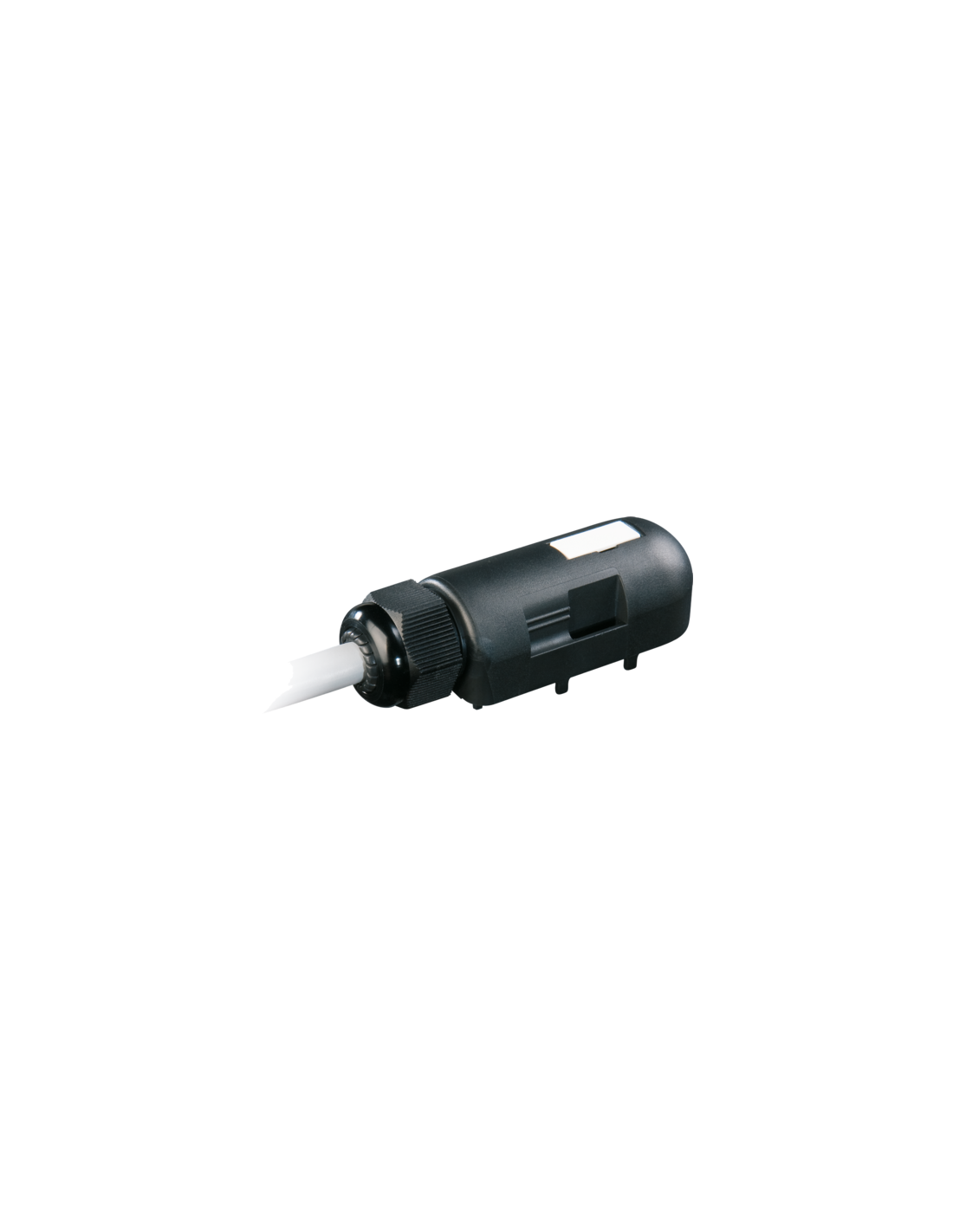

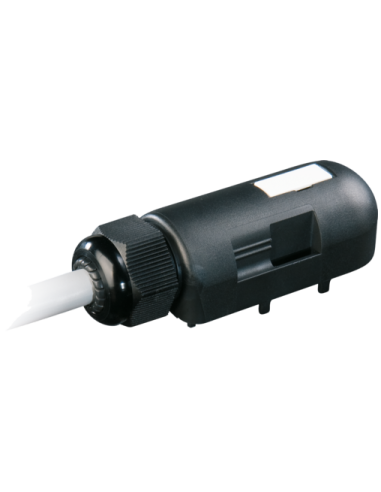

Wtyk do modułu Exact8 8xM8, 3-polowy – 8000-88049-3571000
Wtyk do modułu Exact8 to niezawodne rozwiązanie przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, szczególnie w miejscach wymagających wysokiej niezawodności połączeń oraz trwałości okablowania.
Zastosowanie i funkcjonalność wtyku 8xM8 3-polowego
Wtyk 8xM8, 3-polowy znajduje szerokie zastosowanie w systemach rozproszonych wejść/wyjść, szafach sterowniczych, liniach produkcyjnych oraz instalacjach maszyn przemysłowych. Dzięki możliwości podłączenia do ośmiu portów M8, umożliwia wygodne i bezpieczne prowadzenie okablowania do różnorodnych czujników, elementów wykonawczych oraz innych urządzeń automatyki.
Najważniejsze zalety konstrukcyjne i techniczne wtyku Exact8
- Wytrzymała obudowa z tworzywa sztucznego zapewnia ochronę przed uszkodzeniami mechanicznymi oraz działaniem czynników zewnętrznych.
- Wysoka odporność ogniowa – produkt spełnia wymagania trudnopalności, co zwiększa bezpieczeństwo użytkowania.
- Zakres temperatury pracy od -20°C do +80°C gwarantuje niezawodność zarówno w warunkach chłodniczych, jak i w bardzo ciepłych przestrzeniach.
- Certyfikat cURus potwierdza spełnienie surowych norm jakości oraz bezpieczeństwa podczas eksploatacji w instalacjach przemysłowych.
- Duża elastyczność montażu – możliwość wygodnego podłączenia przewodu o długości aż 10 m umożliwia dopasowanie do różnych układów maszyn i instalacji.
Wtyk 8xM8 – uniwersalne połączenie sygnałowe i zasilające
Produkt umożliwia jednoczesne przesyłanie sygnałów i zasilania dzięki hybrydowej funkcjonalności kabla (przewody sygnałowe oraz zasilające). Pozwala to znacząco uprościć okablowanie maszyn oraz zmniejszyć liczbę połączeń, co oznacza oszczędność miejsca i skrócenie czasu montażu.
Budowa, trwałość i niezawodność
- Obudowa oraz osłony wykonane z wysokojakościowego tworzywa PUR/PVC są odporne na uszkodzenia mechaniczne, oleje przemysłowe, chemikalia oraz benzynę.
- Zastosowanie przewodów bezołowiowych, bezkadmowych i wolnych od FCKW czyni produkt bezpiecznym dla środowiska i pracowników.
- Odpowiednie parametry mechaniczne pozwalają na stosowanie w aplikacjach ruchomych (np. prowadnice kablowe C-track), z liczbą cykli gięcia do 2 milionów.
- Precyzyjne połączenia M8 (żeńskie, 3-pinowe, kodowanie A) gwarantują pewność kontaktu nawet w trudnych warunkach przemysłowych.
Typowe zastosowania wtyku Exact8, 8xM8, 3-polowego
Wtyk do modułu Exact8 jest szczególnie polecany do instalacji:
- Systemów sterowania maszynami i robotami
- Automatyzowanych linii produkcyjnych
- Systemów punktowego podłączania czujników oraz siłowników
- Szaf sterowniczych i rozdzielni
- Infrastruktury przemysłowej, gdzie wymagana jest pewność i trwałość połączeń
Podsumowanie – uniwersalność i bezpieczeństwo połączeń w automatyce
Wtyk Exact8 o kodzie 8000-88049-3571000 to pewny wybór do profesjonalnych zastosowań, gdzie liczy się niezawodność, bezpieczeństwo oraz wszechstronność. Kompaktowa budowa, szerokie możliwości montażowe i przemyślana konstrukcja sprawiają, że doskonale sprawdzi się nawet w najbardziej wymagających projektach automatyki.
