4-portowy, 3-piny
3.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 334 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 78,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |

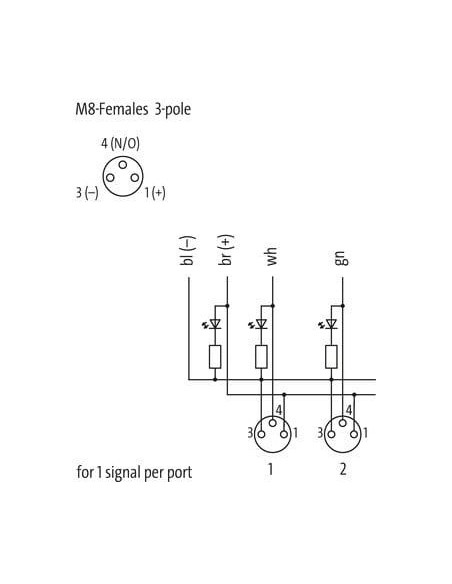

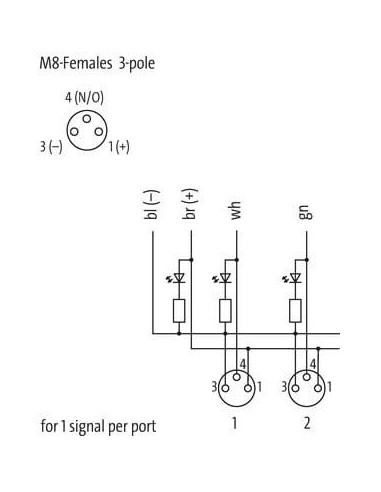

| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact8 4xM8 3-polowy – profesjonalne rozwiązanie do rozdziału sygnałów
Moduł pasywny Exact8, 4xM8, 3-polowy (kod produktu: 8000-84010-3340300) to element przeznaczony do rozbudowy oraz efektywnej organizacji okablowania w maszynach, liniach produkcyjnych i automatyce przemysłowej. Jest odporny na trudne warunki środowiskowe oraz uszkodzenia mechaniczne, co umożliwia niezawodne połączenia, m.in. czujników i siłowników w rozproszonych systemach automatyki.
Budowa i kluczowe zalety modułu pasywnego Exact8
- 4 porty M8 3-polowe do szybkiego podłączania urządzeń obiektowych
- Obudowa z wytrzymałego tworzywa sztucznego o wysokiej odporności chemicznej i na oleje
- Stopień ochrony IP65/IP67 – pełna ochrona przed pyłem i wodą, sprawdzona w trudnych warunkach przemysłowych
- Długość kabla: 3 metry (inne długości dostępne na zamówienie)
- Wysoka odporność na płomienie i działanie mediów agresywnych

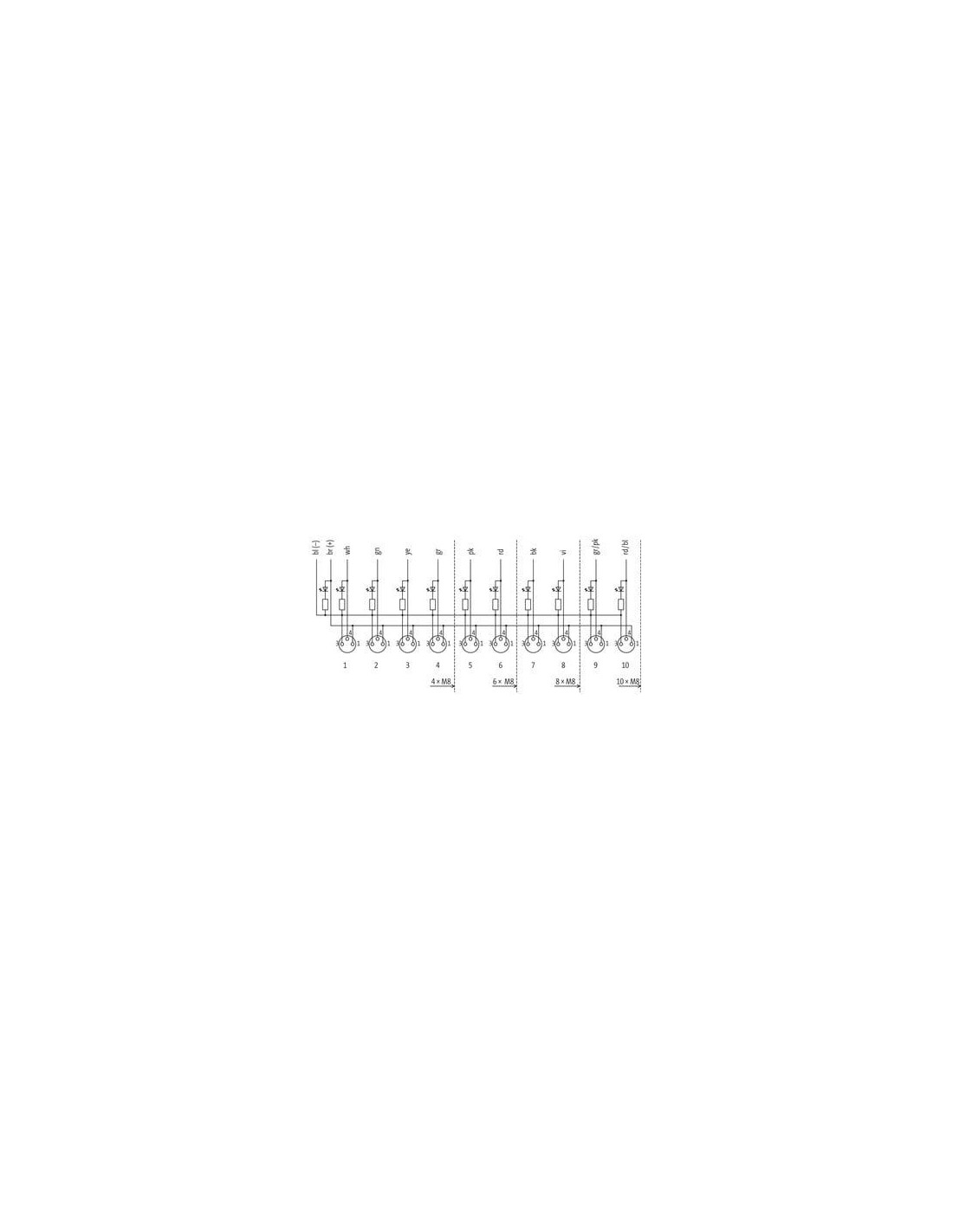

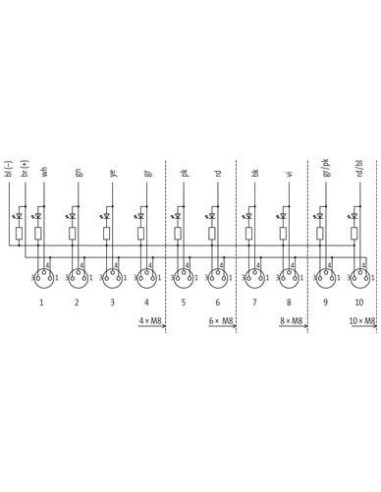

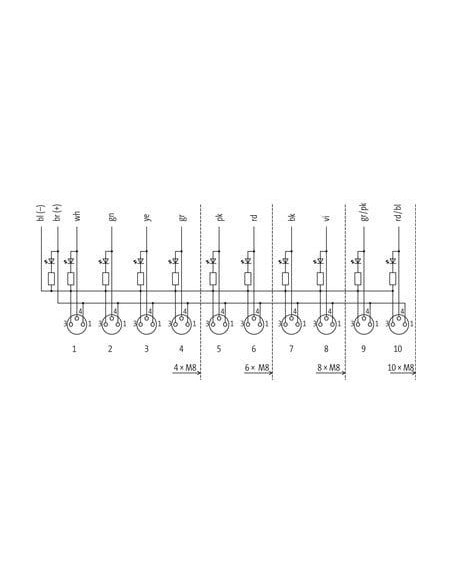

- Przejrzysty układ połączeń elektrycznych ułatwiający instalację i diagnostykę
Zastosowanie modułu Exact8 w automatyce przemysłowej
Moduł pasywny Exact8 rekomendowany jest do stosowania wszędzie tam, gdzie wymagana jest modułowa, skalowalna oraz bezpieczna dystrybucja sygnałów w trudnych warunkach przemysłowych:
- Linie produkcyjne – szybkie podłączenie czujników i elementów wykonawczych
- Maszyny pakujące, sortujące, montażowe
- Zautomatyzowane systemy magazynowe i transportowe
- Systemy sterowania procesami produkcyjnymi
- Modernizacja maszyn – uproszczenie tras kablowych, redukcja błędów połączeniowych
Wytrzymałość mechaniczna i odporność na media
Obudowa modułu wykonana jest z trwałego tworzywa o znakomitej odporności na oleje i chemikalia, co zapewnia długą żywotność oraz bezpieczeństwo pracy nawet w najtrudniejszych aplikacjach. Produkt charakteryzuje się trudnopalnością oraz szerokim zakresem temperatur – od -20°C do +80°C, co umożliwia instalację w różnych strefach przemysłowych.
Wygodna instalacja i bezpieczne użytkowanie
- Szybki montaż dzięki standardowi gwintu M8 x 1
- Wyraźne oznaczenia portów upraszczające kontrolę i serwis
- Przewód o wysokich parametrach elektrycznych (PUR, PP, bezołowiowy, bezhalogenowy, odporny na ścieranie)
- Możliwość pracy w aplikacjach, gdzie występuje duża ilość zgięć kabla (ruchoma trasa kablowa – do 5 milionów cykli zgięcia)
Cechy szczególne i certyfikaty
- Certyfikaty jakości i bezpieczeństwa: cURus oraz zgodność z normami IEC i UL
- Wysoka przepustowość prądowa i napięciowa dla niezawodnej transmisji sygnału oraz zasilania
- Hybrydowa funkcja kabla: przesył sygnału i zasilania jednym przewodem
Podsumowanie – Profesjonalny moduł Exact8 4xM8 do rozbudowy instalacji
Moduł pasywny Exact8 4xM8 3-polowy zapewnia bezpieczną dystrybucję sygnałów i zasilania w rozproszonych aplikacjach automatyki. Dzięki wytrzymałej konstrukcji, wysokiemu poziomowi ochrony i łatwości montażu, znajduje szerokie zastosowanie zarówno w nowych, jak i modernizowanych instalacjach przemysłowych.
