10-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
10.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 412 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 14 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | fioletowy, brązowo-różowy, brązowo-szary, brązowo-niebieski, biało-różowy, czarny, niebiesko-biały, szaro-biały, (, niebieski, brązowo-żółty, zielony, czerwono-niebieskie, szary, brązowo-zielony, czerwony, żółto-biały, żółty, zielono-biały, biały, szaro-r |
Mechanical data | Cable
| Cable weigth | 182,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 20 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | PVC |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1,5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 20 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

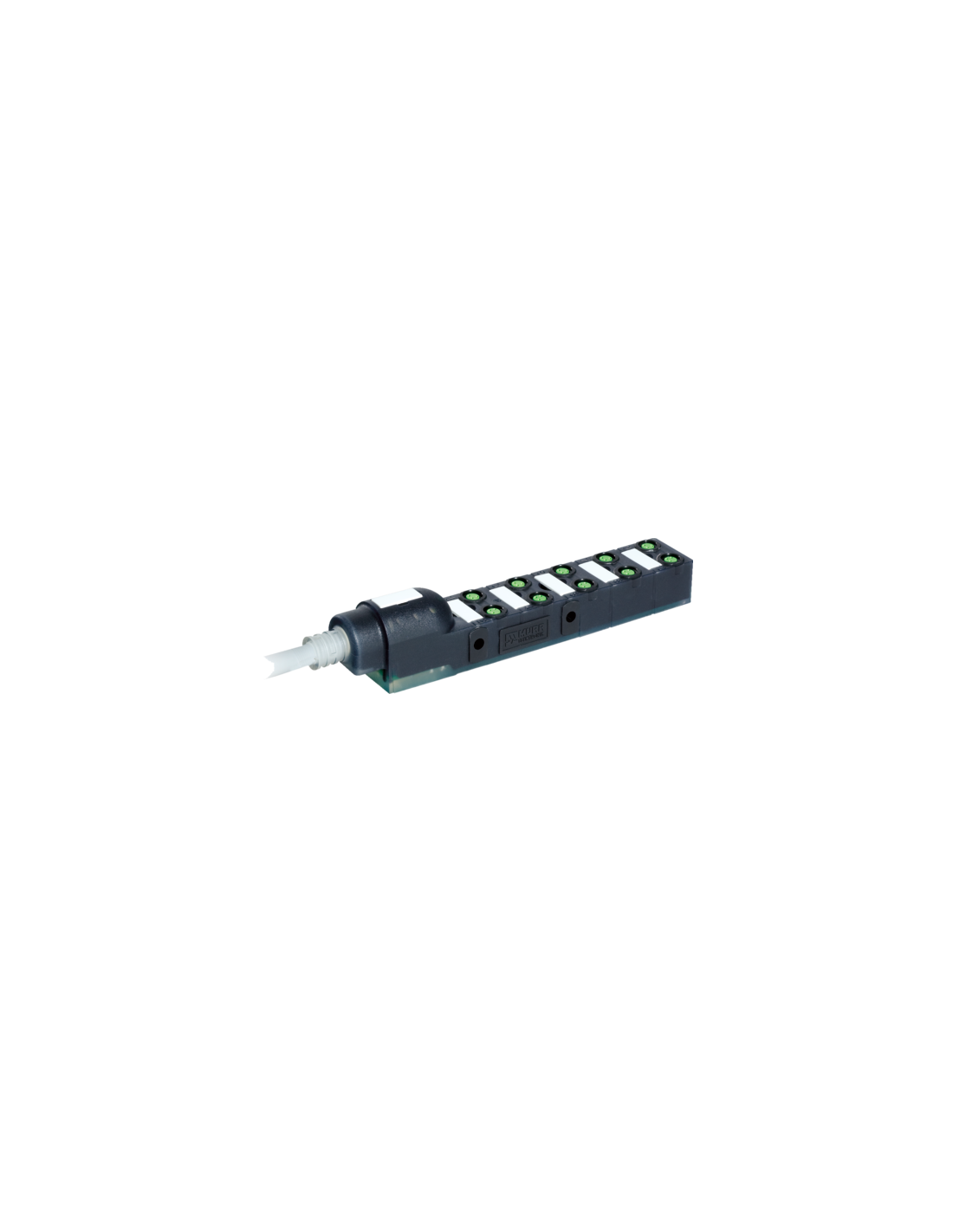

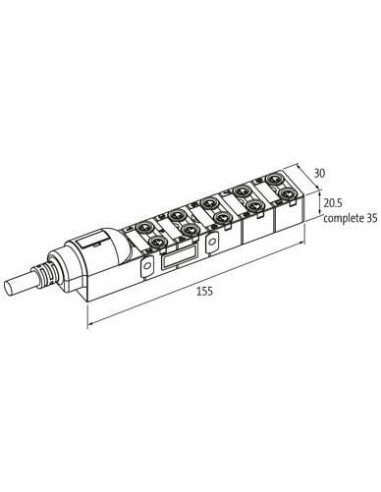

Złącze rozdzielające Exact8 10xM8 4-biegunowy z kablem 10 m – Profesjonalna dystrybucja sygnałów w automatyce
Exact8 10xM8 4-biegunowy z formowanym kablem o długości 10 m (kod produktu: 8000-80110-4121000) to zaawansowany moduł przeznaczony do rozdzielania sygnałów oraz zasilania w systemach automatyki przemysłowej. Umożliwia szybkie i bezpieczne połączenie wielu czujników i elementów wykonawczych, co znacząco usprawnia proces instalacji oraz serwisowania maszyn i linii produkcyjnych.
Zastosowanie rozdzielacza sygnałów Exact8 10xM8
Rozdzielacz Exact8 sprawdza się w najbardziej wymagających aplikacjach przemysłowych, gdzie kluczowe są niezawodność oraz odporność na czynniki zewnętrzne. Może być wykorzystywany w:
- Automatyce maszyn – łączenie czujników i siłowników
- Robotyce – zarządzanie sygnałami z wielu urządzeń na ograniczonej przestrzeni
- Liniach produkcyjnych i montażowych – szybka wizualizacja i podłączanie sygnałów
- Branży spożywczej, chemicznej i opakowaniowej, gdzie niezbędna jest odporność na agresywne środki chemiczne i częste mycie
Wytrzymała konstrukcja i bezpieczeństwo użytkowania
Obudowa modułu wykonana jest z wytrzymałego tworzywa sztucznego o podwyższonej odporności chemicznej i olejowej. Produkt spełnia wymagania stopnia ochrony IP65 / IP67, zapewniając szczelność i bezpieczeństwo działania nawet w trudnych warunkach przemysłowych. Moduł jest trudnopalny i przystosowany do pracy w szerokim zakresie temperatur od -20°C do +80°C.
Parametry techniczne – precyzyjne i niezawodne połączenia
- 10 portów M8 z 4-biegunowymi złączami, kodowanie A
- Przewód PUR/PVC o długości 10 m, dla dużego zasięgu instalacji
- Maksymalne napięcie robocze 24 V DC, prąd do 2 A na styk
- Sumaryczne obciążenie prądowe do 8 A
- Każde gniazdo obsługuje 2 sygnały (S1 i S2) – efektywna komunikacja z urządzeniami

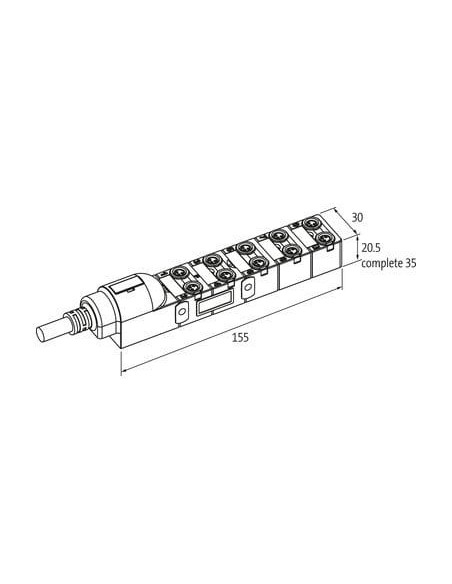

Budowa i montaż rozdzielacza sygnałów 10xM8
Złącze Exact8 wyposażone jest w solidne gniazda M8 ze śrubowym gwintem montażowym (M8 x 1), co ułatwia szybkie i pewne podłączenie czujników. Wytrzymała osłona kabla o twardości 85 Shore A oraz precyzyjna, skręcana konstrukcja przewodów zapewniają długi okres eksploatacji nawet przy częstym zginaniu.
Typowe zalety rozdzielacza Exact8 10xM8
- Zwiększa wydajność instalacji – redukuje czas okablowania i eliminuje błędy połączeń
- Bezpieczeństwo i niezawodność w trudnych warunkach środowiskowych
- Odporność na oleje, chemikalia, promieniowanie UV
- Elastyczność zastosowania – dostępność różnych długości kabli na życzenie
- Zgodność z najważniejszymi normami bezpieczeństwa (IEC, UL)
Podsumowanie – Exact8 10xM8 4-biegunowy
Złącze rozdzielające Exact8 10xM8 z formowanym kablem 10 m to praktyczne i niezawodne rozwiązanie dla przemysłu, gdzie kluczowe są wydajność, niezawodność oraz odporność na warunki zewnętrzne. Produkt polecany do zastosowań w automatyce, robotyce, a także wszędzie tam, gdzie wymagane jest bezpieczne podłączenie wielu sygnałów w kompaktowej formie.
Polecamy także inne produkty z kategorii: Systemy rozdzielaczy M8 »
