4-portowy, 3-piny
5.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 334 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 78,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

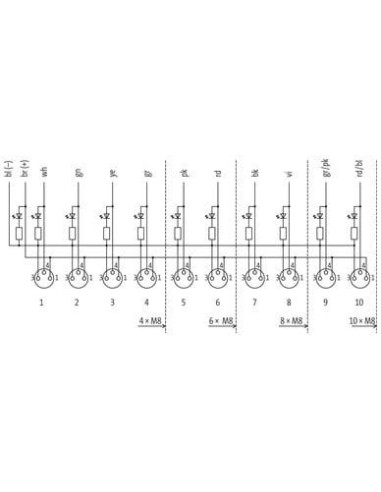

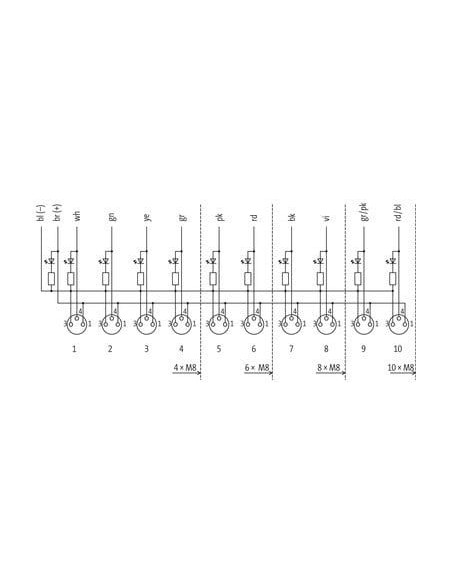

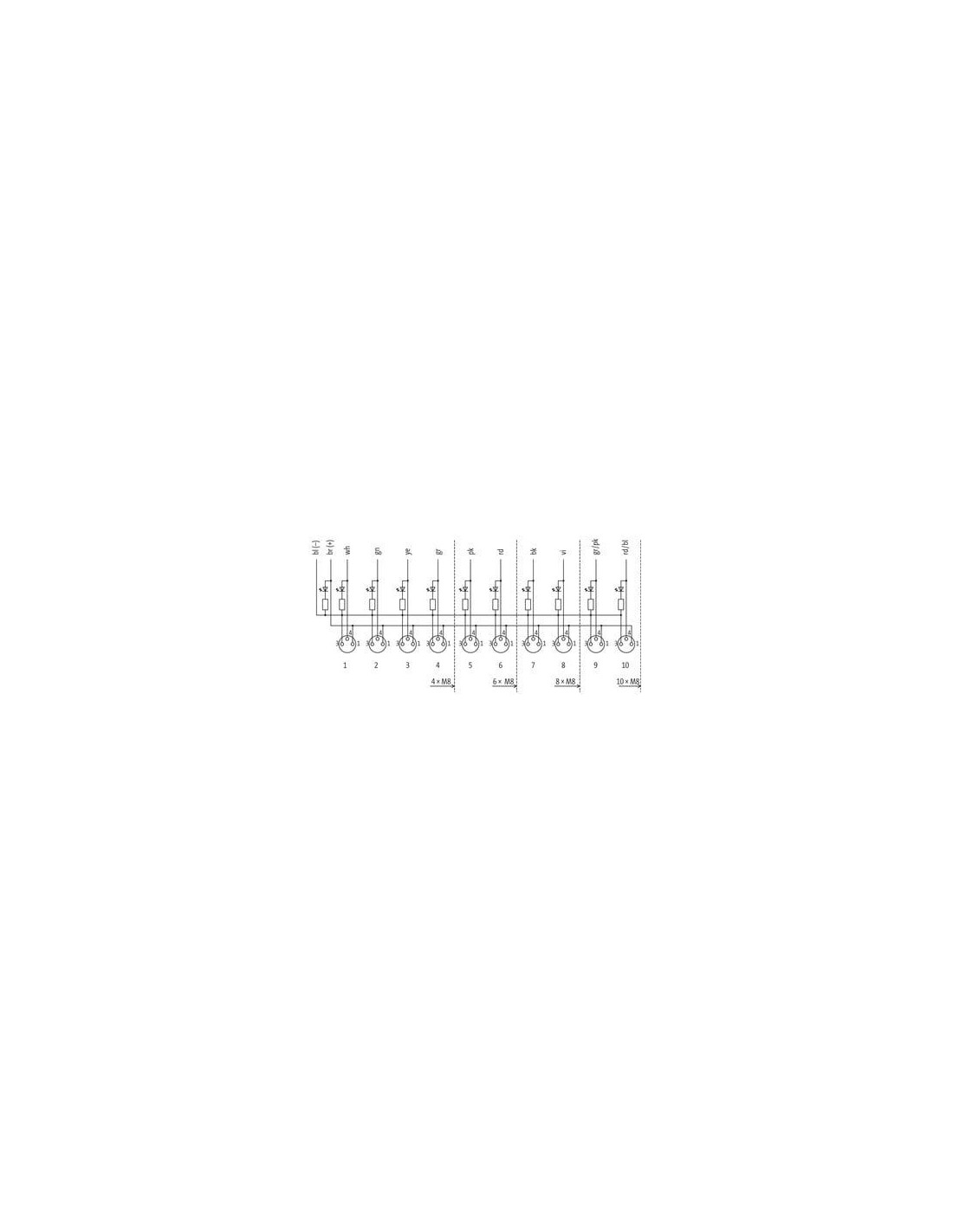

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |

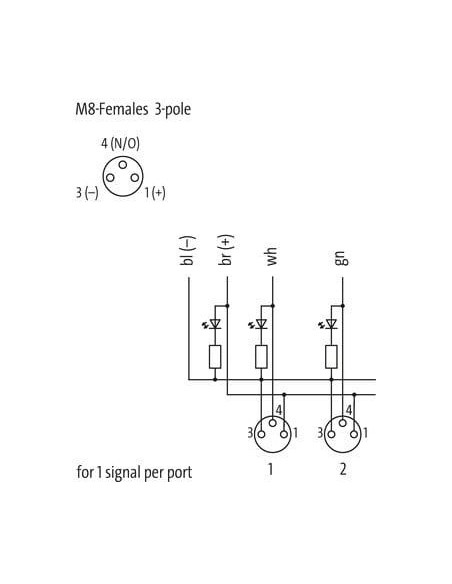

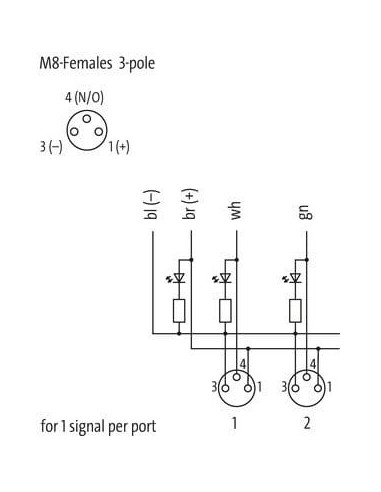

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact8 4xM8 3-polowy – rozdzielacz sygnałów do automatyki przemysłowej
Moduł pasywny Exact8, 4xM8, 3-polowy o kodzie 8000-84010-3340500 to solidny i niezawodny element dedykowany do rozdzielania sygnałów w nowoczesnych instalacjach automatyki. Produkt umożliwia prostą i efektywną integrację czujników oraz elementów wykonawczych z szafą sterowniczą, zwiększając przejrzystość oraz bezpieczeństwo instalacji.
Główne zalety i cechy modułu rozdzielczego Exact8
- Kompaktowa obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje pozwala na montaż nawet w ograniczonych przestrzeniach oraz w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony IP65/IP67 – zapewnia bezpieczną pracę nawet w obecności pyłu oraz wilgoci, gwarantując niezawodność działania w wymagających środowiskach.
- 4 porty M8, 3-pinowe – umożliwiają podłączenie do czterech urządzeń wejściowych lub wyjściowych do jednego przewodu prowadzącego do szafy sterowniczej.
- Przewód o długości 5,0 m, z możliwością zamówienia innych długości dopasowanych do specyfikacji instalacji.
- Sygnalizacja LED na każdym porcie pozwala na szybkie zidentyfikowanie stanu połączeń oraz diagnostykę usterek.
- Odporność na działanie płomieni oraz szeroki zakres temperatur pracy od -20°C do 80°C sprawiają, że produkt sprawdzi się w wielu sektorach przemysłu, w tym w branży spożywczej, maszynowej czy motoryzacyjnej.
- Intuicyjne zaciski śrubowe oraz przejrzysta numeracja portów zapewniają łatwy i szybki montaż.
Typowe zastosowanie i możliwości wykorzystania modułu Exact8
Moduł rozdzielczy Exact8 jest nieocenionym rozwiązaniem w automatyce przemysłowej, gdzie priorytetami są minimalizacja okablowania, łatwość serwisowania oraz wysoka niezawodność.
Produkt idealnie sprawdzi się m.in. w poniższych aplikacjach:
- Przemysł maszynowy – do podłączania czujników krańcowych, wyłączników bezpieczeństwa i elementów wykonawczych.
- Systemy transportowe – do integracji sygnałów z wielu urządzeń na jednej linii produkcyjnej.
- Automatyka procesowa – jako rozdzielacz sygnałów w aparaturze kontrolno-pomiarowej.
- Robotyka – do szybkiego podłączania wielu czujników w przestrzeniach ograniczonych.
Konstrukcja i bezpieczeństwo użytkowania
Obudowa modułu wykonana jest z wysokiej jakości tworzywa sztucznego, odpornego chemicznie i mechanicznie, przy zachowaniu niskiej wagi oraz kompaktowych wymiarów (96 x 30 x 20,5/35 mm). Moduł wyposażony jest w przewód hybrydowy (sygnał i zasilanie), wolny od szkodliwych substancji, takich jak ołów, kadm, FCKW, halogeny i silikony.
Stosowanie modułu jest bezpieczne dzięki zgodności z międzynarodowymi normami, wysokiej trudnopalności oraz certyfikatom (m.in. cURus).
Podsumowanie – moduł pasywny Exact8 4-portowy w Twojej instalacji automatyki
Moduł rozdzielczy Exact8, 4xM8, 3-polowy to niezawodne i uniwersalne rozwiązanie do rozbudowy okablowania sygnałowego w instalacjach przemysłowych, które podnosi efektywność i niezawodność realizowanych aplikacji. Ułatwia podłączanie, skraca czas montażu oraz umożliwia szybkie wykrycie awarii dzięki sygnalizacji LED. Doskonale sprawdzi się zarówno w nowych, jak i modernizowanych ciągach technologicznych.
