PUR/PVC
5.0 m
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 350 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 94,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 8 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Wtyk do modułu Exact8, 6xM8, 3-polowego – 8000-86049-3500500
Wtyk do modułu Exact8 o kodzie 8000-86049-3500500 to specjalistyczny element łączeniowy, zaprojektowany do wszechstronnego zastosowania w przemysłowych systemach automatyki. Jego konstrukcja pozwala na obsługę sześciu złączy M8, 3-polowych, gwarantując wysoki poziom niezawodności i bezpieczeństwa połączenia.
Zastosowanie w przemysłowych instalacjach – wtyk Exact8 6xM8
Wtyk ten znajduje zastosowanie w szerokiej gamie instalacji automatyki przemysłowej, szczególnie tam, gdzie wymagane są szybkie, niezawodne i odporne na trudne warunki złącza. Idealnie sprawdza się przy podłączaniu czujników, siłowników oraz modułów wejść/wyjść w maszynach i liniach produkcyjnych.
- Automatyka przemysłowa – integracja urządzeń, szybka wymiana komponentów, uproszczenie okablowania.
- Systemy sterowania maszyn – bezpieczne i trwałe połączenia z elementami wykonawczymi.
- Przemysł spożywczy, opakowaniowy i motoryzacyjny – odporność na czynniki zewnętrzne, trwałość złączy.
Najważniejsze zalety i cechy konstrukcyjne wtyku Exact8 8000-86049-3500500

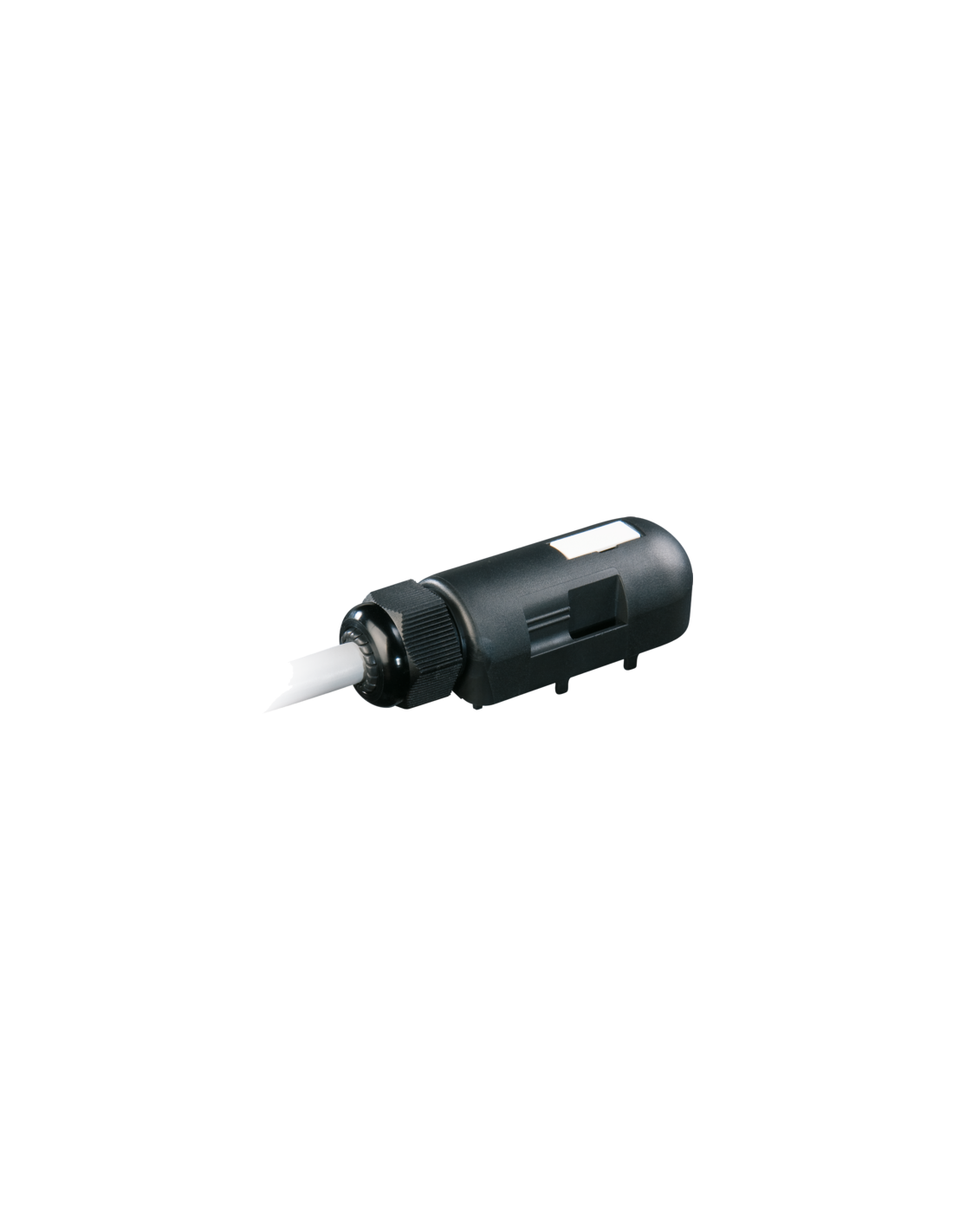

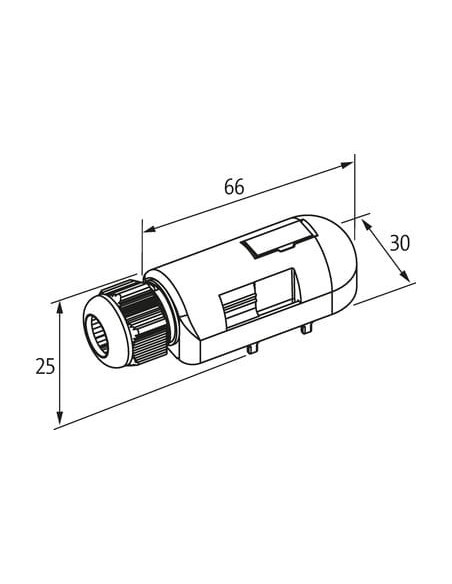

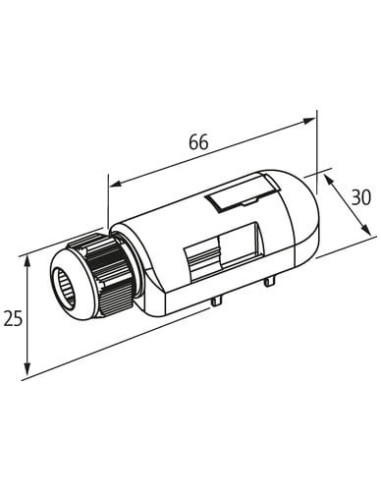

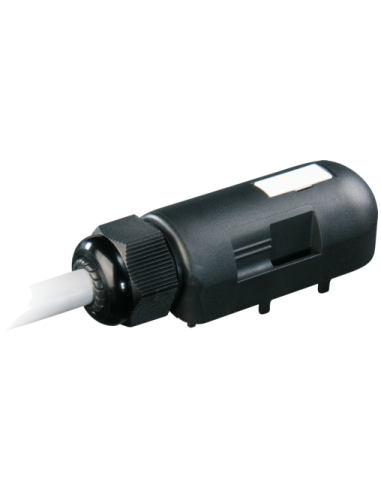

Wysoka odporność mechaniczna dzięki zastosowaniu obudowy z tworzywa sztucznego. Kompaktowe wymiary (66 x 30 x 25 mm) umożliwiają łatwy montaż nawet w ograniczonej przestrzeni.
Ochrona przed czynnikami zewnętrznymi – płaszcz z PUR oraz elementy z PVC zapewniają odporność na oleje, benzynę, chemikalia oraz wysoką wytrzymałość na zginanie i ścieranie.
Praca w szerokim zakresie temperatur: urządzenie przystosowane do pracy w temperaturach od -30°C do +80°C (praca stała), co zapewnia uniwersalność zastosowania w różnych warunkach środowiskowych.
Trudnopalność – spełnia wymagania UL 1581 oraz IEC 60332-2-2, co zwiększa bezpieczeństwo instalacji.
Elastyczna konfiguracja dzięki 6 złączom M8 (3-polowym) – umożliwia integrację wielu elementów systemu w jednym punkcie przyłączeniowym.
Bezpieczne i stabilne połączenie – wysokiej jakości złącza pinowe z kodowaniem typu A zapewniają pewny kontakt oraz eliminują ryzyko przypadkowego rozłączenia.
Budowa i możliwości konfiguracji

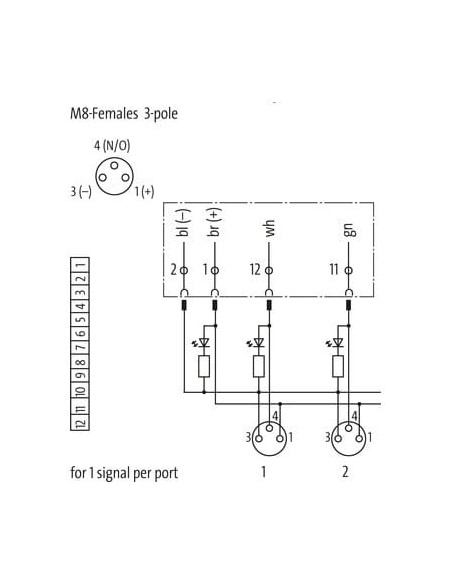

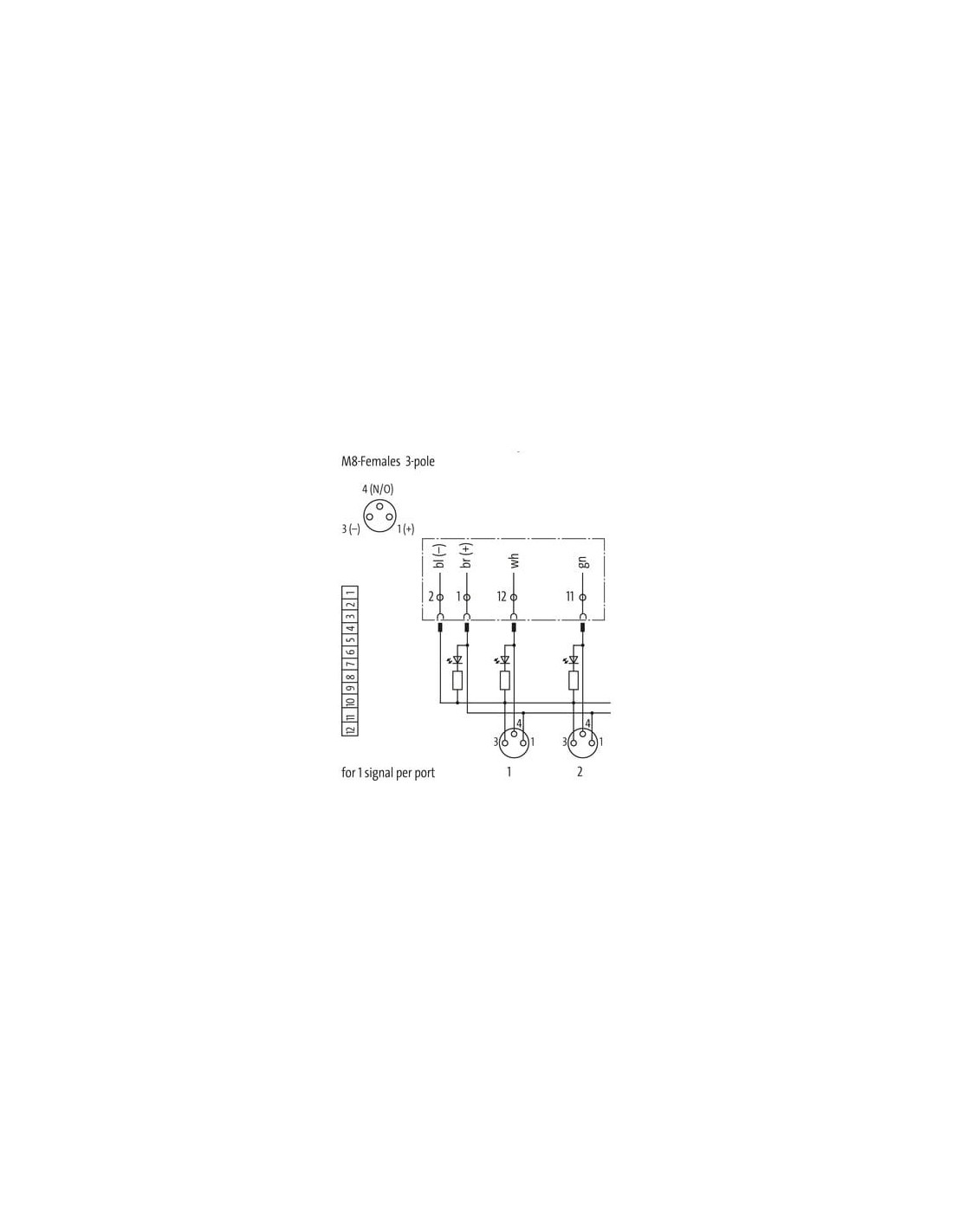

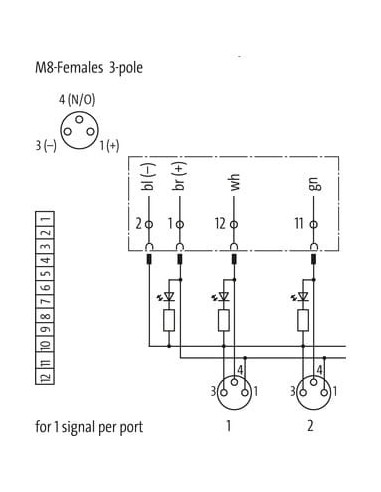

Konstrukcja wtyku umożliwia wygodne podłączenie kabli o różnej średnicy dzięki wytrzymałemu gwintowi oraz systemowi zacisków. Przejrzysty układ pinów oraz szczegółowy schemat podłączeń są pomocne podczas instalacji i serwisowania.
- 6 złączy M8 (żeńskich), 3-polowych – dedykowane do podłączenia czujników i siłowników.
- Wyraźne oznaczenia PIN-ów – ułatwiają prawidłową instalację.
- Solidny system odciążenia przewodu – chroni przed uszkodzeniami mechanicznymi.
- Kompatybilność z popularnymi przewodami hybrydowymi (sygnał i zasilanie w jednym kablu).
Typowe przykłady wykorzystania wtyku Exact8 6xM8, 3-polowego
Produkt polecany jest do zastosowań w szafach sterowniczych, maszynach przemysłowych, zrobotyzowanych liniach produkcyjnych, automatycznych systemach transportowych oraz instalacjach, w których wymagana jest szybka rozbudowa lub modernizacja infrastruktury sterującej i zasilającej.
Wtyk do modułu Exact8, 6xM8, 3-polowego 8000-86049-3500500 to niezawodne rozwiązanie dla profesjonalistów poszukujących sprawdzonego i trwałego komponentu do systemów automatyki przemysłowej.
