6-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 386 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 10 wires o Sposób łączenia twisted |
| wire arrangement | szaro-różowe, rosa, czerwony, żółto-biały, (, niebieski, brązowo-żółty, brązowo-zielony, zielono-biały, czerwono-niebieskie, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 12 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | PVC |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Material properties wire insulation (Data) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1,5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 14 |

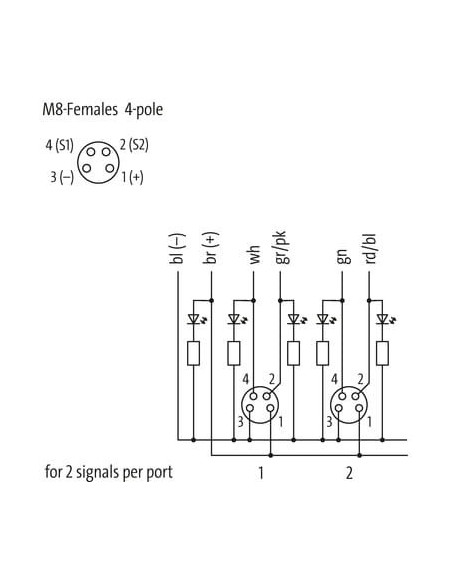

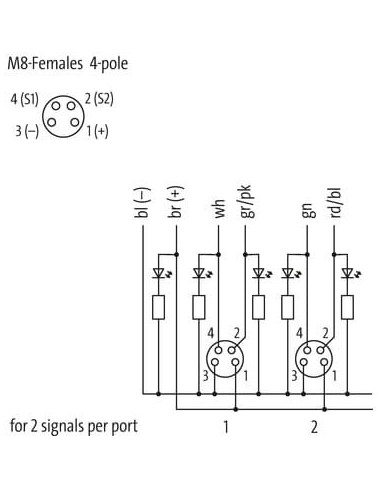

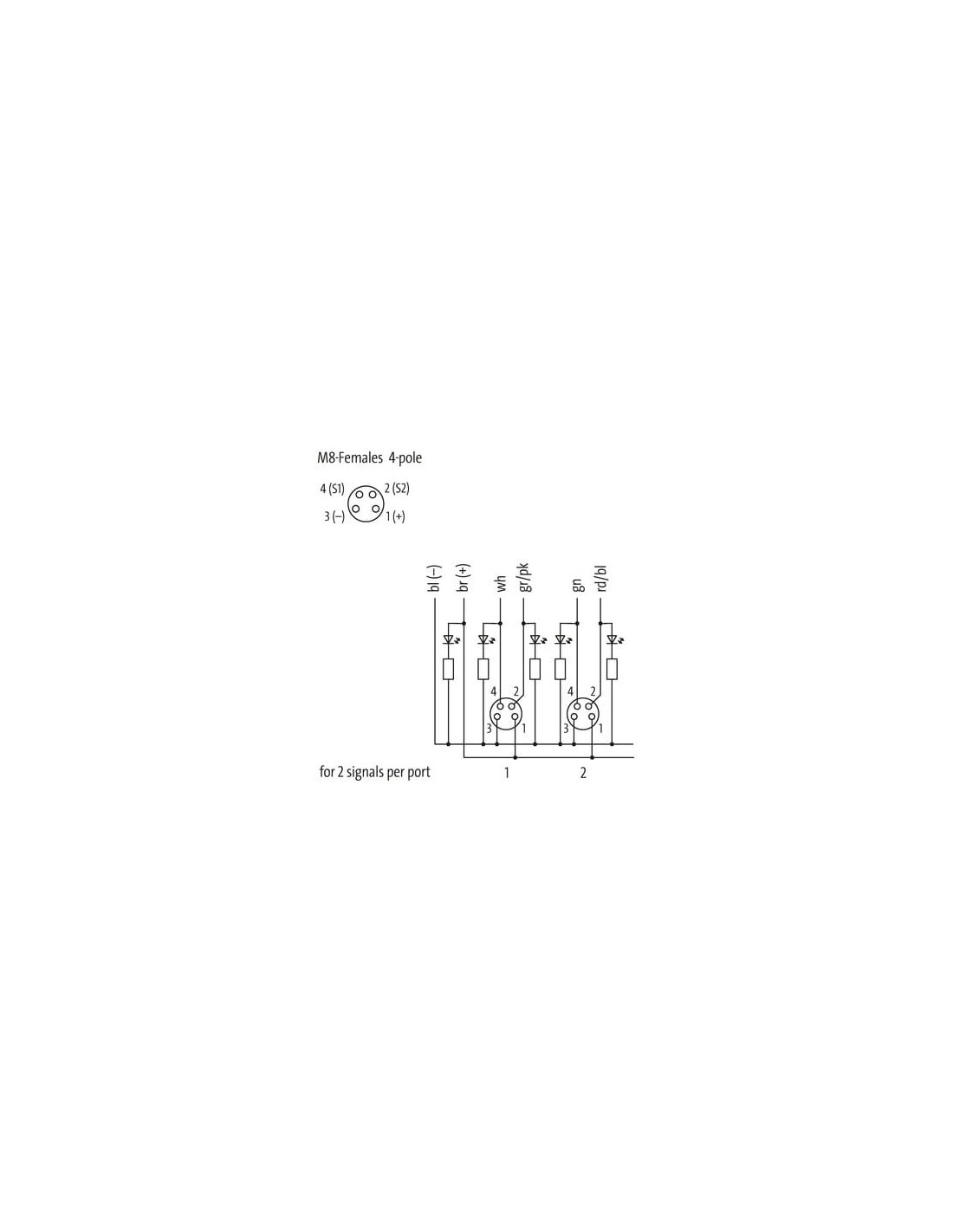

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

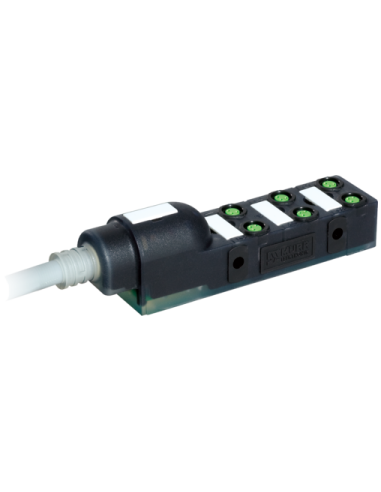

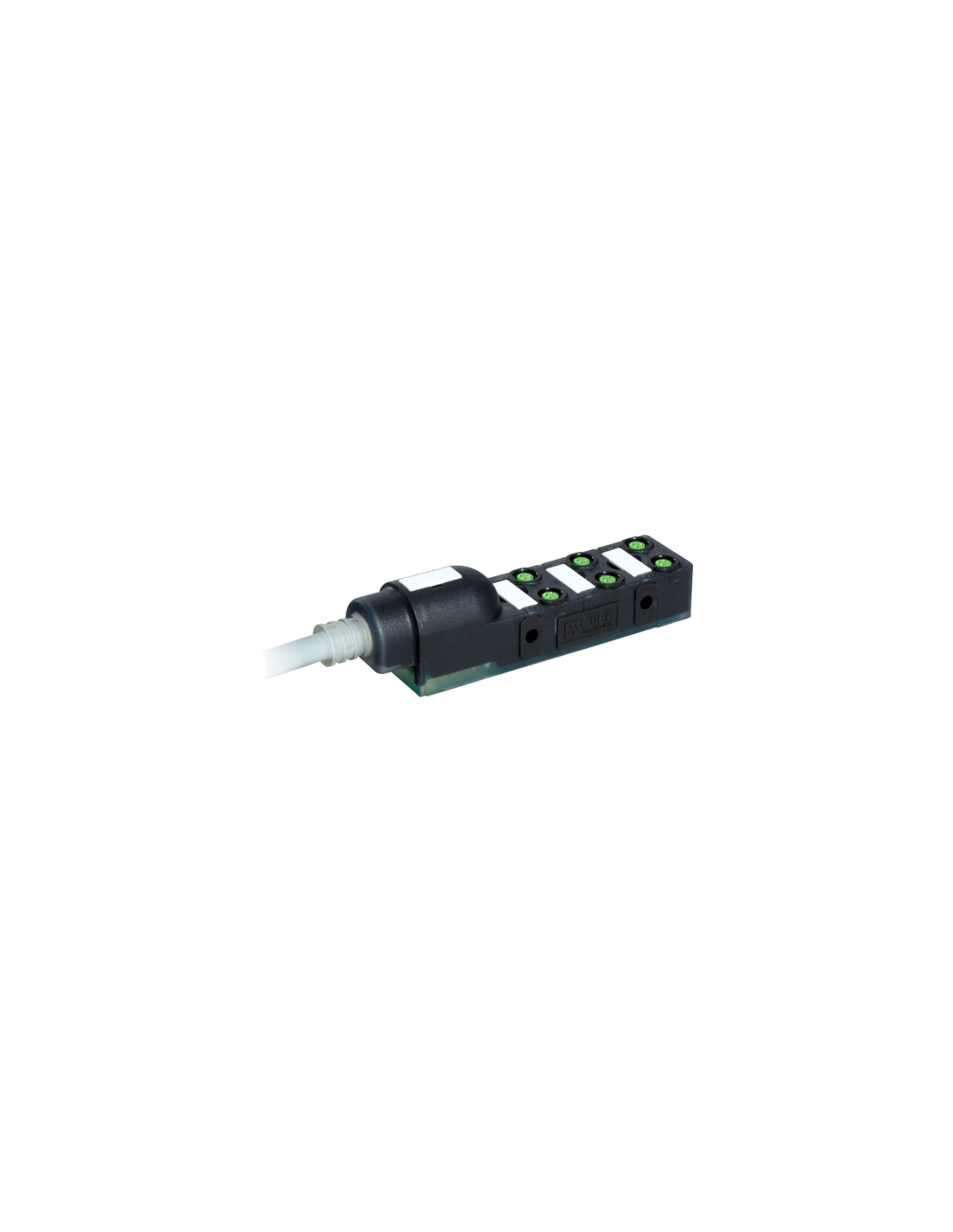

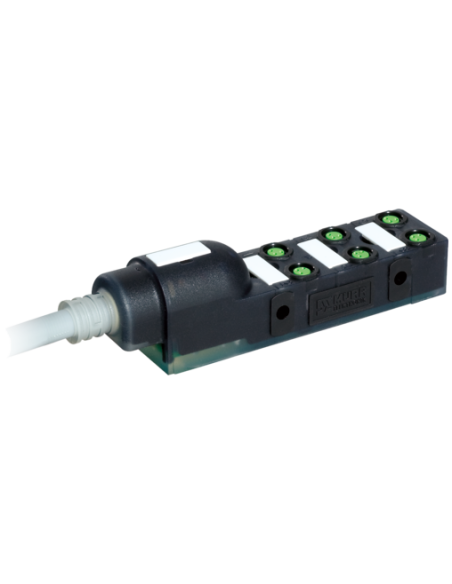

Moduł pasywny Exact8 6xM8 4-polowy z przewodem 3,0 m – profesjonalne rozwiązanie dla automatyki
Moduł pasywny Exact8, 6xM8, 4-polowy to komponent o wysokiej jakości, przeznaczony do rozdziału sygnałów w systemach automatyki przemysłowej. Wyposażony w 6 portów M8 (4-polowych) oraz trwały przewód o długości 3,0 m, umożliwia efektywne podłączanie czujników i elementów wykonawczych w aplikacjach przemysłowych. Kod produktu: 8000-86110-3860300.
Najważniejsze cechy modułu pasywnego Exact8
- 6 portów M8, 4-polowych – dla wygodnego połączenia wielu czujników lub elementów wykonawczych
- Profesjonalny przewód 3,0 m – gotowy do integracji w szafie sterowniczej lub na linii produkcyjnej
- Wytrzymała obudowa z tworzywa sztucznego, odporna na chemikalia i oleje
- Stopień ochrony IP65/IP67 – zapewnia bezpieczną pracę w trudnych warunkach przemysłowych
- Możliwość przesyłania 2 sygnałów na slot – idealne rozwiązanie dla wielokanałowych aplikacji
- Temperatura pracy od -20 °C do +80 °C
- Zgodność z normami UL i IEC; trudnopalność płaszcza przewodu
Zastosowanie modułów Exact8 6xM8 4-polowych w przemyśle
Moduł pasywny 6xM8, 4-polowy znajduje szerokie zastosowanie w różnych sektorach automatyki. W szczególności przeznaczony jest do:
- systemów sterowania maszynami i liniami produkcyjnymi
- aplikacji wymagających rozdziału sygnałów z wielu sensorów i przełączników
- instalacji w szafach sterowniczych wymagających wysokiego poziomu ochrony środowiskowej
- systemów o wysokiej niezawodności, gdzie liczy się łatwość instalacji i pewność połączenia
Łatwość montażu dzięki gwintom M8 oraz wytrzymałość mechaniczna sprawiają, że moduł sprawdzi się zarówno w nowoczesnych liniach produkcyjnych, jak i podczas modernizacji istniejących instalacji.
Budowa i wytrzymałość modułu Exact8 z przewodem PUR/PVC
Szczelna obudowa (IP65/IP67) oraz specjalnie dobrane materiały, takie jak tworzywo sztuczne o dobrej odporności chemicznej i na oleje, zapewniają długą żywotność nawet w wymagających środowiskach przemysłowych. Przewód wykonany w technologii PUR/PVC dodatkowo cechuje się wyjątkową elastycznością oraz trudnopalnością.
- Odporny na płomień: UL 1581, IEC 60332-2-2
- Doskonała odporność na chemikalia i oleje według DIN EN 60811-404
- Odporność na benzynę (w zależności od zastosowania)
- Płaszcz wolny od ołowiu, kadmu, FCKW oraz silikonu
Typowe zastosowania praktyczne Exact8 6xM8
Ten typ modułu pasywnego znajduje szerokie zastosowanie m.in. w:
- systemach automatyki przemysłowej wymagających wielu połączeń czujników
- produkcji maszyn i urządzeń
- zautomatyzowanych liniach technologicznych
- aplikacjach pakujących, sortujących i transportujących
- systemach kontroli jakości i sortowania
Dzięki zastosowaniu standardowych złącz M8 4-polowych, moduł zapewnia uniwersalność i łatwość integracji z istniejącymi rozwiązaniami – zarówno w przemyśle motoryzacyjnym, spożywczym, farmaceutycznym, jak i szeroko pojętej automatyce przemysłowej.
Podsumowanie – Moduł pasywny Exact8 6xM8, 4-polowy z przewodem 3 m
Moduł pasywny Exact8 8000-86110-3860300 to niezawodne i uniwersalne rozwiązanie dla budowy i utrzymania przemysłowych systemów sterowania. Gwarantuje wysoką odporność środowiskową, szeroką kompatybilność z urządzeniami przemysłowymi oraz prostotę instalacji, co przekłada się na wydajność i niezawodność każdego projektu automatyki.
