Dostępny
8-portowy, 3-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
15.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 357 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, fioletowy, czarny, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

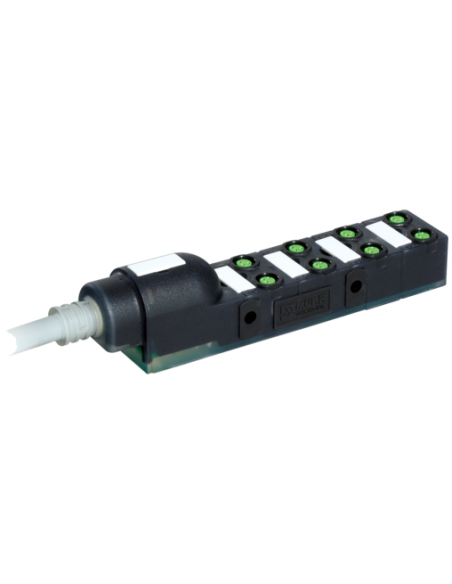

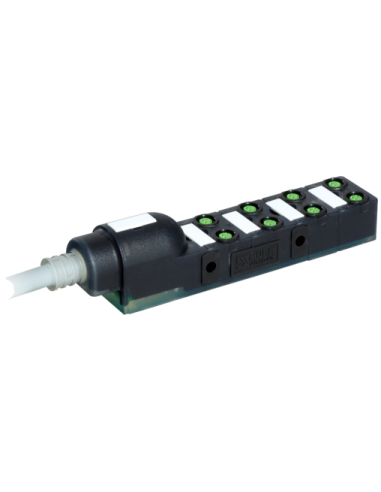

Moduł pasywny Exact8, 8xM8, 3-polowy – niezawodne rozwiązanie do rozdziału sygnałów i zasilania
Moduł pasywny Exact8, 8xM8, 3-polowy o długości 15 metrów (kod produktu: 8000-88010-3571500) to wysokiej jakości komponent przemysłowy, który umożliwia sprawne i uporządkowane podłączenie do ośmiu urządzeń z wykorzystaniem złączy M8. Moduł ten znajduje szerokie zastosowanie w automatyce przemysłowej, na liniach produkcyjnych oraz w systemach transportowych, gdzie istotne jest szybkie i bezpieczne łączenie czujników oraz elementów wykonawczych z systemem sterującym.
Najważniejsze cechy modułu Exact8 8xM8 3-polowego

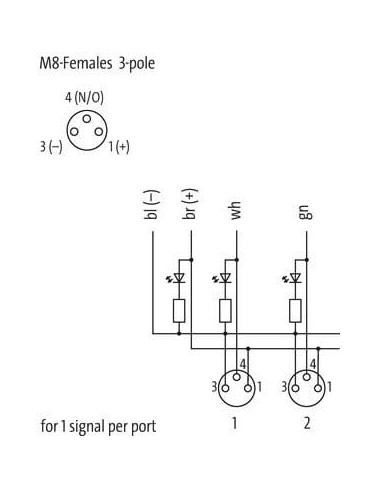

- 8 portów M8, 3-pinowych – umożliwia jednoczesne podłączenie do ośmiu urządzeń (czujników, siłowników, elementów wykonawczych).
- Przemysłowa wytrzymałość – obudowa wykonana z chemicznie odpornego i olejoodpornego tworzywa sztucznego odpowiada za długotrwałe użytkowanie nawet w trudnych warunkach.
- Wysoki stopień ochrony – IP65, IP67 – zapewnia odporność na pył oraz wodę, dzięki czemu moduł idealnie nadaje się do zastosowań w wymagającym środowisku przemysłowym.
- Kabel hybrydowy o długości 15 m – trwała izolacja PUR/PVC jest odporna na zgięcia i wielokrotne ruchy (ponad 2 miliony cykli), co czyni go odpowiednim do pracy w ruchomych aplikacjach.
- Wysoka wydajność prądowa – prąd na styk do 2 A, całkowity prąd modułu do 8 A oraz wytrzymałość napięciowa do 300 V zwiększają uniwersalność zastosowań.

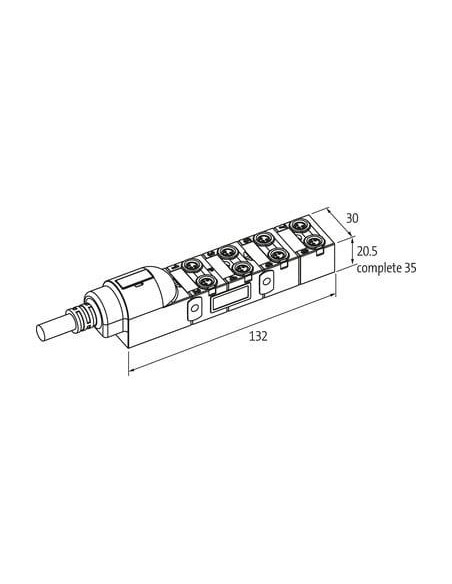

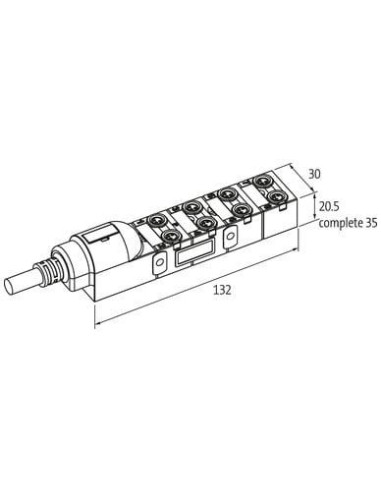

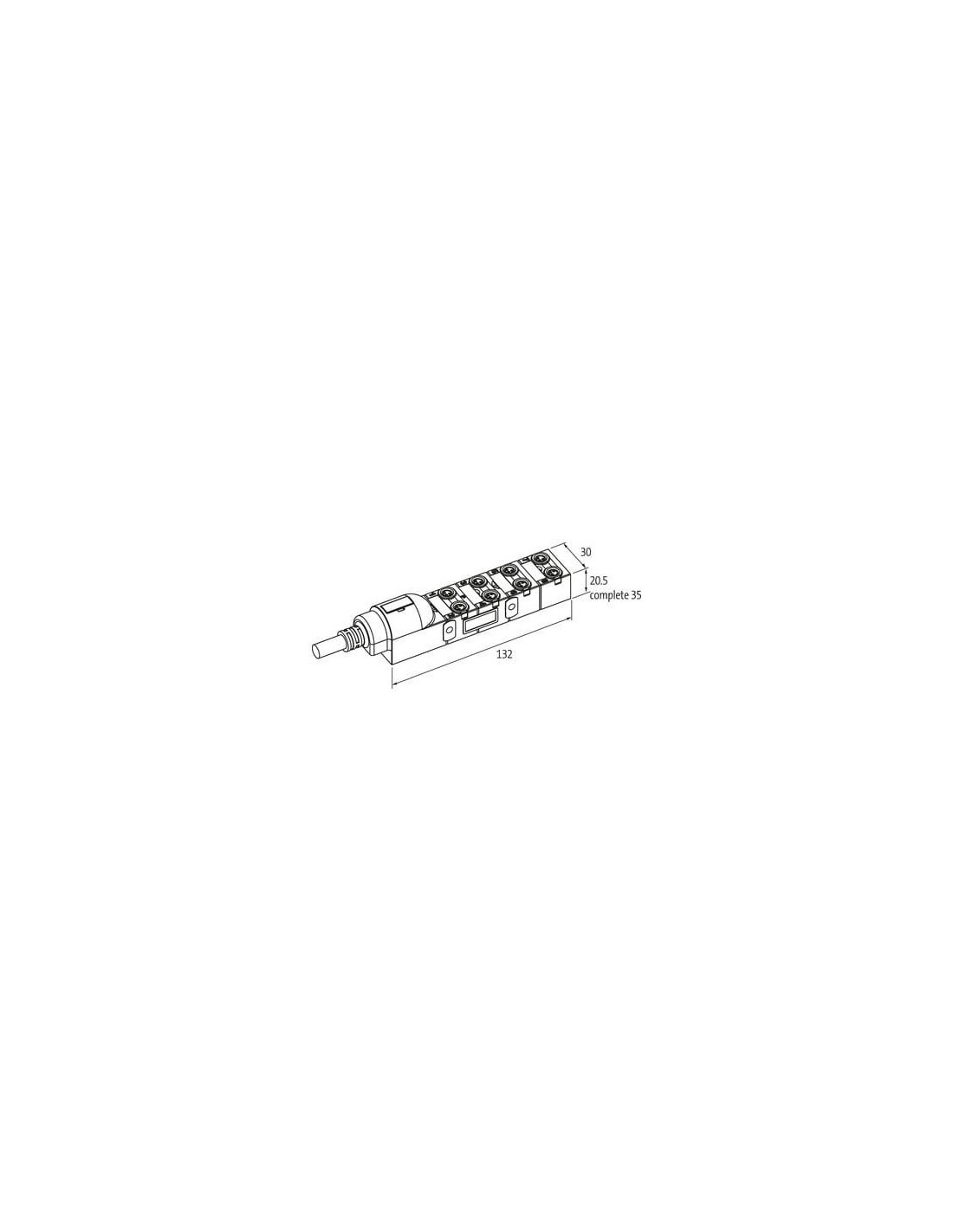

- Intuicyjny montaż – złącza M8 x 1 oraz kompaktowe wymiary (132 × 30 × 20,5 mm) pozwalają na wygodny montaż nawet w ograniczonych przestrzeniach.

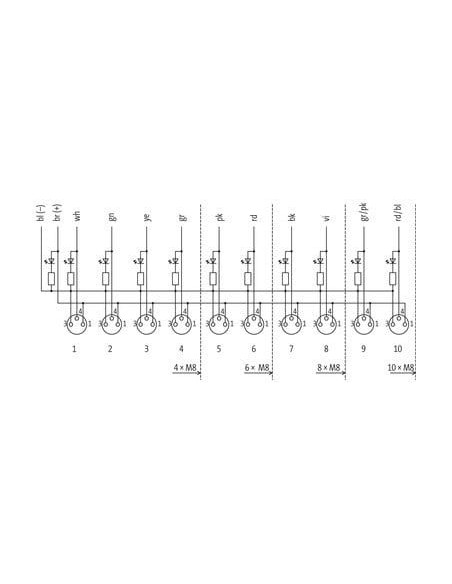

- Ledy sygnalizacyjne dla każdego portu – ułatwiają szybką diagnostykę działania podłączonych urządzeń.
Zastosowania oraz korzyści z wykorzystania modułu pasywnego 8xM8 Exact8
Moduł stosowany jest w systemach automatyki przemysłowej, gdzie wymagana jest szybka identyfikacja i łatwość okablowania czujników oraz urządzeń końcowych na maszynach i liniach produkcyjnych. Exact8 8xM8 umożliwia redukcję ilości przewodów poprowadzonych do szafy sterowniczej oraz ograniczenie czasu montażu, minimalizując ryzyko błędów przy łączeniu przewodów.
- Linie produkcyjne i montażowe – łatwy rozdział sygnałów oraz zasilania pojedynczych elementów.
- Maszyny pakujące, sortujące i transportujące – bezpieczna oraz szybka integracja czujników i siłowników.
- Systemy bezpieczeństwa i monitoringu – niezawodne i odporne rozwiązanie dla wymagających aplikacji przemysłowych.
Budowa i odporność – trwałość Exact8 na lata użytkowania
Obudowa modułu wykonana jest z chemicznie odpornego tworzywa sztucznego, co chroni wnętrze przed trudnymi mediami przemysłowymi. Odporność na oleje, benzynę oraz działanie czynników chemicznych czyni go doskonałym wyborem do pracy zarówno w fabrykach, jak i zakładach przetwórstwa. Kabel hybrydowy o powłoce PUR/PVC oraz wytrzymała izolacja zapewniają długotrwałą eksploatację przy powtarzalnych ruchach przewodu.
Parametry pracy i bezpieczeństwo użytkowania
Exact8 8xM8, 3-polowy pracuje niezawodnie w szerokim zakresie temperatur – od -20°C do +80°C dla modułu oraz od -30°C do +80°C dla kabla w stanie nieruchomym. Odporność na płomień (m.in. IEC 60332-2-2, UL 1581 FT2) oraz wykonanie pozbawione szkodliwych składników (bezołowiowe, wolne od kadmu, FCKW i silikonu) zwiększają bezpieczeństwo oraz zgodność z restrykcyjnymi normami przemysłowymi.
Podsumowanie – dla kogo przeznaczony jest moduł pasywny 8xM8 Exact8?
Moduł pasywny Exact8, 8xM8 3-polowy to rozwiązanie skierowane głównie do firm integratorskich, działów utrzymania ruchu, automatyków oraz konstruktorów maszyn, którzy oczekują niezawodności, trwałości i wygody podczas budowy czy modernizacji układów automatyki przemysłowej. Kompatybilność ze standardowymi złączami M8, łatwy montaż oraz wysoka odporność na warunki przemysłowe zapewniają szerokie możliwości wykorzystania tego modelu w wielu branżach produkcyjnych i technologicznych.
