10-portowy, 3-piny
15.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 384 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, czarny, fioletowy, (rosa, szary, żółty, zielony, biały, , niebieski, czerwono-niebieskie, szaro-różowe) |
Mechanical data | Cable
| Cable weigth | 121 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 24 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 12 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

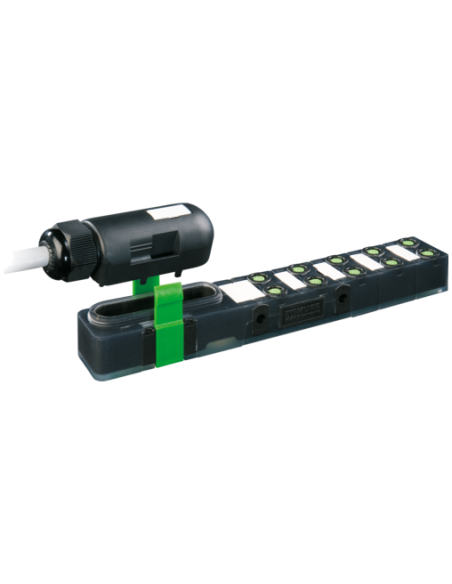

Exact8 10xM8 3-biegunowy – Rozdzielacz sygnałów z zaciskiem sprężynowym
Exact8, 10xM8, 3-biegunowy, nasadka wtyczka, sprężynowy (kod produktu: 8000-80040-3841500) to zaawansowany rozdzielacz sygnałów przeznaczony do stosowania w wymagających aplikacjach przemysłowych. Urządzenie umożliwia efektywne podłączenie do 10 urządzeń za pomocą złączy M8, co znacznie usprawnia organizację okablowania oraz serwis urządzeń automatyki.
Najważniejsze zalety rozdzielacza Exact8 10xM8
- 10 niezależnych portów M8 – umożliwia jednoczesne podłączenie wielu czujników lub urządzeń wykonawczych.
- Zaciski sprężynowe – szybki, solidny i bezpieczny montaż przewodów, bez konieczności lutowania.
- Wysoki stopień ochrony IP67 – idealny do pracy w trudnych warunkach przemysłowych, również w obecności pyłów i wilgoci.
- Zakres temperatur pracy od -20°C do 80°C – gwarancja niezawodności nawet w skrajnych warunkach.
- Trwała obudowa z tworzywa sztucznego – zapewnia odporność na działanie substancji chemicznych, olejów i innych agresywnych mediów.
- Odporność na płomienie – zapewnia bezpieczne użytkowanie nawet w warunkach wysokich temperatur.
- Szerokie możliwości montażu – kompaktowe wymiary oraz łatwość montażu dzięki gwintom M8.
Zastosowanie rozdzielacza Exact8 10xM8 w automatyce przemysłowej
Moduł rozdzielacza Exact8 znajduje szerokie zastosowanie w instalacjach automatyki i systemach sterowania, gdzie wymagana jest szybka i uporządkowana dystrybucja sygnałów:
- Automatyzacja linii produkcyjnych
- Maszyny pakujące oraz transportujące
- Systemy sterowania czujnikami i aktuatorami
- Infrastruktura magazynowa oraz zrobotyzowane stanowiska pracy
Urządzenie pozwala na znaczne skrócenie czasu montażu oraz modernizacji stanowisk dzięki zastosowaniu złączy M8 oraz wygodnych zacisków sprężynowych.
Budowa i cechy techniczne Exact8 10xM8

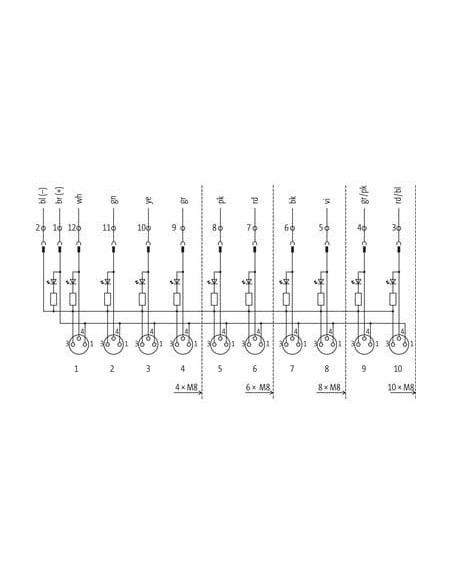

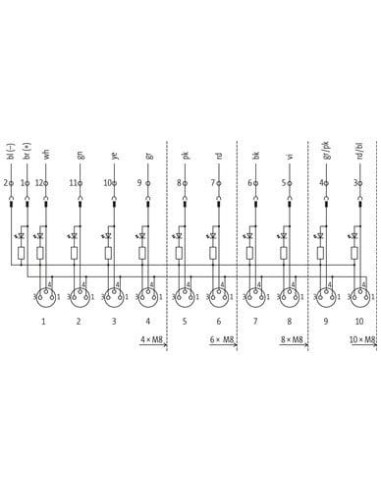

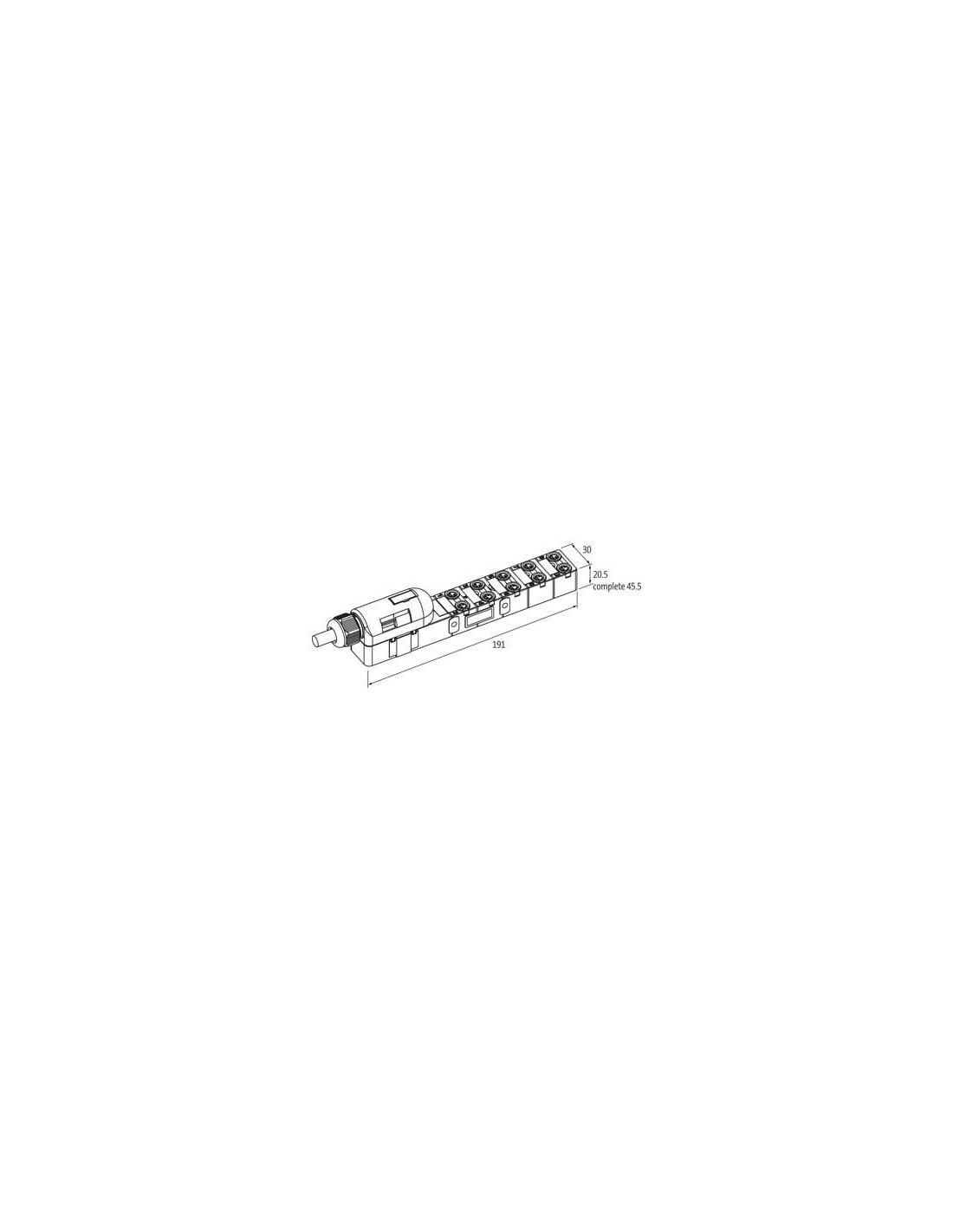

Moduł rozdzielający posiada 10 portów M8 (3-biegunowych – standard "A" coding), które są rozmieszczone liniowo, co jest widoczne na rysunku technicznym. Wszystkie połączenia prowadzone są poprzez przewód o długości 15 m (inne długości dostępne na zamówienie). Przejrzysta konstrukcja zacisków oraz wyraźne oznaczenia kolorystyczne przewodów ułatwiają prawidłowy montaż i diagnostykę.
- Obudowa z tworzywa sztucznego – zapewnia trwałość i lekkość

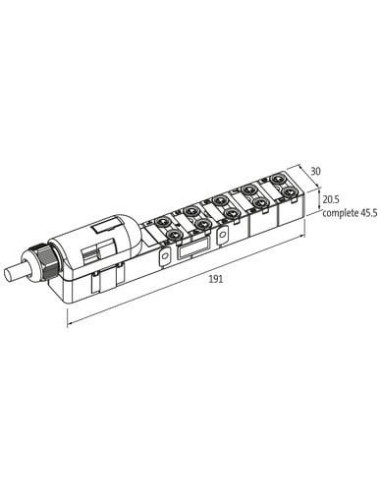

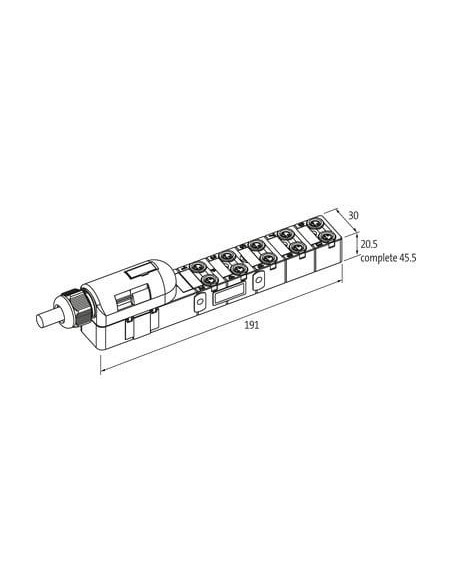

- Kompaktowe wymiary – długość 191 mm, szerokość 30 mm, wysokość 45,5 mm

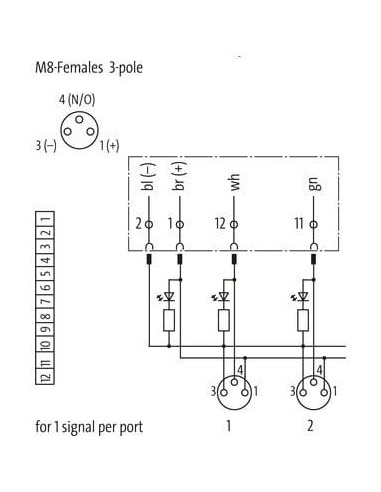

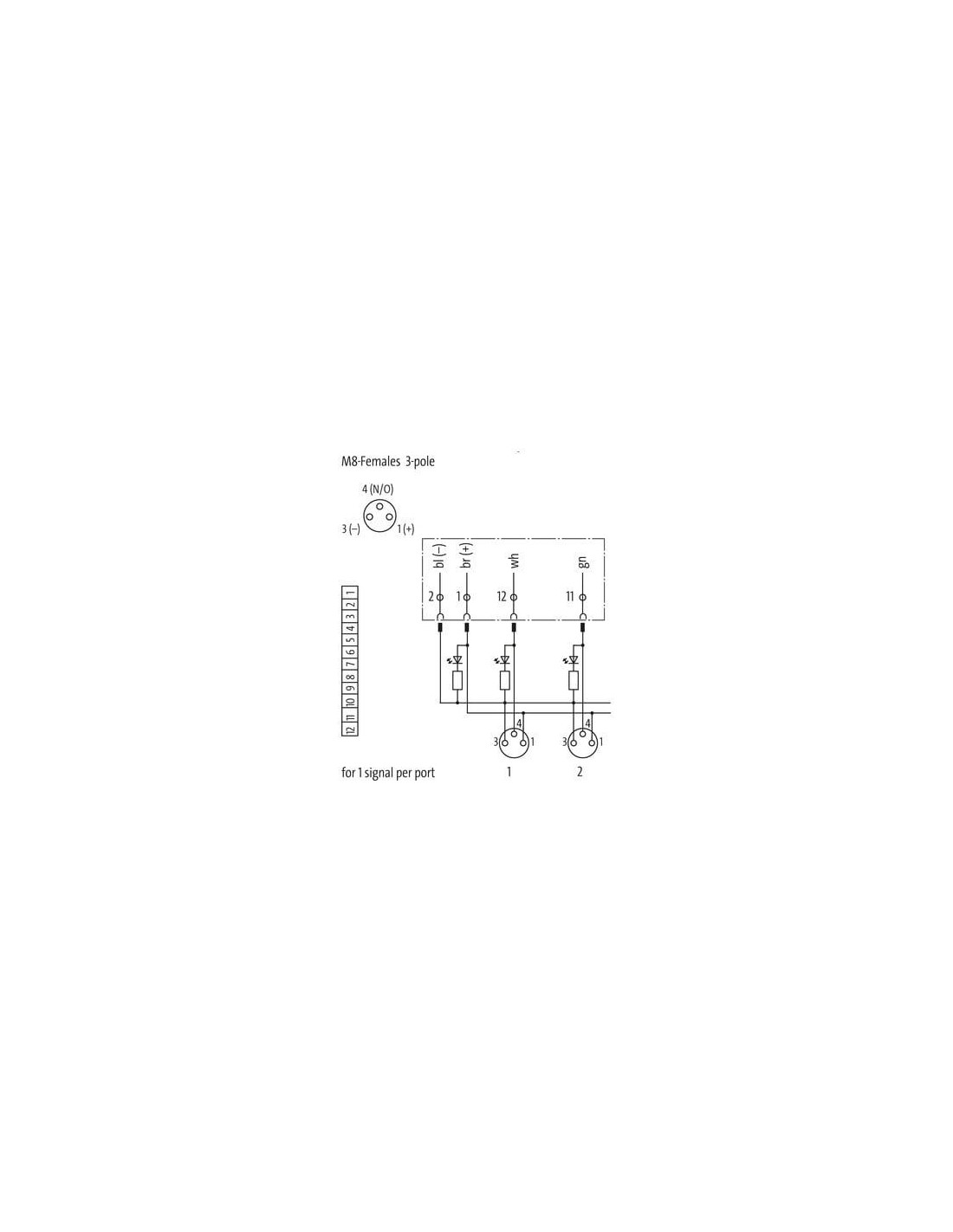

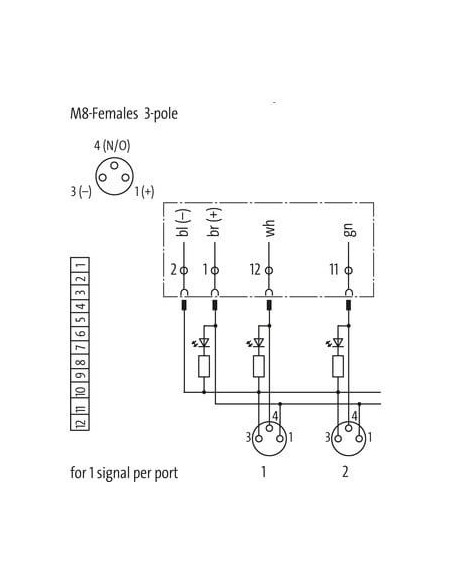

- Złącza M8 – 3-pinowe, z wyraźnym oznaczeniem funkcji każdego pinu: +, -, S
Odporność i bezpieczeństwo
Wysoka odporność na działanie płynów przemysłowych, dobra odporność chemiczna oraz trudnopalność sprawiają, że rozdzielacz Exact8 doskonale sprawdzi się w wymagających środowiskach produkcyjnych i magazynowych.
- Bezhalogenowy płaszcz kabla o podwyższonej odporności chemicznej
- Kabel dostosowany do intensywnych zgięć oraz instalacji ruchomych (do 5 mln cykli)
- Trudnopalność zgodna z normami IEC i UL
- Certyfikat cURus – potwierdzenie zgodności z wymaganiami bezpieczeństwa
Podsumowanie – kluczowe korzyści zastosowania Exact8 10xM8
Rozdzielacz Exact8 10xM8 umożliwia błyskawiczne i niezawodne podłączenie urządzeń w środowisku przemysłowym, dzięki czemu uporządkowanie sygnałów oraz rozbudowa instalacji stają się prostsze niż kiedykolwiek. Trwałość, bezpieczeństwo oraz szeroka gama zastosowań czynią ten moduł idealnym elementem każdej nowoczesnej automatyki przemysłowej.
