Dostępny
10-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
5.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 412 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 14 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | fioletowy, brązowo-różowy, brązowo-szary, brązowo-niebieski, biało-różowy, czarny, niebiesko-biały, szaro-biały, (, niebieski, brązowo-żółty, zielony, czerwono-niebieskie, szary, brązowo-zielony, czerwony, żółto-biały, żółty, zielono-biały, biały, szaro-r |
Mechanical data | Cable
| Cable weigth | 182,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 20 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | PVC |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1,5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 20 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |
Moduł pasywny Exact8 10xM8 4-polowy – niezawodne łączenie w aplikacjach przemysłowych

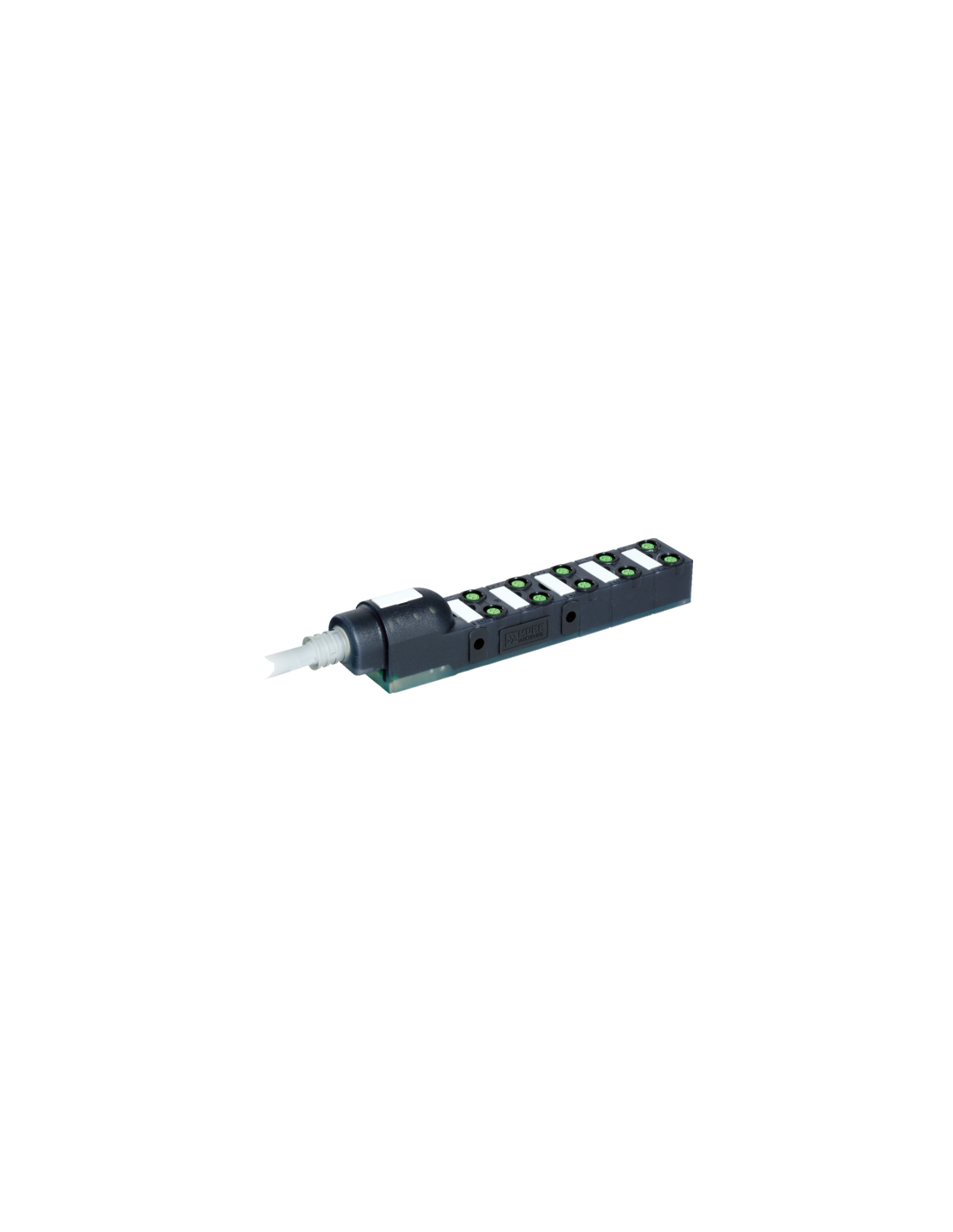

Moduł pasywny Exact8 10xM8, 4-polowy o kodzie 8000-80110-4120500 to specjalistyczny komponent przeznaczony do wymagających aplikacji automatyki przemysłowej. Produkt umożliwia równoczesne podłączenie do 10 urządzeń poprzez złącza M8, 4-polowe, zapewniając łatwość i przejrzystość instalacji.
Zastosowanie modułu pasywnego Exact8 w systemach przemysłowych
Moduł dystrybucyjny Exact8 znajduje zastosowanie w nowoczesnych liniach produkcyjnych, maszynach, systemach transportowych oraz wszędzie tam, gdzie liczy się niezawodność oraz klarowne prowadzenie sygnałów sterujących. Niezawodność połączeń oraz prostota montażu sprawiają, że jest idealnym rozwiązaniem do integracji w szafach sterowniczych i instalacjach rozproszonych.
- Łączność wielu czujników – doskonały w miejscach wymagających obsługi kilku sygnałów jednocześnie.
- Przegląd i optymalizacja okablowania – zamienia plątaninę pojedynczych przewodów na uporządkowaną strukturę.
- Rozwiązania dla automatyki – zsynchronizowana praca urządzeń dzięki szybkiemu łączeniu i odłączaniu komponentów.
Kluczowe cechy i zalety modułu Exact8 10xM8
Moduł pasywny Exact8 został wyposażony w 10 złączy M8, przy czym każde z nich ma 4 styki, co umożliwia przesył dwukanałowy (2 sygnały) na port. Specjalna konstrukcja i zastosowane materiały zapewniają nie tylko odporność mechaniczną, ale także wysoką ochronę przed wpływem czynników środowiskowych i chemicznych (stopień ochrony IP65 oraz IP67). Obudowa wykonana z trwałego tworzywa sztucznego gwarantuje odporność na oleje, paliwa i chemikalia.
- Wysoka odporność chemiczna i mechaniczna – sprawdzi się w trudnych warunkach przemysłowych.
- Płaszcz przewodu PUR/PVC – zapewnia elastyczność i trwałość okablowania.
- Trudnopalność – podwyższone bezpieczeństwo pracy w przemyśle.
Budowa, montaż i integracja modułu Exact8

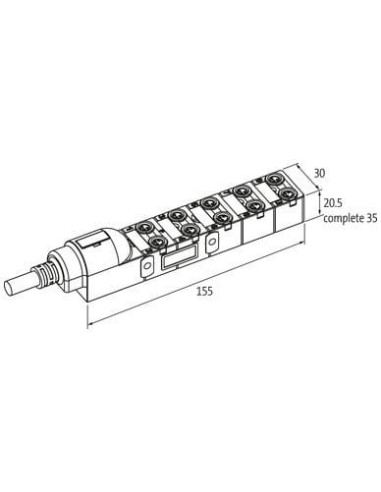

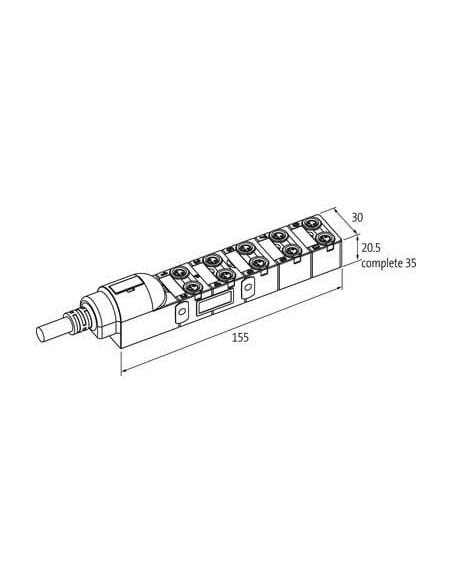

Kompaktowa budowa (wymiary 155 x 30 x 20,5 mm) oraz ergonomiczne rozmieszczenie gniazd zapewniają prosty i szybki montaż gwintowany (M8 x 1). Moduł umożliwia wygodne zarządzanie okablowaniem oraz minimalizację miejsca potrzebnego na instalację.
- Wysoka liczba cykli gięcia (do 1,5 mln) – idealny dla aplikacji z elementami ruchomymi.
- Elastyczność długości kabla – dopasowanie do rozwiązań indywidualnych.
- Kolorystyka przewodów sprzyja szybkiemu identyfikowaniu sygnałów.
Typowe zastosowania modułu pasywnego 10xM8 4-polowego
Pasywne moduły dystrybucyjne takie jak Exact8 są stosowane w:
- Automatyzacji maszyn (np. rozwiązania pick&place, robotyka).
- Budowie linii montażowych i produkcyjnych.
- Logistyce i systemach transportowych.
- Integracji szaf sterowniczych.
- Systemach detekcji i pomiarowych.
Dlaczego warto wybrać moduł dystrybucji sygnałów Exact8?
Moduł pasywny Exact8 10xM8 pozwala na bezpieczne, wygodne oraz wydajne rozprowadzanie sygnałów na stanowiskach pracy i w automatycznych układach przemysłowych. Sprawdza się wszędzie tam, gdzie kluczowa jest niezawodność działania, łatwość integracji oraz odporność na wymagające warunki przemysłowe.
Więcej szczegółowych danych technicznych można znaleźć w dostępnej dokumentacji produktu.
