4-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 358 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, brązowo-zielony, zielono-biały, czerwono-niebieskie, szaro-różowe, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 116,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1,5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

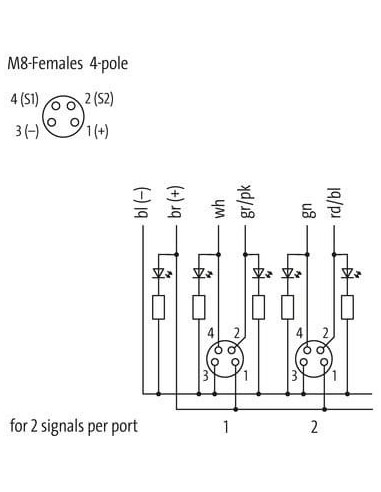

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |
Moduł pasywny Exact8 4xM8, 4-polowy – bezpieczne połączenia dla automatyki przemysłowej
Moduł pasywny Exact8 4xM8, 4-polowy o długości przewodu 3 m to wysokiej jakości rozwiązanie dla wymagających zastosowań w systemach automatyki oraz budowie maszyn. Dzięki kompaktowej obudowie, wysokiej odporności chemicznej oraz certyfikatom bezpieczeństwa stanowi niezawodny wybór do integracji w środowiskach przemysłowych.
Zastosowania modułów pasywnych – wszechstronność Exact8
Moduł Exact8 4xM8 doskonale sprawdza się w instalacjach, w których wymagana jest szybka i pewna dystrybucja sygnałów oraz zasilania do wielu czujników lub elementów wykonawczych. Typowe obszary zastosowań to:
- Automatyzacja linii produkcyjnych
- Budowa maszyn i urządzeń
- Sterowanie procesami przemysłowymi
- Robotyka przemysłowa
- Systemy bezpieczeństwa i monitoringu
Wytrzymała konstrukcja i odporność na trudne warunki przemysłowe
Obudowa wykonana z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje zapewnia bezawaryjną pracę nawet w agresywnych środowiskach przemysłowych. Moduł charakteryzuje się klasą szczelności IP65 i IP67, co pozwala na montaż zarówno w suchych, jak i wilgotnych miejscach, z pełną ochroną przed pyłem i wodą.
Bezpieczne i wygodne podłączanie dokładnie tam, gdzie potrzeba
Wyposażony w cztery gniazda M8, 4-polowe z gwintem montażowym M8 x 1 umożliwia szybkie podłączenie standardowych przewodów sygnałowych. Dodatkowo przewód hybrydowy (sygnał + zasilanie) wykonany z trwałego materiału PUR/PVC zapewnia wysoką elastyczność oraz odporność na zginanie, a wysoka liczba cykli gięcia (1,5 mln) pozwala na stosowanie w ruchomych aplikacjach.
Najważniejsze zalety modułu Exact8 4xM8, 4-polowego
- Kompaktowe wymiary (96 x 30 x 20,5 mm) – łatwość montażu nawet w ograniczonej przestrzeni
- Odporność na trudne warunki przemysłowe – doskonała ochrona przed pyłem i wilgocią
- Trudnopalność oraz zgodność z normami IEC, UL – bezpieczna praca w aplikacjach przemysłowych
- Przewód hybrydowy – sygnał i zasilanie w jednym, eliminacja wielokrotnego okablowania
- Wysoka prądowość i napięcie pracy – do 8 A sumarycznie, 24 V DC
- łatwość identyfikacji przewodów i bezproblemowa integracja dzięki standaryzowanym złączom
Dlaczego warto wybrać moduł pasywny Exact8?
Exact8 gwarantuje niezawodne połączenie wielu czujników i elementów automatyki w jednym miejscu, z zachowaniem pełnej odporności na warunki przemysłowe i wieloletnią trwałością. Możliwość pracy w szerokim zakresie temperatur (-20 do 80°C) oraz odporność na działanie olejów, benzyn i chemikaliów sprawiają, że ten moduł jest wszechstronnym komponentem każdej nowoczesnej instalacji automatyki.
