8-portowy, 3-piny
dla sygnałów NPN 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 359 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, fioletowy, czarny, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 110 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

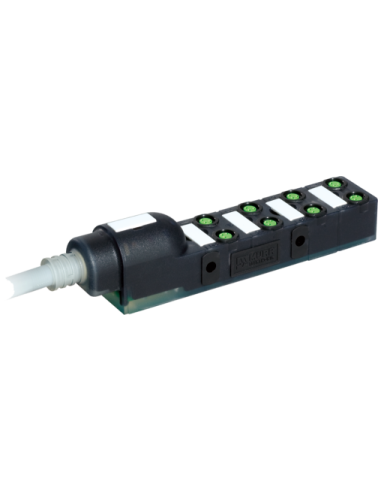

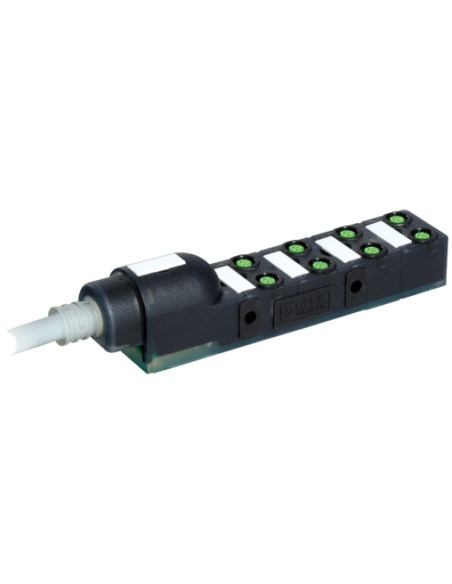

Moduł pasywny Exact8 8xM8 3-biegunowy – profesjonalna dystrybucja sygnałów w automatyce
Moduł pasywny Exact8, 8xM8, 3-biegunowy (kod produktu: 8000-88011-3590500) to wysokiej jakości rozwiązanie przeznaczone do niezawodnego rozdzielania sygnałów w systemach automatyki przemysłowej. Moduł umożliwia szybkie i wygodne podłączenie do ośmiu czujników lub elementów wykonawczych wyposażonych w złącza M8, co sprawia, że doskonale sprawdza się w aplikacjach wymagających modularności oraz łatwego serwisowania.
Najważniejsze cechy i zalety modułu Exact8 8xM8
- 8 portów M8 – każde gniazdo wyposażone w 3 piny, co pozwala na podłączenie pojedynczego sygnału na port.
- Zasilanie 24 V DC – zapewnia bezpieczną i stabilną pracę zgodną z wymaganiami większości instalacji przemysłowych.
- Odporność na trudne warunki – obudowa wykonana z tworzywa sztucznego, odpornego na chemikalia oraz oleje. Moduł posiada wysoki stopień ochrony IP65 oraz IP67, co zapewnia bezpieczeństwo użytkowania nawet w wymagających środowiskach.
- Praca z sygnałami NPN – idealne rozwiązanie dla aplikacji sterowniczych korzystających z popularnych sygnałów typu NPN 24 V DC.
- Wskaźniki LED dla każdego wejścia – umożliwiają szybką kontrolę stanu sygnału bez konieczności używania dodatkowych narzędzi diagnostycznych.

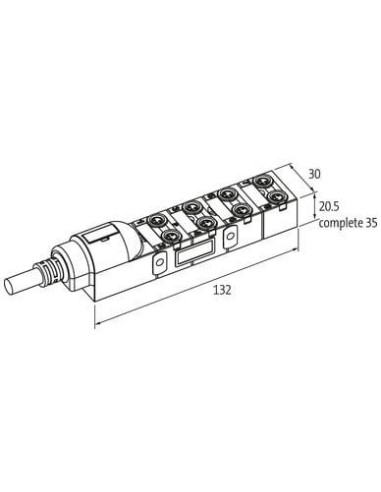

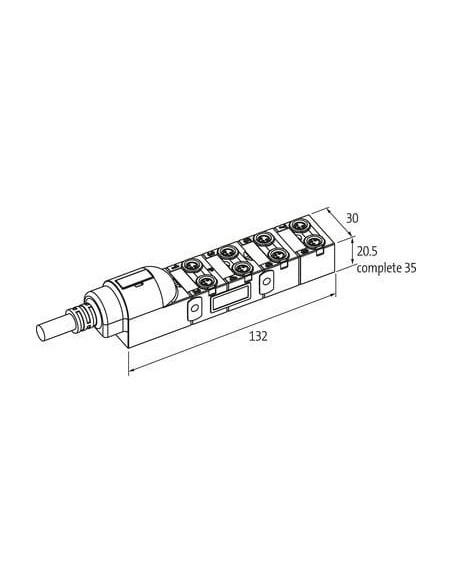

- Kompaktowe wymiary – zoptymalizowana konstrukcja (132 x 30 x 20,5 mm) pozwala na montaż nawet w ograniczonej przestrzeni szafy sterowniczej lub na maszynie.
Zastosowania modułu pasywnego 8xM8
Moduł pasywny Exact8 znajduje zastosowanie w szerokim zakresie zadań automatyki przemysłowej, m.in.:
- Przemysł maszynowy oraz linie produkcyjne
- Systemy zautomatyzowanej kontroli i monitoringu procesów
- Montaż czujników i siłowników w złożonych instalacjach
- Modernizacja i rozbudowa istniejących systemów sterowania
- Stacje testujące, pakujące oraz sortujące
Moduł pozwala na szybkie tworzenie przejrzystych i uporządkowanych instalacji, redukując czas poświęcony na okablowanie i serwis.
Wytrzymałość i elastyczność podczas użytkowania
Exact8 to rozwiązanie, które sprawdzi się zarówno w zastosowaniach wymagających wysokiej niezawodności, jak i tam, gdzie konieczna jest odporność na trudne warunki środowiskowe. Odporność na płomienie, oleje oraz podwyższoną wilgotność pozwala na bezpieczną eksploatację w miejscach narażonych na krótkotrwały kontakt z agresywnymi mediami. W takich przypadkach zaleca się uprzednie sprawdzenie odporności materiałów na konkretne czynniki.
Dzięki zastosowaniu kabli o wysokiej jakości, powłokom PUR oraz izolacjom bezhalogenowym i wolnym od metali ciężkich, zapewniono maksymalną trwałość oraz bezpieczeństwo środowiskowe. Moduł pozwala na szybki montaż przy użyciu gwintów M8 x 1 oraz typowego montażu śrubowego.
Dokładność i pewność podłączeń sygnałowych

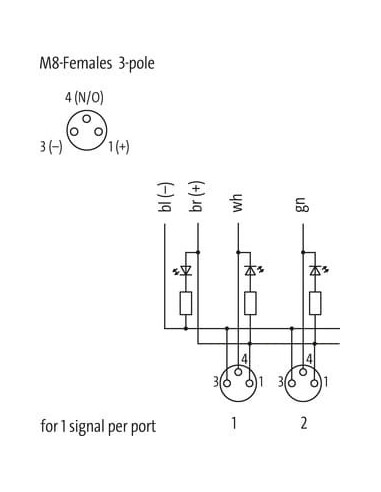

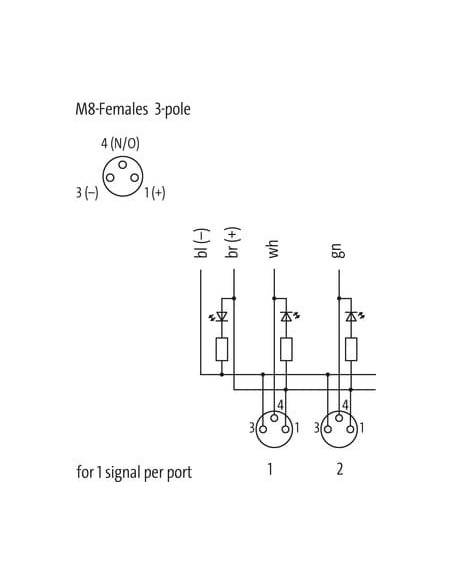

Dzięki standaryzacji wyprowadzeń oraz precyzyjnemu oznaczeniu pinów w gniazdach (1: +, 3: -, 4: sygnał), podłączenie czujników oraz elementów wykonawczych odbywa się szybko i bezbłędnie. Wyraźne wskaźniki LED ułatwiają diagnostykę podczas rozruchu i bieżącej eksploatacji.

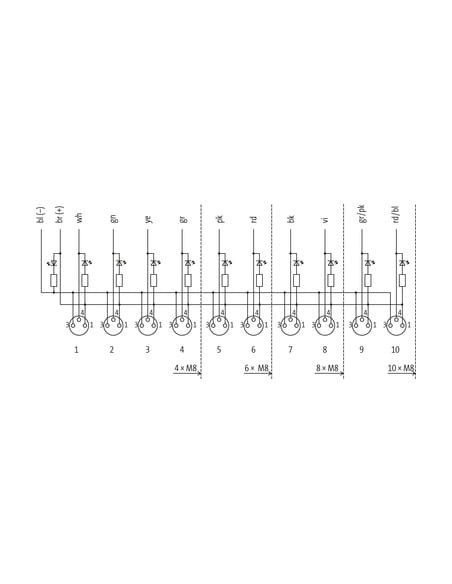

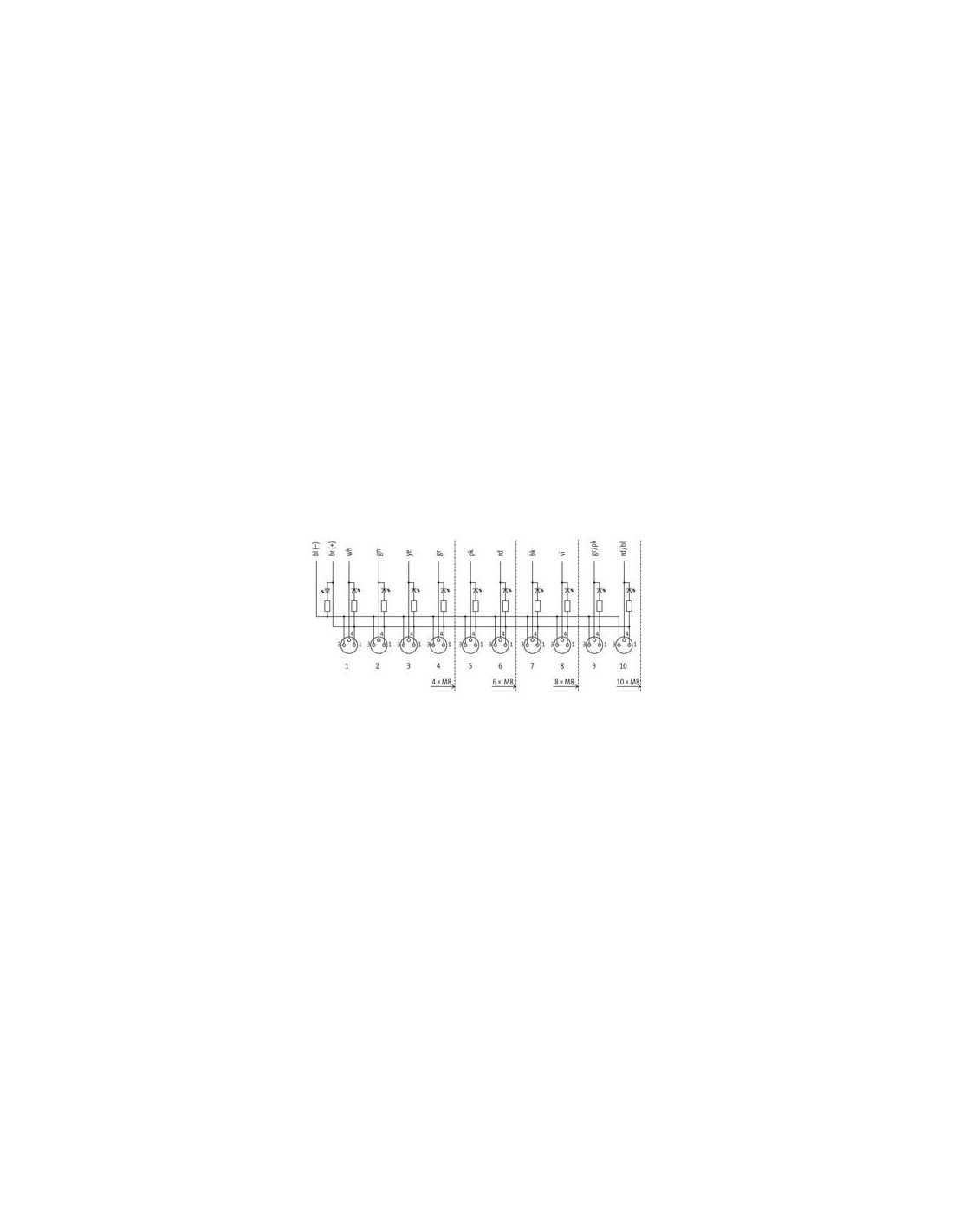

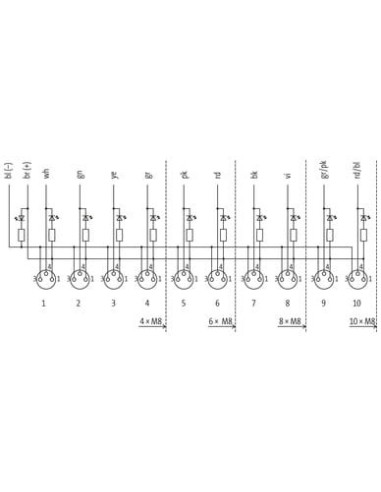

Pełna dokumentacja oznaczeń przewodów oraz schematy połączeń pozwalają na intuicyjne przygotowanie wiązek kablowych, a także minimalizują ryzyko pomyłki podczas okablowania i konserwacji systemu.
