6-portowy, 4-piny
5.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 389 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 10 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, żółto-biały, szaro-różowe, rosa, (, niebieski, brązowo-żółty, brązowo-zielony, zielono-biały, czerwono-niebieskie, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 122,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

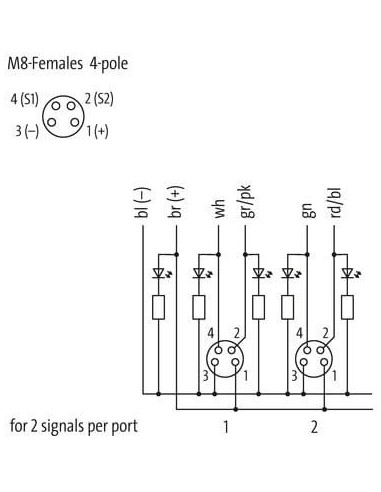

| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

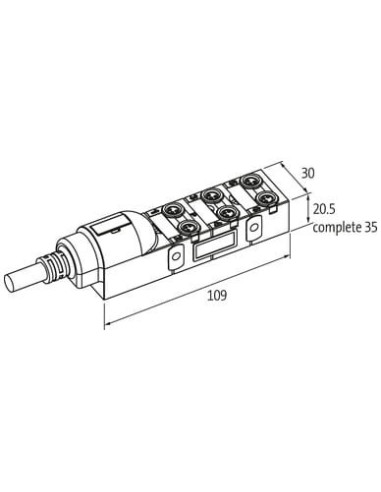

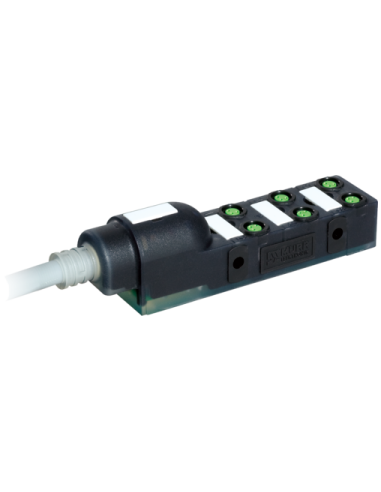

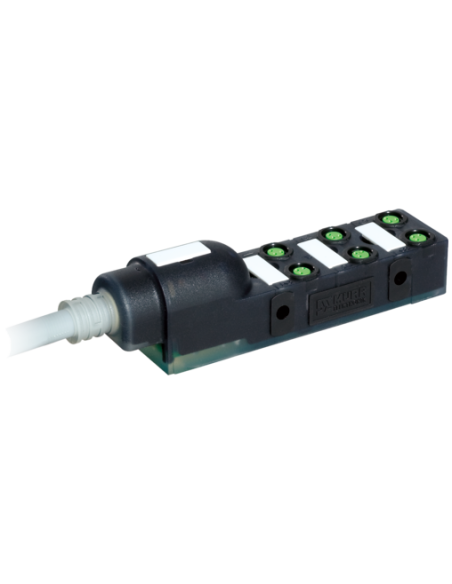

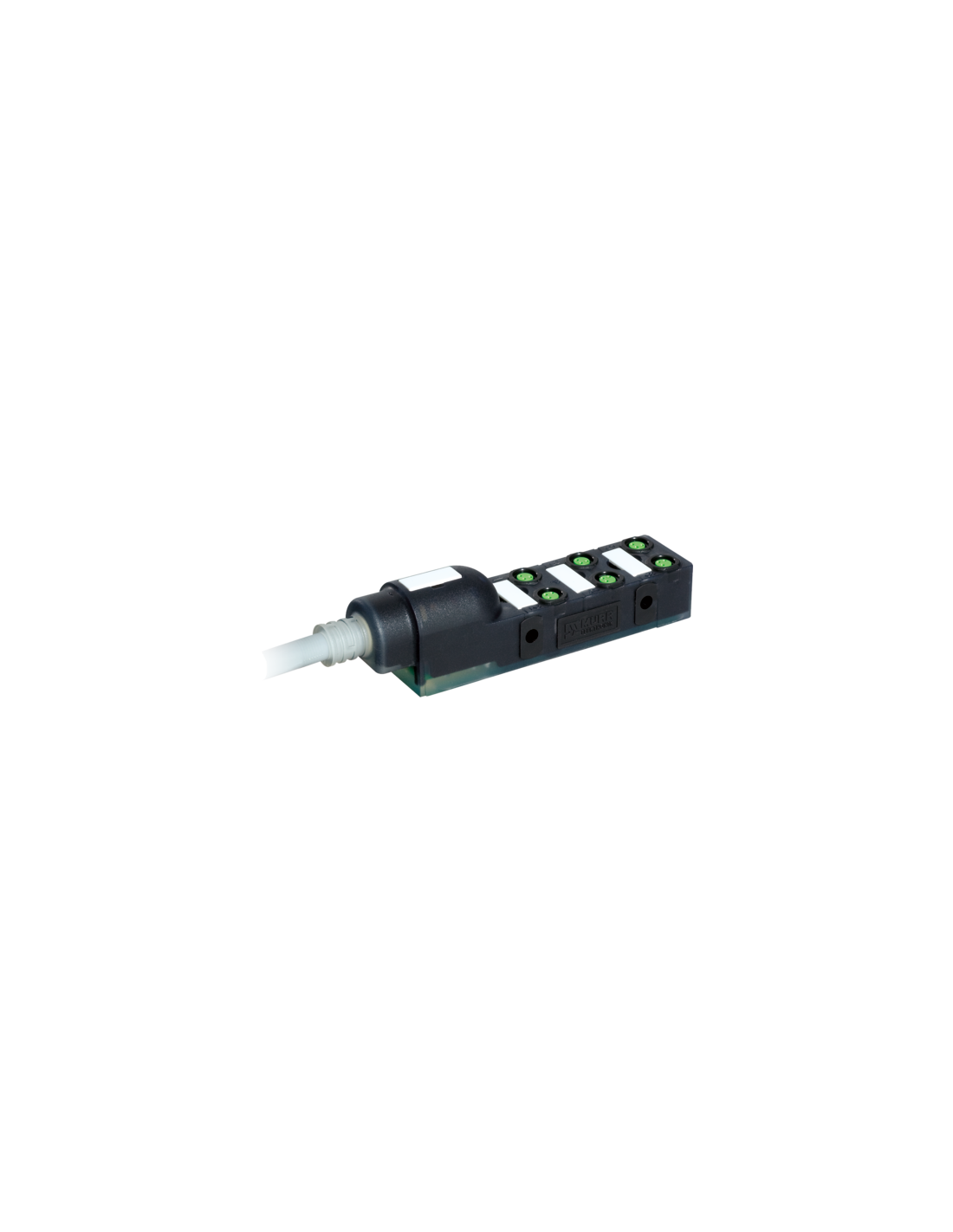

Moduł pasywny Exact8, 6xM8, 4-polowy – niezawodne rozwiązanie dla automatyki przemysłowej
Moduł pasywny Exact8 o kodzie 8000-86110-3890500 to wysokiej jakości komponent przeznaczony do wydajnego i bezpiecznego łączenia sygnałów w systemach automatyki przemysłowej. Umożliwia jednoczesne podłączenie do 6 portów M8 (każdy 4-polowy), co pozwala na łatwą integrację czujników i elementów wykonawczych w rozproszonych układach sterowania.
Najważniejsze cechy modułu Exact8 6xM8, 4-polowego
- Praktyczne złącza: 6 portów typu M8, każdy 4-polowy, zapewniają szybkie i pewne podłączenie sygnałów oraz zasilania.
- Odpowiedni do zastosowań przemysłowych: Obudowa wykonana z trwałego tworzywa sztucznego charakteryzuje się wysoką odpornością na działanie chemikaliów i olejów.
- Podwyższony poziom ochrony: Klasa szczelności IP65/IP67 gwarantuje pełną ochronę przed kurzem oraz odporność na zanurzenie w wodzie.
- Długość przewodu: Standardowo 5 metrów, z możliwością dostosowania na zamówienie (inne długości dostępne na życzenie).
- Temperatura pracy: Szeroki zakres od -20°C do 80°C, co pozwala na stosowanie modułu w wymagających warunkach.
- Bezpieczeństwo i niezawodność: Trudnopalne materiały oraz zgodność z międzynarodowymi normami (m.in. cURus, CSA).
Zastosowania modułu pasywnego Exact8 w automatyce
Moduł pasywny Exact8 6xM8 znajduje szerokie zastosowanie w różnych gałęziach przemysłu, gdzie kluczowe jest bezpieczne rozdzielanie sygnałów oraz łatwa integracja instalacji kablowych. Sprawdza się m.in. w:
- Automatyce przemysłowej – jako element rozdzielczy dla sygnałów czujników i aktuatorów przy liniach produkcyjnych oraz maszynach CNC.
- Budowie maszyn i urządzeń – podczas organizacji okablowania maszyn i integracji różnorodnych sygnałów z różnych czujników.
- Robotyce – umożliwia szybkie i estetyczne prowadzenie okablowania pomiędzy robotami a urządzeniami peryferyjnymi.
- Systemach transportu i logistyki – ułatwia i przyspiesza podłączanie oraz rozbudowę tras kablowych.
Budowa i kompatybilność z systemami sterowania
Dzięki prostej instalacji przy użyciu gwintu montażowego M8 x 1 oraz uniwersalnej konstrukcji, moduł sprawdzi się w wielu typowych aplikacjach automatyzacyjnych. Wyjścia typu "free cable end" pozwalają na pełną dowolność podczas podłączania do różnych sterowników PLC oraz listw zaciskowych.
Parametry przewodu – trwałość i bezpieczeństwo
- PUR jako materiał płaszcza oraz TPE-E na izolację przewodów gwarantują podwyższoną odporność na ścieranie, oleje i wiele chemikaliów.
- Kabel o grubości 9,5 mm umożliwia łatwe prowadzenie nawet w trudniejszych warunkach środowiskowych.
- Przewody są bezołowiowe, wolne od kadmu, halogenów i silikonów.
- Trudnopalność – spełnia normy UL 1581 oraz IEC 60332-2-2.
Oszczędność czasu i niezawodność instalacji
Stosowanie modułu Exact8 pozwala zminimalizować czas okablowania oraz ograniczyć ilość błędów montażowych. Przejrzysta konstrukcja i proste oznaczenia ułatwiają serwis oraz rozbudowę maszyn.
Podsumowanie – pasywny moduł łączeniowy Exact8 6xM8, 4-polowy
Exact8 8000-86110-3890500 to pewność niezawodnych połączeń sygnałowych w środowiskach przemysłowych. Umożliwia szybkie podłączenie czujników/włączników i sprawdzi się przy modernizacji, budowie nowych maszyn oraz w systemach wymagających wysokich parametrów ochrony, trwałości i uniwersalności.
