8-portowy, 4-piny
5.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 396 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, czarny, fioletowy, (, niebieski, brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

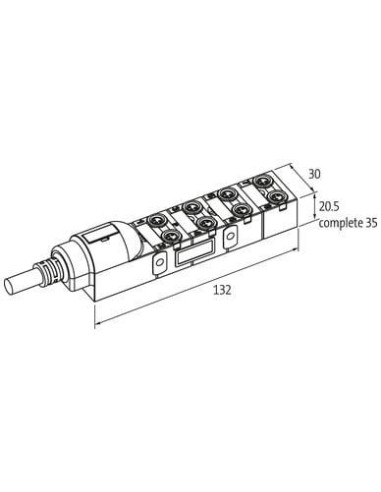

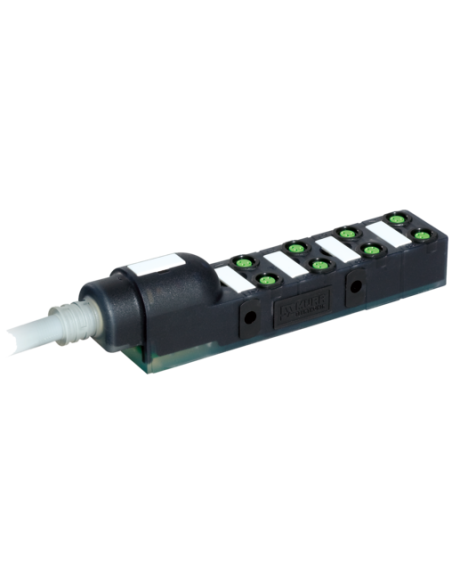

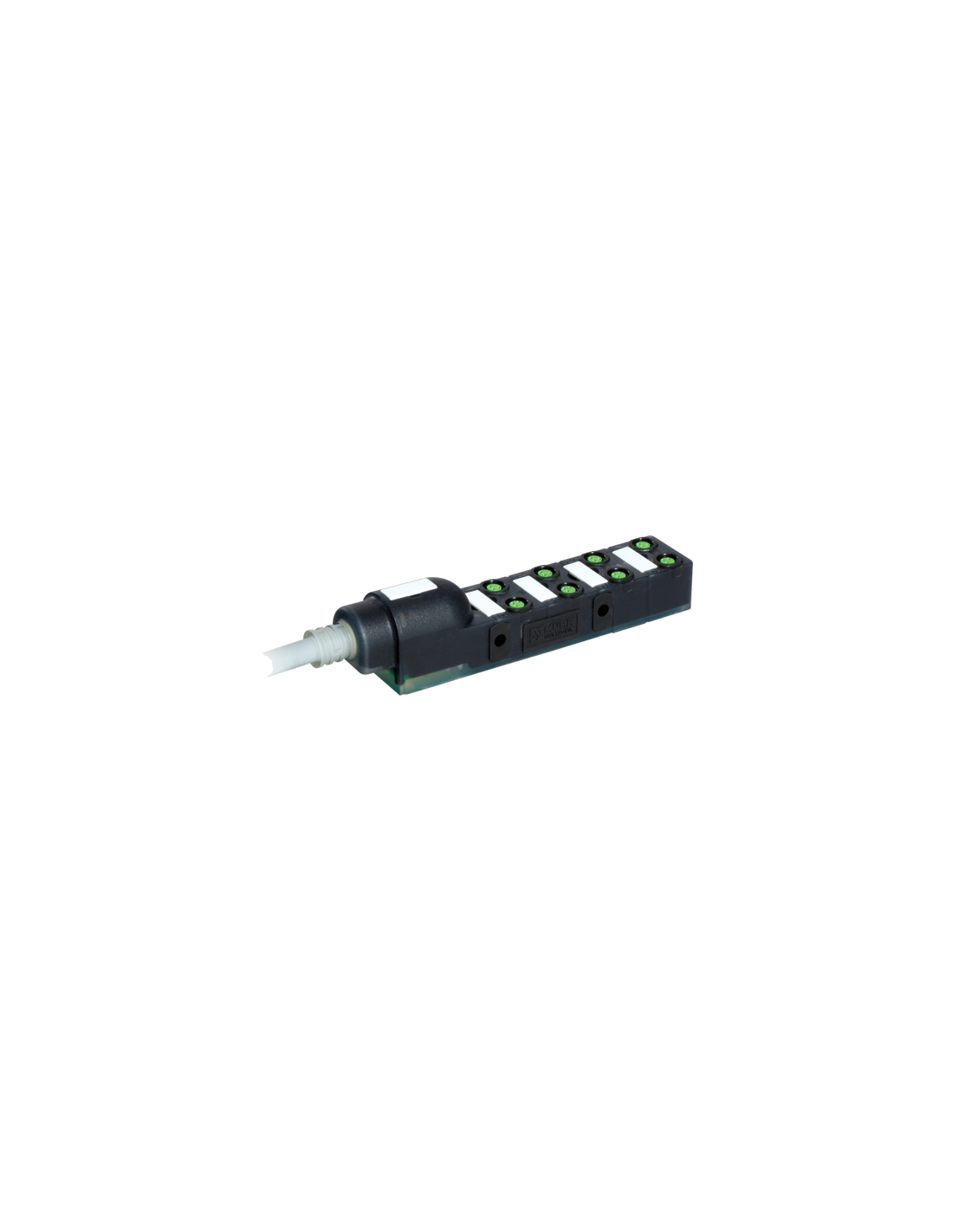

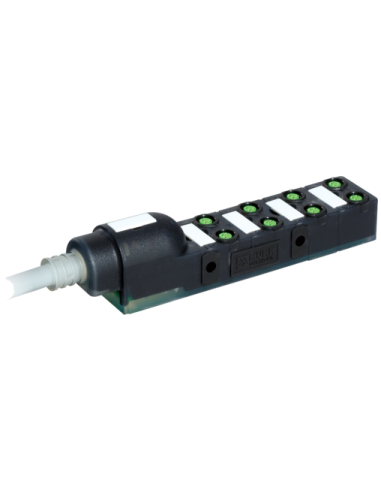

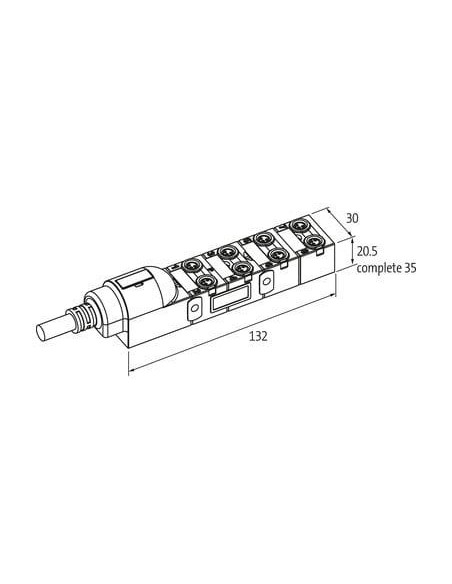

Moduł pasywny Exact8 8xM8 4-polowy – efektywna dystrybucja sygnałów
Moduł pasywny Exact8, 8xM8, 4-polowy (kod produktu: 8000-88110-3960500) to zaawansowane rozwiązanie do rozdziału i podłączania sygnałów w środowiskach przemysłowych. Umożliwia podłączenie do ośmiu czujników lub elementów wykonawczych za pomocą złączy M8 o czterech pinach, co ułatwia optymalizację infrastruktury automatyki i gwarantuje oszczędność miejsca w szafie sterowniczej.
Dokładna konstrukcja i wytrzymałość modułu Exact8
Obudowa urządzenia została wykonana z trwałego i chemoodpornego tworzywa sztucznego, co zapewnia wysoki poziom odporności na oleje oraz trudnopalność. Dzięki stopniowi ochrony IP65 oraz IP67, moduł sprawdza się zarówno w suchych, jak i wilgotnych czy zapylonych warunkach przemysłowych.
- Bezpieczna praca w szerokim zakresie temperatur od -20°C do +80°C
- Płaszcz kabla wykonany z odpornego mechanicznie i chemicznie PUR
- Odporność ogniowa według norm UL 1581, IEC 60332-2-2
- Certyfikacje: cURus, CSA
Zastosowania i typowe obszary wykorzystania modułu Exact8
Moduł pasywny Exact8 znajduje zastosowanie w:
- systemach automatyki przemysłowej
- maszynach produkcyjnych i montażowych
- logistyce magazynowej oraz w aplikacjach transportowych
- automatyzacji procesów pakowania oraz sortowania
- instalacjach wymagających szybkiego przyłączenia wielu czujników
Idealny do rozbudowy istniejących instalacji oraz nowych projektów, gdy wymagana jest modułowość, przejrzystość okablowania oraz szybki serwis. Złącza M8 umożliwiają sprawną wymianę czujników bez konieczności ingerencji w całą instalację.
Parametry techniczne dla profesjonalnych rozwiązań automatyki
- 8 portów M8 4-polowych – dwa sygnały na port
- Prąd roboczy do 2A na styk, prąd sumaryczny maks. 8A
- Napięcie robocze 24 V DC
- Wysoki stopień ochrony IP65/IP67 – odporność na pył i wilgoć
- Kabel o długości 5 m – inne długości na zamówienie
- Kodowanie A, przyłącze kablowe 10-pinowe oraz gwint montażowy M8 x 1
Korzyści, jakie zapewnia moduł pasywny Exact8 8xM8 4-polowy
Produkt umożliwia znaczną redukcję czasochłonności okablowania, niższe koszty instalacji oraz łatwiejsze diagnozowanie usterek w przypadku rozbudowanych systemów. Jednoznaczność sygnalizacji LED oraz prosta integracja w szafie lub na maszynie gwarantują komfort użytkowania i pewność pracy nawet w wymagającym środowisku przemysłowym.
Dzięki bezhalogenowemu, bezołowiowemu kablowi o wysokiej odporności na uszkodzenia mechaniczne i czynniki chemiczne, urządzenie przeznaczone jest do długoletniej eksploatacji nawet w wymagających aplikacjach.
Polecamy także inne produkty z kategorii: Systemy rozdzielaczy M8 »
