6-portowy, 4-piny
dla sygnałów NPN 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 389 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 10 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, żółto-biały, szaro-różowe, rosa, (, niebieski, brązowo-żółty, brązowo-zielony, zielono-biały, czerwono-niebieskie, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 122,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

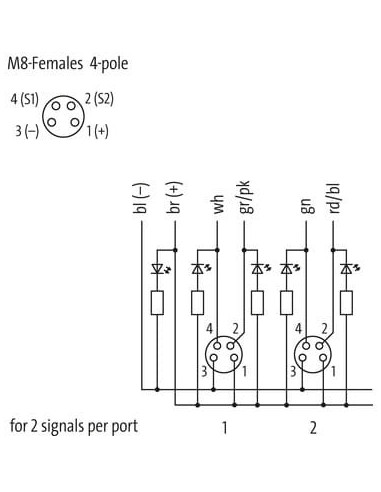

| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

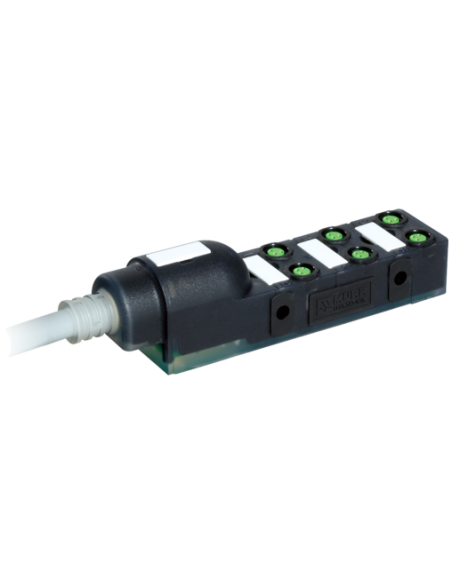

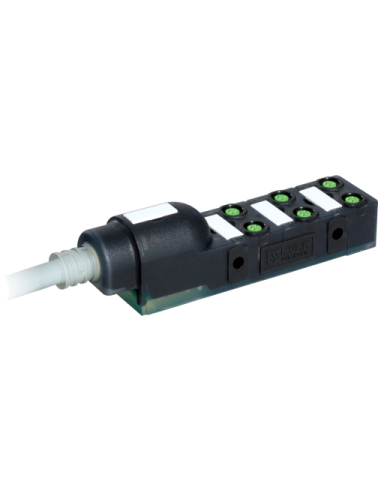

Rozdzielacz sygnałów Exact8 6xM8 4-pin - profesjonalne rozwiązanie do automatyzacji
Rozdzielacz sygnałów Exact8, 6xM8, 4-pin z kablem stałym to zaawansowany komponent stosowany w systemach automatyki przemysłowej. Idealnie nadaje się do integracji różnorodnych czujników i urządzeń wykonawczych, gdzie wymagana jest solidność połączeń, szybka instalacja oraz odporność na czynniki zewnętrzne.
Zastosowanie wysokiej jakości materiałów oraz **złącze M8 4-pin** gwarantują niezawodność działania nawet w trudnych warunkach przemysłowych. Rozdzielacz umożliwia obsługę do 6 portów, przy czym każdy z nich obsługuje dwa sygnały za pomocą standardowego złącza 4-pinowego.
Najważniejsze cechy produktu Exact8 6xM8 4-pin
- 6 portów M8 4-pin – umożliwia podłączenie wielu czujników jednocześnie.
- Praca z sygnałami NPN 24 V DC – urządzenie przystosowane do popularnych zastosowań przemysłowych.
- Wytrzymałość mechaniczna i chemiczna – obudowa wykonana z tworzywa sztucznego odpornego na oleje i chemikalia.
- Stopień ochrony IP65, IP67 – urządzenie odporne na kurz oraz wilgoć, umożliwiające pracę w trudnych warunkach środowiskowych.
- Wysoka elastyczność instalacji – możliwość zamówienia niestandardowych długości kabli.
- Przewód o wysokiej odporności – wykonany z PUR, bez halogenów, odporny na płomień i substancje chemiczne.
- Szybki montaż – gwinty M8x1 oraz czytelne oznaczenia portów ułatwiają instalację oraz późniejszy serwis.
Zastosowania rozdzielacza Exact8 6xM8 4-pin
Rozdzielacz Exact8 znajdują zastosowanie w:
- Automatyce przemysłowej – w aplikacjach sterowania procesami, liniach produkcyjnych, maszynach CNC czy robotyce.
- Systemach transportowych i logistycznych – integracja różnego rodzaju czujników obecności, pozycji czy podzespołów wykonawczych.
- Systemach pakujących i paletyzujących – szybka i pewna komunikacja z urządzeniami wejścia/wyjścia.
- Aplikacjach wymagających odporności na czynniki środowiskowe, takie jak wilgoć, zapylenie czy działanie olejów.
Konstrukcja i wytrzymałość
Wytrzymała obudowa z tworzywa sztucznego pozwala na użytkowanie rozdzielacza w wymagających warunkach. Zastosowany materiał gwarantuje wysoką odporność na ścieranie oraz działanie agresywnych substancji chemicznych. Produkt posiada zgodność z międzynarodowymi normami bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty, takie jak cURus oraz CSA.
Przewód wykonany z bezhalogenowego PUR cechuje się wysoką elastycznością oraz odpornością na płomień i ścieranie, co zapewnia bezpieczną eksploatację przez długi czas.
Prosta instalacja i czytelne oznaczenia

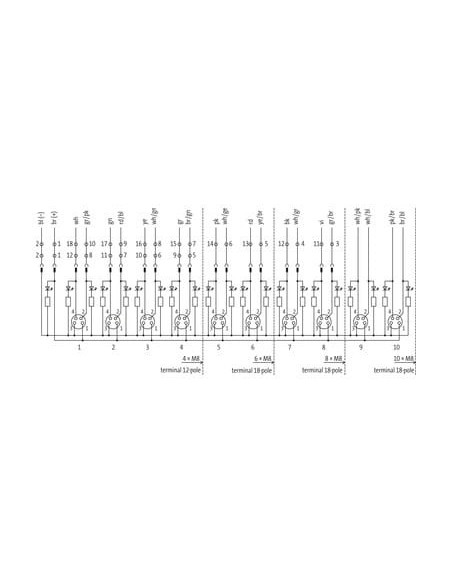

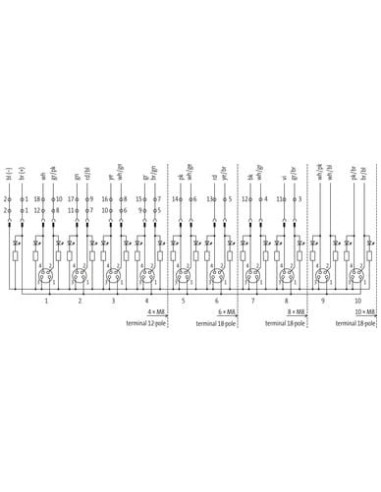

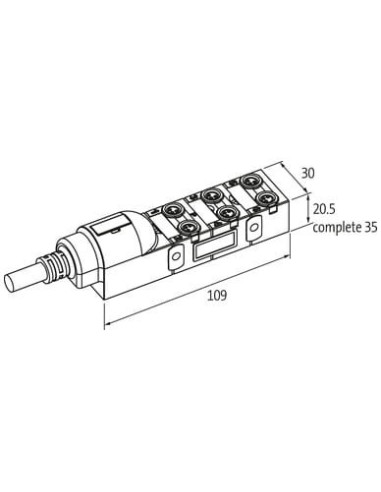

Instalacja urządzenia jest szybka i intuicyjna dzięki zastosowaniu standaryzowanych gwintów oraz czytelnych oznaczeń na każdym z portów. Złącza typu M8 4-pin (żeńskie, kodowanie A) zapewniają kompatybilność z szeroką gamą czujników oraz urządzeń automatyki przemysłowej. Schematy i rysunki techniczne ułatwiają prawidłowy montaż oraz połączenia elektryczne.
Podsumowanie - rozdzielacz Exact8, 6xM8 4-pin
Exact8, 6xM8, 4-pin z kablem stałym to rozwiązanie, które łączy niezawodność, wytrzymałość mechaniczną i chemiczną oraz łatwość instalacji. Zaprojektowany z myślą o aplikacjach przemysłowych, doskonale sprawdza się w różnorodnych środowiskach automatyzacji. Wysoka jakość wykonania i odporność na trudne warunki czynią ten rozdzielacz idealnym wyborem do nowoczesnych systemów zarządzania sygnałami w przemyśle.
