4-portowy, 3-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
5.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 337 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary, żółty, zielony, biały, , niebieski |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,2 A |
| Current carrying capacity min. wire (Power) | 8,4 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

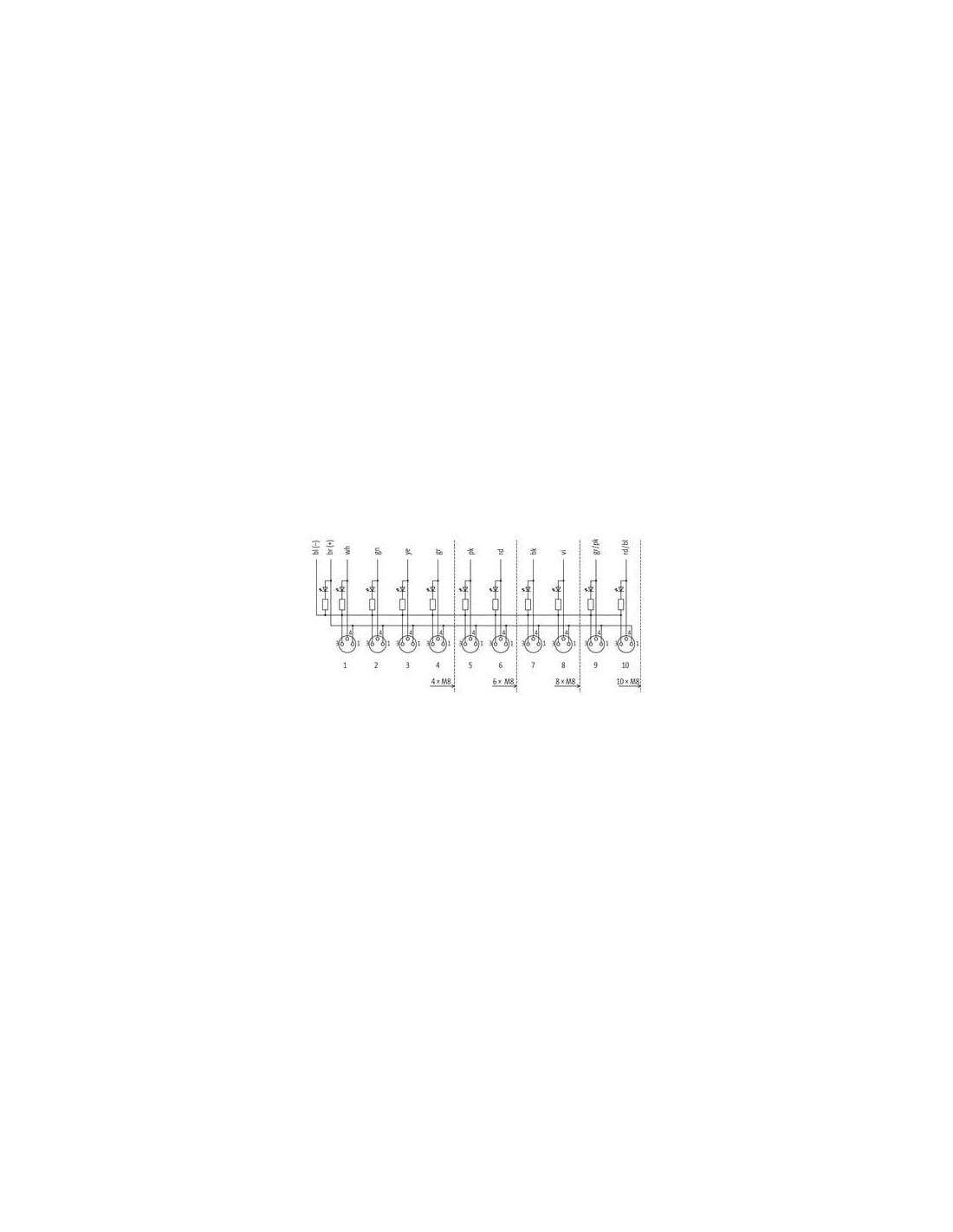

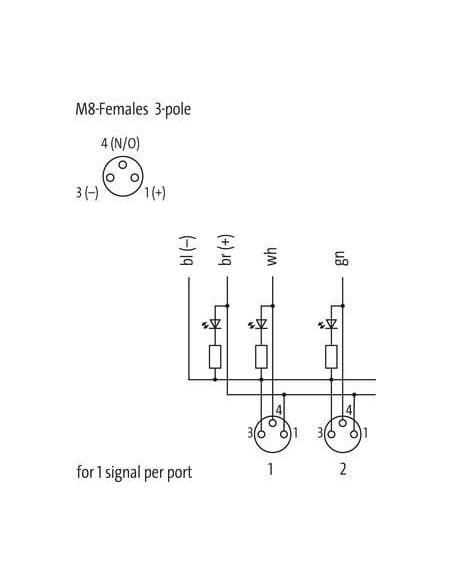

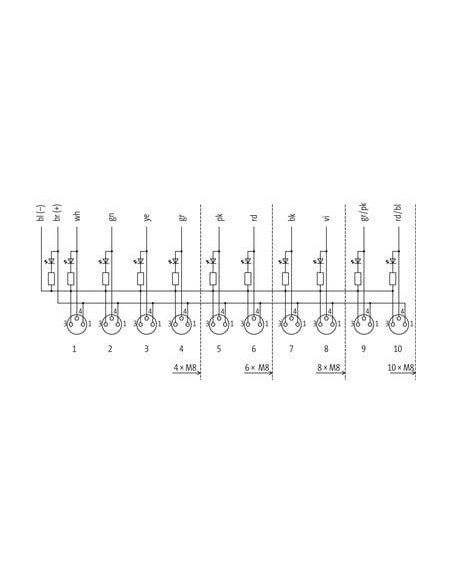

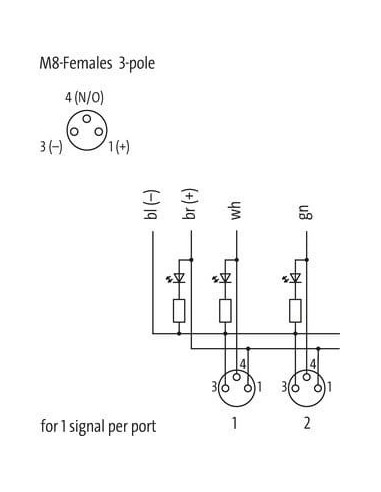

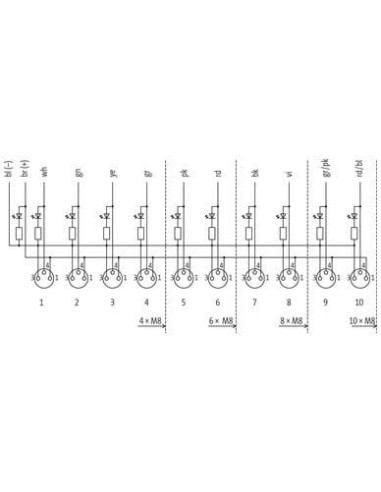

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact8 4xM8 3-polowy – profesjonalne rozwiązanie do rozdzielania sygnałów
Moduł pasywny Exact8, 4xM8, 3-polowy (kod produktu: 8000-84010-3370500) to wysokiej jakości komponent przeznaczony do zastosowań w automatyce przemysłowej. Moduł umożliwia wygodną i bezpieczną dystrybucję sygnałów oraz zasilania pomiędzy różnymi urządzeniami na linii produkcyjnej, w stanowiskach automatyzacji lub w systemach sterowania maszyn.
Wydajność i niezawodność w każdych warunkach
Konstrukcja modułu oparta jest na solidnej obudowie z wytrzymałego tworzywa sztucznego, odpornego na działanie olejów i substancji chemicznych, co znacząco zwiększa trwałość i żywotność w trudnych warunkach przemysłowych. Urządzenie spełnia normy ochrony IP65 oraz IP67, gwarantując pełną odporność na pył i strumienie wody oraz krótkotrwałe zanurzenie.
Zastosowanie modułów pasywnych Exact8 w instalacjach przemysłowych
Moduł 4-portowy z gniazdami M8 doskonale sprawdza się w miejscach, gdzie niezbędne jest szybkie, powtarzalne i bezpieczne podłączanie czujników oraz elementów wykonawczych. Dzięki kompaktowym wymiarom oraz możliwości pracy w zakresie temperatur od -20°C do 80°C (obudowa), urządzenie może być stosowane nawet w wymagających aplikacjach:
- Ruchome układy automatyki i robotyki
- Linie montażowe i produkcyjne
- Maszyny pakujące i sortujące
- Systemy transportu wewnętrznego
- Infrastruktura logistyczna
Dzięki możliwości doboru odpowiedniej długości kabla (standardowo 5 m, inne długości dostępne na zamówienie) moduł można łatwo dostosować do konkretnej aplikacji.
Kompaktowy rozmiar i łatwa instalacja
Wymiary obudowy (96 mm x 30 mm x 20,5 mm) pozwalają na montaż nawet w miejscach o ograniczonej przestrzeni. Montaż za pomocą gwintu M8 x 1 zapewnia stabilność i szybkie osadzenie modułu. Elektroniczna sygnalizacja LED dla każdego portu umożliwia prostą diagnostykę podłączonych czujników, eliminując ryzyko błędów i skracając czas uruchomienia.
Solidność przewodów i zgodność z wymogami przemysłowymi
Przewody w powłoce PUR/PVC gwarantują elastyczność oraz odporność na ścieranie, promieniowanie UV i działanie środków chemicznych. Izolacja jest wolna od substancji szkodliwych, takich jak ołów, kadm, silikony czy FCKW – korzystnie wpływa to na bezpieczeństwo użytkowników i środowisko. Certyfikaty, takie jak cURus, potwierdzają wysoką jakość produktu.
Typowe zalety modułu pasywnego 4xM8 Exact8
- Niezawodne połączenia – idealny do podłączenia czterech niezależnych urządzeń z interfejsem M8
- Bezpieczeństwo i trwałość – stopień ochrony IP65/IP67 oraz trudnopalność
- Łatwa instalacja i kompaktowe wymiary – szybki montaż nawet w ciasnych przestrzeniach
- Wyraźna sygnalizacja LED dla każdego portu ułatwiająca diagnostykę
- Możliwość pracy w szerokim zakresie temperatur – od -20°C do 80°C (dla kabli nawet -30°C do 80°C)
- Przewody hybrydowe: możliwość przesyłu zarówno sygnałów, jak i zasilania
Moduł pasywny Exact8 4xM8 3-polowy to pewny wybór dla projektów wymagających stabilnej transmisji sygnałów i zasilania, zwłaszcza w środowiskach narażonych na obciążenia mechaniczne i chemiczne.
