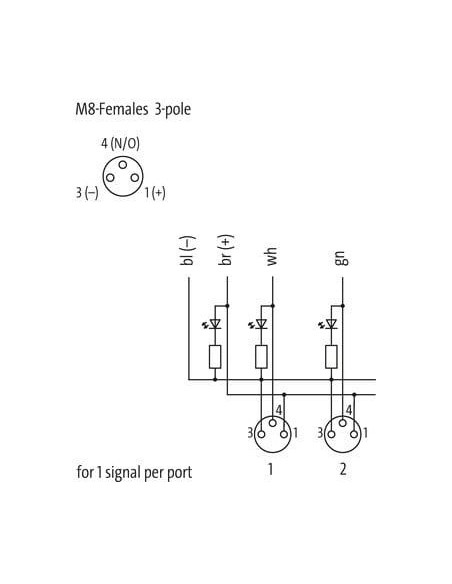

6-portowy, 3-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 350 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 94,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

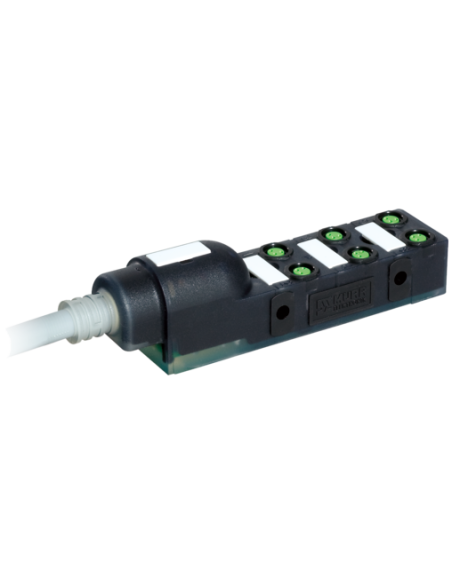

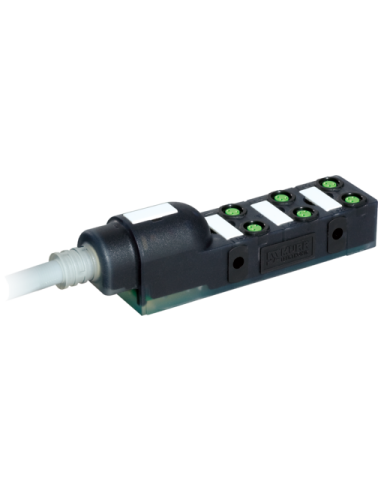

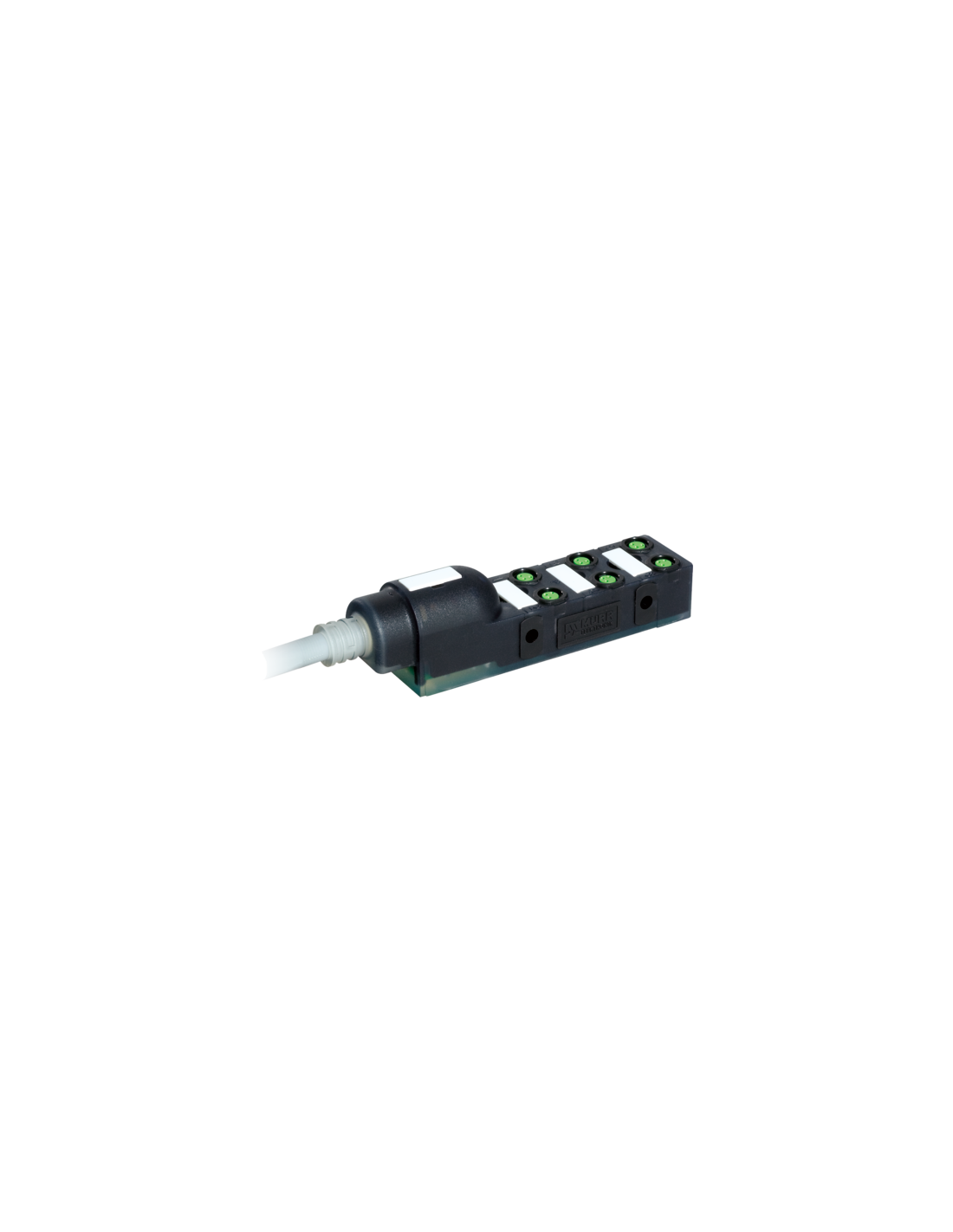

Moduł pasywny Exact8 6xM8 3-polowy – profesjonalne rozwiązanie do rozdzielania sygnałów i zasilania w automatyce
Moduł pasywny Exact8 6xM8 3-polowy to zaawansowany komponent stosowany w przemysłowych instalacjach automatyki. Umożliwia łatwe i bezpieczne rozdzielanie sygnałów oraz zasilania w środowiskach wymagających wysokiej niezawodności i odporności na trudne warunki pracy.
Najważniejsze cechy modułu pasywnego Exact8
- 6 portów typu M8 – gniazda 3-polowe, umożliwiające podłączenie do sześciu urządzeń lub czujników.
- Wysoka odporność na czynniki zewnętrzne – stopień ochrony IP65/IP67 gwarantuje szczelność oraz ochronę przed kurzem i wilgocią.
- Solidna obudowa z tworzywa sztucznego – zapewnia dobrą odporność chemiczną i mechaniczną, a także ochronę przed wpływem olejów.
- Kabel hybrydowy PUR/PVC – fabryczna długość 3 m z możliwością zamówienia innych wariantów na życzenie; odporny na wielokrotne zgięcia, benzynę, oleje oraz trudnopalny (UL, IEC).
- Możliwość pracy w szerokim zakresie temperatur – stabilne działanie w temperaturach od -20°C do +80°C (moduł) oraz od -30°C do +80°C (kabel przy stałym montażu).
- Przezroczyste oznaczenie portów – ułatwia szybkie i wygodne identyfikowanie sygnałów przy podłączaniu czujników.
Zastosowanie modułu pasywnego Exact8 6xM8 3-polowego
Moduł pasywny Exact8 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, na liniach produkcyjnych, w pakowarkach, maszynach CNC, aplikacjach logistycznych oraz systemach technologii procesowej. Doskonale sprawdza się jako punkt zbiorczy dla sygnałów z czujników, umożliwiając szybkie i uporządkowane podłączanie wielu urządzeń jednocześnie.
Kluczowe zalety i korzyści stosowania
- Efektywna organizacja instalacji – pozwala na zmniejszenie ilości kabli prowadzących do szafy sterowniczej.
- Szybki montaż i demontaż – łatwość użytkowania dzięki złączom gwintowanym M8 x 1.
- Wytrzymałość mechaniczna – wysoka odporność na uszkodzenia, promieniowanie UV oraz substancje chemiczne.
- Bezpieczeństwo pracy – odporność na czynniki zewnętrzne oraz spełnienie standardów ochrony zwiększają niezawodność instalacji automatyki.
- Różnorodność zastosowań – możliwość wykorzystania w środowiskach o podwyższonym zagrożeniu korozją i zapyleniem.
Typowe środowiska i przykłady wykorzystania
Exact8 6xM8 3-polowy znajduje zastosowanie w takich obszarach jak:
- Rozproszone systemy czujników na liniach produkcyjnych;
- Integracja sygnałów sensorycznych i wyjściowych dla urządzeń pakujących;
- Instalacje logistyczne, hale magazynowe, automatyczne przenośniki;
- Maszyny spożywcze, farmaceutyczne, chemiczne itp.;
- Systemy bezpieczeństwa i sygnalizacji w technologii procesowej.
Podsumowanie – moduł Exact8 6-portowy M8 do wymagających aplikacji przemysłowych
Moduł pasywny Exact8 6xM8 3-polowy (kod: 8000-86010-3500300) stanowi niezawodne rozwiązanie do zdalnego łączenia i rozdzielania sygnałów oraz zasilania w rozbudowanych aplikacjach automatyki przemysłowej. Gwarantuje wysoką odporność na niekorzystne warunki, bezpieczeństwo eksploatacji oraz elastyczność instalacji kablowych. Sprawdza się wszędzie tam, gdzie liczy się niezawodność, łatwość serwisowania i trwałość.
