10-portowy, 3-piny
dla sygnałów NPN 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 384 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, czarny, fioletowy, (rosa, szary, żółty, zielony, biały, , niebieski, czerwono-niebieskie, szaro-różowe) |
Mechanical data | Cable
| Cable weigth | 121 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 24 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 12 |

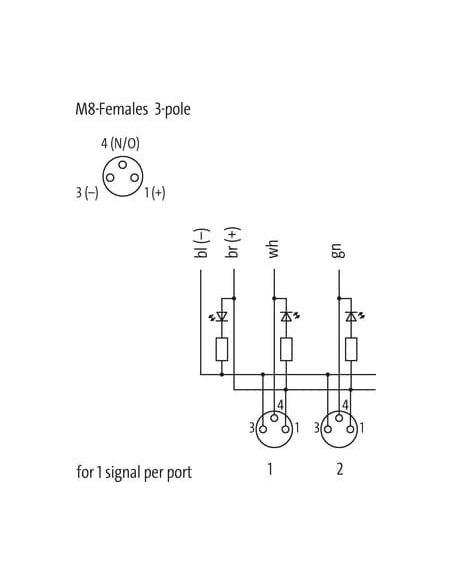

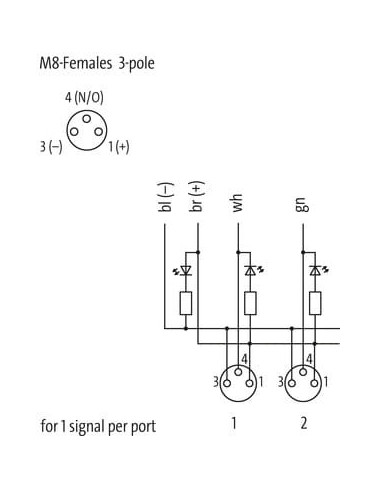

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

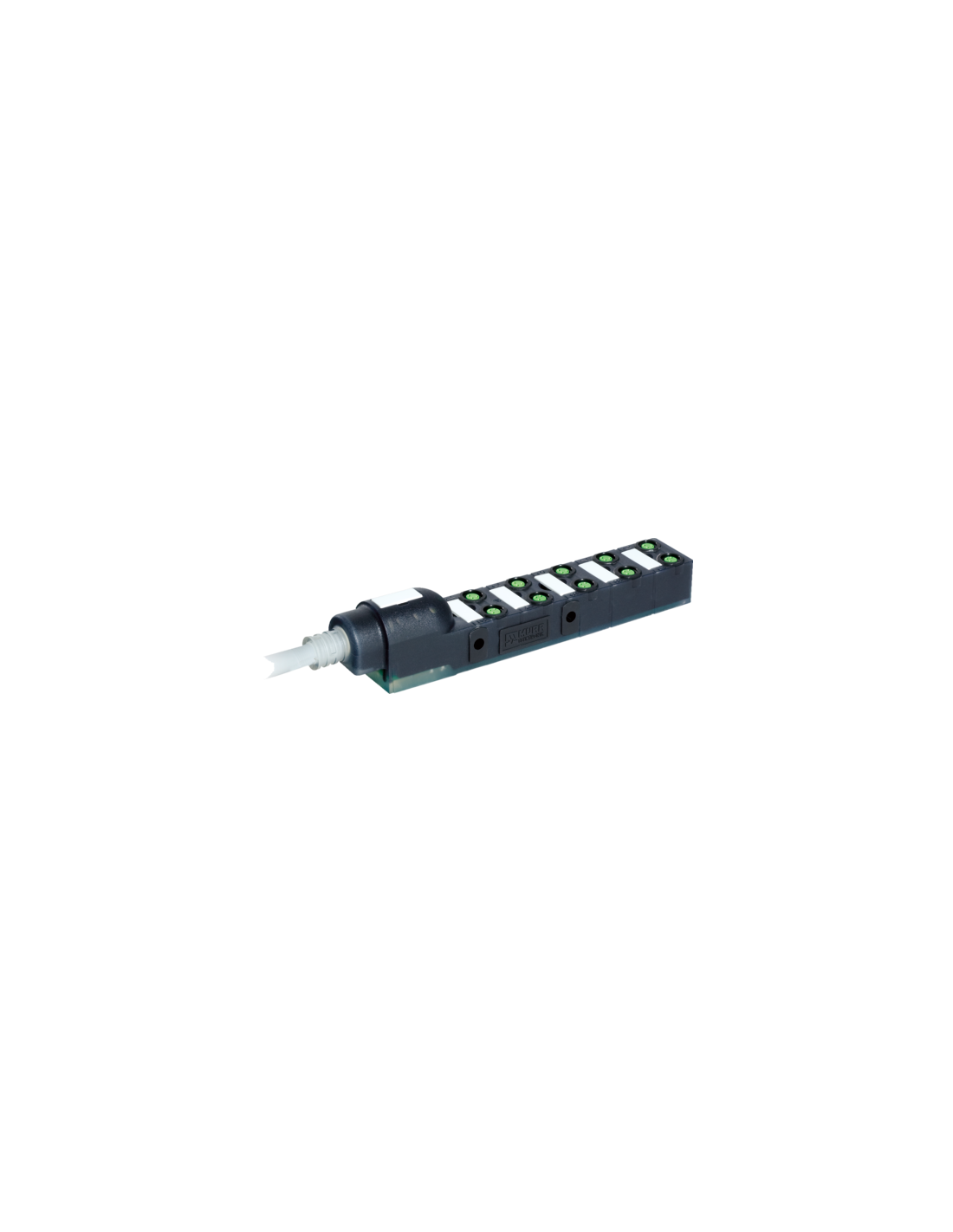

Moduł pasywny Exact8 10xM8, 3-polowy – wieloportowa dystrybucja sygnałów w automatyce
Moduł pasywny Exact8, 10xM8, 3-polowy (kod produktu: 8000-80011-3841000) to profesjonalne rozwiązanie przeznaczone do efektywnego rozprowadzania sygnałów w systemach automatyki przemysłowej. Został zaprojektowany do pracy z czujnikami NPN przy napięciu 24 V DC, oferując niezawodność oraz dużą elastyczność montażu.
Zastosowania modułu pasywnego Exact8
Moduł pasywny sprawdza się w rozbudowanych systemach automatyki oraz szeroko pojętej technice przemysłowej, gdzie niezbędne jest podłączenie wielu czujników lub elementów wykonawczych do centralnej jednostki sterującej. Może być wykorzystywany w:
- instalacjach maszyn produkcyjnych,
- systemach linii montażowych,
- aplikacjach wymagających rozdzielenia i przesyłu wielu sygnałów,
- automatyce pakowania i transportu,
- systemach sterowania procesami przemysłowymi,
- rozwiązaniach logistycznych i magazynowych.
Kluczowe zalety i funkcjonalności

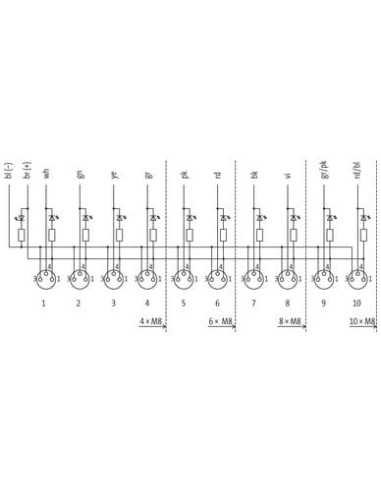

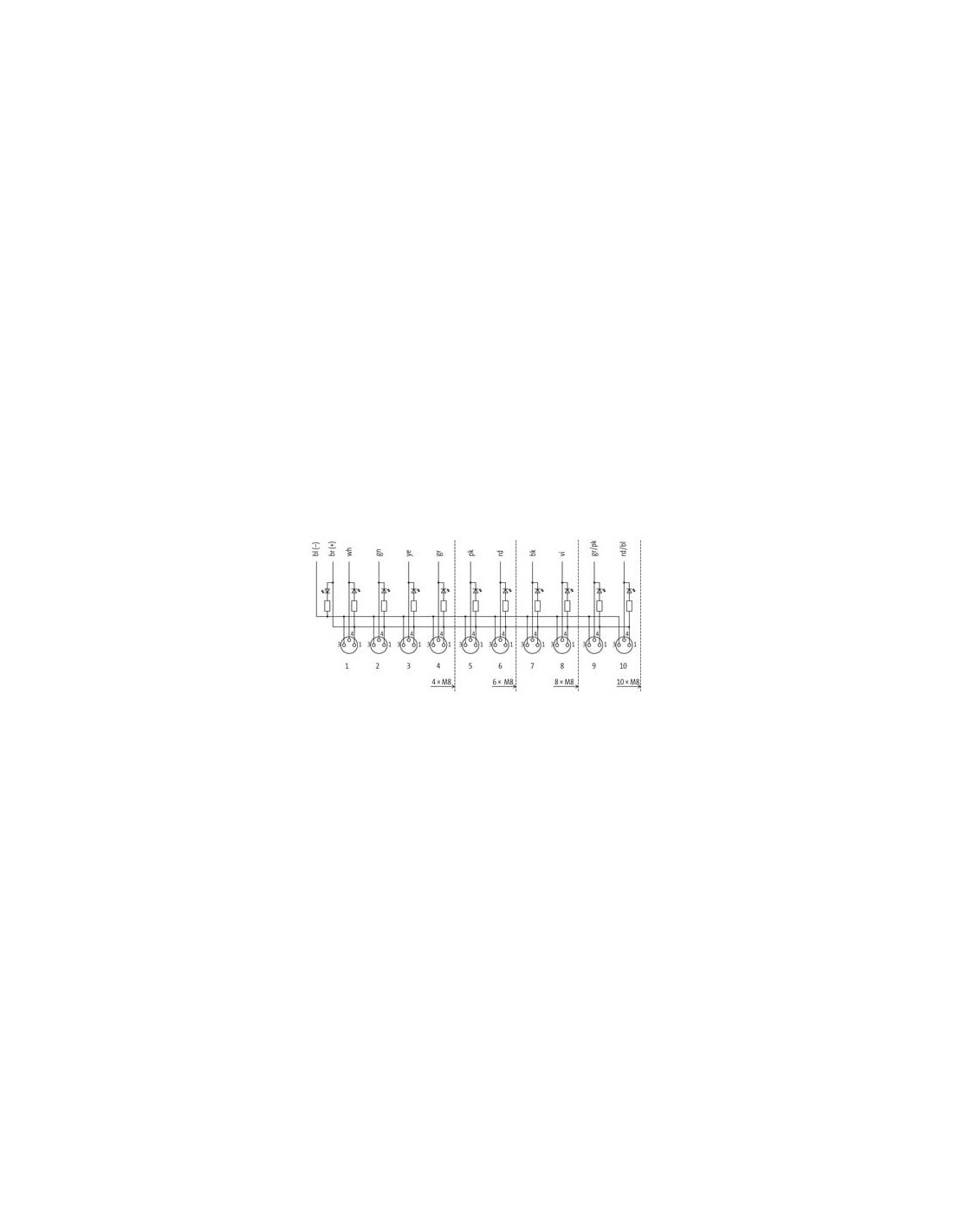

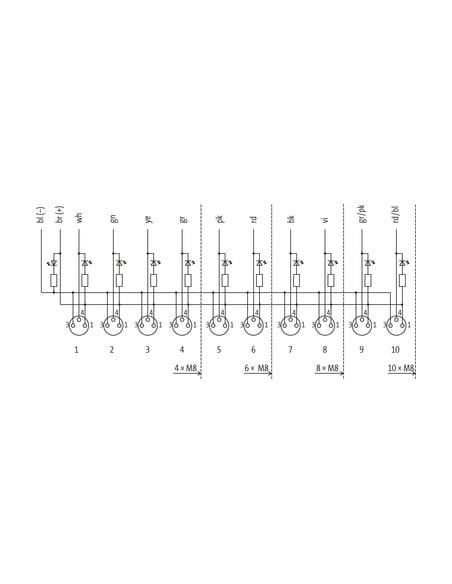

- 10 portów M8 3-polowych – umożliwia podłączenie aż 10 niezależnych sygnałów/sensorów.

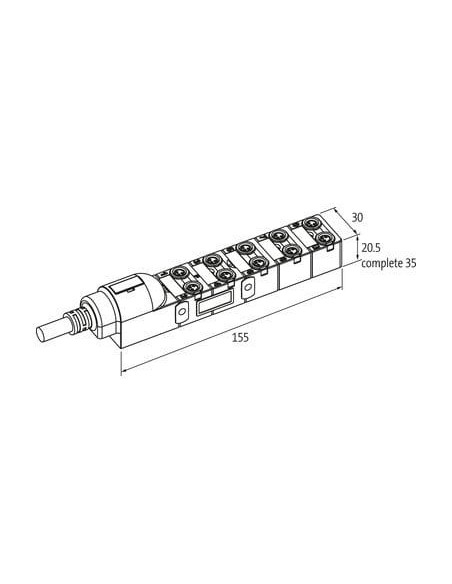

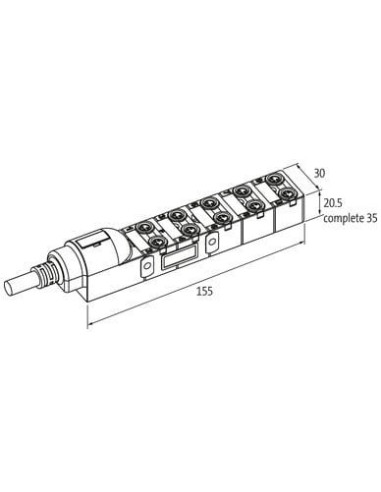

- Kompaktowa konstrukcja – długość tylko 155 mm pozwala na instalację nawet w ograniczonych przestrzeniach rozdzielni lub na maszynach.
- Wytrzymała obudowa z tworzywa sztucznego – gwarantuje odporność mechaniczną, chemiczną i na oleje, sprawdzając się w trudnych warunkach przemysłowych.
- Stopień ochrony IP65/IP67 – zapewnia wysoki poziom ochrony przed pyłem oraz wilgocią, umożliwiając eksploatację w surowych warunkach zakładu produkcyjnego.
- Szeroki zakres temperatur pracy od -20°C do +80°C, z dostosowaniem w zależności od użytego przewodu.
- Łatwy montaż dzięki gwintom M8 x 1 oraz konstrukcji umożliwiającej szybkie podłączenie przewodów.
- Przejrzysty układ połączeń (zielone kontrolki LED na każdym złączu) ułatwia monitorowanie stanu sygnałów i szybkie diagnozowanie usterek.
Możliwości wykorzystania i kompatybilność
Exact8 10xM8 pozwala na wydajne i uporządkowane podłączanie czujników, siłowników lub innych urządzeń w różnorodnych aplikacjach, szczególnie tam, gdzie istotne są:
- standaryzowane połączenia M8,
- wykorzystanie 3-polowych sygnałów,
- możliwość wymiany i konserwacji bez przerywania pracy całego systemu,
- elastyczność w zarządzaniu okablowaniem instalacji.
Dodatkową zaletą jest możliwość dopasowania długości kabla do indywidualnych wymagań aplikacji, co pozwala na jeszcze lepsze dostosowanie do potrzeb użytkownika.
Najważniejsze cechy techniczne modułu Exact8 10xM8
- Napięcie pracy: 24 V DC
- Maksymalny prąd na styk: 2 A
- Maksymalny prąd sumaryczny: 8 A
- Odporność na płomień oraz czynniki chemiczne
- Kolor wyprowadzeń oraz izolacja: szary przewód, łatwa identyfikacja przy podłączeniach
- Trwałość mechaniczna kabla oraz wysoka liczba cykli gięcia – dedykowany do aplikacji ruchomych
Podsumowanie – moduł pasywny Exact8, 10xM8, 3-polowy
Exact8 10xM8 to wysokiej jakości, wszechstronny moduł dystrybucji sygnałów dla rozbudowanych instalacji przemysłowych, zapewniający odporność, prostotę montażu i bezpieczeństwo użytkowania w wymagających warunkach przemysłowych. Dedykowany do szerokich zastosowań, pozwala zoptymalizować okablowanie oraz zwiększyć niezawodność systemów automatyki.
