Dostępny
6-portowy, 3-piny
3.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa

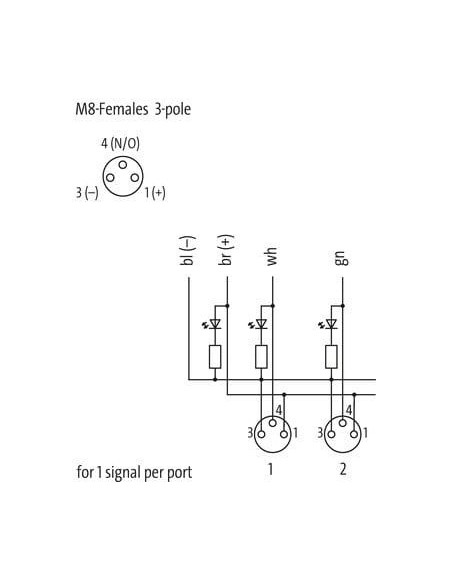

| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 356 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 92,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 8,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,2 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 1000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 1000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

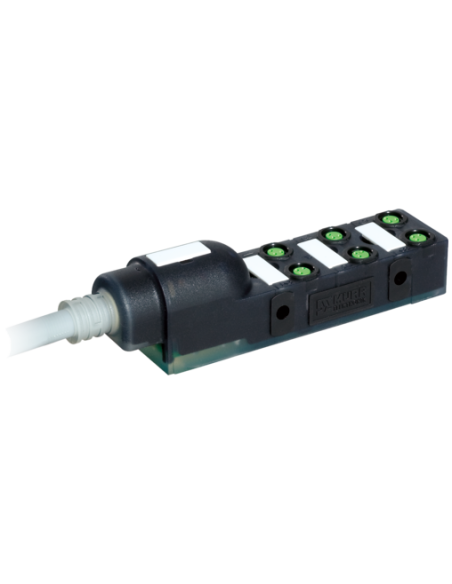

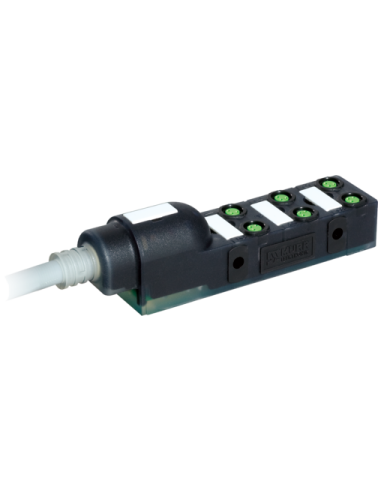

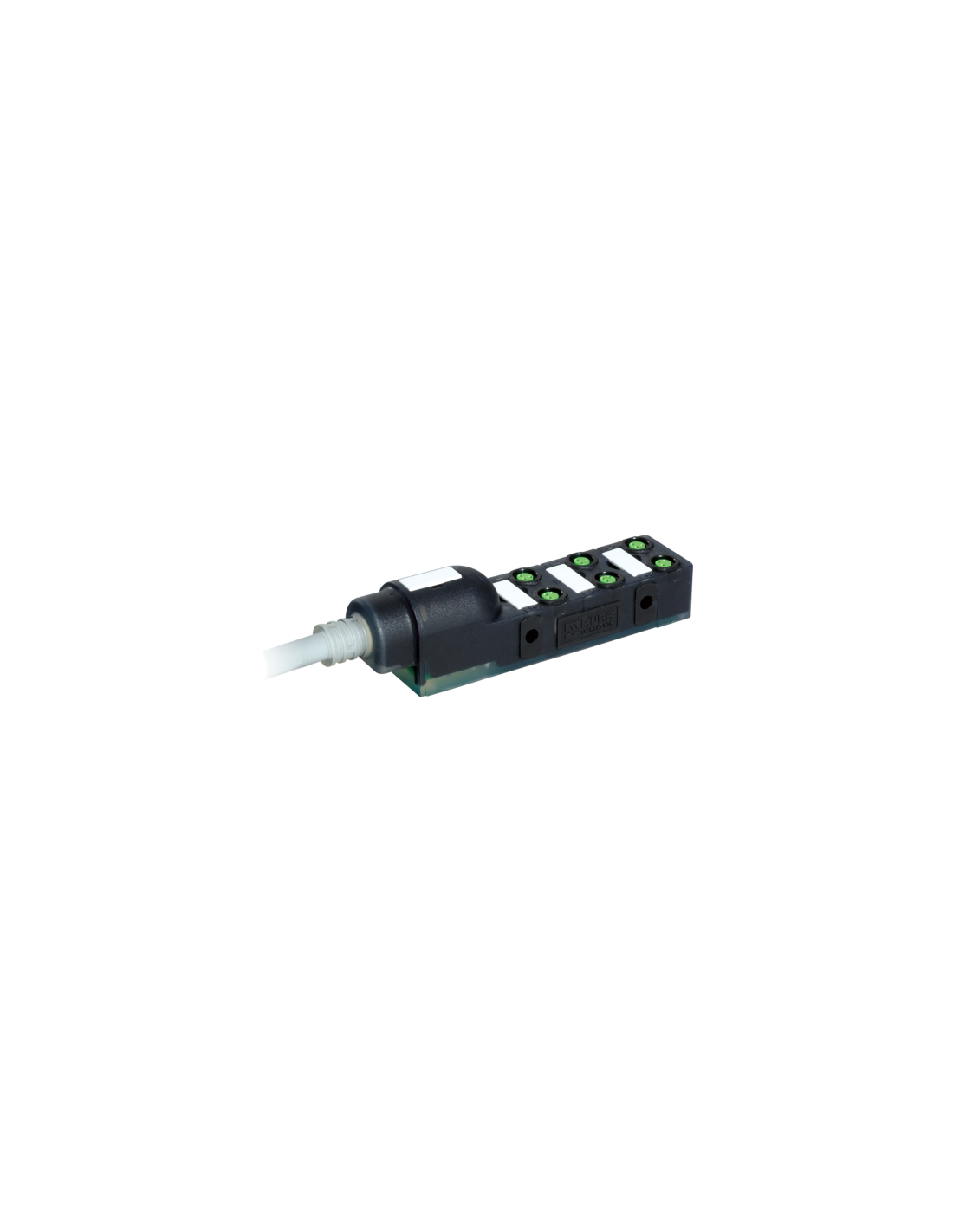

Moduł pasywny Exact8 6xM8 3-polowy – wysokiej jakości rozdzielacz sygnałów do automatyki
Moduł pasywny Exact8 8000-86010-3560300 to rozdzielacz sygnałowy przeznaczony do stosowania w aplikacjach przemysłowych, które wymagają niezawodnego przesyłu sygnałów. Urządzenie zostało wyposażone w 6 portów M8 o 3 stykach każdy, co pozwala na efektywne i szybkie połączenie czujników oraz elementów wykonawczych.
Wytrzymała i odporna konstrukcja modułu pasywnego 6xM8
Obudowa modułu wykonana jest z tworzywa sztucznego odpornego na chemikalia i oleje. Dzięki wysokiemu stopniowi ochrony IP65 oraz IP67, moduł sprawdza się w wymagających warunkach przemysłowych, gdzie występuje zapylenie, wilgoć oraz kontakt z agresywnymi mediami. Zastosowanie materiałów trudnopalnych dodatkowo podnosi poziom bezpieczeństwa w instalacjach.
Zastosowania modułu pasywnego Exact8 w automatyce przemysłowej
Moduł Exact8 6xM8, 3-polowy, najczęściej znajduje zastosowanie w instalacjach rozdziału sygnałów dla czujników i elementów wykonawczych w:
- Liniach produkcyjnych
- Maszynach pakujących
- Systemach transportu automatycznego
- Robotyce przemysłowej
- Aplikacjach sterowania procesami
Produkt umożliwia znaczne uproszczenie okablowania oraz redukcję liczby przewodów prowadzonych do szafy sterowniczej, co skraca czas uruchomienia i ułatwia serwisowanie systemu.
Bezawaryjne działanie oraz elastyczność w montażu
Moduł pozwala na podłączenie do 6 urządzeń na 3 stykach każde, co umożliwia równoczesną pracę wielu czujników lub urządzeń wykonawczych. Gwinty montażowe M8 x 1 pozwalają na szybki i stabilny montaż modułu w wybranym miejscu. Długość standardowego przewodu wynosi 3 metry, jednak istnieje możliwość zamówienia innych długości na indywidualne potrzeby.
Właściwości użytkowe przewodu i bezpieczeństwo pracy
Do produkcji przewodu zastosowano wysokiej jakości materiały, takie jak PUR oraz PP, zapewniające trwałość, elastyczność oraz odporność na ścieranie i kontakt z olejami. Przewód jest bezołowiowy, bezhalogenowy i wolny od innych niepożądanych składników, co wpisuje się w zaostrzone normy bezpieczeństwa środowiskowego oraz wymogi przemysłu.
Korzyści z zastosowania modułu pasywnego Exact8
- Błyskawiczny montaż bez konieczności lutowania
- Wysoka odporność na czynniki zewnętrzne
- Prosta integracja z szafą sterowniczą
- Zoptymalizowane prowadzenie sygnałów
- Uniwersalność i szeroka kompatybilność z czujnikami M8
Moduł pasywny Exact8 8000-86010-3560300 to idealny wybór dla firm wymagających niezawodnych rozwiązań do rozdziału sygnałów w trudnych warunkach przemysłowych, zapewniający bezpieczeństwo, prostotę użytkowania oraz wysoką funkcjonalność.
