Dostępny
6-portowy, 3-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
5.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 350 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 94,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

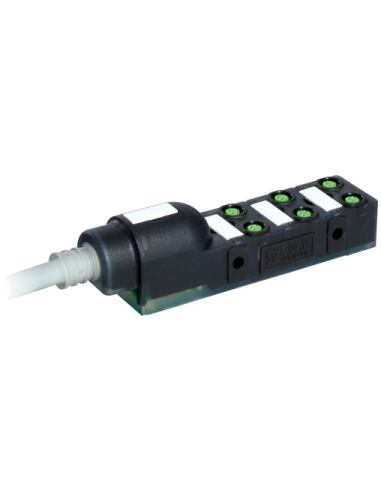

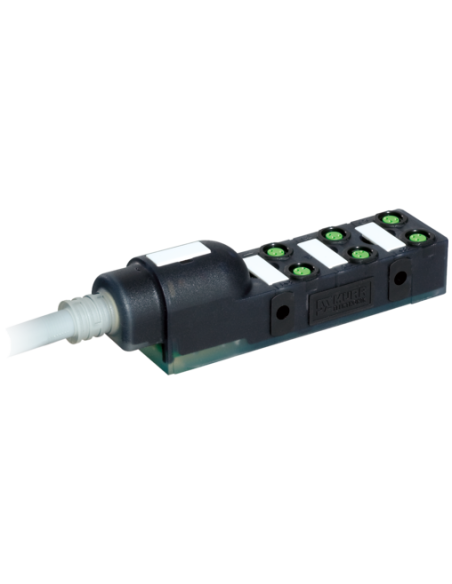

Moduł pasywny Exact8 6xM8 3-polowy – wydajne rozwiązanie do rozdzielania sygnałów i zasilania
Moduł pasywny Exact8, 6xM8, 3-polowy o kodzie 8000-86010-3500500 to zaawansowany element infrastruktury automatyki przemysłowej, idealny do integracji w układach rozproszonych. Dedykowany jest do efektywnego podłączania czujników oraz elementów wykonawczych w rozbudowanych systemach sterowania, szczególnie w środowiskach przemysłowych wymagających niezawodności oraz odporności na czynniki zewnętrzne.
Zastosowanie modułu pasywnego 6xM8 – uniwersalne połączenie w automatyce
Moduł 6-portowy Exact8 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i bezpieczne rozprowadzanie sygnałów oraz zasilania między wieloma urządzeniami. Sprawdza się w:
- instalacjach linii produkcyjnych,
- systemach przenośników,
- maszynach pakujących,
- automatyzacji procesów technologicznych,
- systemach montażowych,
- aplikacjach wymagających modularności i łatwości rozbudowy.
6 gniazd M8 w wersji 3-pinowej umożliwia podłączenie wielu urządzeń na jednym module, co upraszcza okablowanie i wspiera elastyczność konfiguracji systemów.
Wytrzymałość i odporność – kluczowe cechy konstrukcyjne
Obudowa modułu Exact8 została wykonana z wysokiej jakości tworzywa sztucznego, które gwarantuje odporność chemiczną oraz wytrzymałość na oleje i trudne warunki środowiskowe. Stopień ochrony IP65/IP67 umożliwia montaż w warunkach o podwyższonej wilgotności oraz zapyleniu.
- Praca w szerokim zakresie temperatur: od -20°C do +80°C (moduł), a przewód od -30°C do +80°C w trybie stałym
- Odporność na czynniki chemiczne i oleje: konstrukcja pozwala na użycie w obecności rozpuszczalników, smarów czy płynów chłodniczych
- Mechaniczna trwałość: osprzęt odporny na intensywną eksploatację przemysłową
- Płaszcz PUR/PVC przewodu oraz trudnopalne właściwości tworzyw zwiększają bezpieczeństwo
Pasywny rozdzielacz Exact8 6xM8 – prostota montażu i szybka integracja
Moduł pasywny Exact8 umożliwia łatwy montaż dzięki gwintowanym złączom M8 x 1 oraz zastosowaniu przewodu hybrydowego o długości 5 m. Solidna konstrukcja mechaniczna oraz kompatybilność z szeroką gamą sensorów i urządzeń wykonawczych sprzyjają szybkiej instalacji w nowych oraz modernizowanych systemach.
- Jeden sygnał na slot dla precyzyjnego rozdzielenia informacji

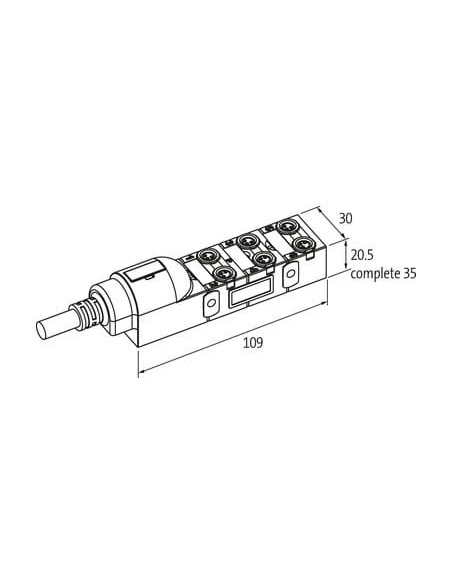

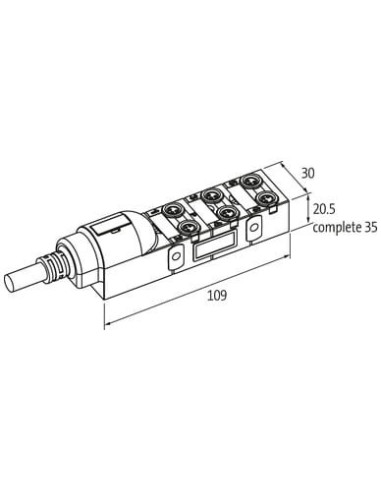

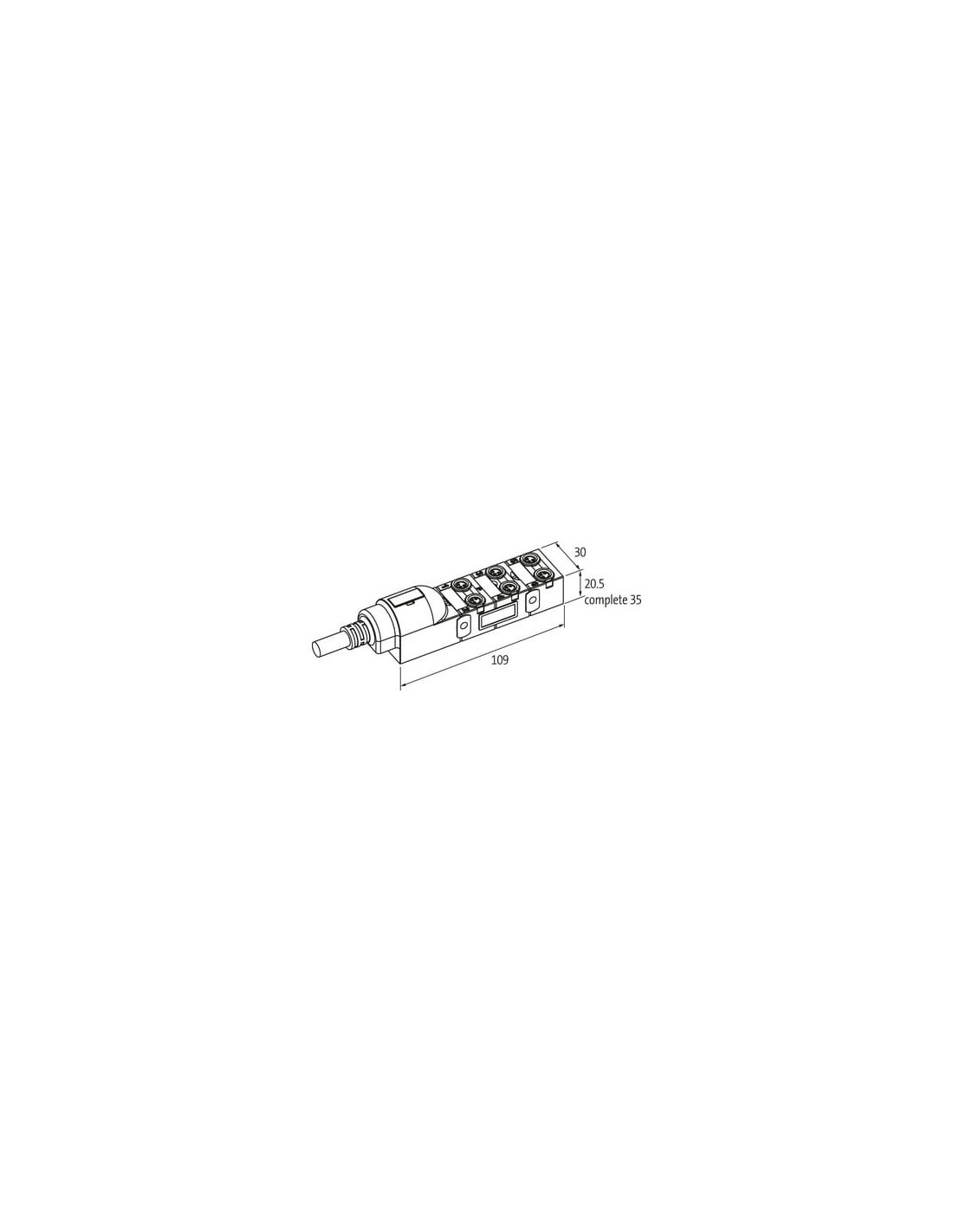

- Kompaktowe wymiary: 109 mm x 30 mm x 20,5 mm – idealne do zabudowy w ograniczonych przestrzeniach szaf sterowniczych i rozdzielczych

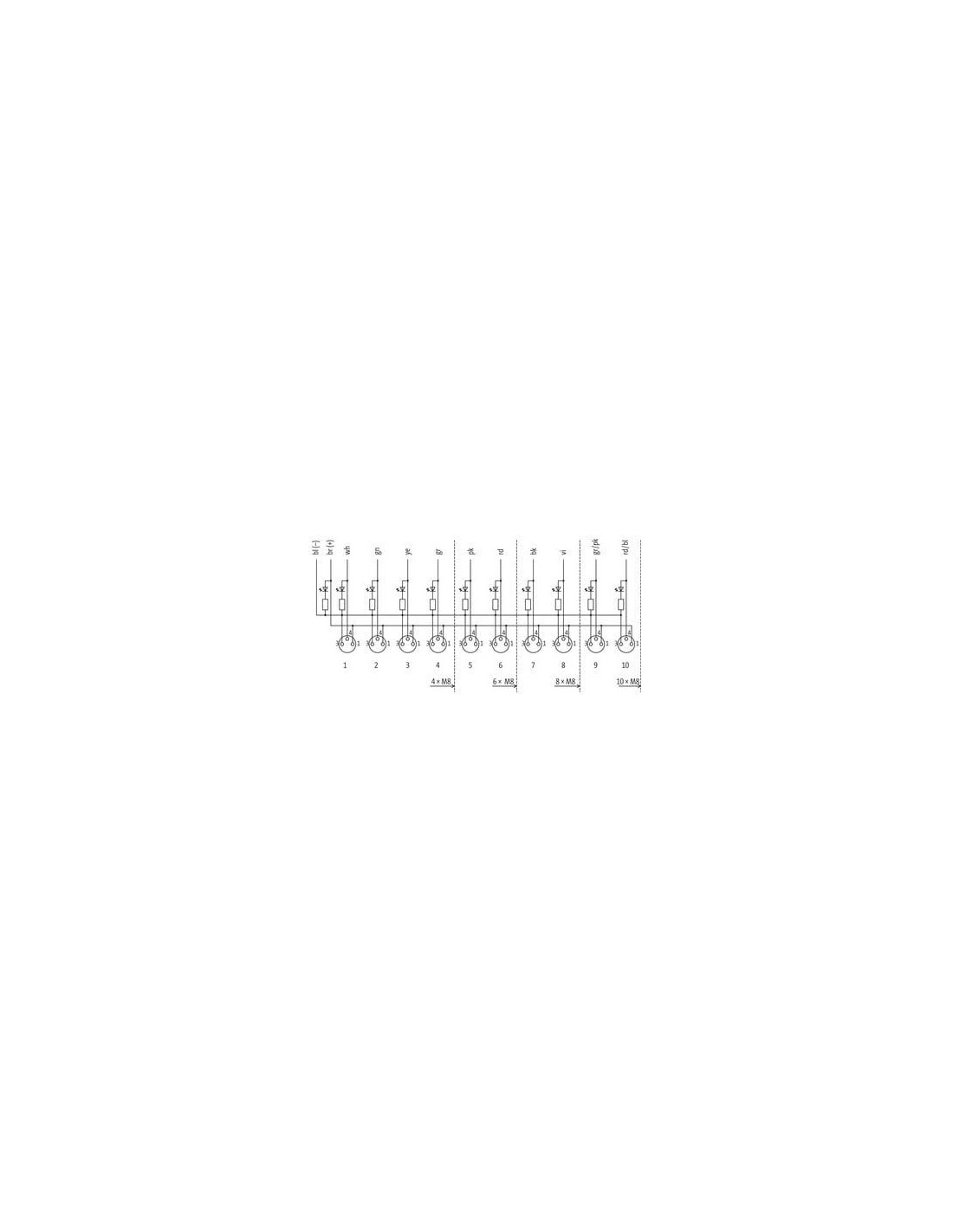

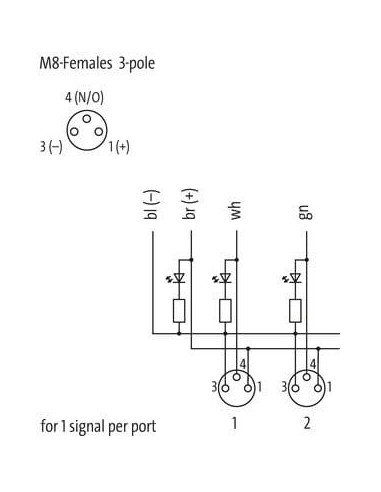

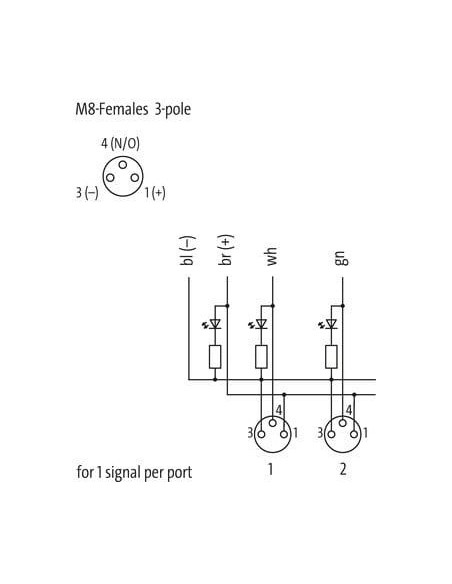

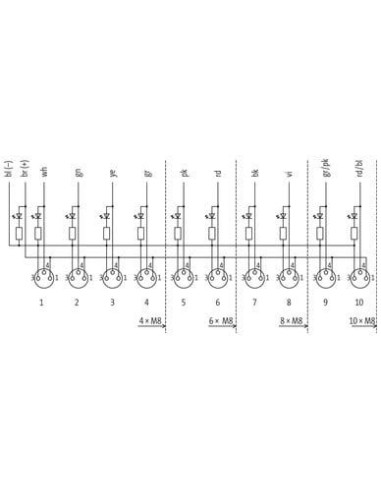

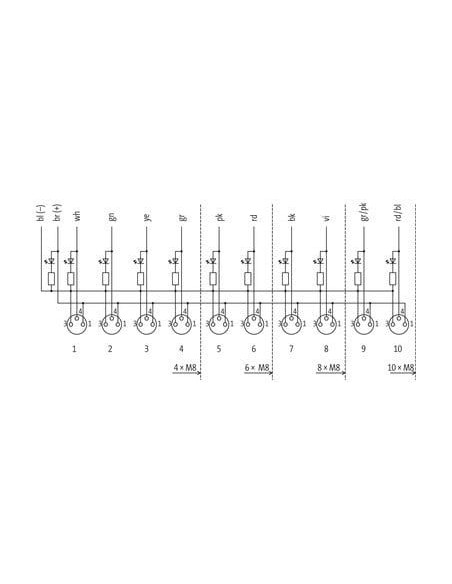

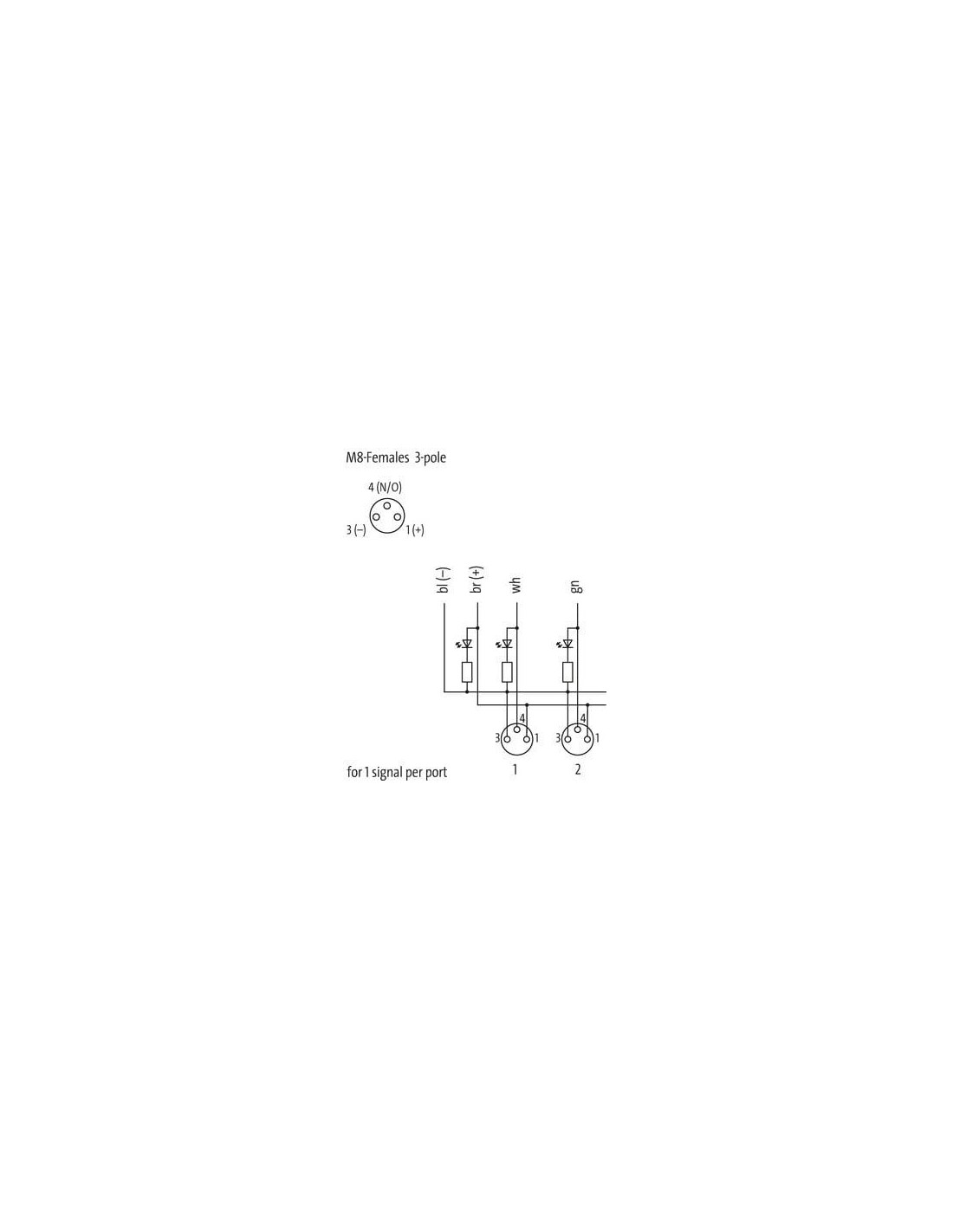

- Łatwa identyfikacja i odczyt połączeń – czytelne pola opisowe oraz schematy podłączeń
Bezpieczne zasilanie czujników i urządzeń – walory techniczne
Moduł pozwala na bezpieczne zasilanie do 24 V DC przy prądzie roboczym do 2 A na styk (łącznie do 8 A), dzięki czemu możliwa jest obsługa wielu urządzeń bez ryzyka przeciążenia obwodu. Elektryczne i mechaniczne parametry przewodu gwarantują niezawodną transmisję sygnałów oraz zasilania na dłuższą odległość.
Główne zalety modułu Exact8, 6xM8, 3-polowy 8000-86010-3500500
- Wielofunkcyjność: jednoczesne prowadzenie sygnałów i zasilania (przewód hybrydowy)
- Łatwość integracji: standardowe złącza M8
- Odporność środowiskowa: IP65/IP67, trudnopalność, odporność na oleje i chemikalia
- Wysoka jakość sygnału: niska rezystancja przewodów i efektywna separacja sygnałów
- Bezpieczna eksploatacja: zgodność z wymaganiami norm międzynarodowych i certyfikaty (m.in. cURus)
Moduł pasywny Exact8, 6xM8, 3-polowy to przemyślane rozwiązanie wspierające automatyzację, projektowanie maszyn i systemów przemysłowych – dla tych, którzy cenią niezawodność, przejrzystość instalacji oraz długoterminową wytrzymałość komponentów.
