PUR/PVC
3.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 395 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | czarny, fioletowy, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, (brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały, , niebieski) |
Mechanical data | Cable
| Cable weigth | 154 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

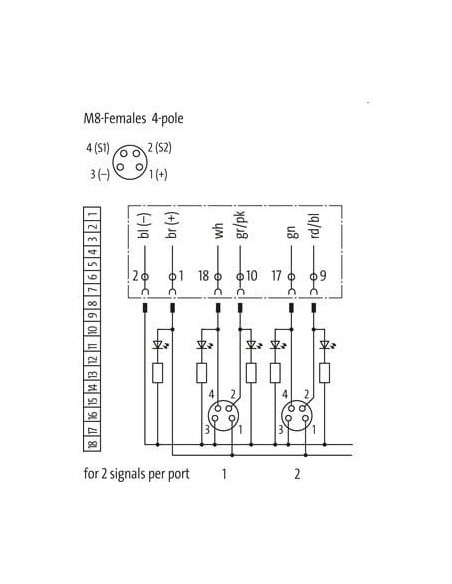

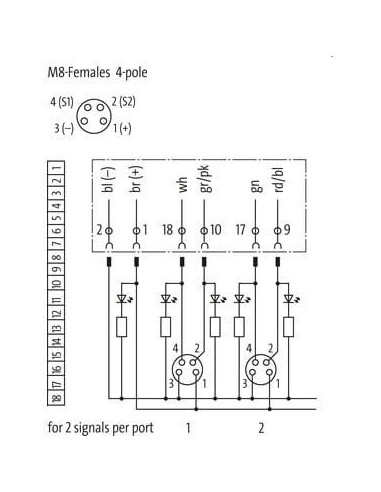

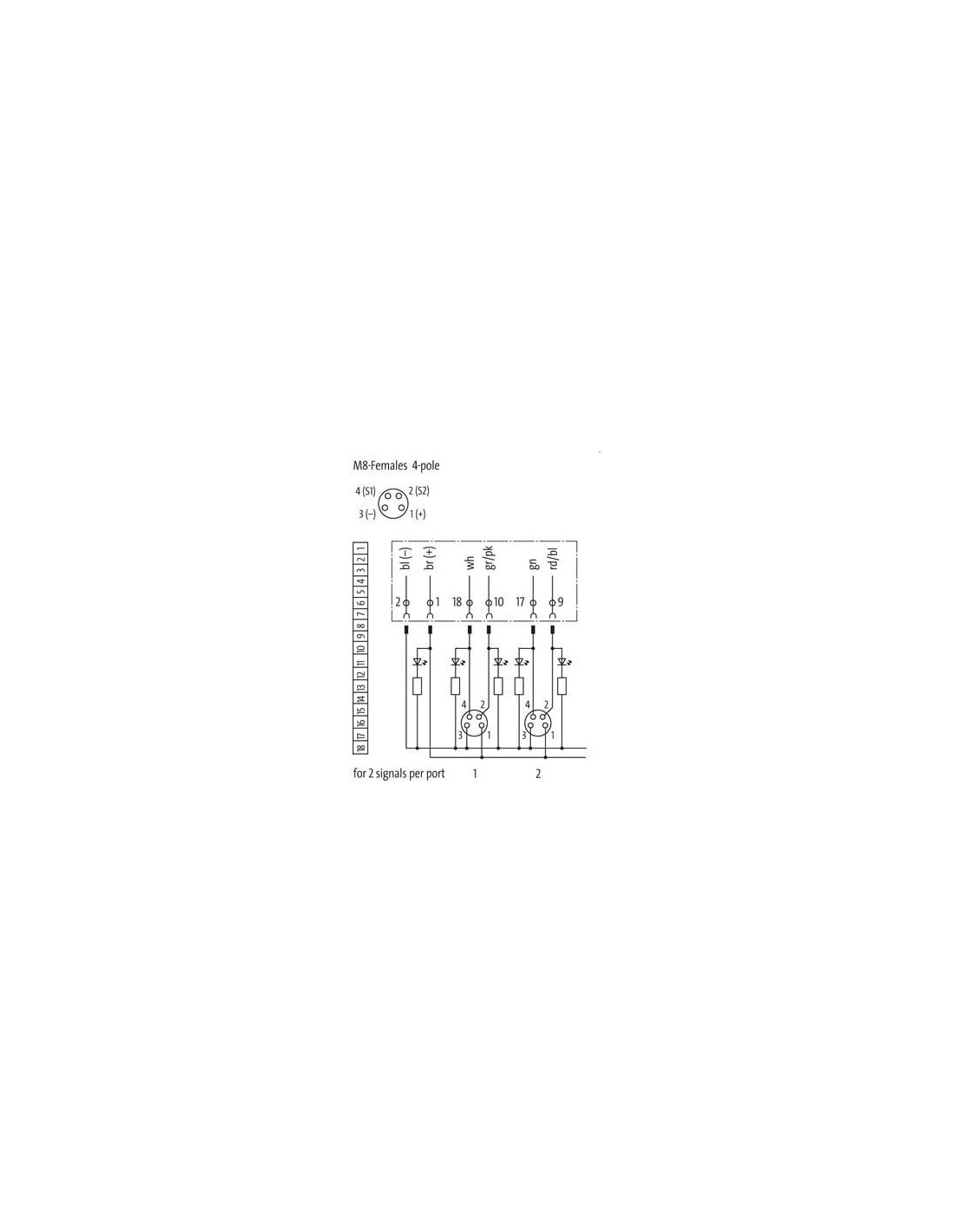

| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

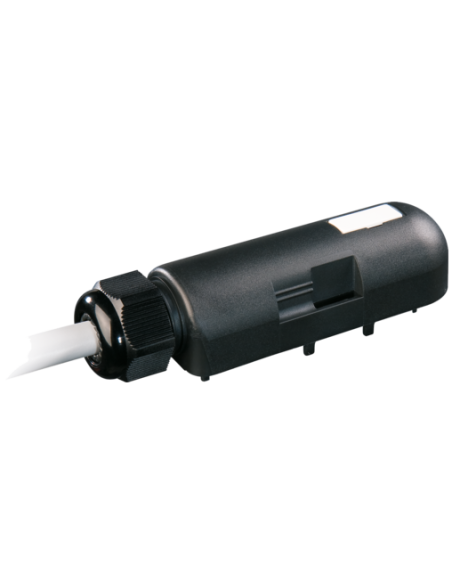

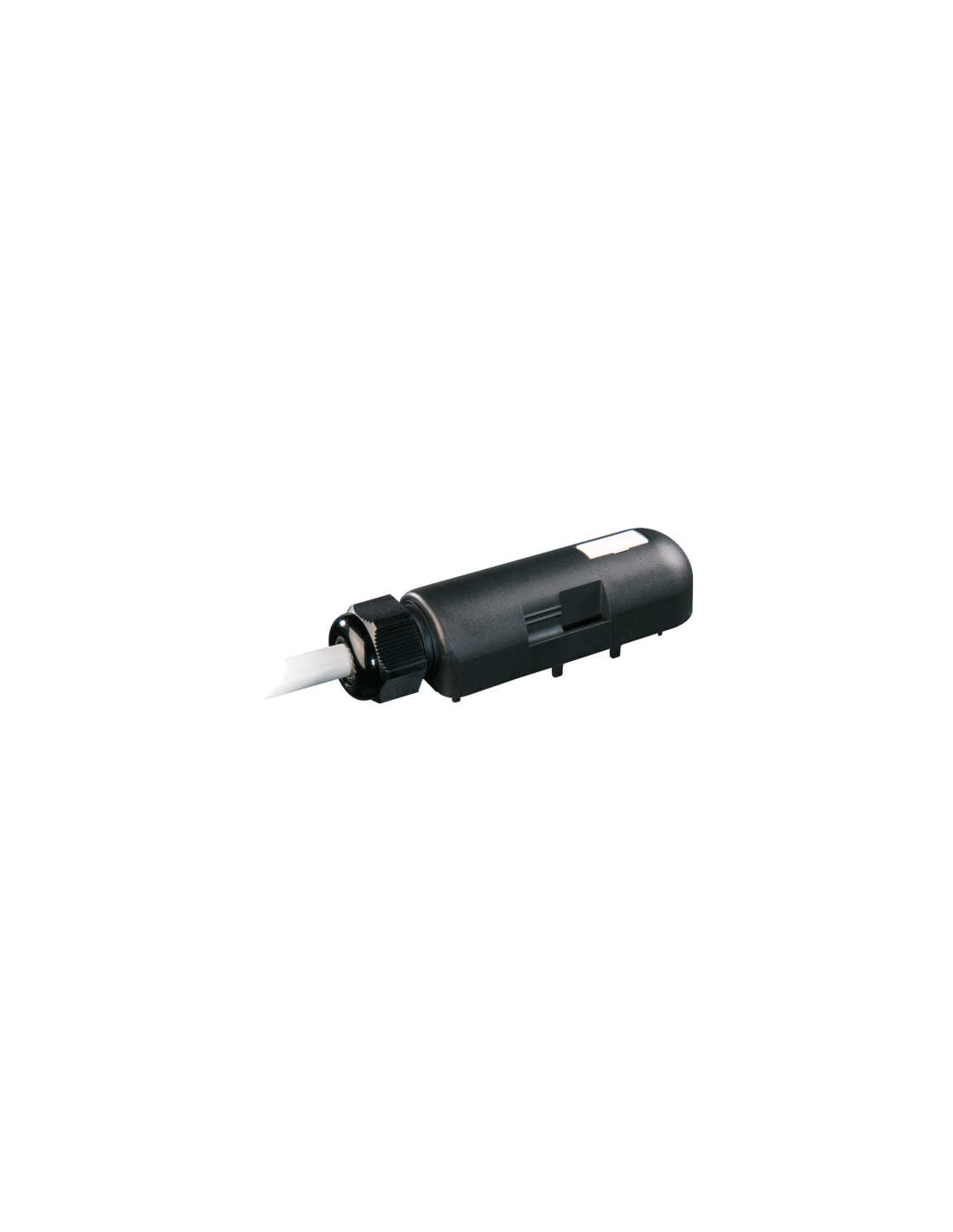

Zaślepka do przewodów Exact8, 8xM8, 4-pin – profesjonalne rozwiązanie do instalacji przemysłowych
Zaślepka do przewodów Exact8 o kodzie 8000-88149-3950300 to wysokiej jakości element dedykowany do połączeń oraz zabezpieczania systemów przewodowych w aplikacjach przemysłowych. Produkt doskonale sprawdza się w środowiskach wymagających niezawodności oraz odporności na trudne warunki pracy. Precyzyjna konstrukcja zapewnia kompatybilność z systemami typu Exact8, wykorzystującymi złącza 8xM8 4-pin.
Zastosowanie zaślepki Exact8 – bezpieczeństwo i niezawodność połączeń M8
Zaślepka została zaprojektowana z myślą o ochronie nieużywanych portów M8 przed zanieczyszczeniami, wilgocią oraz uszkodzeniami mechanicznymi. Jest doskonałym wyborem do instalacji automatyki przemysłowej, systemów sterujących oraz aplikacji z dziedziny robotyki i produkcji maszynowej. Możliwość bezpiecznego zakończenia przewodów pozytywnie wpływa na trwałość systemu oraz minimalizuje ryzyko powstawania błędów w komunikacji sygnałów.
Konstrukcja i materiały – trwałość oraz odporność na warunki zewnętrzne
Obudowa produktu została wykonana z trudnopalnego tworzywa sztucznego, co zwiększa odporność na wysokie temperatury oraz ogień. Estetyczna i ergonomiczna budowa zapewnia prostotę montażu oraz wytrzymałość mechaniczną. Zaślepka gwarantuje skuteczną ochronę przewodów nawet w przypadku intensywnych obciążeń środowiskowych i mechanicznych.
- Maksymalna temperatura robocza: do 80°C
- Minimalna temperatura robocza: -20°C
- Wysoka odporność na płomień oraz środki chemiczne

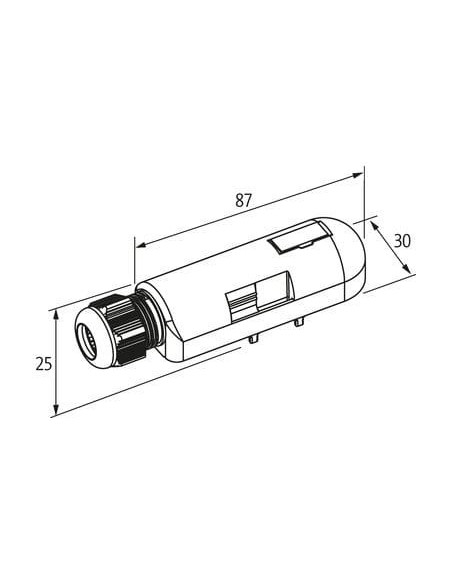

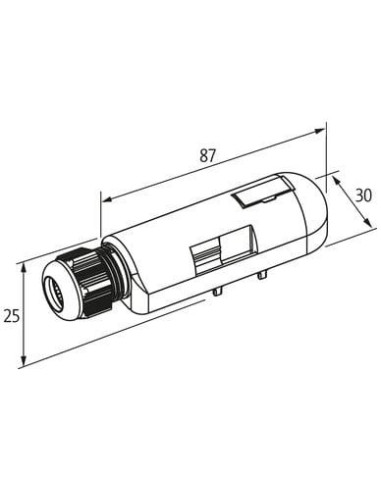

- Lekka i kompaktowa budowa (długość: 87 mm, szerokość: 30 mm, wysokość: 25 mm)
Główne zalety zaślepki do przewodów Exact8, 8xM8, 4-pin
- Uniwersalność zastosowania – idealna do większości instalacji przemysłowych z 4-pinowymi złączami M8
- Ochrona portów przed pyłem, wilgocią i uszkodzeniami
- Łatwy montaż oraz demontaż dzięki ergonomicznemu kształtowi
- Odporność na trudne warunki przemysłowe, w tym wysoką wilgotność oraz szeroki zakres temperatur
- Bezpieczne zakończenie przewodów redukuje ryzyko powstawania zwarć i uszkodzeń mechanicznych
- Zabezpieczenie elektryczne – umożliwia stosowanie w układach o prądzie sumarycznym do 8 A oraz napięciu do 300 V
Typowe zastosowania zaślepki Exact8 do złączy M8 4-pin
Zaślepka Exact8 znajduje szerokie zastosowanie w systemach automatyzacji produkcji, przemysłowych instalacjach elektrycznych oraz w środowiskach wymagających wysokiej niezawodności połączeń. Jest nieodzownym elementem w zakładach produkcyjnych, na liniach montażowych, w obszarze robotyki oraz w instalacjach rozproszonych, gdzie bezpieczeństwo i trwałość połączeń są kluczowe dla efektywności pracy.
Kompatybilność i certyfikacja
Produkt jest zgodny z globalnymi normami bezpieczeństwa oraz posiada certyfikat cURus, gwarantujący wysokie standardy jakości oraz bezpieczeństwa użytkowania. Zaślepka jest przeznaczona do współpracy z przewodami o specjalistycznym przeznaczeniu – sygnałowymi, zasilającymi oraz hybrydowymi.
