PUR/PVC
10.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 358 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, brązowo-zielony, zielono-biały, czerwono-niebieskie, szaro-różowe, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 116,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1,5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |

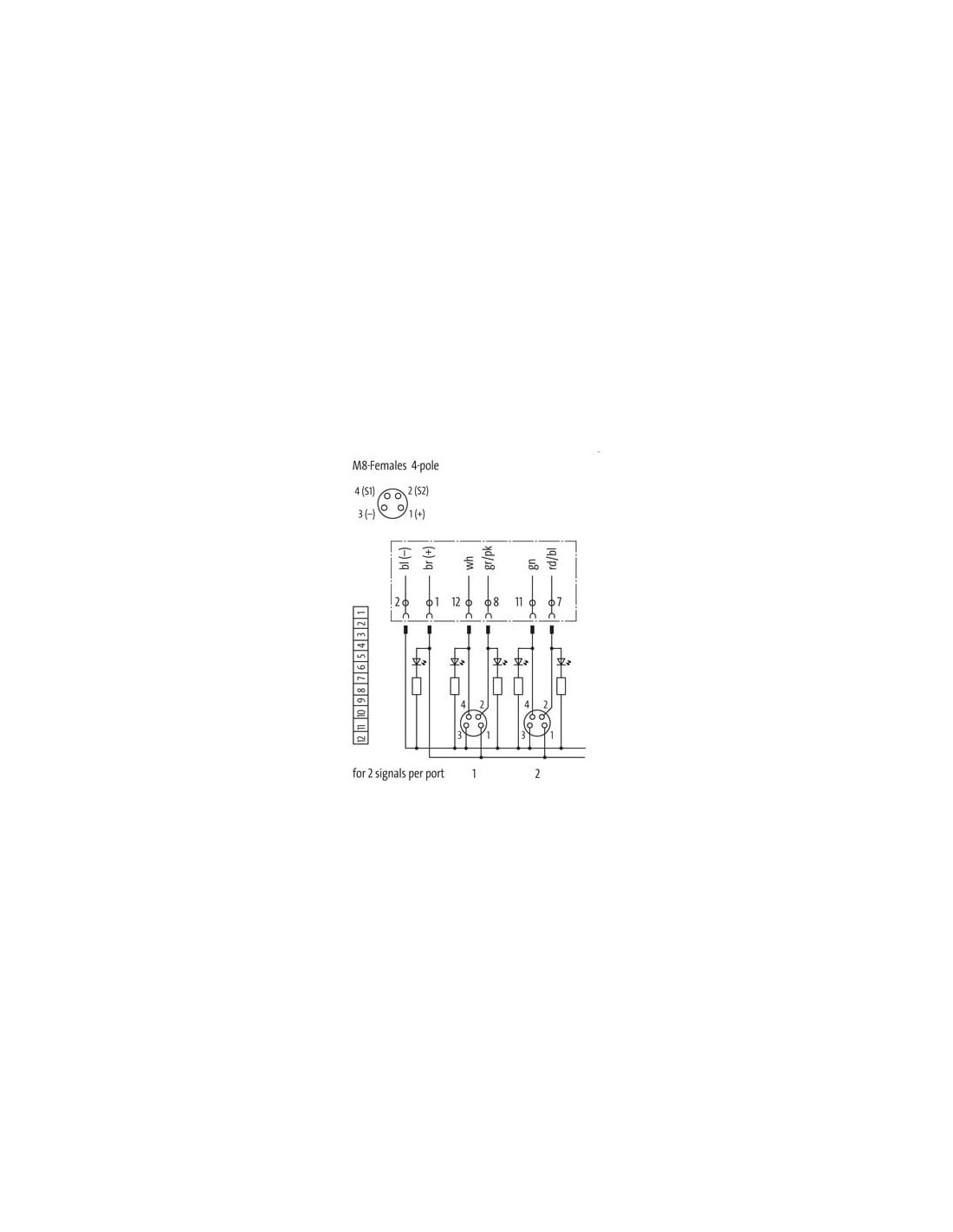

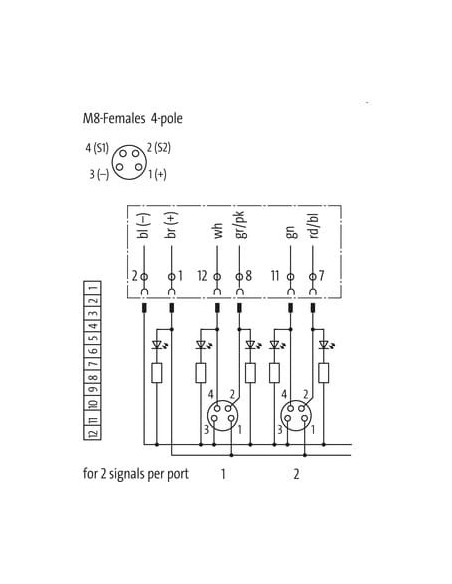

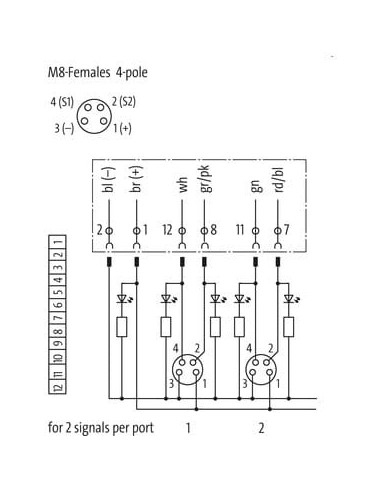

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

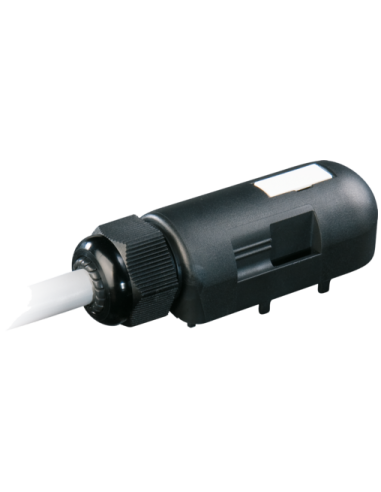

Zaślepka do przewodów Exact8 4xM8 4-pin – profesjonalna ochrona i elastyczność
Zaślepka do przewodów Exact8, 4xM8, 4-pin (kod produktu: 8000-84149-3581000) to specjalistyczny element przeznaczony do zabezpieczania i organizacji przewodów elektrycznych, stosowany w instalacjach przemysłowych oraz automatyce. Wysoka jakość wykonania pozwala na wykorzystanie jej w najbardziej wymagających środowiskach, zapewniając niezawodność oraz bezpieczeństwo połączeń.
Zastosowanie zaślepki przewodów Exact8 – uniwersalne rozwiązanie do przemysłu
Produkt dedykowany jest rozgałęźnikom Exact8 wyposażonym w złącza M8 4-pinowe. To uniwersalne rozwiązanie sprawdzi się w wielu branżach, szczególnie w:
- automatyce przemysłowej,
- systemach sterowania maszynami,
- instalacjach produkcyjnych,
- aplikacjach wymagających odporności na czynniki zewnętrzne oraz maksymalnego bezpieczeństwa okablowania.
Najważniejsze cechy produktu 8000-84149-3581000
- Solidna ochrona przewodów – szczelne zamknięcie zakończeń kablowych eliminuje ryzyko przedostawania się kurzu, wilgoci oraz zanieczyszczeń.
- Wysoka odporność mechaniczna i chemiczna – obudowa z trwałego tworzywa sztucznego oraz płaszcz z PUR/PVC zapewniają długotrwałą eksploatację w trudnych warunkach.
- Szybki i prosty montaż – ergonomiczna konstrukcja umożliwia bezproblemową instalację na przewodach różnego typu.
- Bezpieczeństwo użytkowania – optymalne parametry prądowe (do 8A), ochrona przed płomieniem oraz odporność na oleje, benzynę i środki chemiczne.
- Elastyczność zastosowań – przystosowana do przewodów sygnałowych i zasilających, umożliwiająca ochronę do 4 złączy M8.
Możliwości wykorzystania – zaślepka Exact8 4xM8 4-pin
Zaślepka przewodów typu Exact8 znajduje zastosowanie wszędzie tam, gdzie niezawodność oraz komfort serwisowania instalacji są priorytetem. Stanowi idealne uzupełnienie paneli rozdzielczych, szaf sterowniczych oraz rozproszonych systemów IO. Wysoka odporność na temperatury robocze od -20°C do 80°C (obudowa) pozwala na utrzymanie pełnej funkcjonalności zarówno w środowiskach chłodniczych, jak i przy podwyższonych temperaturach.
Konstrukcja zgodna z wymaganiami przemysłu

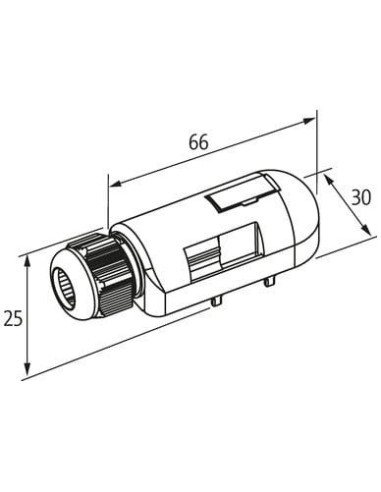

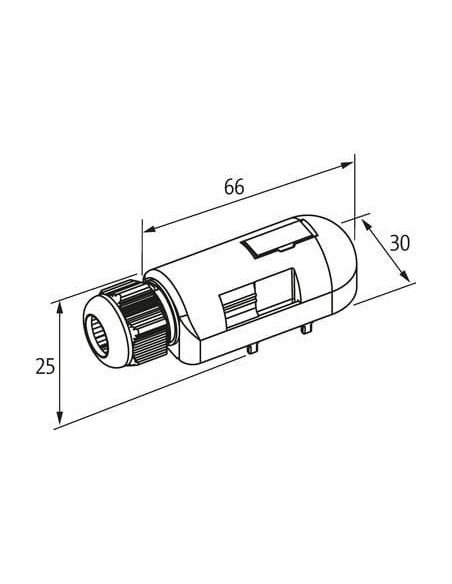

Zaślepka przewodów posiada ergonomiczne wymiary (66 mm x 30 mm x 25 mm), co gwarantuje łatwość montażu nawet w ograniczonych przestrzeniach. Estetyczne wykonanie i przemyślane rozmieszczenie elementów ułatwiają organizację wiązek kablowych i przyczyniają się do zachowania porządku w szafie sterowniczej.
- Zgodność z normami i certyfikatami bezpieczeństwa
- Wysoka precyzja wykonania
- Kompatybilność z szeroką gamą przewodów hybrydowych, sygnałowych i zasilających
Zaślepka do przewodów Exact8, 4xM8, 4-pin to gwarancja trwałego i efektywnego zabezpieczenia połączeń przewodowych w profesjonalnych zastosowaniach przemysłowych.
