10-portowy, 3-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
0.5 m
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 385 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| wire arrangement | czerwony, czarny, fioletowy, (czerwono-niebieskie, szaro-różowe, rosa, szary, żółty, zielony, biały, , niebieski) |
Mechanical data | Cable
| Cable weigth | 113,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 10 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

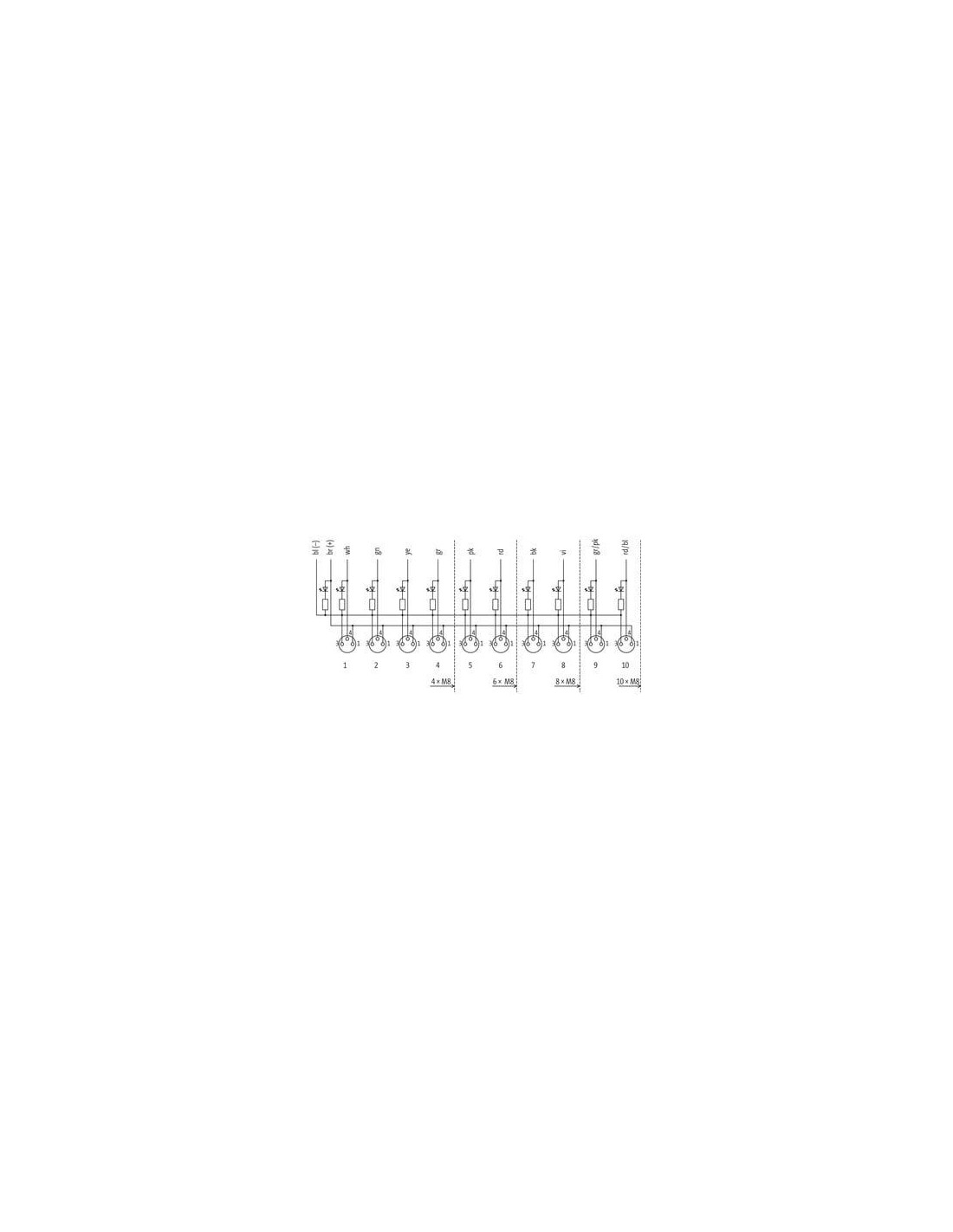

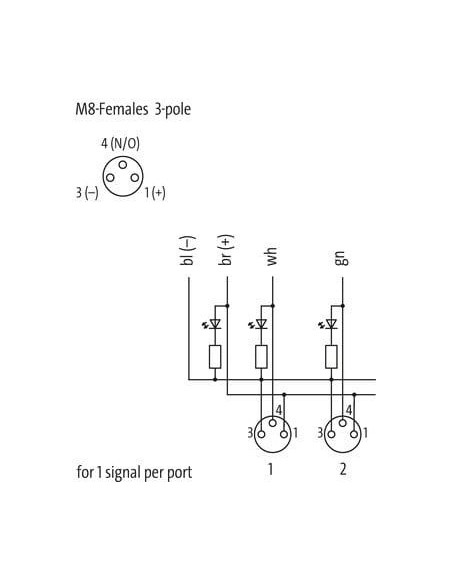

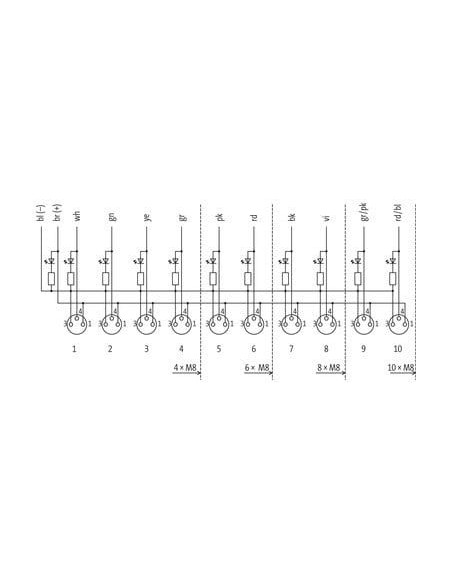

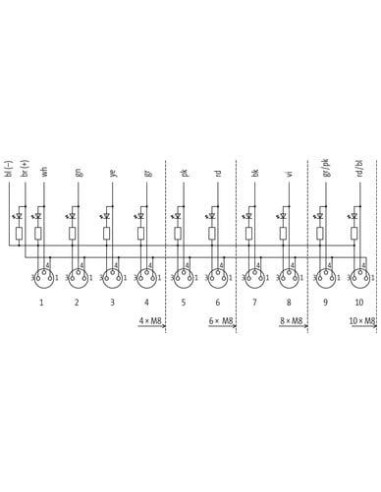

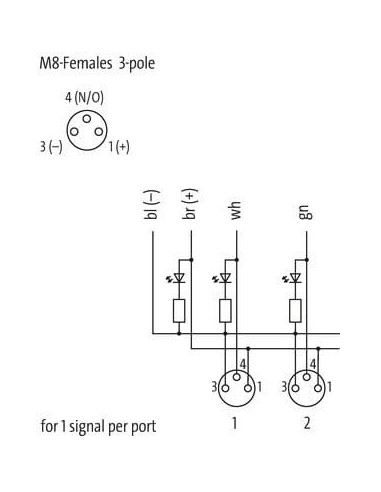

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 12 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

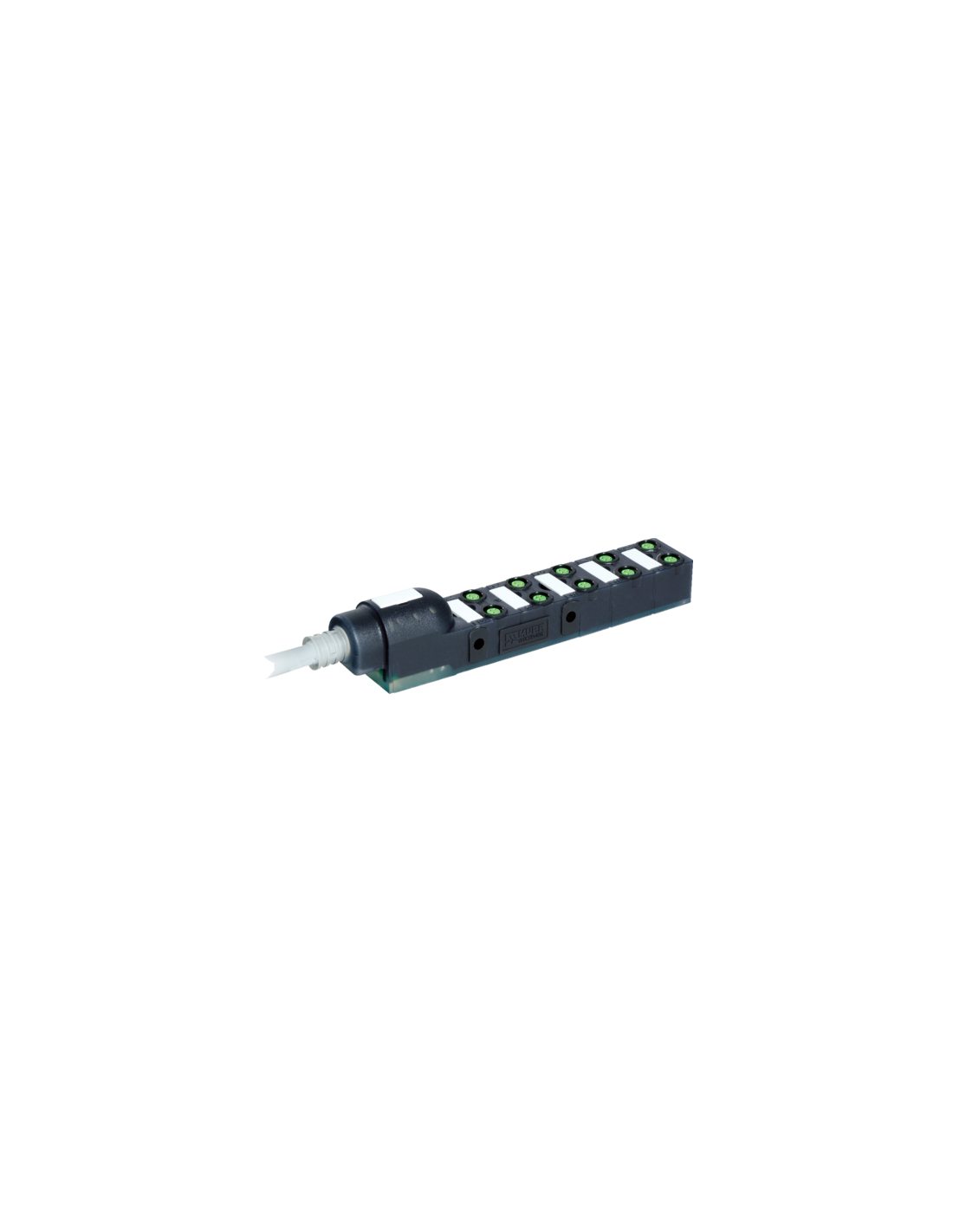

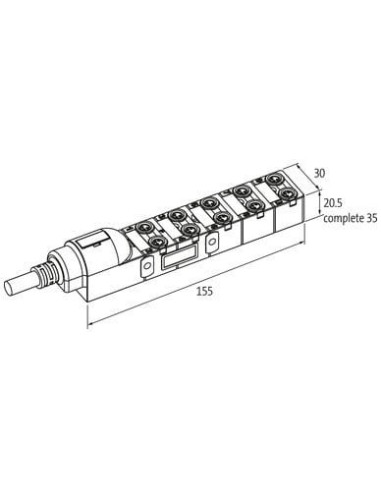

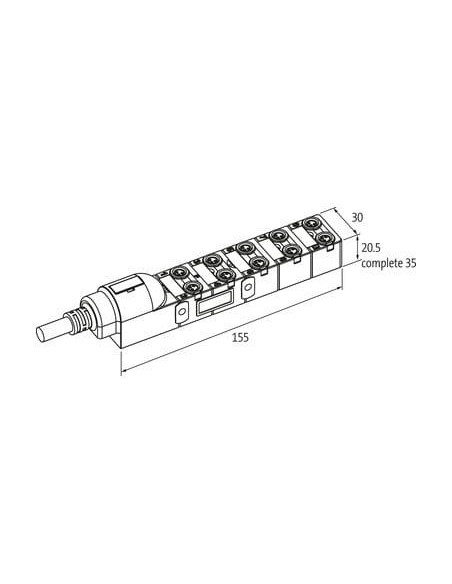

Rozdzielacz sygnałowy EXACT8, 10xM8, 3-biegunowy – Wydajne rozwiązanie dla automatyki przemysłowej
EXACT8 10xM8 3-biegunowy (kod produktu: 8000-80010-3850050) to praktyczny rozdzielacz pasywny lub złącze zbiorcze przeznaczone do szybkiego i bezpiecznego łączenia sygnałów oraz zasilania w aplikacjach przemysłowych. Urządzenie umożliwia podłączenie aż 10 portów sygnałowych typu M8, co pozwala na wygodne zgrupowanie i przekazywanie sygnałów pomiędzy czujnikami, elementami wykonawczymi oraz układami sterowania.
Kluczowe cechy rozdzielacza EXACT8 10xM8 3-pin
- 10 gniazd M8 – 3-biegunowych, zapewniających łatwy i szybki montaż czujników oraz innych elementów systemu.
- Kabel hybrydowy (sygnał + zasilanie), dedykowany do wymagających aplikacji, gwarantujący stabilność przekazu sygnału.
- Obudowa z wytrzymałego tworzywa sztucznego, odporna na chemikalia i oleje, zalecana do pracy w środowisku przemysłowym.
- Stopień ochrony IP65/IP67 – zabezpieczona przed kurzem, wilgocią i rozbryzgami wody.
- Wysoka odporność na płomienie oraz typowe chemikalia przemysłowe.
- Bardzo prosty montaż dzięki gwintom M8 x 1.
- Możliwość pracy w szerokim zakresie temperatur (od -20 °C do 80 °C).
- Kompaktowe wymiary – idealne do szaf sterowniczych i ciasnych przestrzeni.
- Wskaźniki LED przy każdym porcie sygnałowym, ułatwiające diagnostykę podłączonych urządzeń.
Typowe zastosowania rozdzielaczy M8 w automatyce
Rozdzielacze M8 znajdują szerokie zastosowanie w nowoczesnych liniach produkcyjnych, maszynach przemysłowych, zautomatyzowanych systemach magazynowych oraz instalacjach transportowych. Ułatwiają prowadzenie okablowania, znacznie skracając czas montażu oraz konserwacji układów sterowania. Idealnie sprawdzają się podczas:
- Podłączania większej liczby czujników lub elementów wykonawczych do sterownika PLC.
- Realizacji wysp sygnałowych i punktów serwisowych w rozbudowanych maszynach.
- Integracji układów bezpieczeństwa i monitoringu.
- Modernizacji i standaryzacji instalacji w zakładach przemysłowych.
Wytrzymałość i bezpieczeństwo pracy z rozdzielaczem EXACT8
Ten rozdzielacz sygnałowy został zaprojektowany z myślą o niezawodności w każdych warunkach – płaszcz PUR/PVC oraz przemyślana konstrukcja pozwalają na eksploatację zarówno w warunkach stacjonarnych, jak i ruchomych. Materiały wolne od kadmu, ołowiu, FCKW i silikonu dodatkowo zwiększają bezpieczeństwo dla użytkowników oraz środowiska.
Wydajność elektryczna i komunikacyjna
EXACT8 10-portowy rozdzielacz M8 zapewnia wysoką wydajność:
- Napięcie robocze do 24V DC
- Maksymalny prąd sumaryczny 8A
- Obciążalność prądowa każdego styku do 2A
Rozkład i opis pinów umożliwiają prostą integrację z większością standardowych przewodów i złączy przemysłowych.
Kiedy warto wybrać rozdzielacz sygnałowy EXACT8 10xM8?
Rozdzielacze tego typu są rekomendowane dla nowoczesnych systemów automatyki, które wymagają niezawodnej komunikacji, szybkości montażu oraz łatwości rozbudowy instalacji. Dzięki swojej uniwersalności, EXACT8 jest chętnie stosowany przez projektantów, integratorów oraz służby utrzymania ruchu w różnych gałęziach przemysłu.
