10-portowy, 4-piny
dla sygnałów NPN 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 411 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 14 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | fioletowy, brązowo-różowy, brązowo-szary, brązowo-niebieski, biało-różowy, czarny, niebiesko-biały, szaro-biały, (, niebieski, brązowo-żółty, zielony, czerwono-niebieskie, szary, brązowo-zielony, czerwony, żółto-biały, żółty, zielono-biały, biały, szaro-r |
Mechanical data | Cable
| Cable weigth | 171,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 11,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 20 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 24 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

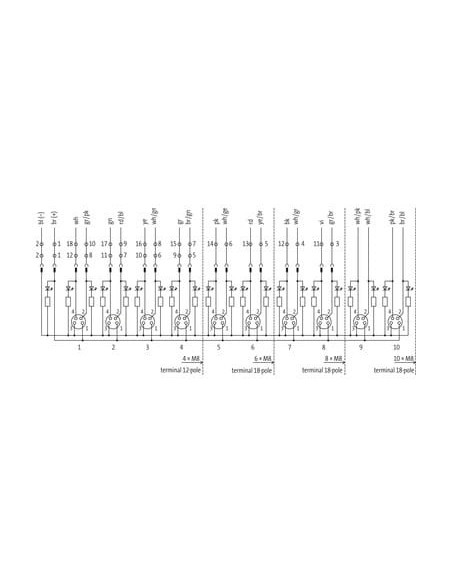

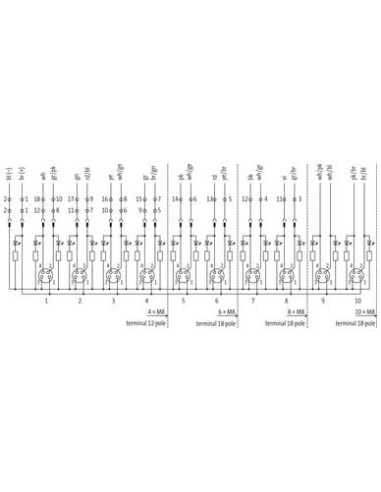

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 20 |

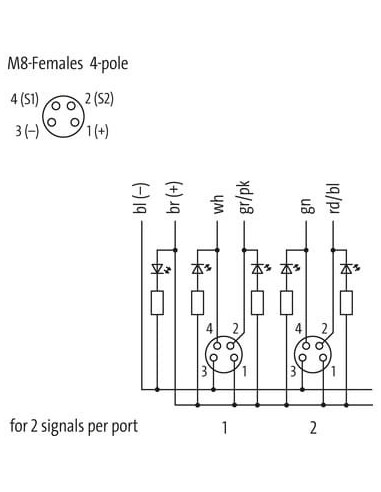

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

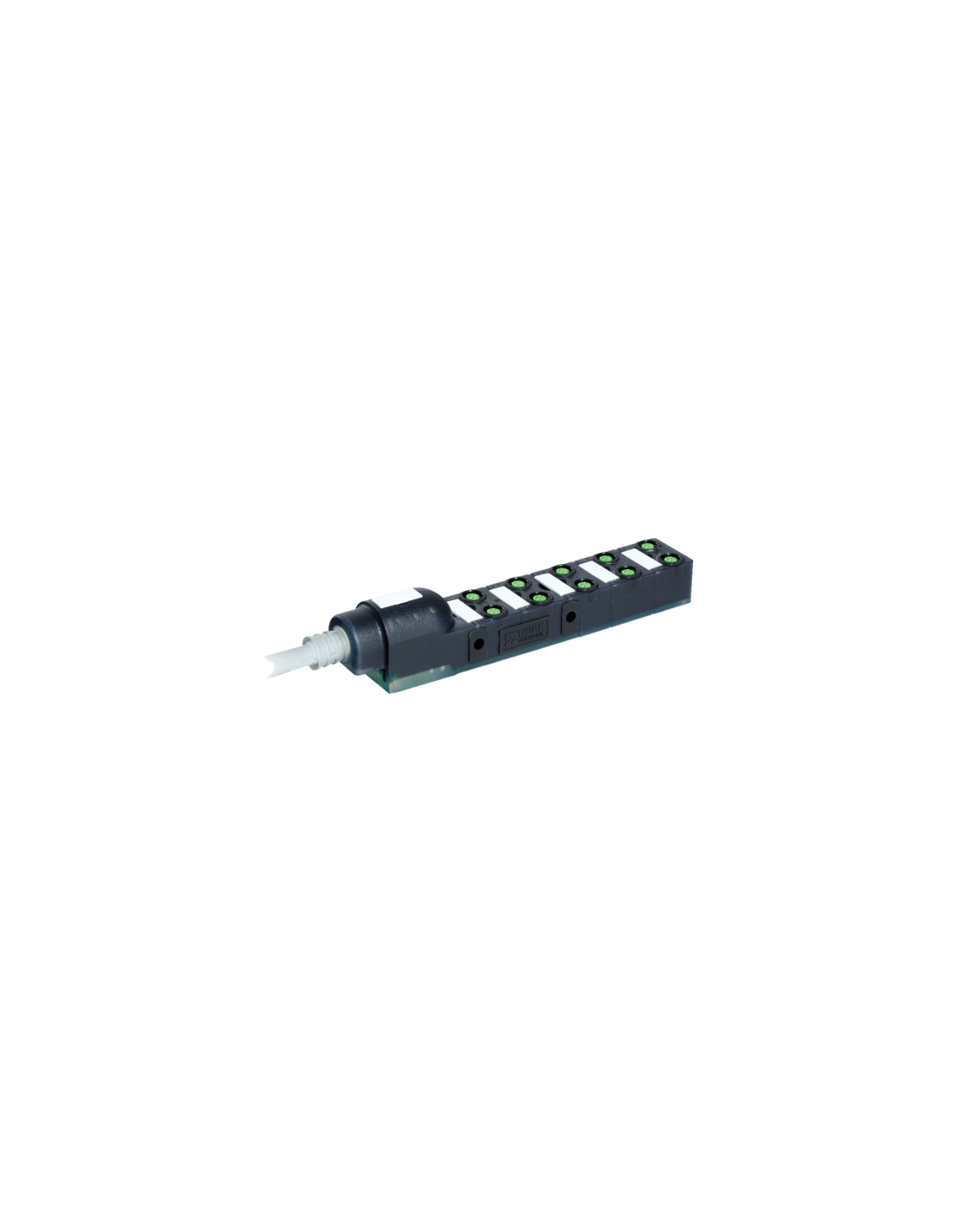

Exact8 10xM8 4-pin z kablem stałym – rozdzielacz sygnałów dla aplikacji przemysłowych
Exact8, 10xM8, 4-pin, kabel stały o numerze katalogowym 8000-80111-4110500 to kompaktowy rozdzielacz sygnałów, który jest przeznaczony do wymagających aplikacji automatyki przemysłowej. Urządzenie umożliwia jednoczesne podłączenie aż 10 portów M8 z 4-pinowym złączem i zapewnia efektywną organizację okablowania, co znacząco ułatwia zarządzanie sygnałami.
Najważniejsze zalety rozdzielacza Exact8 10xM8, 4-pin
- Elastyczność zastosowania – możliwość przesyłania dwóch sygnałów na port oraz kompatybilność z sygnałami NPN 24 V DC pozwala na szerokie wykorzystanie w systemach sterowania maszyn i linii produkcyjnych.
- Wytrzymałość – solidna obudowa wykonana z wysokiej jakości tworzywa sztucznego odpornego na działanie olejów oraz wielu substancji chemicznych.
- Wysoka ochrona IP65 / IP67 gwarantuje niezawodną pracę w trudnych warunkach przemysłowych – zarówno w atmosferze dużego zapylenia, jak i wilgotności.
- Łatwy montaż dzięki gwintom M8 x 1 oraz standardowemu rozstawowi przyłączy.
- Trudnopalność i szeroki zakres temperatur pracy pozwalają na zastosowanie w różnych gałęziach przemysłu – od automatyki po logistykę.
Konstrukcja rozdzielacza sygnałów Exact8 – szczegóły wykonania
Produkt wyposażony jest w stały kabel PUR o wysokiej odporności mechanicznej, który oferuje bardzo dobrą giętkość oraz wytrzymałość na ścieranie i uszkodzenia. Kabel spełnia rygorystyczne normy dotyczące odporności chemicznej, ognioodporności (IEC 60332-2-2, UL 1581 FT2) oraz olejoodporności (DIN EN 60811-404). Płaszcz kabla nie zawiera szkodliwych substancji, takich jak ołów, kadm czy halogeny, co zwiększa bezpieczeństwo użytkowania w środowiskach przemysłowych.
Zastosowania rozdzielacza Exact8 M8, 4-pin
- Linie produkcyjne i montażowe – integracja licznych czujników lub siłowników, zwiększenie porządku i przejrzystości połączeń.
- Maszyny pakujące i transportujące – szybka i niezawodna dystrybucja sygnałów sterujących.
- Zautomatyzowane systemy magazynowe – centralizacja połączeń w środowiskach narażonych na kurz i wilgoć.
- Przemysł spożywczy, farmaceutyczny i chemiczny – gdzie liczy się bezpieczeństwo, odporność na detergenty i łatwość dezynfekcji.
Możliwości integracji i optymalizacji okablowania
Exact8 10xM8, 4-pin pozwala na logiczne zgrupowanie wielu sygnałów wejściowych i wyjściowych w jednej szafie sterowniczej, minimalizując ryzyko błędów montażowych oraz redukując czas instalacji. Zastosowanie tego modułu sprzyja optymalizacji przepływu danych i zasilania, a wytrzymałość zastosowanych materiałów oraz wysoki stopień ochrony czynią z niego profesjonalne rozwiązanie dla nowoczesnej automatyki.

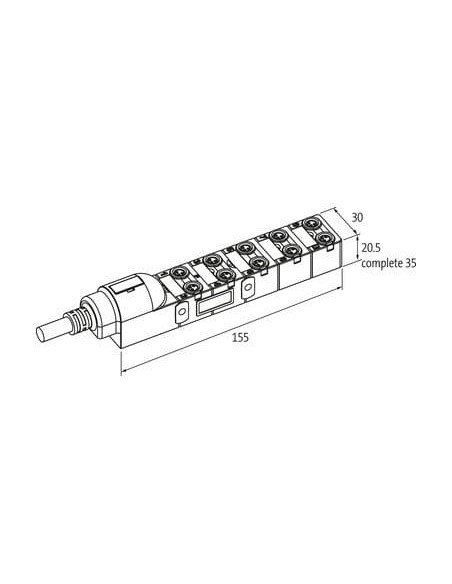

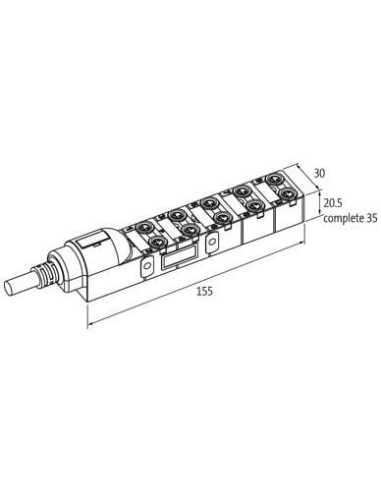

Wymiary i łatwość instalacji Exact8 10xM8
Moduł ma kompaktową budowę: długość 155 mm, szerokość 30 mm, wysokość 20,5 mm, co umożliwia łatwy montaż nawet w ograniczonych przestrzeniach.
Exact8 stanowi wygodne, niezawodne i bezpieczne rozwiązanie dla rozbudowanych instalacji automatyki przemysłowej, gwarantując porządek w okablowaniu i łatwość przyszłych modernizacji układów sterowania.
