4-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
10.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 358 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, brązowo-zielony, zielono-biały, czerwono-niebieskie, szaro-różowe, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 116,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1,5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |

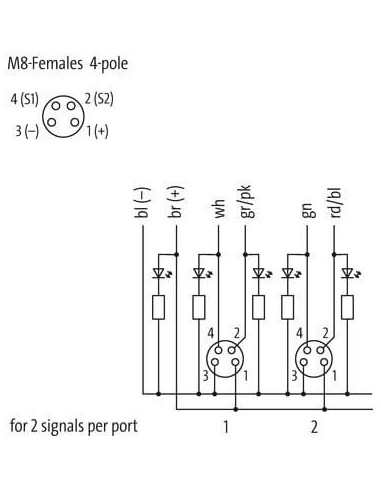

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |
Moduł pasywny Exact8 – 4xM8, 4-polowy, do instalacji przemysłowych
Moduł pasywny Exact8 (kod produktu: 8000-84110-3581000) to zaawansowany i niezawodny rozdzielacz sygnałów, zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie umożliwia wygodne podłączenie czujników oraz elementów wykonawczych za pomocą czterech złączy M8 (4-pinowych). Dzięki kompaktowym wymiarom oraz solidnej konstrukcji, idealnie sprawdza się w środowiskach przemysłowych, gdzie kluczowe są niezawodność oraz łatwość integracji z istniejącymi instalacjami automatyki.
Najważniejsze cechy modułu Exact8 8000-84110-3581000
- Kompaktowa obudowa – wymiary 96 x 30 x 20,5 mm pozwalają na montaż w miejscach o ograniczonej przestrzeni.
- Stopień ochrony IP65 oraz IP67 – odporność na kurz i wilgoć umożliwia zastosowanie w trudnych warunkach przemysłowych.
- Wytrzymała obudowa z wysokiej jakości tworzywa sztucznego, zapewniająca dobrą odporność chemiczną oraz ochronę przed olejami.
- Przewód o długości 10 m (PUR/PVC), z możliwością dostosowania długości na zamówienie.
- Wysoka wytrzymałość mechaniczna – przewód odporny na wielokrotne zginanie (do 1,5 miliona cykli), idealny do aplikacji ruchomych.
- Dwa sygnały na złącze umożliwiają podłączenie szerokiej gamy czujników dwustanowych.
- Odporność na płomienie oraz na typowe środki chemiczne stosowane w przemyśle, co zwiększa bezpieczeństwo i niezawodność eksploatacji.
Zastosowania modułu rozdzielającego Exact8
Moduł pasywny Exact8 4xM8 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, obejmujących między innymi:
- Automatyzację produkcji – integracja z liniami produkcyjnymi i stanowiskami montażowymi umożliwia efektywne rozdzielanie sygnałów z czujników.
- Maszyny pakujące – obsługa sygnałów wejściowych i wyjściowych w urządzeniach transportujących oraz pakujących.
- Robotykę i systemy manipulatorów – doskonały do podłączania elementów wykonawczych oraz kontroli pozycji i ruchu.
- Systemy transportowe – monitorowanie położenia i prędkości detali na liniach przenośnikowych.
Dlaczego warto stosować moduł Exact8 8000-84110-3581000?
- Łatwa instalacja – gwint M8 x 1 oraz możliwość montażu na śrubę zapewniają szybki i bezproblemowy montaż.
- Uniwersalność – kompatybilność z szerokim wachlarzem przewodów i urządzeń automatyki.
- Bezpieczeństwo – trudnopalne materiały oraz wysoki stopień ochrony zwiększają niezawodność w krytycznych aplikacjach.
- Kodowanie A oraz wyraźne rozróżnienie przewodów zapewniają pewność i wygodę instalatora.
Budowa oraz szczegółowe właściwości
Moduł Exact8 został wyposażony w szereg praktycznych i trwałych rozwiązań budowlanych, takich jak:
- Złącza M8 (cztery porty) – umożliwiają podłączenie czujników bez użycia dodatkowych rozdzielaczy czy specjalistycznych przewodów.
- Przejrzyste oznaczenie pinów oraz uniwersalny system kolorystyki, ułatwiający obsługę.
- Odporność mechaniczna – przewód i obudowa przystosowane do pracy w aplikacjach narażonych na wibracje i wielokrotne zginanie.
Moduł pasywny Exact8 4xM8, 4-polowy to optymalne rozwiązanie do efektywnego łączenia i dystrybucji sygnałów w systemach automatyki, maszynach przemysłowych oraz innych instalacjach wymagających niezawodności i bezpieczeństwa pracy.
