4-portowy, 3-piny
10.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 334 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 78,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact8 4xM8 3-polowy – uniwersalne zastosowanie w automatyce
Moduł pasywny Exact8, 4xM8, 3-polowy (kod produktu: 8000-84010-3341000) to kompaktowe i niezawodne rozwiązanie do rozdzielania sygnałów i zasilania w aplikacjach automatyki przemysłowej. Urządzenie umożliwia łatwe podłączenie do czterech czujników lub innych urządzeń za pomocą złączy M8 3-pinowych. Moduł znajduje szerokie zastosowanie w maszynach i liniach produkcyjnych, gdzie istotne jest szybkie oraz pewne połączenie elementów automatyki.
Najważniejsze cechy i konstrukcja modułu Exact8
Kompaktowa obudowa modułu pasywnego wykonana jest z wysokiej jakości tworzywa sztucznego odpornego na chemikalia i oleje, co gwarantuje długotrwałą pracę nawet w trudnych warunkach przemysłowych. Stopień ochrony IP65/IP67 pozwala na montaż w środowiskach o podwyższonej wilgotności oraz w miejscach, gdzie możliwy jest kontakt z zanieczyszczeniami.
- Konstrukcja 4-portowa pozwala na obsługę do czterech urządzeń.
- Złącza M8, 3-pinowe umożliwiają szybkie i bezpieczne połączenie.
- Obudowa odporna na działanie olejów i chemikaliów.
- Wysoka trwałość dzięki solidnym materiałom (tworzywo PUR, PP).
- Możliwość pracy w szerokim zakresie temperatur (-20°C do +80°C dla modułu, do -40°C dla kabla).
- Krótka obudowa: tylko 96 mm długości, idealna do kompaktowych zabudów.
Zastosowanie modułu pasywnego Exact8 w przemyśle
Moduł pasywny Exact8 4xM8 przeznaczony jest do instalacji w systemach automatyki przemysłowej, gdzie liczy się szybka i pewna komunikacja pomiędzy czujnikami, siłownikami a sterownikiem PLC. Główne obszary zastosowań obejmują maszyny produkcyjne, linie montażowe, systemy transportowe, automatyzację procesów oraz aplikacje w branży spożywczej, farmaceutycznej i motoryzacyjnej.
- Łatwa integracja z istniejącą infrastrukturą automatyki.
- Proste rozprowadzanie sygnału i zasilania do wielu punktów.
- Redukcja czasu montażu i modernizacji instalacji.
- Wysoka odporność na drgania i mechaniczne uszkodzenia.
Bezpieczeństwo i certyfikaty – niezawodność pracy modułu Exact8
Dzięki wysokiemu stopniowi ochrony IP65 i IP67 oraz odporności na działanie płomienia (zgodnie z IEC 60332-2-2 oraz UL 1581), moduł doskonale sprawdza się w wymagających warunkach przemysłowych. Jego konstrukcja spełnia również restrykcyjne normy dotyczące bezpieczeństwa i ochrony środowiska – komponenty są bezołowiowe, wolne od kadmu, FCKW, halogenów, silikonu oraz LABS.
Budowa i połączenia – szybki montaż i serwis

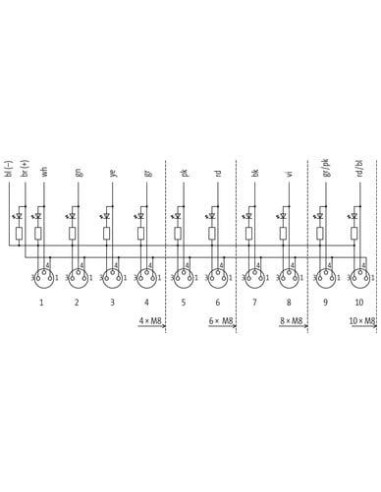

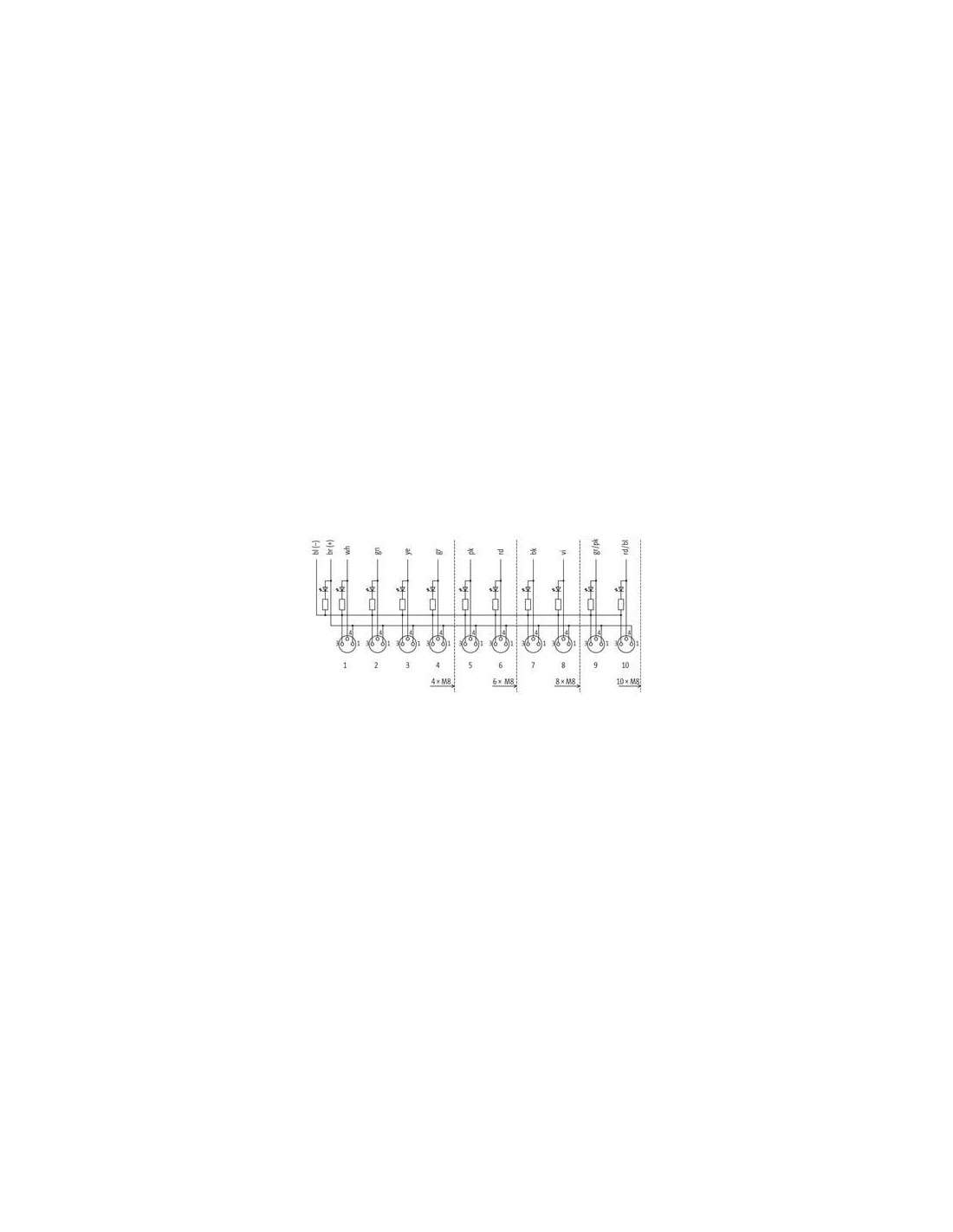

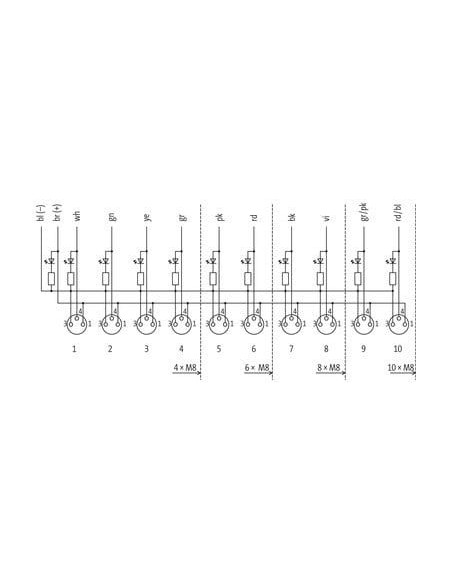

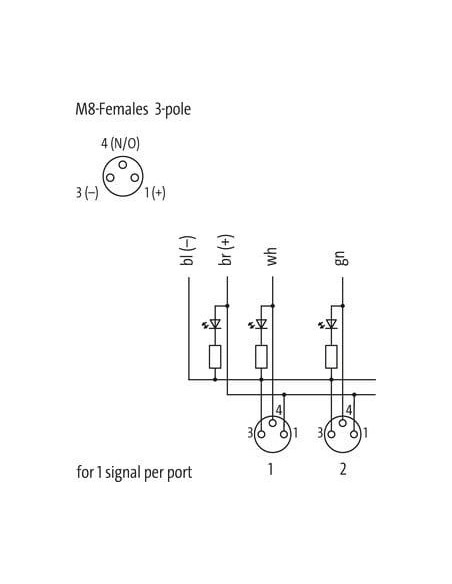

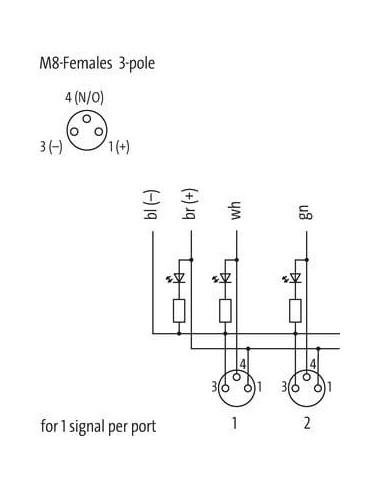

Złącza M8 posiadają praktyczne oznaczenia pinów (PIN 1: +, PIN 3: -, PIN 4: S), co minimalizuje ryzyko błędów przy podłączaniu. Skrócony czas instalacji i serwisu zapewnia prosta konstrukcja i czytelna identyfikacja przewodów. Moduł cechuje się również dużą odpornością mechaniczną (twardość osłony: 90 ± 5 Shore A) oraz szerokim zakresem średnic i ilości przewodów, co pozwala dostosować go do różnych aplikacji.
Podsumowanie zalet modułu pasywnego Exact8
- Niezawodna dystrybucja sygnałów i zasilania w środowiskach przemysłowych
- Oszczędność miejsca dzięki kompaktowej budowie
- Szybkie i pewne złącza M8, 3-polowe
- Wysoka odporność chemiczna i mechaniczna
- Szerokie zastosowanie w automatyce i robotyce
Moduł pasywny Exact8 4xM8, 3-polowy to sprawdzone rozwiązanie dla aplikacji przemysłowych, zapewniające prostotę instalacji oraz ochronę i niezawodność pracy w wymagających środowiskach.
