10-portowy, 4-piny
10.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 411 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 14 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | fioletowy, brązowo-różowy, brązowo-szary, brązowo-niebieski, biało-różowy, czarny, niebiesko-biały, szaro-biały, (, niebieski, brązowo-żółty, zielony, czerwono-niebieskie, szary, brązowo-zielony, czerwony, żółto-biały, żółty, zielono-biały, biały, szaro-r |
Mechanical data | Cable
| Cable weigth | 171,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 11,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 20 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 24 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 20 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |
Moduł pasywny Exact8 10xM8 4-polowy – uniwersalne rozwiązanie do systemów automatyki

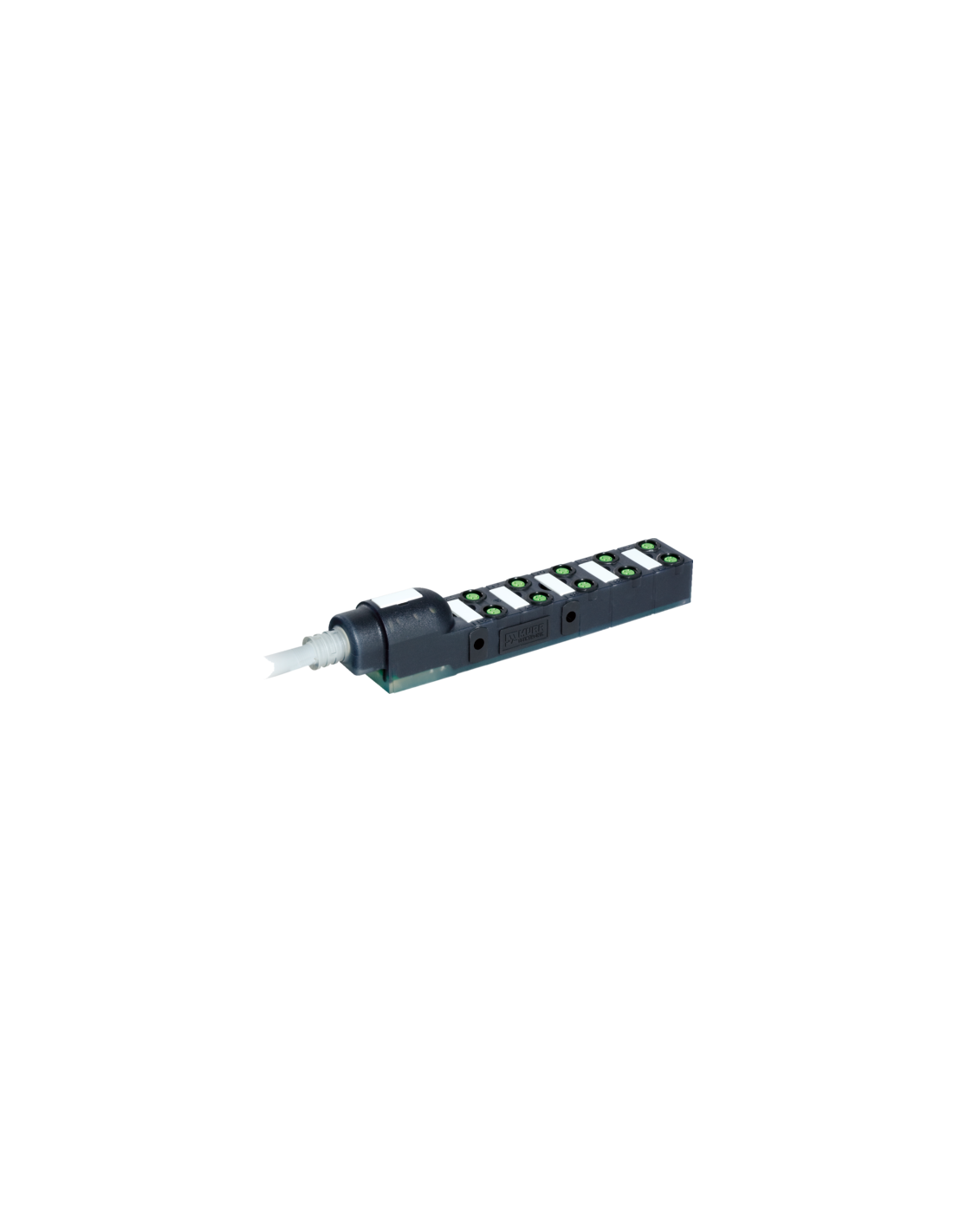

Moduł pasywny Exact8, 10xM8, 4-polowy (kod produktu: 8000-80110-4111000) to wysokiej klasy komponent zaprojektowany z myślą o wymagających aplikacjach automatyki przemysłowej. Produkt umożliwia szybkie i wygodne łączenie czujników oraz urządzeń wykonawczych za pomocą 10 portów M8 o konfiguracji 4-pinowej, co pozwala na przesył dwóch sygnałów na port.
Zastosowanie modułu pasywnego Exact8 w systemach sterowania
Moduły wielogniazdowe M8 cieszą się dużą popularnością w branży spożywczej, maszynowej, motoryzacyjnej oraz wszędzie tam, gdzie kluczowe jest szybkie podłączanie i serwisowanie wielu sygnałów. Moduł umożliwia łatwe grupowanie sygnałów wejściowych i wyjściowych oraz ich integrację z nadrzędnym sterownikiem PLC lub panelem operatorskim. Eliminacja konieczności prowadzenia wielu pojedynczych przewodów znacznie przyspiesza montaż i upraszcza diagnostykę, ograniczając ryzyko błędów.
Kompaktowa budowa i trwałość

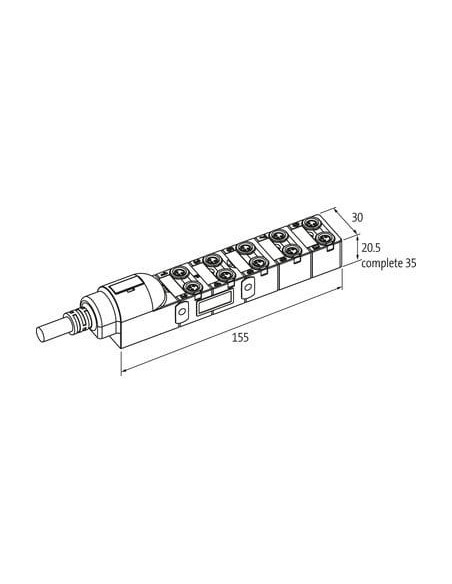

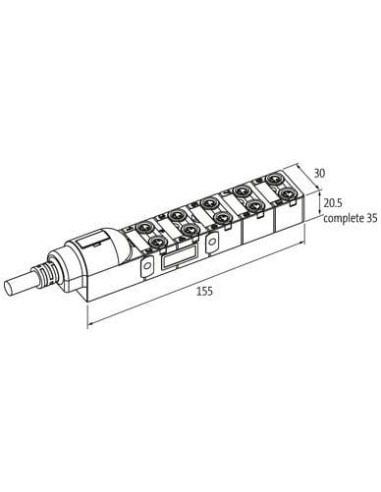

Obudowa o długości 155 mm oraz szerokości 30 mm pozwala na instalację modułu nawet w ograniczonych przestrzeniach rozdzielnic i maszyn. Element wykonany jest z trwałego tworzywa sztucznego o wysokiej odporności chemicznej oraz odporności na działanie olejów – sprawdzi się nawet w trudnych warunkach przemysłowych. Całość zapewnia stopień ochrony IP65/IP67, gwarantujący odporność na pył, wilgoć i zachlapania.
Wybrane cechy i zalety modułu Exact8 10xM8, 4-polowy
- Możliwość podłączenia aż 10 urządzeń za pośrednictwem uniwersalnych złączy M8 (4-pinowych).
- Praca przy napięciu roboczym 24 V DC oraz obsługa sygnałów do 2 A na styk.
- Sumaryczny prąd maksymalny wynoszący 8 A, co pozwala na obsługę wymagających aplikacji.
- Kabel o długości 10 m umożliwia realizację instalacji na dużych odległościach od szafy sterowniczej.
- Tryb montażu: gwint M8 x 1 – szybki i pewny montaż.
- Trudnopalne i odporne materiały (płaszcz PUR, izolacja TPE-E, skrętka miedziana) zapewniają wysoką trwałość i bezpieczeństwo użytkowania.
- Szeroki zakres temperatury pracy od -20°C do 80°C dla modułu oraz od -40°C do 80°C dla kabla (praca stała).
- Możliwość pracy w środowiskach agresywnych chemicznie i olejowych – szczegóły zastosowań można weryfikować indywidualnie.
Typowe zastosowania
Moduł pasywny Exact8 jest rekomendowany do budowy szaf sterowniczych, automatyzacji linii produkcyjnych, systemów paletyzacji, rozdzielni maszynowej oraz stanowisk produkcyjnych, gdzie wymagane jest szybkie i wygodne rozdzielanie sygnałów. Zastosowanie tego rozwiązania przyspiesza serwisowanie i modyfikację instalacji.
Podsumowanie – profesjonalny moduł dystrybucyjny M8 do automatyki
Exact8, 10xM8, 4-polowy to niezawodne i elastyczne rozwiązanie spełniające wysokie standardy branży przemysłowej, zapewniające trwałość, bezpieczeństwo oraz efektywność w pracy z sygnałami cyfrowymi. Możliwość dopasowania długości kabla oraz szerokie zastosowanie czynią ten moduł uniwersalnym wyborem do rozbudowy instalacji sygnałowych w środowisku przemysłowym.
