8-portowy, 4-piny
PUR/PVC
dla sygnałów NPN 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 395 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | czarny, fioletowy, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, (brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały, , niebieski) |
Mechanical data | Cable
| Cable weigth | 154 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

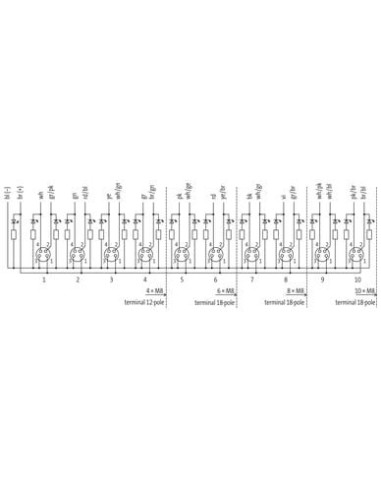

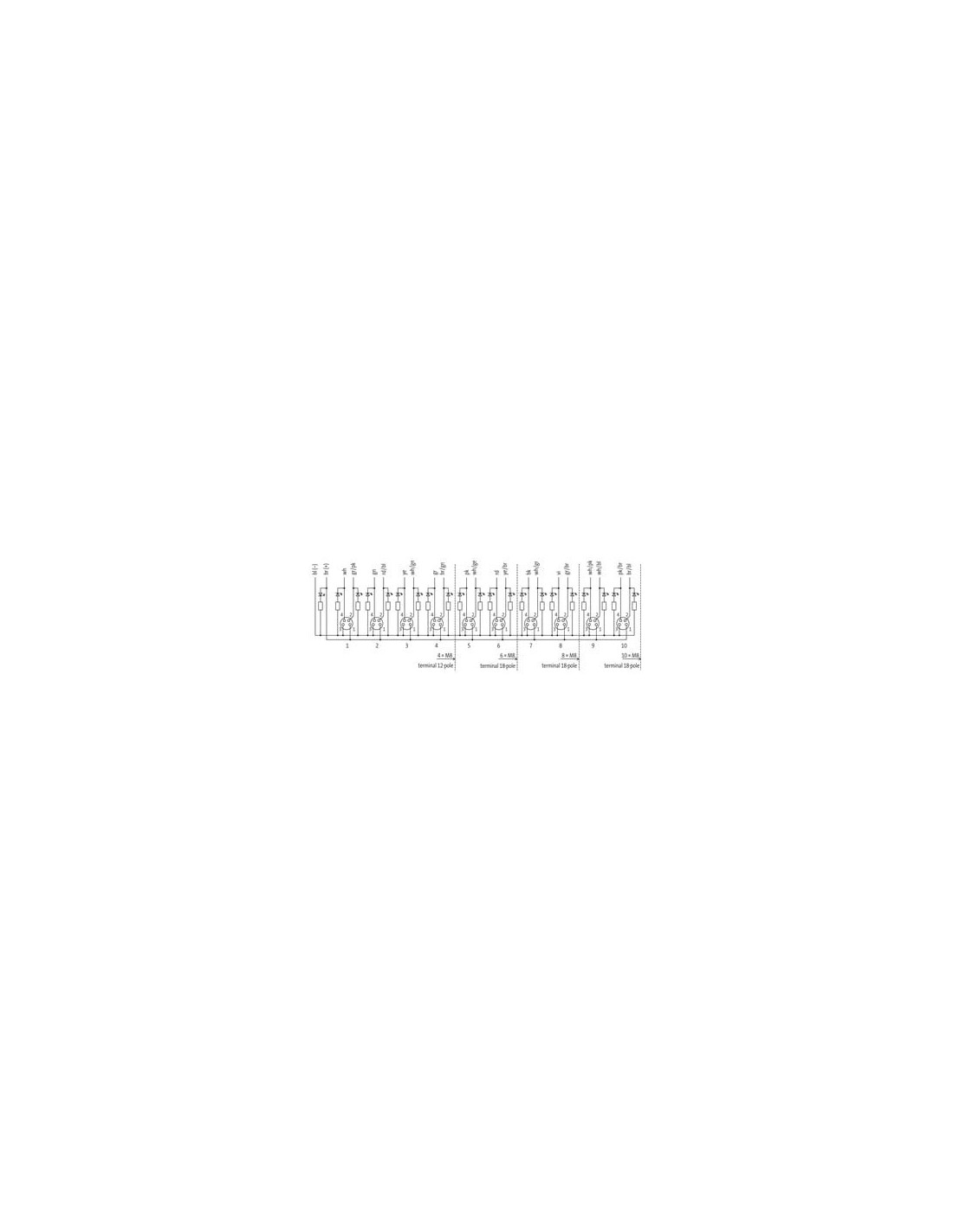

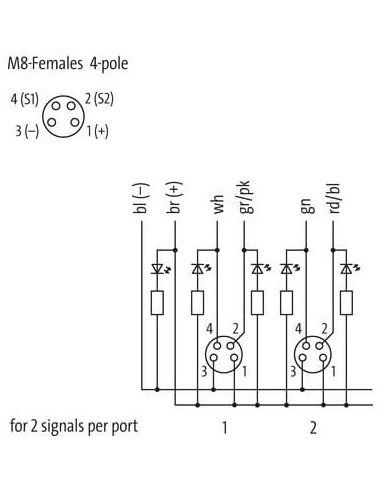

| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

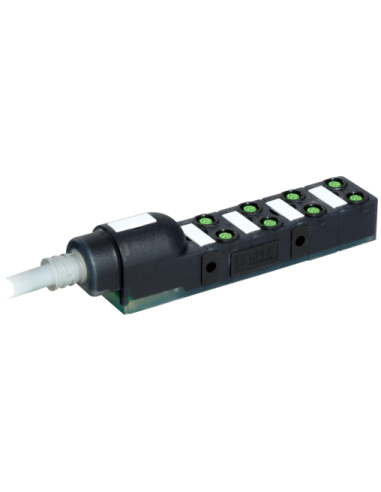

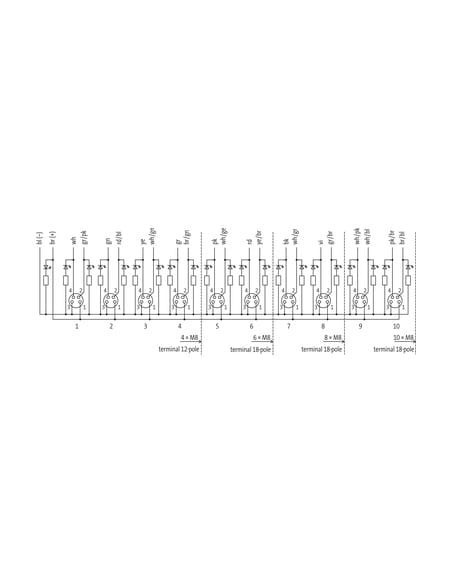

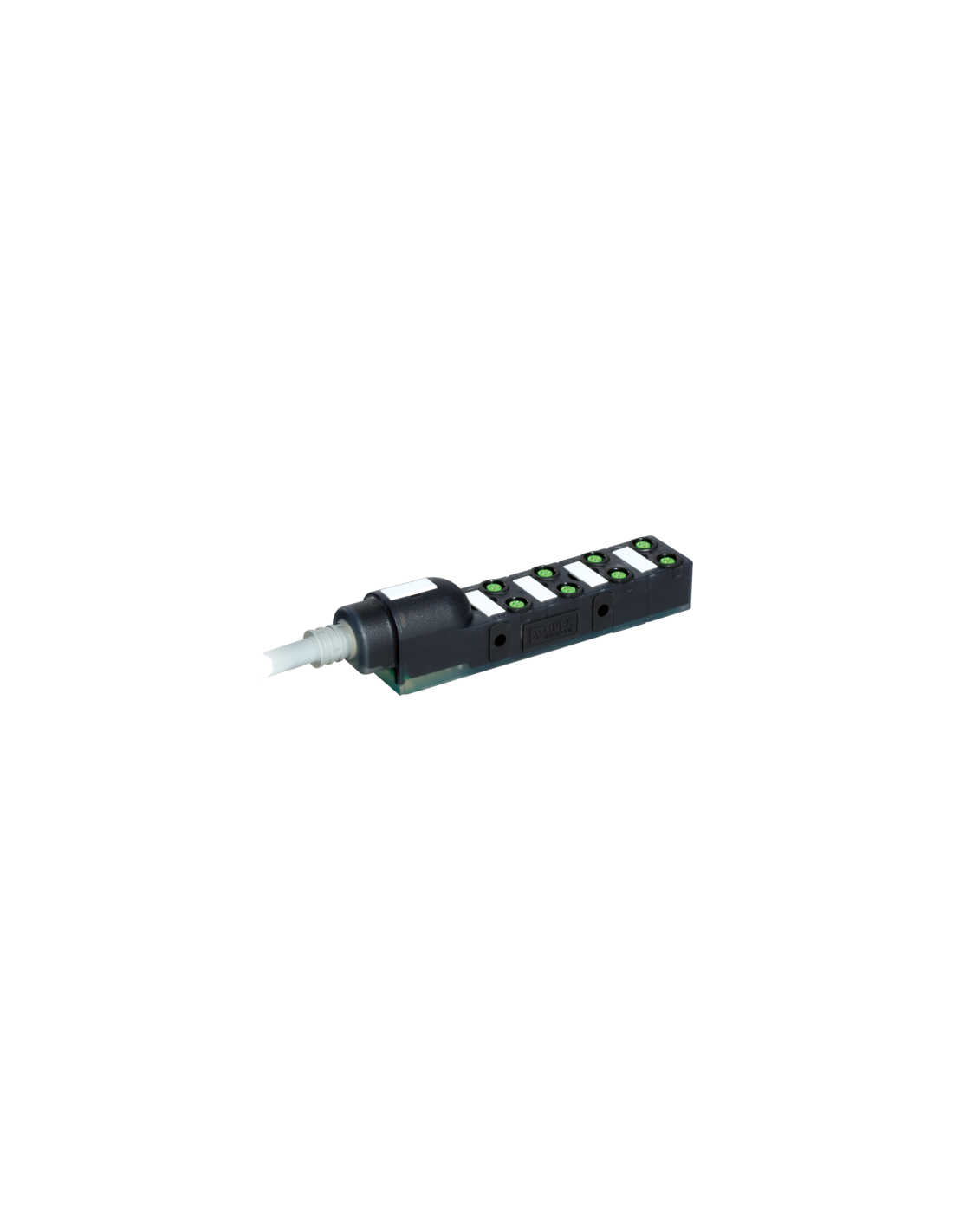

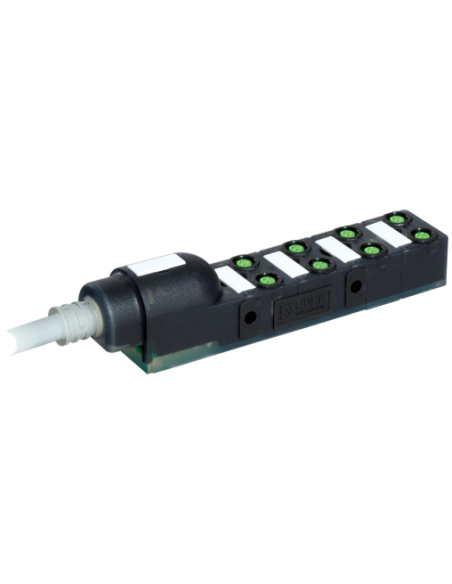

Exact8 8xM8, 4-biegunowy, kabel formowany – profesjonalny rozdzielacz sygnałów i zasilania
Exact8 8xM8, 4-biegunowy, kabel formowany (kod produktu: 8000-88111-3951000) to wysokiej jakości rozdzielacz pasywny, przeznaczony do niezawodnego przesyłu sygnałów oraz zasilania w systemach automatyki przemysłowej. Został zaprojektowany z myślą o integracji z nowoczesnymi liniami produkcyjnymi i maszynami, spełniając rygorystyczne wymogi dotyczące odporności mechanicznej i elektrycznej.
Rozdzielacz pasywny 8-portowy M8 – uniwersalne zastosowanie w aplikacjach automatyki

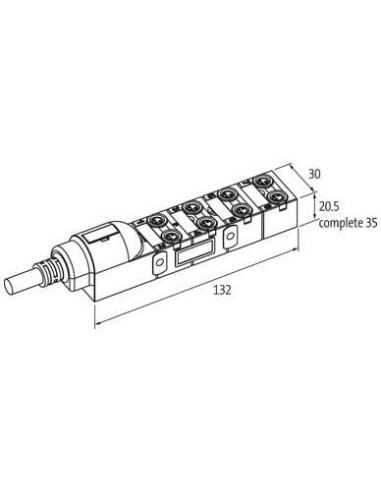

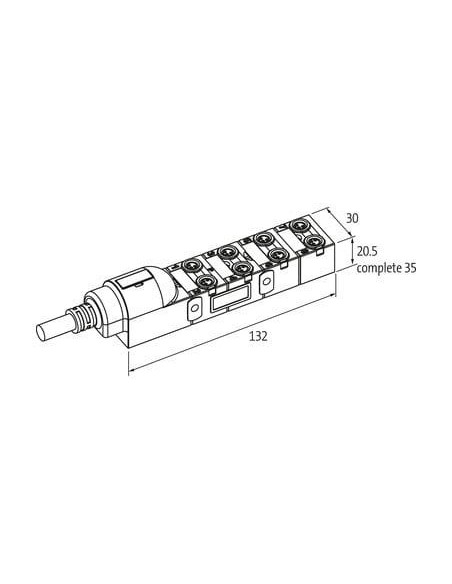

Moduł rozdzielający Exact8 umożliwia jednoczesne podłączenie aż ośmiu urządzeń poprzez 4-pinowe gniazda M8, zapewniając przesył do dwóch sygnałów na port oraz zasilania 24V DC typu NPN. Dzięki niewielkim wymiarom (132 x 30 x 20,5 mm) znajduje zastosowanie wszędzie tam, gdzie oszczędność miejsca oraz łatwa integracja z istniejącą infrastrukturą mają kluczowe znaczenie.
- Szybka i wygodna instalacja dzięki formowanemu kablowi oraz gwintowanemu połączeniu M8 x 1
- Odporność na czynniki zewnętrzne – obudowa z tworzywa sztucznego chroni elektronikę przed wilgocią, kurzem i olejami; stopień ochrony IP65/IP67
- Trudnopalność i odporność chemiczna – spełnia normy odporności na płomień (UL 1581, IEC 60332-2-2), oleje i benzynę, doskonała sprawność w wymagających warunkach przemysłowych
- Bezpieczeństwo użytkowania – wolny od kadmu, ołowiu, FCKW i silikonu
Dokładność i niezawodność połączeń w przemyśle
Te wytrzymałe rozgałęźniki sygnałowe M8 doskonale sprawdzają się w zastosowaniach wymagających szybkiej i stabilnej transmisji sygnałów, typowych dla przemysłu spożywczego, maszynowego, automotive oraz automatyki procesowej. Konfiguracja umożliwia przesyłanie zarówno sygnałów sterujących, jak i zasilania, co redukuje ilość potrzebnego okablowania.
Zalety stosowania rozdzielacza Exact8 M8
- Oszczędność miejsca i czasu – jedno urządzenie obsługuje do 8 portów
- Łatwa konserwacja i wymiana – czytelna identyfikacja przewodów oraz odczepiane złącza
- Kompatybilność z typowymi czujnikami i elementami wykonawczymi wyposażonymi w złącza M8
- Wytrzymała konstrukcja – układ odporny na drgania, zespoły LED sygnalizujące status połączeń
Typowe zastosowania rozdzielacza Exact8 8xM8
Exact8 8-portowy rozdzielacz M8 znajduje zastosowanie w:
- Automatyce przemysłowej – montaż na liniach produkcyjnych, maszynach pakujących i sortujących
- Sterowaniu robotami oraz systemami wizyjnymi
- Zintegrowanych systemach transportowych, przenośnikach i magazynach automatycznych
- Maszynach do przetwórstwa spożywczego oraz przemysłach chemicznych, gdzie wymagana jest zwiększona odporność na środki czyszczące i oleje
Wszechstronność i bezpieczeństwo – kluczowe cechy produktu Exact8 8000-88111-3951000
Rozdzielacz Exact8, 8xM8 z formowanym kablem i 4-biegunowymi portami M8 to idealne rozwiązanie, które zapewnia wygodne i pewne połączenie wielu urządzeń w jednym module. Kompaktowa konstrukcja, wysoka odporność na czynniki środowiskowe oraz uniwersalność sprawiają, że doskonale sprawdza się w wymagających zastosowaniach przemysłowych.
Polecamy także inne produkty z kategorii: Systemy rozdzielaczy M8 »
