6-portowy, 4-piny
10.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 389 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 10 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, żółto-biały, szaro-różowe, rosa, (, niebieski, brązowo-żółty, brązowo-zielony, zielono-biały, czerwono-niebieskie, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 122,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

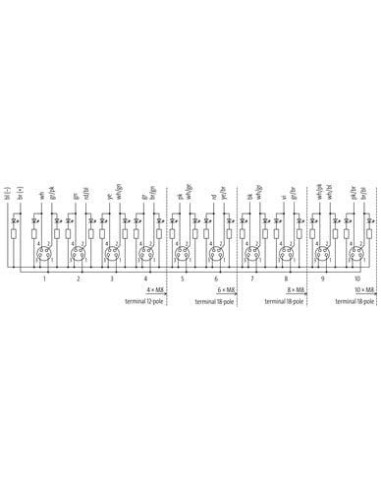

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 14 |

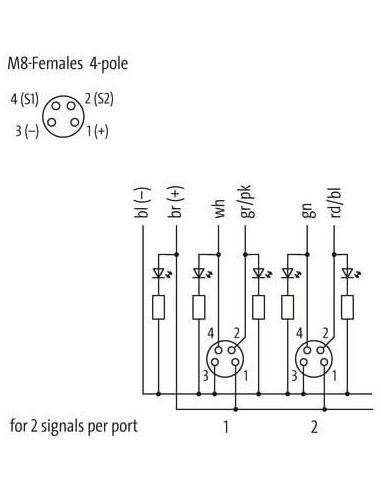

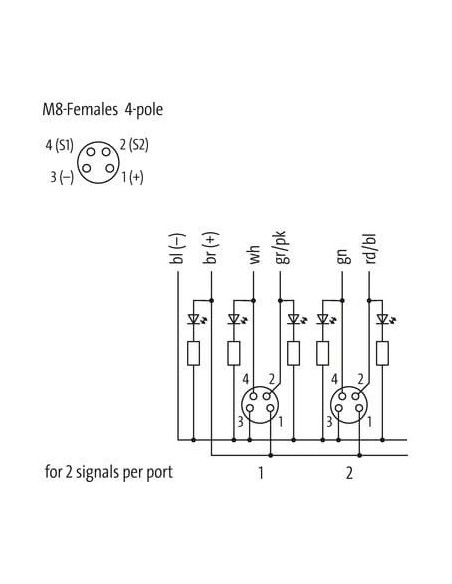

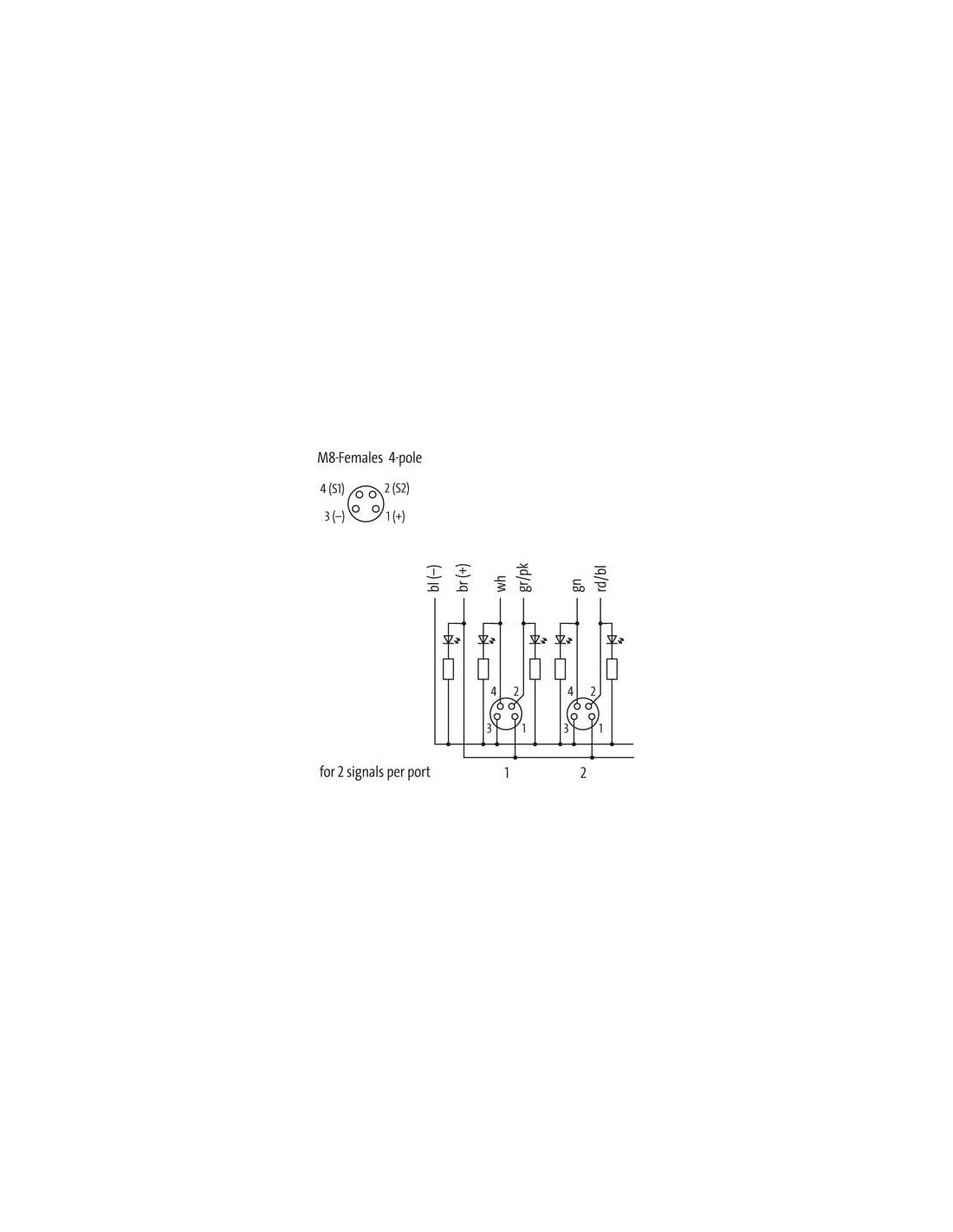

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

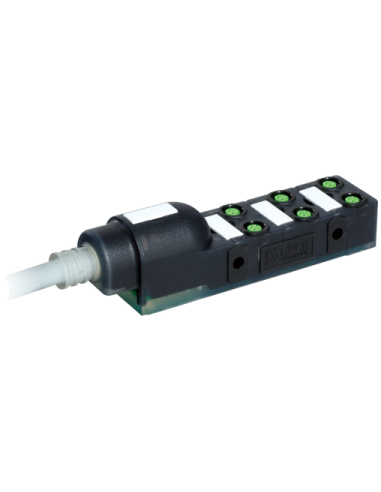

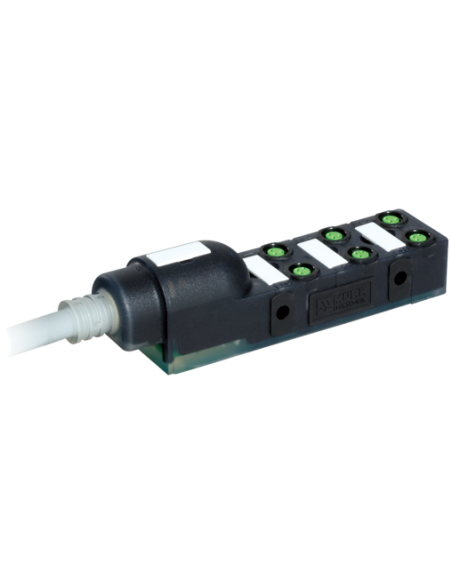

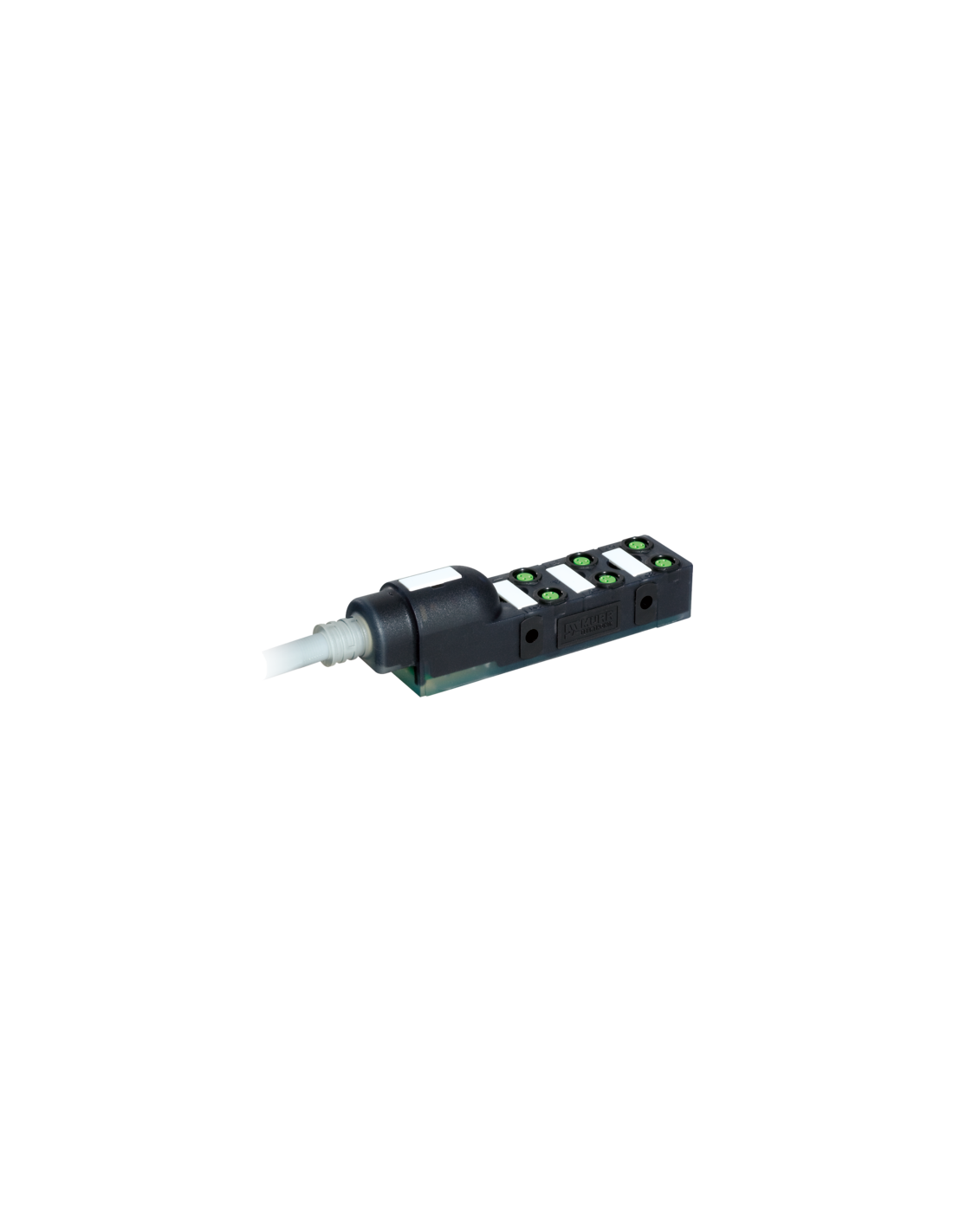

Moduł pasywny Exact8 6xM8 4-polowy – niezawodne połączenie w automatyce przemysłowej
Moduł pasywny Exact8, 6xM8, 4-polowy (kod: 8000-86110-3891000) to element rozdzielczy przeznaczony do realizacji wygodnych i bezpiecznych połączeń sygnałowych oraz zasilających w systemach automatyki, maszynach oraz liniach produkcyjnych. Dzięki kompaktowej budowie i wysokiemu stopniowi ochrony sprawdza się doskonale w wymagających środowiskach przemysłowych.
Wysoka odporność przemysłowa i bezpieczeństwo pracy
Obudowa modułu wykonana jest z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i na działanie olejów, co zapewnia długą żywotność nawet w trudnych warunkach. Moduł charakteryzuje się stopniem ochrony IP65/IP67, gwarantującym skuteczną ochronę przed pyłem, wodą oraz zanieczyszczeniami.
- Odporność na płomień: trudnopalny
- Odporność na chemikalia, oleje i benzynę
- Możliwość stosowania w szerokim zakresie temperatur: od -20°C do +80°C (moduł), kabel: od -40°C do +80°C
Funkcjonalność i elastyczność montażu
Moduł posiada 6 portów M8 4-polowych, umożliwiających szybkie i wygodne podłączanie czujników oraz elementów wykonawczych. Całkowita długość przewodu wynosi 10 m, co zapewnia dużą swobodę podczas projektowania instalacji.
- Montaż śrubowy – solidne i trwałe mocowanie w każdych warunkach
- Budowa odporna na drgania i uszkodzenia mechaniczne
- Możliwość zastosowania innych długości kabli na zamówienie
Typowe zastosowania modułu pasywnego Exact8
Moduły rozdzielcze M8 są szeroko stosowane w aplikacjach przemysłowych. Produkt doskonale sprawdza się w:
- Liniach produkcyjnych i montażowych
- Układach automatyki przemysłowej
- Robotyce
- Maszynach pakujących i przetwórczych
- Sterowaniu procesami i rozproszonym zbieraniu sygnałów
Moduł umożliwia efektywne zarządzanie sygnałami pochodzącymi z czujników, sygnalizatorów oraz innych elementów automatyki, zapewniając jednocześnie wysoką niezawodność i bezpieczeństwo elektryczne.
Konstrukcja kablowa do wymagających aplikacji
Kabel posiada powłokę izolacyjną wykonaną z PUR, charakteryzującą się odpornością na ścieranie, gięcie oraz działanie chemikaliów. Struktura przewodów zapewnia wysoką elastyczność oraz znakomite parametry elektryczne nawet podczas pracy w ruchu (przewidziane do pracy w kanałach kablowych – C-track):
- Wysoka żywotność przy zginaniu: do 5 milionów cykli
- Przekrój żył: 0,34 mm² oraz 0,75 mm²
- Brak obecności ołowiu, kadmu, FCKW, halogenów, silikonu – ekologiczne wykonanie
Bezpieczeństwo i zgodność z normami
Produkt spełnia wymagania licznych certyfikatów (cURus, CSA), a także norm dotyczących odporności na płomień UL 1581 oraz IEC 60332-2-2. Przewody są odporne na przebicia i zapewniają stabilność pracy nawet przy podwyższonych napięciach roboczych (do 300 V).
Dlaczego warto wybrać moduł rozdzielczy Exact8 6xM8?
- Łatwość integracji z systemami automatyki dzięki uniwersalnym złączom M8
- Wysoka niezawodność i bezpieczeństwo pracy nawet w trudnych warunkach

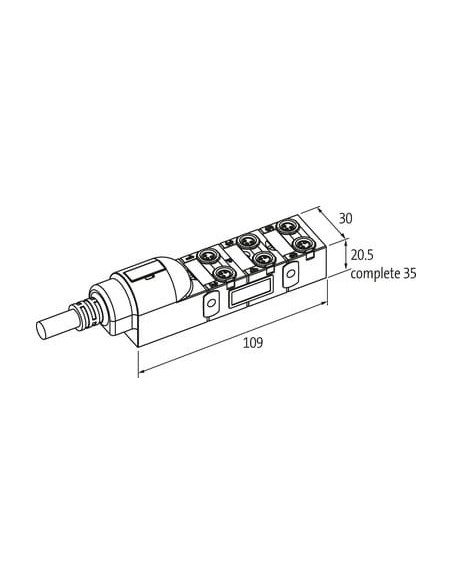

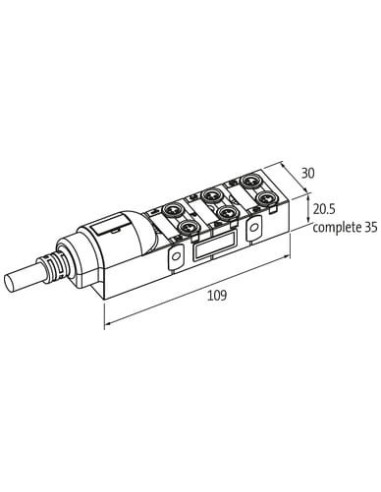

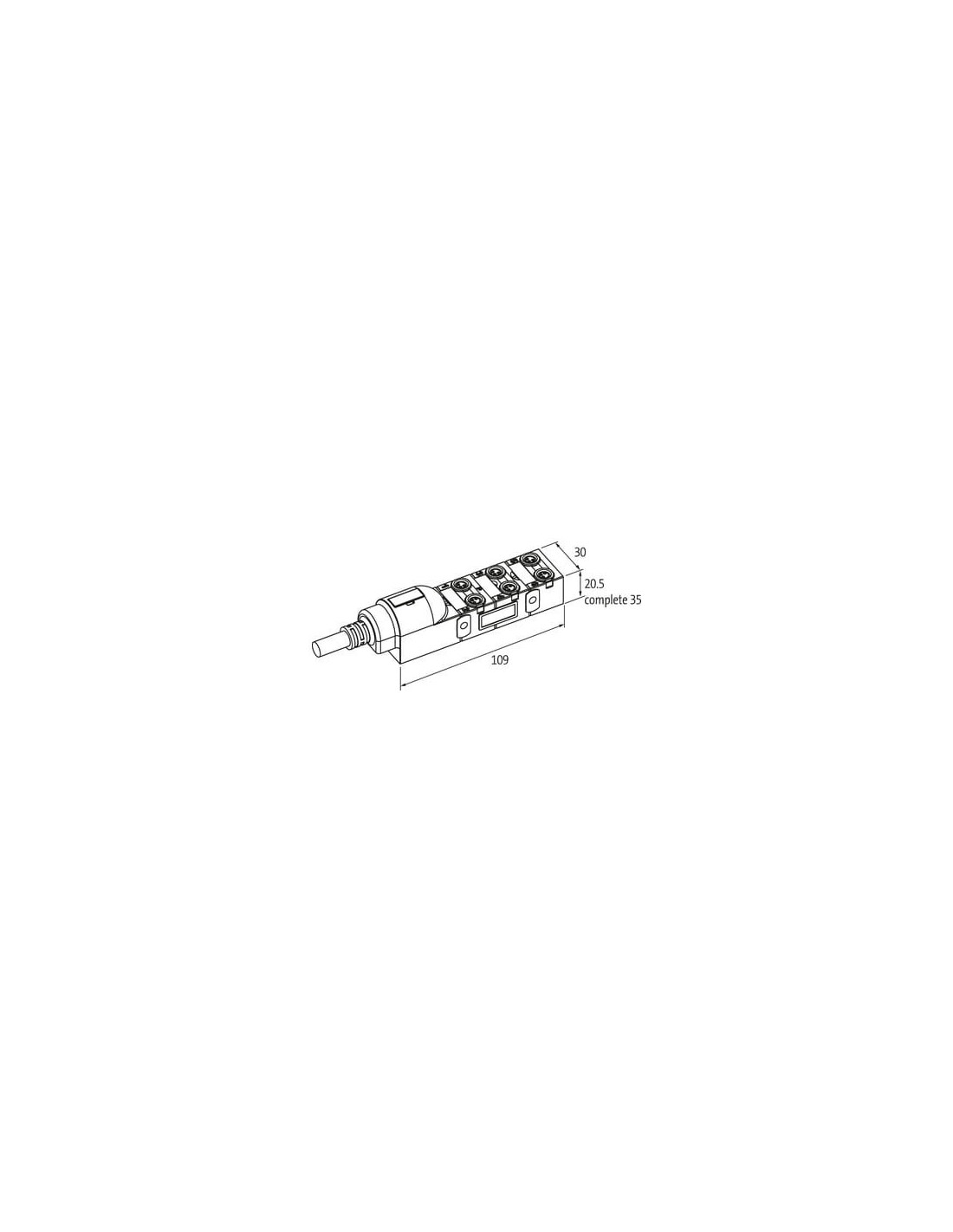

- Niewielkie rozmiary (109 x 30 x 20,5/35 mm) umożliwiają montaż w miejscach o ograniczonej przestrzeni
- Długa żywotność i odporność na standardowe czynniki przemysłowe
Moduł pasywny Exact8, 6xM8, 4-polowy to niezastąpiony element instalacyjny dla wszystkich, którzy stawiają na efektywność, trwałość i bezpieczeństwo w automatyce przemysłowej.
