Dostępny
4-portowy, 3-piny
normalny i boczny montaż w linii
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 12 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |

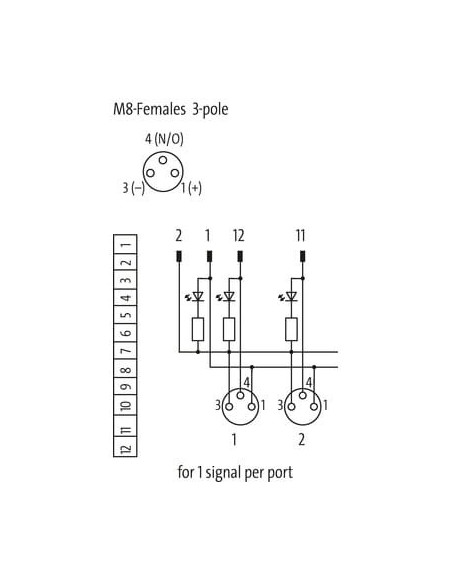

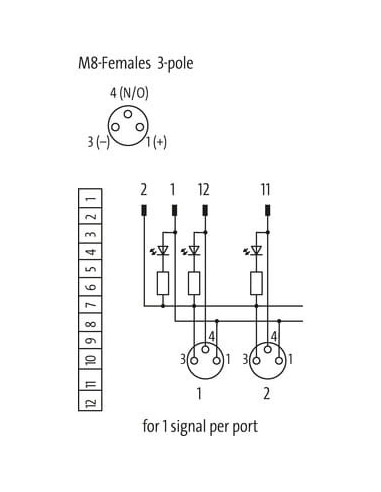

| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

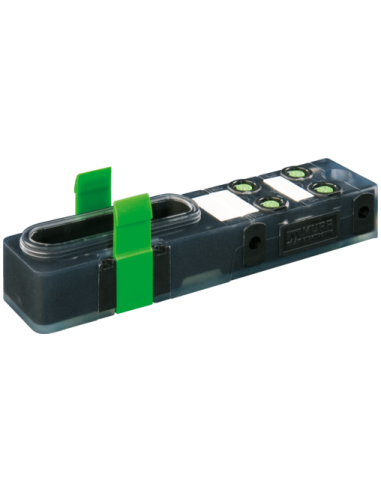

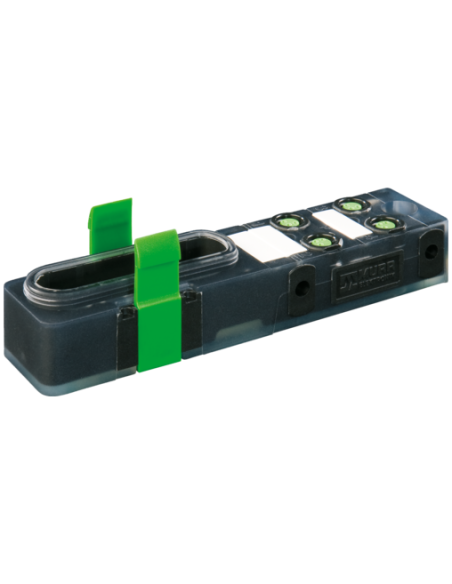

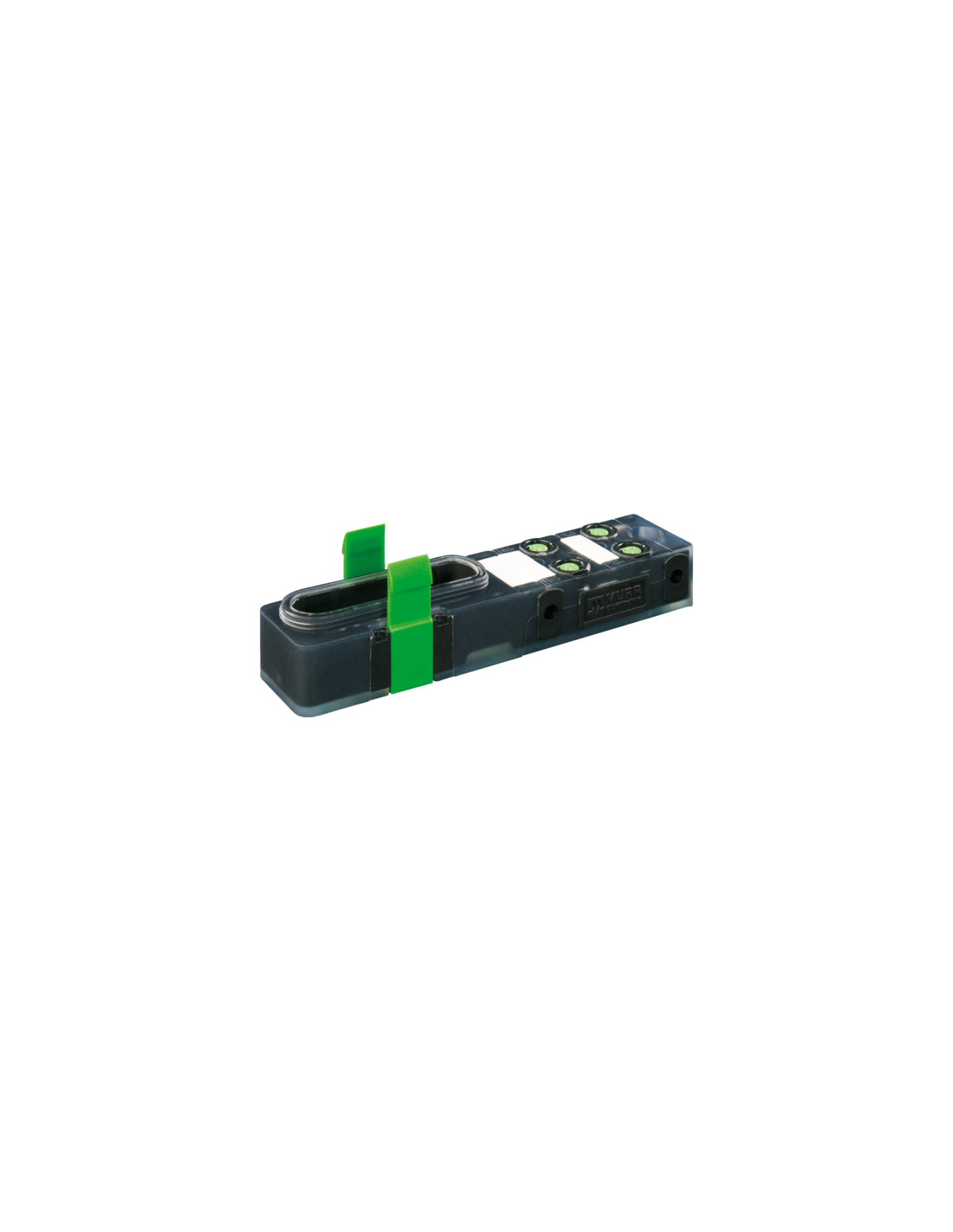

Moduł pasywny Exact8 – 4xM8, 3-polowy (kod 8000-84000-0000000)
Moduł pasywny Exact8 to profesjonalny komponent przeznaczony do rozdzielania sygnałów w systemach automatyki przemysłowej oraz aplikacjach sterowania. Posiada cztery porty M8, 3-polowe, co umożliwia wygodne podłączanie czujników i elementów wykonawczych w różnych aplikacjach.
Wytrzymała i odporna konstrukcja – tworzywo sztuczne o wysokiej odporności
Obudowa modułu została wykonana z wysokiej jakości tworzywa sztucznego odpornego na chemikalia oraz oleje. Urządzenie sprawdza się zarówno w standardowych, jak i w bardziej wymagających warunkach przemysłowych. W przypadku ekspozycji na agresywne ciecze zaleca się sprawdzenie kompatybilności materiałowej w danym środowisku pracy.
Zastosowanie modułu pasywnego Exact8 w automatyce przemysłowej
Moduł został zaprojektowany z myślą o szerokim zastosowaniu w systemach:
- automatyki przemysłowej
- maszyn produkcyjnych
- linii montażowych
- systemach sterowania
- instalacjach wymagających szybkiego i niezawodnego podłączania czujników oraz sygnałów siłowników
Umożliwia łatwe rozdzielanie sygnałów od różnych urządzeń, co znacznie przyspiesza i upraszcza prace serwisowe i modernizacyjne.
Zalety – bezpieczeństwo i elastyczność instalacji
- Stopień ochrony IP65 i IP67, zapewniający pełną odporność na pył oraz czasową odporność na zanurzenie w wodzie
- Szeroki zakres temperatur pracy od -20°C do +70°C, umożliwiający wykorzystanie modułu w ekstremalnych warunkach środowiskowych
- Elastyczny montaż: możliwość instalacji w pozycji poziomej i bocznej
- Szybka i intuicyjna identyfikacja portów dzięki widocznemu układowi złączy i polu opisowemu
Przyłącza i kompatybilność z systemami automatyki

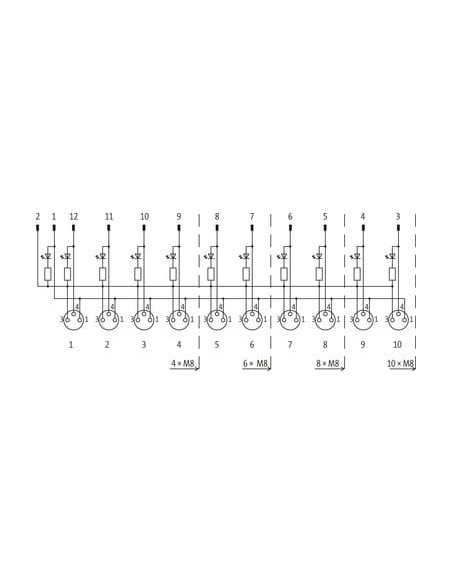

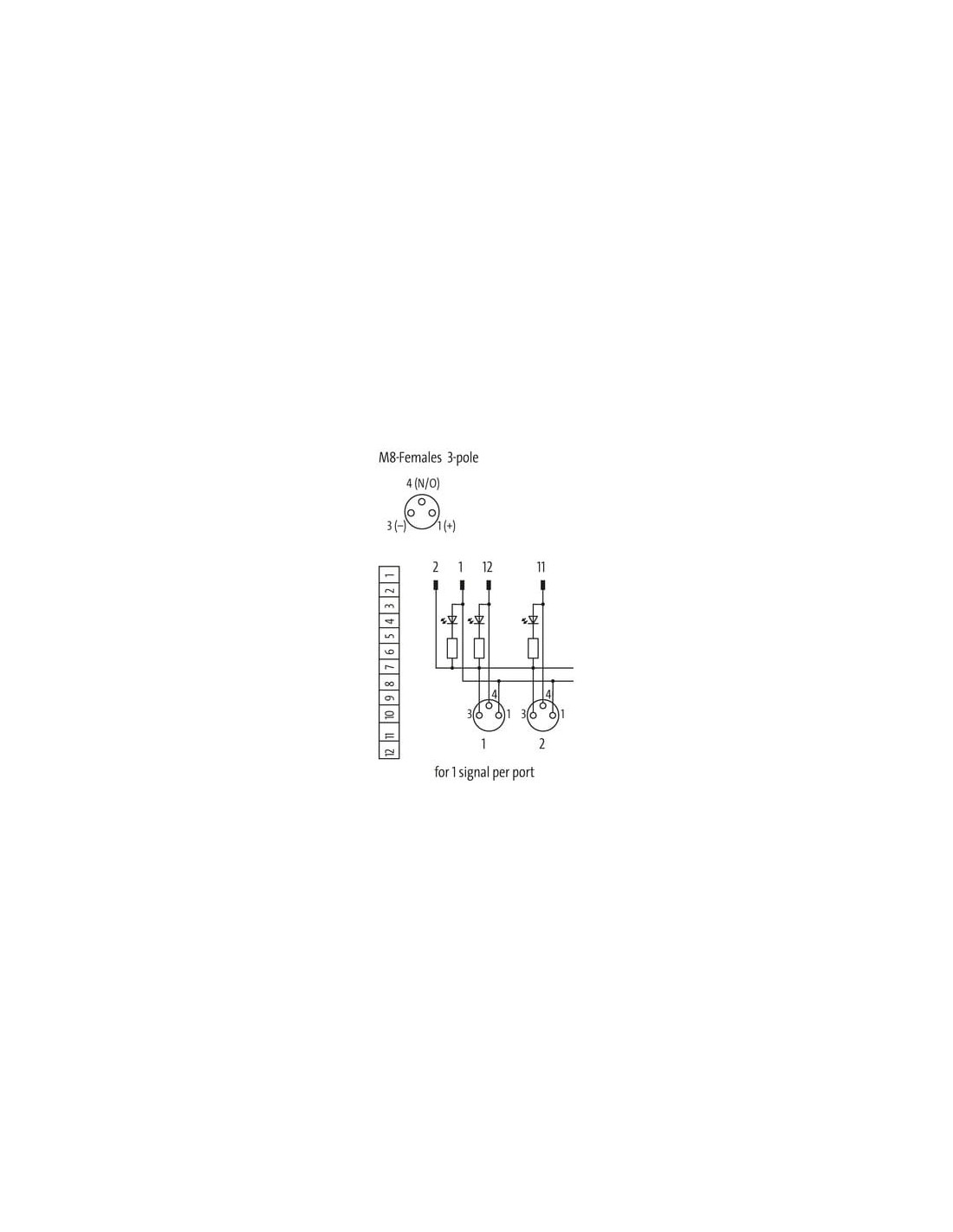

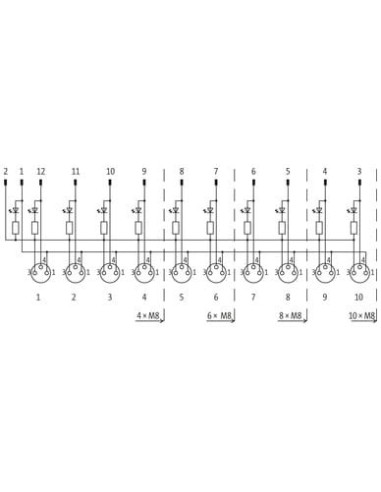

Każdy port M8 posiada 3 piny, co umożliwia podłączanie szerokiej gamy czujników i urządzeń wykonawczych. Złącza są odpowiednio kodowane, co minimalizuje ryzyko błędnego podłączenia sygnału.
Moduł wyposażony jest w 12-pinowe wyjście zbiorcze (typ Cap), co usprawnia integrację z szafą sterowniczą i przyspiesza proces okablowania. Układ diod LED pozwala na szybką diagnostykę sygnałów bezpośrednio na listwie.
Typowe scenariusze wykorzystania modułu Exact8
- grupowanie i rozdzielanie sygnałów w rozbudowanych instalacjach maszynowych
- podłączanie czujników zbliżeniowych, krańcówek, elektrozaworów
- profesjonalne zarządzanie sygnałami wejściowymi/wyjściowymi w nowoczesnych ciągach produkcyjnych
Moduł pasywny Exact8 to wytrzymałe, uniwersalne i bardzo praktyczne rozwiązanie w automatyzacji procesów – niezbędny element dla każdego, kto dąży do niezawodności i przejrzystości okablowania maszyn oraz urządzeń produkcyjnych.
