10-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 412 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 14 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | fioletowy, brązowo-różowy, brązowo-szary, brązowo-niebieski, biało-różowy, czarny, niebiesko-biały, szaro-biały, (, niebieski, brązowo-żółty, zielony, czerwono-niebieskie, szary, brązowo-zielony, czerwony, żółto-biały, żółty, zielono-biały, biały, szaro-r |
Mechanical data | Cable
| Cable weigth | 182,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 20 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | PVC |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1,5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

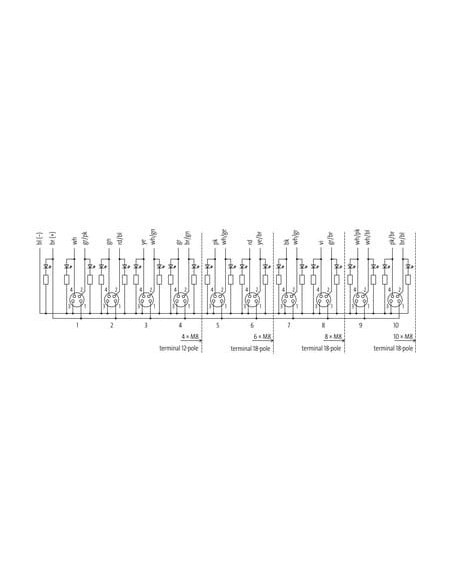

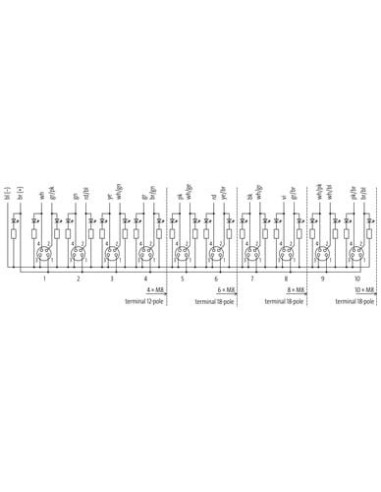

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 20 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

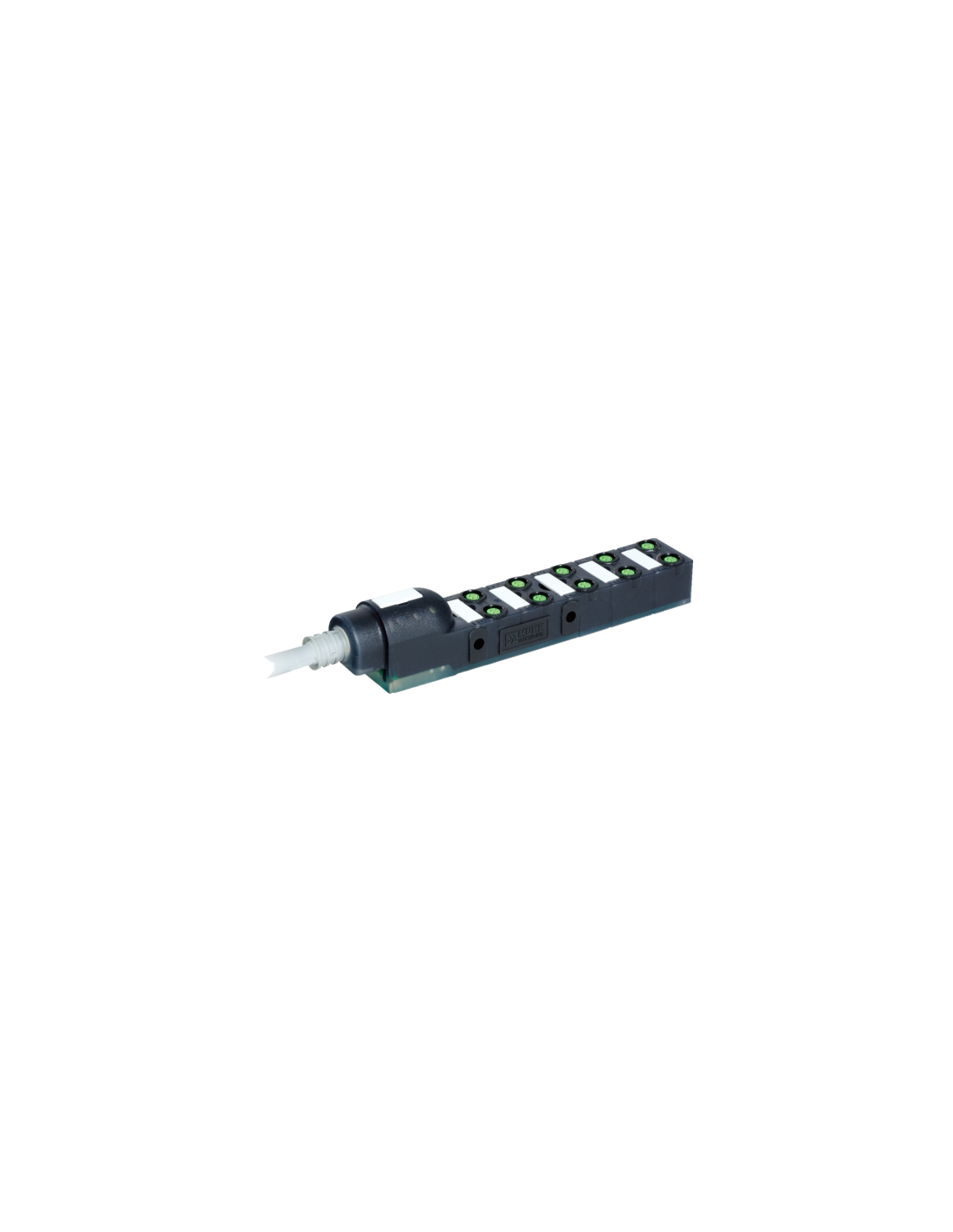

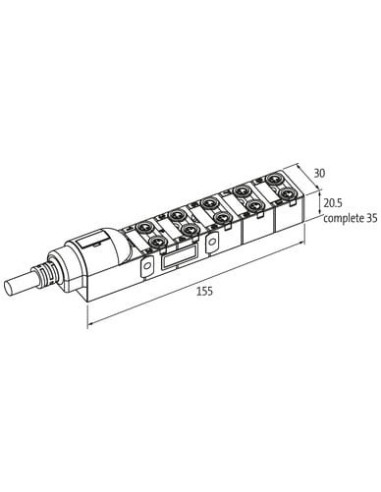

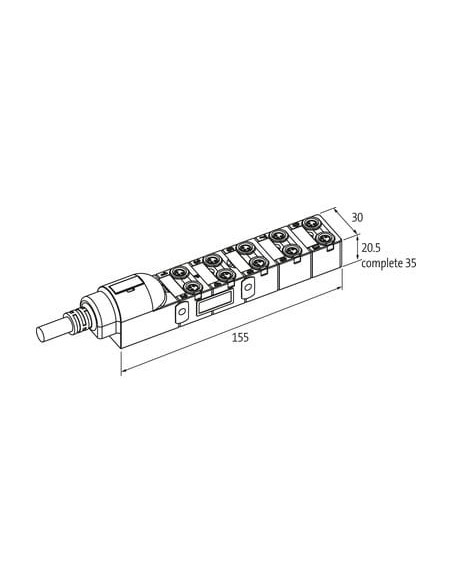

Moduł pasywny Exact8 8000-80110-4120300 – 10xM8, 4-polowy
Moduł pasywny Exact8, 10xM8, 4-polowy o kodzie produktu 8000-80110-4120300 to niezawodne i wszechstronne rozwiązanie do zasilania oraz przesyłania sygnałów w systemach automatyki przemysłowej. Wysoka jakość wykonania oraz optymalne parametry techniczne sprawiają, że znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych, maszynach i urządzeniach przemysłowych.
Możliwości zastosowania modułu pasywnego Exact8
Urządzenie przeznaczone jest do łatwego i szybkiego łączenia czujników oraz elementów wykonawczych wyposażonych w złącza M8. Pasywna dystrybucja sygnałów sprawdza się szczególnie w aplikacjach, gdzie wymagana jest wysoka niezawodność połączeń oraz ochrona przed zakłóceniami zewnętrznymi.
- Obsługa 10 portów M8 – umożliwia jednoczesne podłączenie do 10 urządzeń.
- 4-polowa konstrukcja – pozwala na przesyłanie dwóch sygnałów na każdy port, co jest idealne do podłączania czujników o dwóch wyjściach.
- Standardowe zastosowania:
- Budowa maszyn i urządzeń przemysłowych
- Systemy automatyki i robotyki
- Linie montażowe i produkcyjne
- Integracje czujników i elementów wykonawczych
Konstrukcja i trwałość – kluczowe zalety
Obudowa modułu wykonana z wysokiej jakości tworzywa sztucznego zapewnia solidność oraz odporność na czynniki chemiczne i oleje, co wydłuża żywotność elementu nawet w trudnych warunkach przemysłowych. Moduł spełnia rygorystyczne normy odporności (IP65/IP67), co gwarantuje ochronę przed kurzem, wilgocią i zachlapaniem.
Osłona kabla z PUR/PVC charakteryzuje się elastycznością oraz wytrzymałością. Materiały wykorzystane do produkcji przewodów są wolne od szkodliwych substancji, takich jak ołów, kadm, FCKW czy silikon, co czyni produkt bezpiecznym w użytkowaniu także w przemyśle spożywczym i farmaceutycznym.
Prosta instalacja i bezpieczna eksploatacja
- Łatwy montaż dzięki standardowym gwintom M8 x 1
- Śruby mocujące (Schraubgewinde) umożliwiają szybkie i stabilne przytwierdzenie modułu.
- Wyraźne oznaczenie wejść i wyjść ułatwia serwisowanie oraz rozbudowę instalacji.
Bezpieczeństwo i odporność na warunki pracy
Moduł Exact8 jest przystosowany do pracy w szerokim zakresie temperatur otoczenia (-20°C do +80°C dla modułu, -30°C do +70°C dla przewodu), co pozwala na wykorzystanie urządzenia w różnych środowiskach – od mroźni po hale produkcyjne o podwyższonej temperaturze. Materiały zapewniają wysoką odporność na płomień, benzynę i oleje przemysłowe, gwarantując wieloletnią, niezawodną pracę.
Charakterystyka techniczna i integracja z systemami automatyki
- Napięcie robocze: 24 V DC
- Maksymalny prąd na styk: 2 A
- Maksymalny prąd sumaryczny: 8 A
- Oznaczenie przewodów i pinów – czytelne schematy oraz zgodność z normami gwarantują łatwą integrację z istniejącymi systemami.
- Certyfikaty: cURus, spełnia normy IEC i UL.
Korzyści z zastosowania modułu pasywnego Exact8
- Redukcja czasu i kosztów instalacji dzięki zastosowaniu pojedynczego modułu dla wielu czujników/aktuatorów.
- Zwiększona niezawodność systemu automatyki poprzez wysoką odporność na czynniki środowiskowe i mechaniczne.
- Łatwość rozbudowy i serwisowania dzięki przejrzystej konstrukcji i standardowym złączom.
- Zgodność z szerokim zakresem urządzeń oraz uniwersalne wykorzystanie w automatyce przemysłowej.
Moduł pasywny Exact8, 10xM8, 4-polowy 8000-80110-4120300 to sprawdzone rozwiązanie dla automatyki przemysłowej, pozwalające optymalizować okablowanie, zwiększać porządek w szafie sterowniczej oraz podnosić pewność pracy całego systemu.
