Dostępny
6-portowy, 3-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
15.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 350 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 94,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

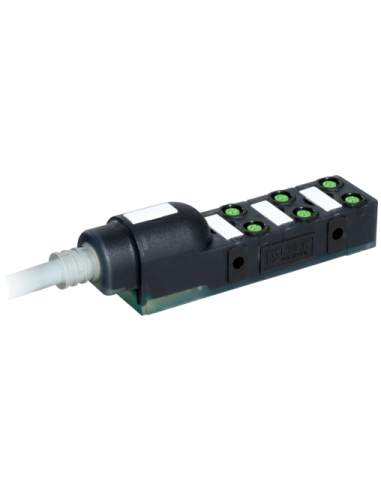

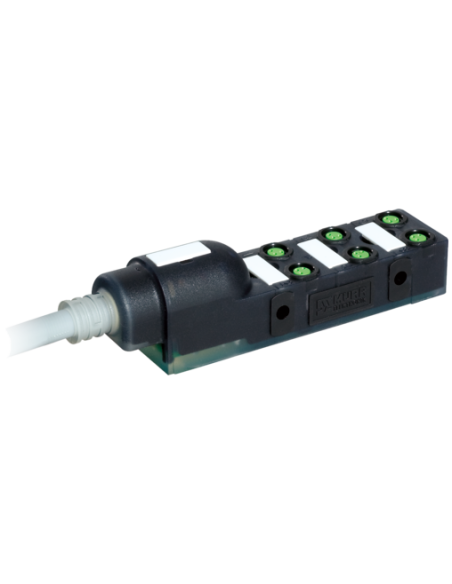

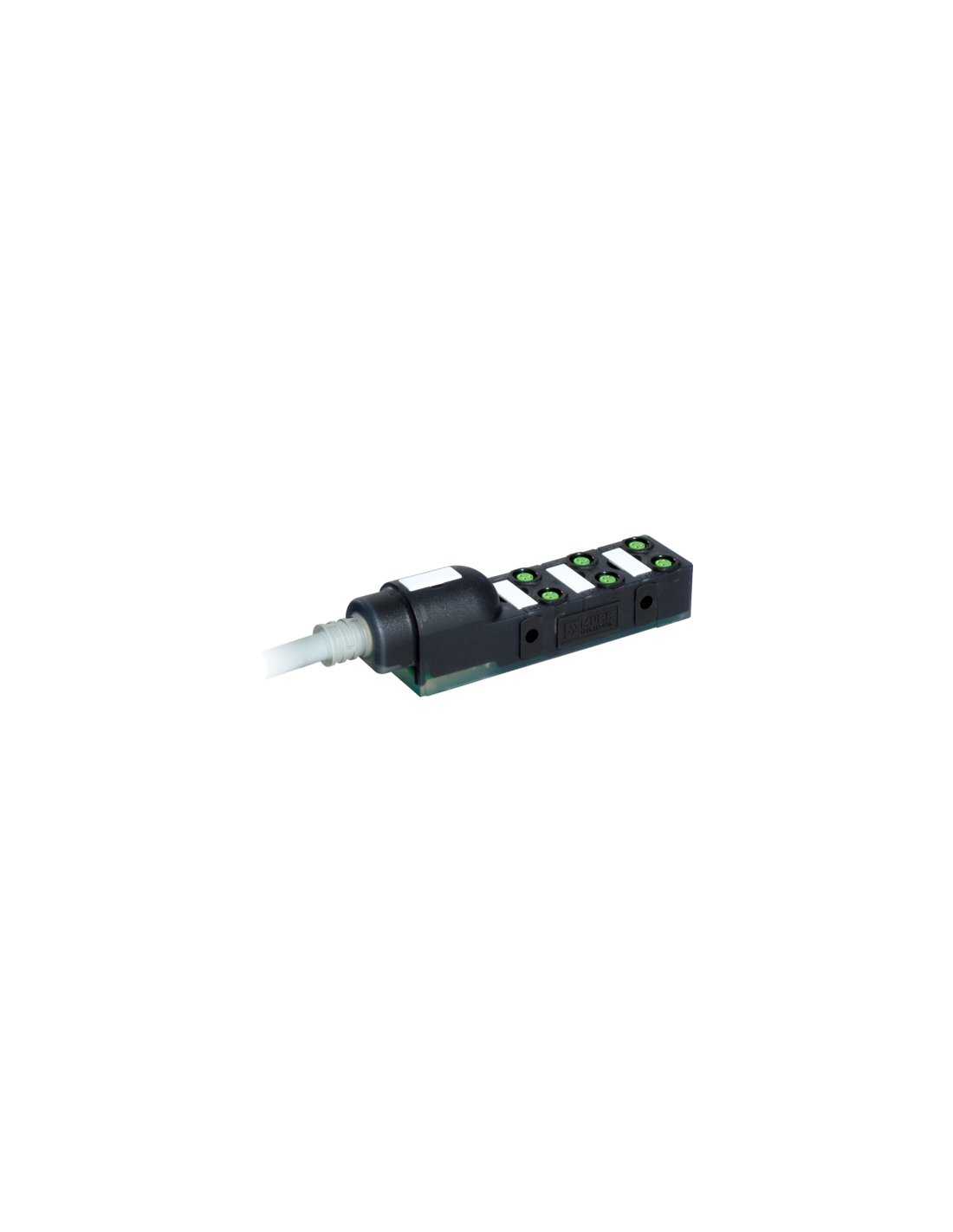

Moduł pasywny Exact8 6xM8 3-polowy – precyzyjne rozwiązanie do rozdziału sygnałów
Moduł pasywny Exact8, 6xM8, 3-polowy to zaawansowany komponent przeznaczony do efektywnej rozbudowy instalacji przemysłowych, szczególnie w środowiskach automatyki oraz szeroko pojętej integracji maszyn i urządzeń. Oparty na złączach M8, umożliwia podłączenie nawet sześciu urządzeń sygnałowych w sposób uporządkowany i niezawodny, gwarantując dużą elastyczność konfiguracji instalacji.
Zalety modułu pasywnego Exact8, 6xM8, 3-polowy

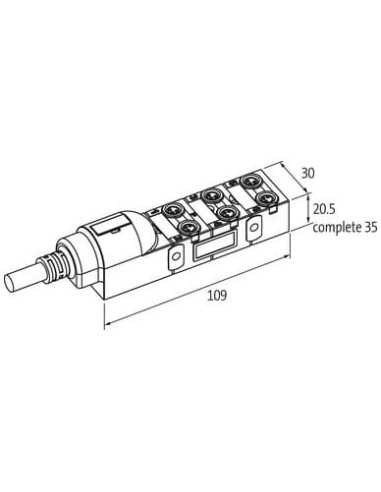

- Oszczędność miejsca – kompaktowe wymiary (109x30x35 mm) pozwalają na instalację nawet w ograniczonej przestrzeni szaf sterowniczych lub bezpośrednio na maszynie.
- Prosta i szybka instalacja dzięki złączom M8 – eliminuje potrzebę żmudnego okablowania pojedynczych przewodów.
- Wytrzymałość i odporność – obudowa wykonana z wysokiej jakości tworzywa sztucznego odpornego na chemikalia i oleje, a także trudnopalność oraz stopień ochrony IP65/IP67 gwarantują niezawodność i bezpieczeństwo pracy nawet w trudnych warunkach przemysłowych.
- Długość przewodu 15 m i elastyczność w zakresie wyboru długości na zamówienie – idealne dopasowanie do wymagań projektu.
- Możliwość przesyłu sygnału oraz zasilania – hybrydowe funkcje kabla pozwalają na zastosowanie modułu w różnorodnych aplikacjach, zarówno jako rozdzielacz sygnałów, jak i zasilania.
Zastosowania przemysłowe rozdzielaczy M8 – typowe obszary wykorzystania
Moduł pasywny Exact8, 6xM8, 3-polowy wykorzystywany jest w szerokim wachlarzu aplikacji, takich jak:
- Automatyka przemysłowa – podłączanie czujników, siłowników i innych urządzeń peryferyjnych.
- Budowa maszyn i urządzeń – porządkowanie i standaryzacja rozdziału sygnałów oraz zasilania.
- Linie produkcyjne i montażowe – szybka rozbudowa oraz serwisowanie instalacji bez przestojów.
- Systemy transportowe – niezawodne połączenia nawet podczas pracy w ruchu dzięki odpornemu na zginanie przewodowi PUR/PVC.
- Aplikacje wymagające odporności na środki chemiczne i oleje – możliwość zastosowania w środowiskach agresywnych po wcześniejszej weryfikacji kompatybilności materiałów.
Konstrukcja i budowa – moduł rozdzielający Exact8, 6xM8, 3-polowy
Solidna obudowa z tworzywa sztucznego została wyposażona w 6 gniazd M8, 3-pinowych, które zapewniają jednoznaczne i pewne połączenia. Dzięki wysokiej jakości przewodowi hybrydowemu (sygnał, zasilanie), z powłoką pur/pvc na zewnątrz i wewnątrz, a także odporności na zginanie (do 2 milionów cykli w prowadniku) i zgodności z normami dotyczącymi promieni gięcia, moduł Exact8 doskonale sprawdza się w wymagających instalacjach ruchomych i stacjonarnych.
Bezpieczeństwo elektryczne i odporność na czynniki zewnętrzne
Wysoka odporność modułu na płomień (UL 1581, IEC 60332-2-2), wytrzymałość mechaniczna oraz szczelność obudowy (IP65 i IP67) pozwalają na jego eksploatację zarówno w suchych, jak i wilgotnych lub zapylonych środowiskach przemysłowych. Średnica zewnętrzna przewodu wynosi 7,8 mm, a konstrukcja przewodów sygnałowych i zasilających (skrętka miedziana, 0,34 mm² i 0,75 mm²) gwarantuje niezawodność transmisji sygnału i zasilania.
Podsumowanie możliwości i kluczowe cechy modułu Exact8
- Kompaktowy i wytrzymały rozdzielacz sygnałów i zasilania
- Prosta, modułowa rozbudowa systemów automatyki i robotyki
- Wysoka odporność na czynniki chemiczne, mechaniczne i atmosferyczne
- Łatwe utrzymanie i serwisowanie instalacji dzięki przejrzystym połączeniom M8
- Spełnienie rygorystycznych norm bezpieczeństwa i jakości (cURus, UL, IEC, DIN VDE)

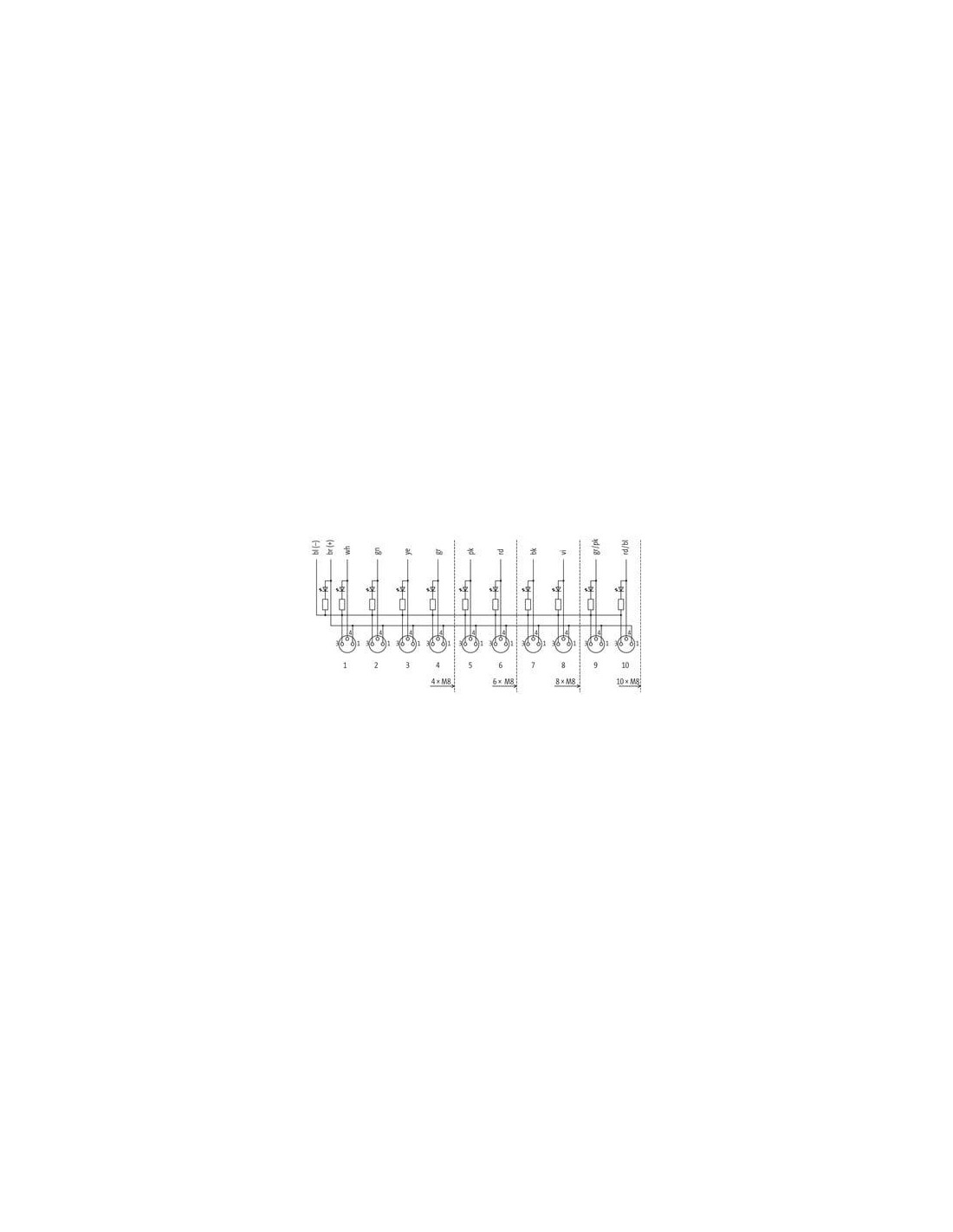

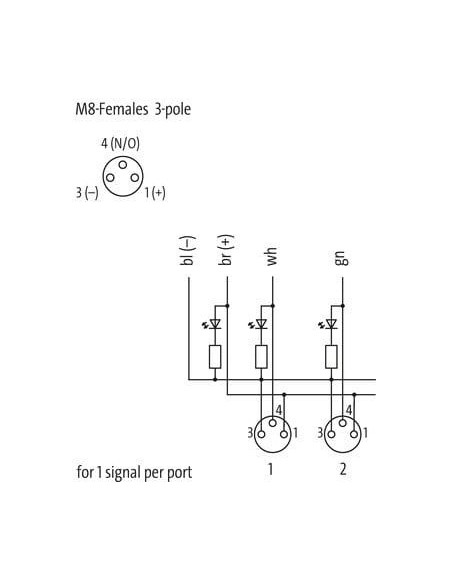

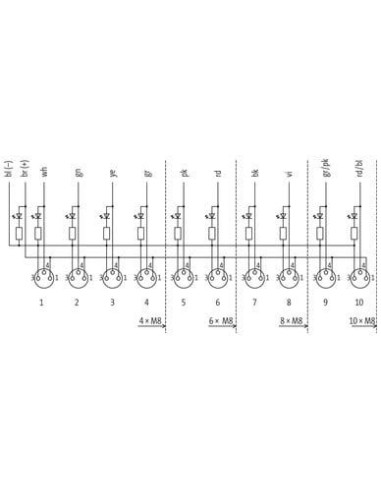

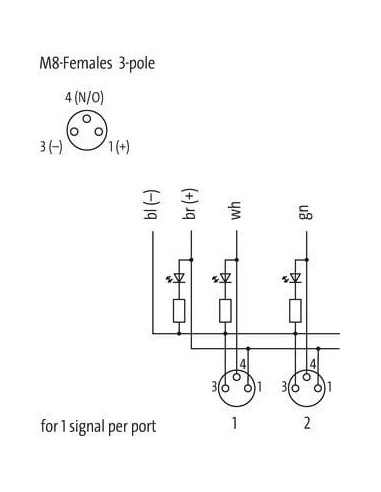

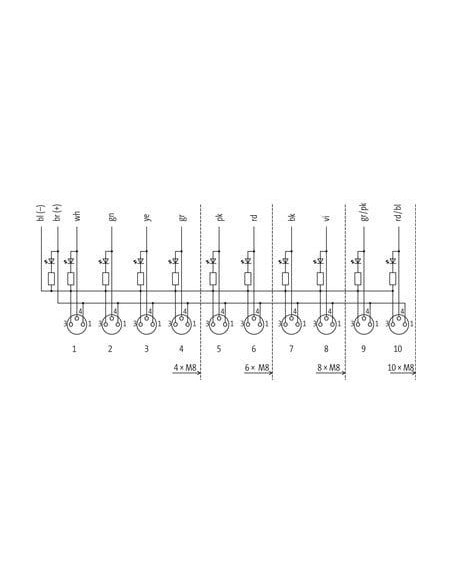

Dokładne dane techniczne oraz zgodność materiałowa, a także szczegółowe rysunki techniczne przedstawiają załączone schematy i rysunki, które ułatwiają projektowanie oraz późniejszą eksploatację w środowisku przemysłowym.
